Что такое кулиса

Термин появился вместе с первыми многоскоростными коробками передач. Он означал какой-то скрытый механизм, соединяющий водителя и трансмиссию, с помощью которого шофер подавал сигнал МКПП о необходимости перейти на следующую или предыдущую скорость.

Термин «кулиса» не указан ни в каких нормативных документах. Это народное название механизма или какой-то конкретной детали. Даже водители с многолетним стажем нередко применяют его по-разному. Одни называют так механизм выбора передач, расположенный под днищем машины и соединенный с коробкой рычагом (иногда двумя рычагами) или тросами. Другие – тягу, соединяющую рычаг КПП и коробку.

Мы предлагаем называть «кулисой» весь механизм, соединяющий рычаг коробки передач и трансмиссию. Это несколько затрудняет деление механических трансмиссий от АвтоВАЗа на кулисные и тросовые, зато позволяет воспринимать механизм переключения передач как единый узел.

Регулировка кулисы Ваз 2110 самый простой и точный способ.

Короткоходная кулиса приора

Замена кулисы КПП

Для начала стоит определиться, будете ли вы покупать готовую короткоходную деталь или сделаете ее самостоятельно. Для водителей Лада Приора, которые не занимались модернизацией компонентов, мы рекомендуем выбрать первый вариант. Инструкция будет проводиться с учетом доработок.

Для работы нам понадобятся:

• Две металлические пластины.
• Карданчик от Калины.
• Сварочный аппарат.
• Набор ключей, в том числе и накидных.
• Болгарка с отрезным кругом, в качестве альтернативы можно использовать ножовку по металлу.

Пошаговая инструкция

1. Начинается ремонт и замена со снятия декоративного чехла с рычага КПП. Набалдашник может не поддаваться, но он ни чем не закреплен, поэтому просто сильно потяните на себя;

Сборка

1. На шток необходимо установить тягу и собрать узел задней передачи, шарик рекомендуется смазать;
2. Далее идет регулировка КПП – надежно установите его и проверьте, как он перемещается между передачами. Фиксируем тягу с помощью хомута;

Короткоходная кулиса на приоре.

Как работает кулиса

Принцип работы любой кулисы одинаков: перемещение рычага МКПП в двух плоскостях (вперед – назад, влево – вправо) через систему рычагов и жестких или гибких тяг приводит к перемещению соответствующих вилок внутри коробки передач. В свою очередь, вилки смещают муфты той или иной передачи, благодаря чему они вступают в зацепление со вторичным валом, образуя полноценный редуктор с заданным коэффициентом передачи.

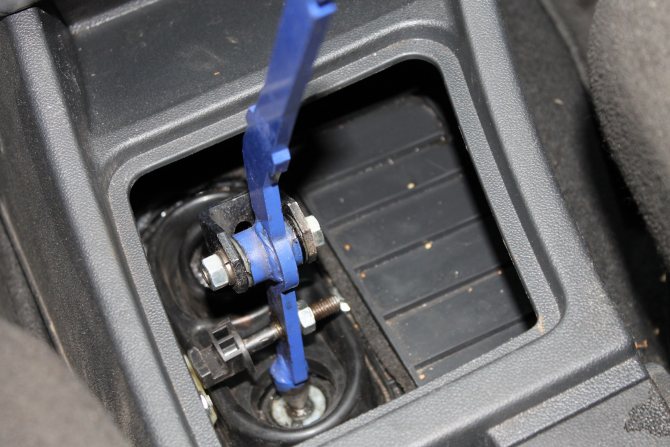

Кулиса на «Приору»

На первой передаче соотношение скорости вращения вторичного и первичного валов минимально, благодаря чему на 3-4 оборота первичного вала приходится 1 оборот вторичного. На прямой (четвертой) передаче скорости вращения обоих валов примерно одинаковы. А вот на высшей редуктор из понижающего превращается в повышающий, ведь на 2 оборота первичного вала приходится примерно 3 оборота вторичного.

Какие кулисы ставили на «Приору»

На «Ладу Приору» устанавливали кулисы трех типов (по одной на каждую коробку):

• длинноходная с жесткой тягой и плоским рычагом (для 2170 (она же 2110));
• короткоходная с жесткой тягой и круглым рычагом (для 2180);
• тросовая (2181).

Кулиса КПП 2170, доставшаяся «Приоре» в наследство от десятого семейства (вся линейка ВАЗ 2110) отличалась большим ходом рычага: сложно было быстро переключать передачи. При разработке привода переключения передач для КПП 2180 инженеры учли критику автовладельцев и сделали короткоходный механизм, который позволял гораздо быстрей переключать скорости. Кроме того, обе кулисы унаследовали от «десятки» не слишком надежный механизм передачи усилий на коробку, из-за чего его приходилось время от времени регулировать. Еще одной общей проблемой была вибрация рычага, которая раздражала многих владельцев этой машины.

Также общим недостатком обеих трансмиссий было нижнее расположение механизма переключения передач, ведь это приводило к:

• протечкам сальника штока выбора передач;
• затрудненному включению скоростей на морозе.

При разработке для «Лады Приоры» кулисы КПП нового образца (2181) инженеры учли предыдущие ошибки. Механизм переключения передач перенесли наверх, а в качестве тяг использовали тросы Боудена. Это сразу же решило многие проблемы предыдущих агрегатов. Но платой за такое улучшение стала невысокая надежность механизма, соединяющего рычаг и тросы, ведь он изготовлен из пластика. Тем не менее, при бережной эксплуатации, срок его службы превышает 100 тысяч км.

Регулировка

Регулировку кулисы следует производить в нескольких случаях:

• после демонтажа коробки передач;
• когда произведена замена кардана или ослабли фиксирующие хомуты;
• если произошло проворачивание кулисы на шарнире.

Разумеется, это также будет целесообразно, если вы зафиксировали признаки неисправности элемента, которые описаны в предыдущем пункте.

Что приготовить?

Перед тем как приступить к ремонту, подготовьте заранее:

• гаечный ключ для ослабления хомута;
• противооткатные упоры или кирпичи.

Универсальный гаечный ключ

Вам понадобятся противооткатные опоры…

…или самые обычные кирпичи

Поэтапная инструкция

Для выполнения ремонта, то есть регулировки вам нужно произвести следующие действия:

1. Для начала загоните ваш ВАЗ 2110 в гараж с ямой или на эстакаду.
2. Подставьте под автомобиль кирпичи или специальные противооткатные упоры. Включите ручной тормоз.
3. Залезьте под днище автомобиля и найдите хомут, при помощи которого крепятся кулиса и шарнир.
4. При помощи гаечного ключа ослабьте хомут.
5. Затем сядьте на водительское место и включите заднюю скорость. Помните о том, что рычаг должен находиться в крайнем левом положении. Поэтому выставьте его так, как вы считаете он должен находиться в идеале во время включения задней передачи. Желательно эту работу производить с помощником, чтобы он удерживал рычаг коробки в таком положении, как вы его выставили.
6. Теперь опять залезьте под днище авто и крепко зафиксируйте хомут в данном положении.

Залезьте под днище и ослабьте хомут, после чего установите рычаг коробки в положение задней передачи

На это регулировка устройства закончена. Совершите контрольную поездку и проверьте работу агрегата. При необходимости повторите все действия заново.

Регулировка кулисы:

Примечание! Прежде чем идти в автомагазин и покупать новую кулису, обязательно попробуйте перед этим отрегулировать старую чтобы не выбрасывать попусту деньги на ветер, вить может со старой кулисой у вас всё в порядке!

1) В самом начале операции скажем вам из-за чего может сбиться регулировка кулисы, а именно после снятия коробки может сбиться, после замены карданчика или же после отворачивания гаек и болтов которые крепят стяжные хомуты тяг которые идут от кулисы и в других случаях.

2) Теперь перейдём собственно к регулировки, во-первых вам нужно будет сперва загнать автомобиль на яму или же поднять при помощи подъёмника, после чего залезайте под днище автомобиля и там разыщите пыльник под которым находится сам карданчик кулисы (Пыльник указан красной стрелкой), рядом с этим карданчиком и пыльником который его закрывает будет крепится конец тяги идущий от самой кулисы, а крепится данный конец будет при помощи стяжного хомута, так вот возьмите в руки две отвёртки и с их помощью ослабьте немного гайку болта (Гайка указана синей стрелкой, а болт зелёной), при этом когда будете ослаблять держите одним гаечным ключом сам болт чтобы он не проворачивался, а другим в это время ослабляйте гайку, после того как гайка будет чуть-чуть ослаблена возьмите в руки отвёртку и засуньте её в два отверстия, а именно в отверстие между стяжным хомутом (Указано жёлтой стрелкой) и в отверстие самой тяги (Указано белой стрелкой), тем самым расширьте оба отверстия (По сути это не отверстия а паз, поэтому в дальнейшем будет это слово употреблять), чтобы тяга кулисы могла спокойно перемещаться относительно штока выбора передач.

Примечание! Перед тем как вы полезете под машину, включите первую передачу на автомобиле!

3) После того как стяжной хомут вы ослабите, вылезьте из под автомобиля и снова вернитесь в салон машины, в салоне рычаг переключения передач доведите до самого упора влево, но вперёд или же назад даже и не пытайтесь его дёргать.

4) И в завершение операции опять же залезьте под автомобиль и заверните гайку того самого болта который крепил стяжной хомут тяги кулисы.

Примечание! Когда все операции будут выполнены, попробуйте рычаг коробки переключения передач на работоспособность, а именно проверьте все ли передачи чётко включаются, заведите автомобиль проедьтесь немного на нём и если кулиса исправна, то всё у вас будет в порядке и даже менять ничего вам не нужно будет!

Кстати, ещё один способ (Практически тот самый способ) регулировки кулисы, смотрите в видео-ролике который размещён ниже, в данном ролике пример показан на автомобиле ВАЗ 2109 но вы не обращайте на это внимание, так как весь механизм переключения передач на передне приводных автомобилях ВАЗ включая и десятку, практически между собой не чем не отличается!

Основные неисправности кулисы

Все неисправности кулисы коробки передач «Лады Приоры» и способы их устранения:

Симптом	Неисправность	Модель КПП	Способ решения проблемы
Нечеткое включение передач	Изношены втулки	2170–2181	Заменить все втулки
	Повреждена подушка	2170–2180	Заменить подушку
	Растянуты тросы	2181	Заменить тросы
	Ослаблена затяжка хомутов тяги	2170–2180	Отрегулировать, затем затянуть
Провалился рычаг	Порвалась подушка	2170–2180	Заменить подушку
Слишком большой ход рычага	Изношены втулки	2170–2181	Заменить все втулки
	Растянуты тросы	2181	Заменить тросы
	Ослаблена затяжка хомутов тяги	2170–2180	Отрегулировать, затем затянуть
Одна или несколько скоростей включаются не с первого раза	Деформированы вилки	2170–2181	Заменить вилки
	Ослаблена затяжка хомутов тяги	2170–2180	Отрегулировать, затем затянуть
	Растянуты тросы	2181	Заменить тросы

Основные неисправности кулисы КПП «Приоры» одинаковы для любых трансмиссий и обусловлены их конструкцией. Рычаг и жесткий привод изготовлены из стали, поэтому не ломаются. Остальные детали, всевозможные пластиковые втулки и тросы, фиксирующие тягу хомуты, нередко выходят из строя (их гайки имеют дурную привычку разбалтываться). Кроме того, на так называемых кулисных коробках, то есть КПП 2170–2180, нередко выходит из строя резинка (резиновая опора рычага), что тоже приводит к проблемам с включением требуемых скоростей.

Одним из редких дефектов является дребезг кулисы КПП «Приоры» 2014 года, хотя встречается и на автомобилях иных годов, но всегда с кулисной трансмиссией. Он вызван контактом между реактивной тягой и тягой переключения передач. Из-за работающего двигателя контакт получается вибрирующим, а столкновение деталей порождает звон. Чтобы устранить его, достаточно чуть-чуть отодвинуть обе тяги друг от друга.

Регулировка кулисы на Ваз 2110 своими руками

Кулиса коробки передач автомобиля выполняет функцию блокировки самопроизвольного изменения передаточного числа. Очень важно, чтобы данная составляющая трансмиссии была четко отрегулирована, ведь от этого зависит состояние КПП в целом. При точно настроенной кулисе переключение передач будет происходить своевременно, четко и при правильном положении ручки. Неправильно зафиксированная или разболтавшаяся кулиса вызывает ряд неприятных последствий: пропадание передач, неточное переключение, свободный ход и дребезжание рычага коробки.

Кулиса коробки передач автомобиля выполняет функцию блокировки самопроизвольного изменения передаточного числа. Очень важно, чтобы данная составляющая трансмиссии была четко отрегулирована, ведь от этого зависит состояние КПП в целом. При точно настроенной кулисе переключение передач будет происходить своевременно, четко и при правильном положении ручки. Неправильно зафиксированная или разболтавшаяся кулиса вызывает ряд неприятных последствий: пропадание передач, неточное переключение, свободный ход и дребезжание рычага коробки.

Регулировка кулисы на ВАЗ-2110, как и на другом автомобиле, процедура достаточно простая, которая не отнимет слишком много времени. В первую очередь, вам нужно загнать автомобиль на эстакаду или подвести его к яме. Второй вариант предпочтителен, да и более распространен: яма найдется в гараже каждого автолюбителя. Для того, чтобы машина была четко зафиксирована, не болталась и не отъезжала, нужно выставить противооткатные упоры. Регулировка кулисы может быть сделана тремя методами: при включенной первой передаче, на нейтральной передаче и, наконец, при включенном заднем ходу. Наиболее простым способом является регулировка на задней передаче. Вначале ослабляется хомут, а затем включается рычаг в положение R.

Далее необходимо выставить ручку КПП в удобное и правильное положение. После этого хомут затягивается, а работа кулисы проверяется повторным включением задней передачи. Если ручка продолжает болтаться, можно повторить процедуру или воспользоваться следующим методом.

Регулировка кулисы на ВАЗ 2110 на первой передаче

Включается рычаг коробки передач в положение «1». Как и в предыдущем случае, нужно ослабить хомут кулисы, чтобы дать свободный ход для регулировки.

Регулировка кулисы осуществляется поворотами привода до упора в стопорный фиксатор. Поворачивать нужно против часовой стрелки. Как только привод зафиксировался у стопора задней передачи, хомут затягивается до упора. Если кулиса зафиксирована, передачи будут включаться более точно, а ручка перестанет ходить из стороны в сторону.

На нейтральной передаче

Если пластмассовый разграничитель задней передачи отсутствует и, соответственно, упора при повороте привода не достичь, то регулировка кулисы на ВАЗ-2110 проводится на нейтральной передаче. Для регулировки также понадобится ослабить и затянуть хомут кулисы. Однако, чтобы правильно все сделать, потребуется определить глубину выноса кулисы на кардан.

При правильном расчете глубины выноса удастся наладить работу рычага и устранить дребезжание. И, последний совет: работу лучше проводить с напарником — легче будет как фиксировать, так и проверять кулису. Это были основные рекомендации по регулировке кулисы на ВАЗ-2110. Если никакого положительного результата добиться не получается, то потребуется либо профессиональная помощь или же полная замена кулисы.

Запчасти и ремкоплекты

АвтоВАЗ не предлагает готовые ремкомплекты для ремонта механизмов выбора передач: можно приобрести ремкомплект кулисы КПП «Приоры» от сторонних производителей или набирать их самостоятельно.

Список деталей для каждой коробки, которые чаще других выходят из строя:

КПП	Деталь	Артикул	Количество	Цена, рублей за штуку
2110 и 2170	Обойма опоры шаровой рычага КПП	2110-1703190/86/91	1	500
	Ось рычага	2110-1703219	1	80
	Втулка оси рычага	21100-1703226-00	2	7
	Втулка оси рычага КПП дистанционная	2110-1703227	1	40
	Накладка	2110-1703317	1	60
2180	Обойма опоры шаровой рычага КПП	2110-1703190/86/91	1	500
	Ось рычага	21700-1703219	1	80
	Шайба упорная	21700-1703371-00	2	20
	Втулка (проставка, прокладка) шарнира	21700-1703226-00	2	20
	Втулка дистанционная	11180-1703227-01	1	45
2181	Кулиса в сборе с рычагом	21901-1703010-20	1	2000
	Тросы переключения КПП (комплект)	21901-1703113-00	1	4000

Снятие и разборка привода управления коробкой передач

Разбираем привод для замены втулок оси рычага переключения передач и шаровой опоры рычага. Пластмассовые втулки оси рычага меняем при большом люфте в соединении рычага с тягой привода. Детали шаровой опоры меняем при их большом износе или поломке. Тягу управления меняем при ее деформации. Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»). При необходимости замены пластмассовой накладки кронштейна блокировки передачи заднего хода, которая может быть изношена сопряженной деталью при длительной эксплуатации…

…ключом «на 10» отворачиваем две гайки верхнего крепления накладки…

…и болт нижнего крепления.

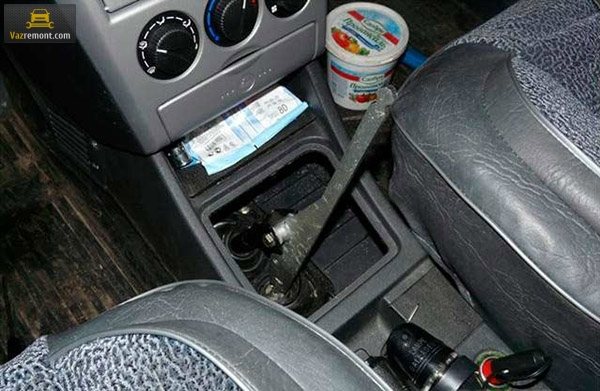

Снимаем накладку кронштейна. Замену втулок оси рычага переключения передач, а также всех пластмассовых (подверженных износу) элементов шаровой опоры рычага можно выполнить в салоне автомобиля, не демонтируя весь привод. Для наглядности показываем эти операции на снятом приводе. Для снятия привода необходимо освободить крепление обоймы шаровой опоры снизу автомобиля и резинового чехла в салоне автомобиля. Головкой «на 10» отворачиваем…

…шесть гаек крепления к кузову прижимной пластины привода.

Снимаем прижимную пластину. Снимаем защитный чехол со шпилек крепления прижимной пластины. Снизу автомобиля снимаем брызговик силового агрегата (см. «Снятие брызговика силового агрегата») и демонтируем реактивную тягу привода (см. «Снятие реактивной тяги»). Помечаем положение тяги управления относительно хвостовика шарнира штока переключателя передач.

Накидным ключом «на 13» ослабляем затяжку гайки стяжного болта хомута крепления тяги управления к хвостовику шарнира штока переключателя передач. Шлицевой отверткой разжимаем хомут и сдвигаем его по тяге. Снимаем тягу управления с хвостовика шарнира штока.

Снимаем механизм с тягой управления, выводя рычаг переключения передач из отверстия в полу.

Накидным ключом «на 13» отворачиваем гайку оси рычага…

Крестообразной отверткой отворачиваем винт крепления оси рычага переключения передач к тяге управления.

Вынимаем ось. Снимаем защитный чехол с рычага переключения передач.

Вынимаем дистанционную втулку.

Ремонт и настройка кулисы

В этом разделе мы будем описывать замену всех расходников, а также все регулировки кулисы КПП «Приоры», которые можно провести на той или иной трансмиссии.

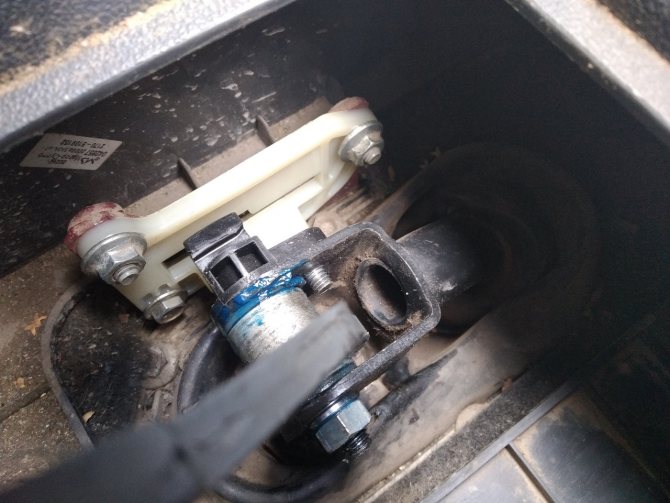

Ремкомплект кулисы

Чтобы отремонтировать кулису КПП «Приоры» любого типа, потребуются:

• яма;
• эстакада;
• подъемник;
• домкрат со страховочными подставками.

Кроме того, понадобятся такие инструменты:

• набор накидных и рожковых ключей;
• плоская и крестовая отвертки;
• трещотка с удлинителем и набором бит.

Если вы будете работать с домкрата, обязательно ставьте страховочные подставки. А после установки на них автомобиля сильно покачайте его во все стороны. Если упадет с подставок, значит, вы установили их неправильно. Но пусть уж лучше машина падает, пока вас под ней нет.

Ремонт

Вне зависимости от того, что именно вы будете делать с кулисой — ремонтировать, регулировать или менять, вам все равно потребуется разобрать данный узел.

Разборка выполняется следующим образом.

• Снимите кожух с ручки вашей коробки переключения передач.
• Установите автомобиль на яму, либо поднимите переднюю часть с помощью домкрата.
• Демонтируйте переднюю консоль. Она удерживается на крепежных болтах.
• Теперь снимите саму кулису. Для ее фиксации в АвтоВАЗ использовали 6 болтов в случае с моделью ВАЗ 2110.
• Проводя демонтажные работы, обязательно изучайте состояние всех элементов.
• Отогнув пыльник, вы откроете себе доступ к опоре, сальнику и карданчику.

Меняем пыльник

Теперь что касается ремонта. На этот счет может быть несколько рекомендаций, в зависимости от текущего состояния узла и его компонентов.

1. В лучшем случае ремонт потребует применения ремкомплекта для кулисы. Стоит он немного.
2. Если деформировалась втулка, ее потребуется заменить на новую.
3. Проверьте отверстие оси рычага на предмет износа.
4. Убедитесь, что у карданчика нет люфта. В противном случае обычным ремокомплектом уже не обойтись, то есть потребуется полная замена всей кулисы.
5. Не редко виновником постороннего шума, дребезжания при переключениях скоростей на коробки передач становится подушка кулисы. Поменять ее достаточно просто, а провести операцию по силам даже новичку.

Замена сальника

Достаточно часто владельцы ВАЗ 2110 сталкиваются с ситуацией, когда после стоянки под машиной они обнаруживают следы масла. Варианта здесь два — износился масляный фильтр или возникли проблемы с сальником.

По мере замены сальника вы сможете параллельно произвести осмотр и смену таких элементов как подушка, карданчик, пыльник.

Демонтажные работы

Но давайте обо всем по порядку. Первым делом проверьте, действительно ли это сальник, а не фильтр. Если с фильтром все хорошо, тогда загоняем автомобиль на яму или находим другой способ оказаться под днищем вашего ВАЗ 2110. Предварительно не лишним будет посмотреть видео материалы относительно сложившейся у вас ситуации.

1. Внимательно осмотрите пыльник. Если из коробки передач через сальник вытекает масло на вашем авто, его следы обязательно останутся на пыльнике.
2. Отогните пыльник. Так вы сможете добраться до карданчика, отсоединить его и получить доступ к манжете.
3. Демонтировать карданчик сначала нужно от рычага, а уже потом от самой кулисы. Не наоборот.
4. Карданчик снят, потому двигаемся к сальнику.
5. Манжета с коробки переключения передач снимается при помощи крючка и шила. Потому заранее позаботьтесь о наличии этих инструментов у вас под рукой.
6. Теперь на место старого сальника устанавливается новый. Народные умельцы приспособились использовать обычную крышку от пластиковых бутылок. Если приноровиться, то получается очень легко менять сальник.
7. Выполнив замену элемента, верните все демонтированные компоненты на свои места. Если некоторые из них нуждаются в замене или уже заметны следы износа, лучше поменять сразу. Вряд ли вам захочется через пару недель повторять ту же операцию и валяться под собственным автомобилем.

Ремонт не даст желаемого результата, если регулировка была проведена с допущением ошибок. Чтобы сделать все аккуратно и грамотно, воспользуйтесь помощью напарника. Один будет работать под автомобилем, второй подсобит из салона.

Коробка переключения передач является одним из самых сложных агрегатов транспортного средства. Тем не менее это вовсе не значит, что ее ремонт нельзя производить в домашних условиях своими силами. Сейчас мы вам расскажем, что представляет собой кулиса ВАЗ 2110, каковы могут быть причины ее неисправности и как произвести ремонт механизма.

Механизмы с жесткой тягой

Для обоих «кулисных» механизмов порядок действий полностью идентичен. Поэтому поступайте так:

1. Поднимите или вывесьте машину.
2. Снимите чехол и набалдашник рычага КПП.
3. Открутите гайки и болты крепления пластины (кронштейна) блокировки заднего хода, затем снимите кронштейн.
4. Открутите гайку оси рычага. Не потеряйте гайку и гроверную шайбу.
5. Выкрутите болт, фиксирующий ось рычага, затем вытащите ось.
6. Спуститесь под машину и открутите гайки кронштейна подушки кулисы (это удобно делать с помощью трещотки и удлинителя).
7. Открутите болты крепления реактивной тяги к кузову автомобиля.
8. Вытащите вниз подушку с рычагом.
9. Снимите с подушки стопорное кольцо.

• Смажьте шаровую опору новой подушки любой консистентной смазкой.
• Вставьте в подушку рычаг и убедитесь, что он свободно вращается и не вываливается из нее.
• Поставьте подушку с рычагом на место и закрепите.
• Смажьте новые втулки и вставьте их в рычаг.
• Поставьте на место ось рычага.
• Попросите помощника сесть за руль, а сами спуститесь под машину.
• Попросите помощника включить первую передачу. Если рычаг находится там, где и должен, то ремонт и настройка завершены. Если же нет, то ослабьте гайку и болт, затягивающие хомут на тяге рядом с карданчиком. Удерживая шток, попросите помощника поставить рычаг на место, соответствующее первой передаче, и затяните хомут.

Попросите помощника включать все передачи по порядку. Если они включаются четко и нет сильного люфта рычага (на кулисных коробках), то вы все сделали правильно и ремонт с настройкой завершены.

Алгоритм установки короткоходной кулисы на Лада Приора

1. Чтобы получить доступ к болтам, декоративный чехол должен быть снят с рычага коробки с набалдашником. Последний никаким образом не закрепляется на рычаге, для его снятия достаточно будет сильно потянуть.

1. Проводим демонтаж тяги рычага КПП с кардана, ослабив для этого хомут с помощью ключа на «13».

1. Чтоб получить доступ к рычагу, следует освободить шарик, блокирующий включение задней передачи, который пружинит при включении. Будьте внимательны! Не стоит тянуть за рычаг, чтобы добиться его освобождения.

1. Стопорное кольцо снимается, затем нужно снять рычаг с шариком и пружинкой, вставленные в пластиковый корпус.

1. Через салон извлечь рычаг с тягой. Чтобы было удобнее, их можно разъединить.

1. Демонтировать карданчик. Для этого ключом на «10» стягиваем резиновый пыльник. Затем требуется выкрутить болт, который фиксирует карданчик с левой стороны.

1. На фотографии заметно, что штоки карданчиков различны по длине. Такую проблему можно решить укорачиванием «Калиновского» штока, учитывая тип короткоходной кулисы. Иногда шток полностью не заходит, поэтому рычаг коробки смещается к ручнику. Если нужно укоротить, отрезаем 1-2 сантиметра.

Замена сальника

На автомобиле «Лада Приора» замена сальника кулисы КПП не вызывает серьезных затруднений. Поскольку мы уже рассказывали о выполнении этой операции в статье (Замена сальника кулисы КПП Калина), то тут повторим лишь общие принципы.

Чтобы заменить сальник, сделайте следующее:

1. Установите машину на яму, подъемник, эстакаду или домкрат с соблюдением всех мер безопасности.
2. Отсоедините от коробки реактивную тягу.
3. Отсоедините тягу переключения передач от карданчика.
4. Снимите пыльник.
5. Отсоедините карданчик от штока выбора передач.
6. Вытащите втулку с сальником.
7. Очистите посадочное место в корпусе трансмиссии.
8. Замените сальник во втулке.
9. Вставьте втулку в коробку, посадив на герметик.

• Соберите автомобиль.

Проверьте уровень масла в КПП и, при необходимости, долейте соответствующей трансмиссионной жидкости.

Как отрегулировать кулису на ВАЗ 2110 своими руками

Перед тем как отрегулировать кулису КПП необходимо выполнить ряд подготовительных работ:

1. Загоните авто на яму.
2. Затяните ручник и установите противооткатные упоры.

Способ №1 — регулировка кулисы по задней скорости.

1. Ослабьте хомут.
2. Включите заднюю скорость и расположите рычаг так как вы хотели бы его видеть в этом положении.
3. Затем затяните хомут и проверьте как работает кулиса, устраивает ли вас нынешнее положение рычага и работа кулисы.

Способ №2 — регулировка кулисы по первой скорости.

Этот метод используют, как правило, тогда, когда первый способ не дал результата.

1. Включите первую скорость.
2. Ослабьте хомут кулисы.
3. Проворачивайте привод кулисы против часовой стрелки до тех пор, пока рычаг КПП не начнет упираться в пластиковый стопор задней скорости.
4. Затяните хомут, и проверьте как все работает.

Способ №3 — регулировка кулисы на «нейтралке».

Если у вас отсутствует пластиковый фиксатор ограничитель, регулировка делается по нейтральной передаче.

Чтобы отрегулировать нейтральное положение рычага переключения передач, необходимо точно рассчитать глубину выноса кулисы вашей КПП на кардан автомобиля ВАЗ 2110. Иногда подобные манипуляции заканчиваются появлением раздражающего дребезга рычага.

Если регулировка кулисы ни к чему не привела и с переключением по-прежнему беда — замените кулису полностью или попросите помощи у специалистов.

Будем благодарны, если Вы поделитесь этой статьей в соц. сетях

• Рулевое управление
• Двигатель
• Подвеска
• Электрооборудование
• Тюнинг
• Тормозная система
• Трансмиссия

• ВАЗ 2110 Прочее
• Двигатель
• Рулевое управление
• Электрооборудование
• Трансмиссия
• Тормозная система
• Подвеска
• Тюнинг

ВАЗ 2114

Электрооборудование

Двигатель

Тормозная система

Прочее

Рулевое управление

Трансмиссия

Подвеска

Тюнинг

Лада Приора

Рулевое управление

Двигатель

Подвеска

Электрооборудование

Тюнинг

Тормозная система

Трансмиссия

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту
