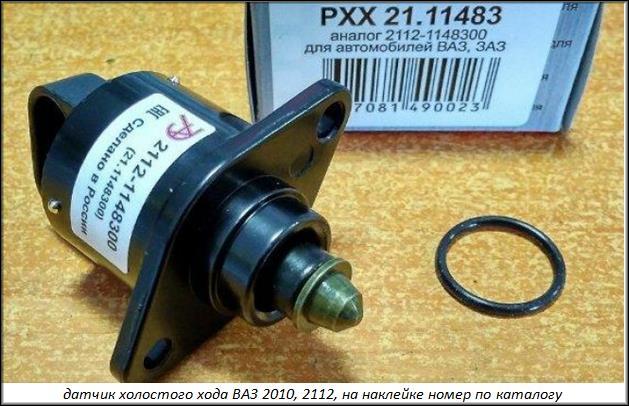

Что такое регулятор (датчик) холостого хода

Рассматриваемое изделие именуется и датчиком, и регулятором (более правильно), а также реже клапаном. Сокращенно — ДХХ, РХХ. На ВАЗ 2110 датчик холостого хода, как и на 2112, ставится с N по каталогу 2112-1148300.

Стоимость РХХ около 400–600 руб., им снабжаются Приоры, Калины, Таврии, Ланосы и Сенсы — проверка, обслуживание детали аналогичные.

Датчик холостого хода поменять на ВАЗ 2112, можно открутив два удерживающих винта. Клапаны всегда находятся стандартно на тыльной части впускного коллектора.

Датчик холостого хода на ВАЗ 2110 — это небольшой клапанный узел измерительно-исполнительного направления. Однако, несмотря на маленькие размеры, при неисправном регуляторе наблюдаются серьезные нарушения в функционировании ДВС: больше расходуется горючее, мощность понижается.

Диагностика, ремонт и замена регулятора холостого хода

Чтобы проверить и заменить сам регулятор, потребуется демонтировать дроссельный узел и отсоединить от него устройство. Из инструментов и средств будут необходимы:

• отвёртка с крестовидной битой;
• шлицевая отвёртка;
• круглогубцы;
• торцевой ключ или головка на 13;
• мультиметр с возможностью измерения сопротивления;
• штангенциркуль (можно использовать линейку);
• чистая сухая тряпка;
• охлаждающая жидкость на долив (максимум 500 мл).

Демонтаж дроссельного узла и снятие РХХ

Чтобы снять дроссельный узел, необходимо:

1. Поднять капот, отключить от аккумулятора минусовой провод.
2. При помощи шлицевой отвёртки зацепить наконечник троса привода дроссельной заслонки и снять его с «пальца» педали газа.
3. На дроссельном блоке круглогубцами отсоединить фиксатор на секторе привода заслонки дросселя.
   Фиксатор отсоединяется при помощи круглогубцев или отвертки
4. Провернуть сектор против часовой стрелки и отсоединить от него наконечник троса.
   Чтобы отсоединить наконечник, нужно провернуть сектор привода против часовой стрелки
5. Снять пластиковый колпачок с наконечника троса.
6. При помощи двух ключей на 13 ослабить крепление троса на кронштейне.
   Чтобы ослабить трос, нужно отпустить обе гайки
7. Вывести трос из прорези кронштейна.
   Чтобы снять трос, его нужно вывести из прорези кронштейна
8. Отсоединить колодки проводов от разъёмов РХХ и датчика положения заслонки дросселя.
9. Отвёрткой с крестовидной битой или круглогубцами (в зависимости от типа хомутов) ослабить хомуты на подводящем и отводящем штуцерах охлаждающей жидкости. Снять хомуты. При этом возможно вытекание небольшого количества жидкости. Вытереть её потеки сухой чистой тряпкой.
   Хомуты можно ослабить отверткой или пассатижами (круглогубцамим)
10. Таким же образом ослабить хомут и снять шланг со штуцера вентиляции картера.
    Штуцер вентиляции картера расположен между штуцерами подвода и отвода охлаждающей жидкости
11. Отвёрткой с крестообразной битой ослабить хомут на патрубке подвода воздуха. Снять патрубок с корпуса дроссельного блока.
    Воздушный патрубок зафиксирован червячным хомутом
12. Аналогично ослабить хомут и снять шланг для отвода топливных паров со штуцера на дроссельном узле.
    Для снятия шланга отвода паров топлива нужно ослабить хомут
13. При помощи торцевого ключа или головки на 13 открутить гайки (2 шт) крепления дроссельного узла к впускному коллектору.
    Дроссельный узел крепится к коллектору при помощи двух шпилек с гайками
14. Снять со шпилек коллектора корпус дроссельного узла вместе с уплотнительной прокладкой.
    Между дроссельным узлом и коллектором установлена уплотнительная прокладка
15. Извлечь из коллектора пластиковую втулку, задающую конфигурацию воздушного потока.
    Пластиковая втулка задает конфигурацию воздушного потока внутри коллектора
16. Используя отвёртку с крестообразной битой, отвернуть два винта, крепящих регулятор к корпусу дроссельного блока.

    Регулятор крепится к корпусу дроссельного узла при помощи двух винтов

17. Аккуратно снять регулятор, стараясь не повредить резиновое уплотнительное кольцо.
    В месте соединения РХХ с дроссельным узлом установлено уплотнительное резиновое кольцо

Видео: снятие и чистка дроссельного узла на ВАЗ 2107

Плавают обороты? экспериментальное видео

Обзор регуляторов холостого хода ВАЗ

Регулятор Холостого Хода: отличаем от подделки, замена ВАЗ 2110, 2114, Kalina, Granta, Priora

Как работает РХХ, задачи

Функции, алгоритм работы клапанов холостого хода:

1. Функциональная задача — дозировка поступления воздуха. Когда заслонка впуска полностью открыта, а электроникой (ЭБУ) фиксируется необходимость форсирования холостых оборотов, то РХХ изменяет расположение во впускном отверстии своего затвора в форме толстой иглы или длинного конуса.
2. Таким образом регулируется объем поступающего воздуха. Двигаясь, шток создает нужный зазор.
3. Создается путь с требуемой шириной для воздуха, идущего в обход дросселя, затем смешивающегося с топливом.
4. Результат — двигатель не глохнет.

Более подробно работа РХХ выглядит так. Если мотор запускается на холоде, ЭБУ активирует клапан на открытие впускного отверстия, одновременно подается больший объем горючего для сгорания. Обороты растут, прогрев ДВС форсируется. При достижении рабочей t° для силовой установки авто моторчик шагового типа РХХ подвигает перекрывающий конус вперед. Воздушный поток сокращается, интенсивность хода падает.

Датчик холостого хода ВАЗ 2112 стабилизирует его и выравнивает, предотвращает глушение дозированием воздуха, когда задвижка впуска закрыта.

Регулятор холостого хода ВАЗ 2115. Симптомы неисправности, замена.

Замена датчиков инжектора РХХ и ДПДЗ на ВАЗ 2110, 2112, 2114, Калине и Гранте, Приоре

Методы решения проблемы

Прежде чем преступить непосредственно к процессу решений проблемы необходимо понимать, что диагностику и ремонт данных узлов стоит выполнять, только со знанием дела. Также, стоит отдельно отметить, что для карбюраторного и инжекторного двигателя будут разные методы диагностики, но принцип возникновения причин один и тот же.

Итак, стоит последовательно разобраться в диагностических и ремонтных работах, которые устранят высокие обороты холостого хода.

Датчик РХХ

На карбюраторных двигателях не часто можно встретить датчик регулировки холостого хода. Обычно это делается при помощи винта качества и количества. Чтобы привести в норму высокие холостые обороты не стоит проводить процесс на холодную. Сначала стоит прогреть мотор до рабочей температуры, и только потом начинать регулировку. Если после проведение настроек обороты остались высокими, то причина в другом.

ДПДЗ

Неправильное количество воздуха, которое попадает в камеру сгорания, может привести к тому, что электронный блок управления будет повышать обороты на холостом ходу. При неисправности датчика положения дроссельной заслонки необходимо также его проверить. Это можно сделать мультиметром или осциллографом. При обнаружении, что ДПДЗ неисправен, стоит заменить его.

Дроссельная заслонка

Заклинивание дросселя может привести к тому, что в двигатель будет поступать большое количество воздуха. Этот факт вынудит электронный блок управления повышать количество впрыскиваемого топлива, чтобы сбалансировать смесь. Это увеличит расход потребляемого горючего и соответственно.

Для того чтобы решить проблему необходимо демонтировать узел и прочистить его с помощью специальных средств. Если чистка не дает желаемого результата дроссель необходимо заменить, но стоит быть готовыми, что обойдется это не дешево.

Датчик температуры мотора

Выход со строя датчика температуры может привести к появлению множества проблем. Одной из таких станет возрастание холостых оборотов. Обычно, как показывает практика, этот датчик наиболее уязвим, и чаще всего выходит со строя, поскольку подвержен воздействию перепада температур.

Для начала стоит продиагностировать исправность узла. Сделать это можно при помощи мультиметра и осциллографа. В случае если узел неисправен, его стоит заменить. После этого рекомендуется сбросить все ошибки ЭБУ.

Коллектор

Неоднократно вследствие эксплуатации автомобиля впускной коллектор имеет деформации или износ прокладки. Так, повышение оборотов на холостом ходу может свидетельствовать тому, что имеется подсос воздуха в коллекторе. Для лечения неисправности придется демонтировать деталь, что достаточно проблематично, поскольку на коллекторе крепится, почти вся система впрыска, и несколько узлов других систем.

Детально стоит обследовать прокладку коллектора, наличие повреждения может свидетельствовать не только о проблемах с оборотами, но и о других неисправностях. Также деформация полости может служить тому, что попадает лишний воздух в камеры сгорания. Это может влиять на прогрев, пуск мотора и на другие факторы.

Для устранения неисправности придется зашлифовать поверхность коллектора, пока она не станет ровной. В автосервисах — это делают при помощи специального станка. Конечно, можно совершить процесс в гаражных условиях, при помощи специального камня, но это не всегда получается у автовладельцев.

Электронный блок управления

Неоднократно завышенный холостой ход следствие неправильной работы электронного блока управления. Так, для устранения неисправности, придется подключиться к «мозгам» и устранить проблему на программном уровне. Для совершения процесса понадобиться специальный кабель и программное обеспечение.

Но, не всегда помогает простой сброс ошибок, зачастую приходиться менять ПО, чтобы окончательно все проблемы ушли. Данный процесс рекомендуется доверять мастерам, которые являются профессионалами своего дела.

Попутно с заменой прошивки можно увеличить мощностные характеристики, что тоже рекомендуется доверить специалистам. Как показывает практика, большинство автолюбителей, при самостоятельном вмешательстве в ЭБУ попадают в конечном итоге в автосервис для устранения последствий своих же доработок.

Конструкция датчика холостого хода

Состав РХХ:

• маленький электромоторчик с действием шагового типа;
• шток с калиброванным толстым иглообразным конусом и пружиной;
• выводы для колодки.

Где купить

Запчасти и другие изделия для автомобиля легко доступны для приобретения в автомагазинах вашего города. Но существует другой вариант, который недавно получил ещё и значительные улучшения. Долго ждать посылку из Китая больше не требуется: в интернет-магазине АлиЭкспресс появилась возможность отгрузки с перевалочных складов, расположенных в различных странах. Например, при заказе вы можете указать опцию «Доставка из Российской Федерации».

Переходите по ссылкам и выбирайте:

Клапан контроля холостого хода для Jaguar XJ XJS Buick Land Rover Chevrolet GMC Rover MG Isuzu	Защитная пленка для автомобилей, прозрачная пленка для защиты бампера и кузова от царапин	Автомобильный держатель для телефона Performance M Power
Аппликатор для автомобильной краски, для удаления царапин	Прозрачное керамическое покрытие для автомобиля	12V 150PSI Перезаряжаемые воздушный насос для шин, беспроводной

Причины поломки. Проверка узла

Причины неисправности регулятора ХХ — обрывы обмотки эл. двигателя и подклинивания иглы из-за грязи или коррозии. Но не всегда «виновником» отсутствующего холостого хода является датчик. Поэтому перед снятием и проверкой датчика проверьте цепь его питания.

Для всех проверок потребуется мультиметр. Цепь питания проверяется прибором, переведенным в режим «вольтметр». Диагностика проста – отсоединяем от регулятора колодку с проводами, «минусовой» щуп мультиметра подключаем к массе, а плюсовой — к выводам, обозначенными буквами «А» и «D». При включенном зажигании делаем замеры. При исправной цепи показания должны соответствовать номинальному напряжению цепи. Если напряжения нет, следует проверять ЭБУ и реле, отвечающие за питание датчика.

Для удобства проверки самого датчика снимите его с авто. Для этого потребуется только отвертка. Чтобы снять деталь, нужно:

1. Обесточить бортовую сеть (снять клемму с АКБ).
2. Найти регулятор (установлен на дроссельном узле).
3. Отсоединить проводку (предварительно воздействовав на фиксатор).
4. Выкрутить два винта крепления;
5. Извлечь регулятор.

Проверяется элемент тем же мультиметром, но переведенным в режим «омметра». Щупы сначала подсоединяем к выводам «А» и «В», а после — «С» и «D». При этом замере показания составляют 50-55 Ом. После подключаем щупы к выводам «А» и «С», а затем – к «В» и «D». При этой проверке омметр показывает бесконечность.

Если показания соответствуют, обрыва внутри датчика нет, а его неправильная работа обусловлена подклиниванием иглы.

Существует альтернативный способ проверки, который не требует использования измерительных приборов. Делается такая проверка просто:

1. Снимаем датчик с авто.
2. Подсоединяем обратно к нему колодку с проводами.
3. Запитываем бортовую сеть (подключаем АКБ).
4. Держа регулятор в руке, прикладываем к нему палец.
5. Просим кого-то включить зажигание.

Если элемент исправен, в момент включения зажигания игла сместится, что будет хорошо чувствоваться пальцем. Подклинивание иглы устраняется путем промывки. Для этих целей используется WD-40 или чистящий аэрозоль для карбюраторов. Этими средствами обрабатываем иглу и пружинку. Далее просушиваем датчик и проверяем работоспособность. Если обнаружен обрыв обмотки в регуляторе или промывка результата не принесла, деталь меняем.

Ещё кое-что полезное для Вас:

Признаки неработоспособности датчика холостого хода

Поломки датчика холостого хода 2112 касаются электрочасти или механики устройства. Признаки неисправности:

• главные симптомы: не держатся («плывут»), прерывистые, слабые холостые, ТС на них, а также при езде на «нейтралке», когда задвижка дросселя задвинута, глохнет;
• невозможен запуск в непрогретом состоянии без открытия заслонки (пока не нажмут на газ). На холодном агрегате повышенные обороты не наблюдаются вообще, глушение происходит после деактивации передачи при движении ТС;

Признаки идентичные как для ДПДЗ, но для последнего высвечивается «CHECK ENGINE», если наблюдается этот сигнал, то сломан именно он. Место, где находится датчик холостого хода, надо отличать от расположения ДПДЗ.

Причины для инжектора

Теперь разберемся в причинах, почему постоянно высокие обороты холостого хода у инжекторных моторов. В отличие от карбюраторных собратьев, где все проблемы с механическими элементами, инжектор напичкан электроникой, поэтому такая проблема это сбой в электронике.

Причины могут быть такие:

• Неполадки или поломка датчика, который контролирует температуру жидкости охлаждения в моторе. При неисправности этого датчика, обороты не сбрасываются, так как электроника считает, что мотор еще не прогрелся и гоняет его в режиме прогрева, вот почему держатся повышенные обороты. Проблема способна быстро перегреть мотор и вызвать заклинивание деталей и сильные повреждения, после которых только дорогой и долгий ремонт. Выявить неисправность такого рода может помочь диагностический сканнер.
• Поломка датчика воздуха дает повышенные обороты, так как нарушается правильная подача воздуха в мотор. Эту неисправность тоже помогает определить сканер диагностический. Как и неполадки прочих датчиков.
• После этого проверяют датчик при помощи мультиметра, чтобы исключить из причин обрыв проводки.
• Неисправность датчика, отвечающего за холостой ход, если таковой имеется, тоже вызывает сбои работы на холостых оборотах. Если после замены датчика холостого хода высокие обороты не исчезают, значит причина была не в нем.
• Датчик открывания дроссельной заслонки, тоже играет ключевую роль, при повышении оборотов. При неправильной работе компьютер считает, что заслонка открыта полностью и повышает обороты, подавая больше горючего в цилиндры.
• Датчик может быть не при чем, саму заслонку заклинивает от грязи, или растянулась пружина на заслонке, которая должна её закрывать, кроме того эта пружина иногда соскакивает или рвется, поэтому двигатель держит высокие обороты. В таком случае её нужно поправить, если это возможно, либо заменить.
• Заело тросик управляющий заслонкой. Эта неисправность была частой для старых моделей авто. Тогда стоит смазать либо заменить этот тросик.
• Повреждены уплотнительные прокладки на форсунках. Это сложная для проверки неисправность, и довольно редкая, поэтому проверять её надо в самую последнюю очередь, когда прочие неисправности исключены. Пробитые прокладки позволяют проникнуть воздуху в камеры сгорания, что тоже повышает обороты.

Полезное видео об этой проблеме

Высокие холостые обороты на инжекторном двигателе

У инжектора тоже много причин возникновения такой неисправности, и если она возникает, тоже стоит озаботиться её решением как можно скорее, пока проблемы не стали серьезнее.

У моего знакомого такое случилось по причине обрыва проводка на разъеме датчика, который он обнаружил поменяв все возможные датчики, и уже собирался было перепрошивать мозги компьютеру. Поэтому не забывайте помимо датчиков проверять предохранители и состояние проводки. Если визуальных повреждений нет, можно прозвонить мультиметром.

Рекомендуем: Штатная магнитола Лада Веста — цена, замена, подключение и распиновка

Вот какая может быть причина высоких оборотов двигателя, главное её быстро вычислить и устранить, у меня все на сегодня, подписывайте друзей на обновления, и сами подпишитесь, будет много полезного, не забудьте кинуть ссылочку на сайт тем, кто еще о нем не знает, до новой встречи.

Проверка работоспособности датчика холостого хода

Идентифицировать поломку надо вручную — самодиагностики нет. Регулятор холостого хода ВАЗ 2110 располагается во впуске после задвижки (корпус дросселя).

Для начала анализируют электрическую часть мультиметром:

1. Изучается распиновка РХХ ВАЗ 2110 (есть в инструкции изделия или в сети).
2. Проверяют, нормально ли запитывается датчик, для чего его отсоединяют, снимают колодку.
3. Делают замеры двух крайних выводов на колодке A и D: Включают зажигание, переводят мультиметр на «прозвонку», черный щуп — на массу (на сам корпус) ДВС, плюсовым (красным) поочередно касаются контактов. Значение в пределах 12 В — норма. Если нет — оборвана цепь, поломка ЭБУ, разряжение АКБ. Значит, проверяем целостность (контакты, провода), ЭБУ (на выводах 4 и 54 норма также 12 В), АКБ. Если они исправны — дело именно в клапане;

Мультиметр выставляем на опцию омметра, меряем сопротивление обмоток электромоторчика. Надо узнать значения между выводами A-B, C-D, касаемся их щупами. Должно быть 40–80 или по номиналу — 53 Ом.

Не изменяя режима мультиметра, смотрим, есть ли замыкание на той же части РХХ: теперь проверяемые клеммы A-D, B-C, касаемся их щупами. Если значение идет к бесконечности, то это нормально — обмотки не должны контактировать. Если же сопротивление обнаружено, неважно какое, значит, есть замыкание. Датчик в таком состоянии нецелесообразно ремонтировать, часто это просто технически невозможно — проще купить новый.

Признаки поломки

По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.

К таковым признакам относят:

• Плавающие обороты на холостом ходу;
• Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
• Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
• Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
• Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.

Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.

Проверка функциональности

Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.

Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.

Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.

Показания

Что означают

На вольтметре менее 12В

Это говорит о том, что вероятнее всего аккумулятор разрядился

На измерителе нет никаких данных

Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя

Вольтметр показывает 12В и более

Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом

Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.

Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.

В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться

Особое внимание при очищении уделяйте игле со штоком

Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.

Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.

Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.

1. Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.
2. Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
3. Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.

Снятие устройства

1. Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
2. Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
3. Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
4. Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
5. Включите на несколько минут зажигание, а затем выключите его.
6. Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.

Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.

Диагностирование механики РХХ

Сломанной может быть механика. Главное, что проверяется при диагностике — подвижность (длина) затворного конуса. Определить степень состояние прибора на 100 % можно только спецстендом или особым тестером, но проверка «на глаз» тоже может обнаружить причину неполадки.

Проверка датчика на исправность механики подразумевает его снятие. Порядок действий:

1. Ставим ТС на «ручник».
2. Снимаем клемму «–» с АКБ.
3. Отсоединяем колодку от клапана.
4. Чистим, протираем место, где находилось изделие, крепления.
5. Выкручиваем крепежи и вынимаем деталь.

Инструкция как проверить датчик холостого хода ваз 2110 (инжектор, 8 или 16 клапанов) после его снятия:

1. Подсоединяем датчик к колодке.
2. Подключаем АКБ.
3. Активируем зажигание — конусный затвор должен подвинуться вперед. Если такого не наблюдается, возможна неисправность штока (возможно коксование) или моторчика. Норма для выступа иглы (конуса) от корпуса изделия — 23 мм. При работоспособности, если подается питание, шток меняет положение.

Признаки неисправности РХХ

Как понять, что на ВАЗ 2110 датчик стал работать некорректно или произошла его поломка?

Признаки неисправности, которые свидетельствуют о том, что необходима замена регулятора, такие:

1. При движении на холостом ходу обороты двигателя начинают плавать.
2. Силовой агрегат становится труднее запустить, даже если нажимать на педаль газа.
3. На полностью прогретом моторе водитель не может увеличить обороты.
4. В некоторых случаях силовой агрегат может и вовсе произвольно глохнуть, в частности, когда водитель включает нейтральную скорость.
5. Если вы включите устройства, потребляющие энергию, к примеру, кондиционер, оптику, аудиосистему, то обороты начнут заметно падать.

Через регулятор ХХ проходит воздух, а не бензин. И если начали плавать обороты, не спешите покупать новый, просто снимите прочистите сам регулятор и канал, где он работает чисткой для карбюратора. Если не поможет, тогда замена.

Чистка ДХХ

Нельзя игнорировать такую элементарную процедуру как чистку — это может дать результат, так как иногда части изделия, контакты коксуются, покрываются грязью, маслом.

Что потребуется для чистки:

• очиститель (смазка) WD-40 или подобные чистящие средства для техники;
• вата, чистая ветошь, тампоны.

Чистка:

1. Датчик демонтируется полностью, с отсоединением колодки.
2. Тампон смачивается чистящей смесью. Можно также брызнуть аэрозолем на изделие.
3. Тщательно протирают контакты, иглу, а также места установки, особенно, если там обнаружено масло.

Перед установкой регулятор высушивается, измеряется выступ иглы из корпуса (норма — 23 мм).

Если у датчика неисправность электрической части — обмотки, электромотора, — то ремонт нецелесообразен или невозможен. Покупают новое изделие, тем более, что оно не слишком дорогое (в среднем 500–700 руб., можно найти и за 250–300 руб.).

Если проблема в колодке с проводами (можно купить новую), отошедших контактах или в загрязнении, тогда ремонт целесообразен. А также починка имеет смысл, если есть исправные части идентичного изделия — его можно разобрать и попробовать заменить эти детали. Но надо учесть, что обычно такое отремонтированное устройство чаще ломается и неудобства, причиненные этим, будут весьма неприятными, поэтому обычно выгоднее сразу купить новое изделие.

Особенности чистки РХХ

Для очистки вам потребуется специальное средство для промывки карбюратора:

1. С регулятора снимается колодка, на ватную палочку наносится средство и производится очистка контактов.
2. Потом нужно выкрутить болты фиксации регулятора, устройство извлекается из места монтажа.
3. Если на корпусе имеются следы моторной жидкости, то кроме самого регулятора, нужно будет прочистить дроссель. Средство для очистки брызгается на иголку с пружинкой, после чего элемент необходимо просушить.

Замена и калибровка нового РХХ

Замена клапанного датчика холостого хода на ВАЗ 2110: деталь вставляется, винты закручиваются, выводы подсоединяют по схеме (есть в инструкции к РХХ или в сети). Регулятор холостого хода ваз 2112 16 клапанов и на других ТС с силовой системой подобной конструкции, расположен стандартно одинаково.

Крайне желательно после замены откалибровать РХХ:

1. Зажигание на 7–10 сек., без запуска на протяжении этого времени.
2. Запустить ДВС. Могут наблюдаться скачки, повышение оборотов.
3. Заглушить мотор — шток перейдет в иное крайнее положение.
4. Повторить 2–3 раза, описанные действия.
5. Запустить мотор примерно на 5–7 мин.

Надо помнить, что калибровка обнуляется после отсоединения РХХ или после снятия минусовой клеммы с АКБ. Данная процедура поможет оборотам «встать» более правильно для лучшего функционирования системы.

Регулировка холостого хода на инжекторном автомобиле

В случае, когда речь идёт о плавающих оборотах мотора, прекращении работы двигателя при постановке автомобиля на нейтральную передачу или же о повышении оборотов в случае работы полностью прогретого мотора, то это может говорить о неисправностях регулятора холостого хода или о бедной смеси. Аналогичный вывод можно сделать и в том случае, когда на холодном двигателе обороты оказываются слишком низкими.

Регулятор холостого хода автомобиля Лифан Солано

В любом случае, это всё может происходить по причине чрезмерной подачи воздуха.

Проводить регулировку смеси должен компьютер, который собирает данные из целого ряда датчиков (про датчики инжектора мы уже писали выше). Он, на некоторые время, может открывать или же закрывать клапана инжекторов с той величиной, которая нужна для мотора в данный момент.

Порядок действий

Регулятор холостого хода — это исполняющий орган функционирования мотора (механический датчик), то при его некорректной работе лампочка, указывающая на неисправность, гореть не будет. Регулятор является шаговым электрическим двигателем, включающим в себя конусную иглу. Регулятор может быть расположен на корпусе дроссельной заслонки, что позволяет гарантировать конкретный уровень воздушного потока, обходящего закрытую дроссельную заслонку. А его, в свою очередь, задаёт электронная система автомобиля, дабы двигатель работал устойчиво и равномерно, независимо от внешних факторов.

Для начала необходимо отключить аккумулятор.

Недостаточно будет просто выключить зажигание. Вам необходимо выключить «массу».

Вторым пунктом, на который вы должны обратить внимание, является отвинчивание креплений, которые удерживают регулятор. Это позволит вам полностью его снять

Как мы уже сказали, регулятор можно найти на корпусе дроссельной заслонки, к которой он привинчен парой винтов. В части моделей машин винты могут быть залиты специальной краской или, что ещё хуже, рассверлены. В такой ситуации может понадобиться выполнить полный демонтаж корпуса дроссельной заслонки, после чего и будет проводиться разборка и снятие регулятора. Пункт номер три предполагает чистку посадочного канала. Достаточно будет промыть его, после чего обработать сильным потоком воздуха. Делается это посредством баллончика со сжатым газом или же обычным компрессором

Регулятор нужно разбирать с большой осторожностью, дабы не была повреждена его обмотка. Теперь наступает время провести проверку направляющей втулки, тем более, если конусная игла может свободно двигаться вокруг своей оси с зазором

Если это так, то втулка должна быть заменена новой. В ситуации, когда конусная игла не содержит на своей поверхности существенных повреждений или же потёртостей, то её можно оставить. Но, когда у вас возникают даже малейшие сомнения в её исправности, то её необходимо полностью заменить аналогичной моделью. Четвёртый пункт инструкции говорит о процессе определения целостности, характерной для прижимной пружины. Также, задействовав специальный измерительный прибор, можно провести проверку целостности обмотки регулятора. Кроме того, не лишним будет очистить контакты этой самой обмотки. И лишь после этого можно снова собирать регулятор холостого хода. Но, прежде чем устанавливать регулятор на автомобиль, необходимо замерить расстояние от фланца его корпуса до кончика конусной иглы. Этот показатель должен быть равен двадцати трём миллиметрам. Если же расстояние отличается от указанного в любую сторону, то игла должна быть заменена новой. Касается это и ситуации, когда никаких видимых повреждений на игле нет. Пятым, завершающим, пунктом будет то, что вам нужно будет провести установку регулятора холостого хода на своё место. Для него, как вы уже могли видеть в процессе его демонтажа, предусмотрено своё посадочное место. Находится оно в корпусе дроссельной заслонки. После этого можно подключить штекер управления к этому самому регулятору. Далее снова включаем электрическое питание автомобиля. И вот тут начинается самое «интересное». Вам нужно завести мотор и испробовать его в различных условиях работы. Если проблемы сохранились или же не исчезли полностью, то может понадобиться повторный разбор регулятора холостого хода. Но, если и вторая попытка не увенчалась успехом, то поломку стоит искать в других местах. В частности, причиной может быть прошивка бортового компьютера, тем более, если вы покупали автомобиль «с рук».

Дополнительным советом станет то, что проводить регулировку оборотов мотора можно только на двигателе, который был предварительно хорошо прогрет.
