Как самостоятельно измерить разболтовку диска

На самом деле, необходимость в измерительных процедурах возникает редко. Нужный параметр легко узнать из характеристик конкретной машины, а для любого диска он указан на маркировке изделия.

Но обозначение бывшей в употреблении детали могло быть уничтожено, поэтому определять разболтовку придётся с помощью линейки.

Измерять следует с максимально возможной точностью. Очень трудно, например, отличить диск 4×98 от 4×100. Часто бывает, что машины ВАЗ ездят с увеличенным PCD дисков, что неправильно и очень опасно.

Даже если колесо отцентрировано более-менее нормально и не бьёт на ходу, отсутствие полного прилегания фасок болтов крепления к гнёздам диска вызывает большие напряжения в металле, износ отверстий, усталостные явления в колёсных болтах и большую вероятность потерять колесо при езде.

Маркировка дисков. Как читать маркировку колёсного диска

Существуют два способа измерения – для чётного количества шпилек и универсальный.

Придётся использовать штангенциркуль, обычная линейка даст слишком большую погрешность. Например, на диске надо взять размер между краями отверстий, у одного изнутри, у другого снаружи. Поскольку диаметры гнёзд под болты выполнены с высокой точностью, то это и будет искомым PCD.

Проставки для дисков

КАК УЗНАТЬ РАЗБОЛТОВКУ КОЛЁСНЫХ ДИСКОВ НА АВТОМОБИЛЕ.

Полезный инструмент: PCD-измеритель

Как расшифровать параметры колесного диска? Конкретные примеры

На всех оригинальных заводских дисках автовладельцу доступна маркировка, где прописана размерность этого изделия. Для правильности действий стоит ознакомиться с некоторыми показательными примерами:

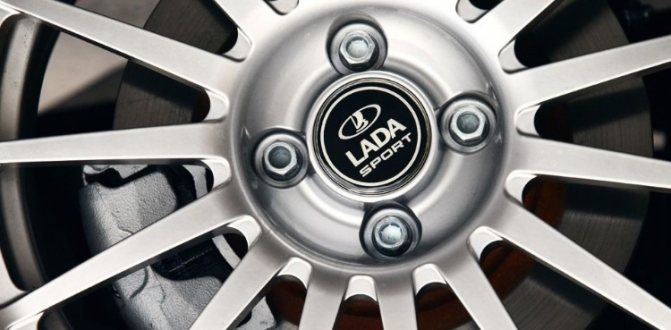

1. При смене колес на более привлекательные хозяин «Лады» видит надпись на диске 5.5J*15 ET 42 d56.1 4*98, которая означает: колесный диск 5.5 дюймов шириной обода, конфигурацией кромки J, не разбираемый (маркировка «х»), радиальностью 15 дюймов, колесным вылетом в 42 мм, сверловкой (диаметром вылетного отверстия) 56.1 мм, разболтовкой на 4 шпильки по 98 мм каждая.

1. Обозначение J зависит от класса, модели и массы автомобиля, может заменяться на JJ, K, JK, B, P и D, что соответствует маркировки купленного диска.
2. Также на колесе находятся маркировки хампа или Н, к примеру 6.0J*17 H2 ET38 d65.1 5*112. Данный хамп представляет собой вдоль бортов особые выступы, усиливающие прочность крепления к диску резины. Этот параметр может маркироваться как Н – одинарный, с одной колесной стороны, Н2 – двойной, с обоев краев или Х – усеченный.
3. Для водителей пикапов, минивенов и других, предназначенных для транспортировки грузов автомобилей, указываются величины наибольшей загруженности, которые маркируются следующим образом – Max Load 2000Lb. Этот показатель будет обозначать наибольшую нагрузку в 2000 фунтов (910 кг. при переводе).

1. Важным параметром прочности является маркировка давления в шинах и на диске, которая выражается, как Max PSI 50 Cold, где наибольший показатель давления в шинах не должен превышать 3.5 кг на каждый см².
2. В последнюю очередь, что можно найти на колесном диске – это буквенную надпись SAE. TUV, ISO или Ростест, обозначающие то, что изделие прошло необходимую сертификацию после ряда испытаний и в полном объеме отвечает предъявляемым международным и российским требованиям стандартов.

Параметры автомобильных дисков 👈 ВСЁ ПРОСТО

Как самому измерить параметр PCD на дисках?

На литых моделях, как правило, все эти показатели указываются на упаковке или они выдавлены на поверхности. Если таковой нет, то измерить PCD на диске можно и самостоятельно.

Это имеет смысл и по той причине, что некоторые производители указывают параметры немного больше тех, которые есть на самом деле. Лучше сначала уточнить диаметр у производителя, а потом проверить данные самому. Как говорится: доверяй, но проверяй.

В измерении диаметра PCD нет ничего сложного, но к этому делу не стоит подходить спустя рукава, ведь между 4х98 и 4х100 разница только кажется скромной. Чаще всего замеры диаметра проводят с помощью штангенциркуля. Возьмем стандартный колесный диск с пятью отверстиями и сделаем два измерения:

• От внутреннего края крепежного отверстия до ближней кромки центрального отверстия. К примеру, получаем 20 мм.
• От внешнего края крепежного отверстия до дальней кромки центрального отверстия. Здесь получилось 92 мм.

У вас получится два значения, которые потребуется сложить, и получится нужный нам диаметр PCD. 92 мм + 20 мм = 112 мм. В результате, у нас получился PCD равный 5х112.

Если штангенциркуля у вас нет под рукой, то можно попробовать измерить колесо линейкой. Здесь технология измерения диаметра такая же, как в предыдущем случае, но не всегда удается получить точные данные из-за погрешности. Главное, следите, чтобы линейка проходила точно через середину главного отверстия.

Еще можно попробовать обойтись обычным канцелярским циркулем, который есть у каждого школьника. Но этот способ не особо точный, и использовать его нужно в крайнем случае. Ставим иглу в сердцевину диска и очерчиваем окружность вдоль центров крепежных отверстий. Потом фиксируем радиус, прикладываем циркуль к линейке два раза и получаем диаметр.

Часто можно встретить еще один способ: измерить расстояние между центрами двух дальних отверстий под крепеж и умножить на коэффициент:

• Для колесного диска с тремя отверстиями умножаем на 1,155;
• Четыре диска – 1,414;
• Пять – 1,701;
• Шесть – 2,0.

Для дисков с тремя или пятью болтовыми отверстиями точным такое измерение не будет, но его легко скорректировать, просто сравнив со стандартными типоразмерами новых дисков. Легче всего и без коэффициента измерить диаметр диска, если на нем четыре или шесть отверстий под крепеж – просто мерим расстояние от крайней точки двух противоположных отверстий, а потом измеряем диаметр ступичного отверстия и складываем получившиеся результаты.

Если у вас осталась инструкция по эксплуатации автомобиля, то можно не искать штангенциркуль или линейку, а просто заглянуть в раздел с техническими характеристиками. Или найти ваше колесо в Интернете.

Сейчас во многих магазинах имеются данные по диаметру PCD и другим параметрам автомобилей, и покупателю вовсе не нужно волноваться, что он ошибется. Наш интернет-магазин поможет подобрать диск по марке вашего автомобиля и другим характеристикам. Вам нужно только ввести свои данные и закинуть покупку в Корзину. Наш фильтр предложит все модели, которые допускается ставить на тот или иной автомобиль. Заметьте, что единственный параметр, остающийся неизменным в любом случае, это PCD.

Как правило, эти характеристики стандартизированы у разных производителей автомобилей. К примеру, у современных моделей марки Audi диаметр PCD диска всегда равен 5х112, BMW выпускает автомобили с размером 5х120, Ford имеет очень довольно маленькую сверловку – 5х108, на отечественных ВАЗ она еще меньше – 4х98. Учитывайте эти параметры и с подбором колесных дисков проблем быть не должно.

Если вам почему-то нужно поставить колесо от другого производителя, делать это нужно с оглядкой, а лучше уточнить информацию у производителя – возможно, диски для разных марок в принципе несовместимы.

Полезные советы

Прежде всего, если использовать оригинальные «штатные» диски, все параметры (DIA, PCD, ET) будут именно такими, как и предусмотрено производителем авто. По этой причине стоимость оригинальных литых или кованых дисков достаточно высокая, при этом выбор моделей достаточно ограничен. К сожалению, наиболее подходящим вариантом по цене при выборе стандартных дисков остается обычный стальной штампованный диск.

• Если же выбирать из не оригинальных дисков, тогда на все без исключения параметры следует обращать внимание. Дело в том, что найти диск, который будет полностью соответствовать заводским параметрам, сложно. Причина — изготовители стараются сделать диски максимально универсальными, то есть реализовать возможность их установки на как можно большее количество разных авто.

В результате центральное отверстие DIA зачастую больше, чем необходимо. Для подгонки следует использовать набор переходных колец. Что касается PCD, центровку колеса реализуют по сверловке. Для дисков с неподходящим вылетом, но подходящей сверловкой, используют проставки между привалочной плоскостью диска и ступицей. Так удается откорректировать вылет диска.

При этом полное центрирование осуществляется по коническим или сферическим поверхностям во время крепления диска болтами или гайками. Однако с учетом того, что производители не оригинальных дисков выполняют сверловку с определенными допусками диаметра в большую сторону, подобрать диск по PCD может быть затруднительно.

При этом отличия даже на 2 мм (например, вместо 4х100 поставить диск 4х98) могут привести к печальным последствиям. Дело в том, что в таком случае из всех 4 гаек или болтов только одна будет нормально затянута, тогда как остальные три займут не то положение, которое нужно. Результат- крепеж не будет затянут или будет затягиваться с перекосами. Так или иначе, колесо не будет полностью «сидеть» на ступице.

Естественно, при езде, даже с учетом нормальной балансировки колес, возникнут вибрации, крепеж будет испытывать большие нагрузки, колесные гайки могут открутиться и т.д. Получается, даже незначительное отклонение по разболтовке является недопустимым, так как для фиксации колеса болты нужно затягивать очень сильно, при этом гайки все равно будут не дотянуты.

• Выходом в сложившейся ситуации, когда параметр сверловки диска не совпадает со штатным, является использование особого крепежа. На машинах с креплением диска болтами следует использовать особый болт-эксцентрик со смещаемым конусом.

Данный крепеж встречается редко по сравнению с болтами, однако при необходимости можно поискать именно такой вариант. Кстати, вместе с таким типом крепежа важно использовать центровочные кольца, так как предполагается параллельное использование данных решений.

Также отметим, что в продаже можно встретить диски с двойной сверловкой (например, сверловка 5×100/114.3). На таком диске будет выполнено сразу 10 отверстий, при этом первые 5 под сверловку 100, а оставшиеся под 114.3. Решение позволяет использовать такие диски на автомобилях, разболтовка дисков которых должна быть 5×100 или 5х114.3.

Что такое PCD? И как найти крепеж диска!

Что такое штатный размер дисков

Штатный размер дисков — это характеристика колёс, которые ставятся автомобильным концерном на заводе в соответствии с требованиями технологии, классом транспортного средства, а также проведённым прочностным расчётам со стороны инженерного персонала предприятия.

Магазин колёсных дисков

Сходя с конвейера, автомобиль приобретает следующие базовые параметры колёсных дисков:

• Форма закраины обода, предназначенной для надёжной фиксации покрышки. Этот параметр для легковых автомобилей, вне зависимости от модели и модификации, как правило, выражается в буквенном обозначении J или JJ.
• Ширина обода изделия, от которого зависит конечная размерность покрышки. Она выражается в дюймах с шагом 0,5 единиц. Как правило, стандартные марки авто имеют диапазон этой размерности от 4 до 12 дюймов, что соответствует резине от 145 до 345 мм.
• Самый важный параметр — это радиальность изделия, которая определяется как величина диаметра обода без учёта кромок и составляет от 12 до 24 дюймов, соответственно, записывается как R12, R13, …, R22, R23, R24. От этого важного параметра зависит радиальность шины, которая должна быть аналогичной этой величине, а также её профиль в зависимости от размера колёсной арки и технических требований заводского производителя. Так, на R16 для Toyota Land Cruiser 200 можно поставить резину с высотой профиля 90 мм. Та же радиальность, но для ВАЗ 2110, влечёт за собой лишь низкопрофильные покрышки с размерностью 35-40 мм.
• Также на заводе назначается требуемый для конкретной марки диапазон вылетов колеса, то есть параметр ЕТ, или величина в проекции от места фиксации диска к ступице до его привалочной плоскости с внутренней стороны. Так, чем больше величина ЕТ, тем глубже колесо будет сидеть под колёсной аркой и наоборот. Эта размерность дисков может быть отрицательной, и в таком случае диск будет немного выступать за габариты кузова. Средний диапазон этого параметра составляет от -25 мм до +50 мм.
• Если предыдущие параметры допускают небольшой разброс в размерностях колеса, то такие показатели, как сверловка и разболтовка, как правило, должны быть едины, в противном случае колесо просто не встанет на ступицу.

Ширина обода диска и посадочный габарит

• Сверловка колеса — это размер центрального отверстия диска, при помощи которого он садится на ось. Составляет, как правило, от 50 до 120 мм, в зависимости от модели, бренда и класса транспортного средства.
• Разболтовка диска — это параметр, при котором определяется количество шпилек на ступице и их длина. Предназначены для крепления колеса. Для малолитражных авто шпильки делаются с параметрами 4×98, 4×100, то есть диск фиксируется на 4 анкера длиной по 98 или 100 мм каждый. В случае с авто бизнес-, премиум-класса или внедорожниками, количество крепежей возрастает до 5 или 10 штук, а длина их может увеличиваться до 150 мм.

Важно
! Колесо имеет собственную маркировку, которая записывается как 6,0J x 16 ET45 5×114 d66,1, где учтены все перечисленные выше размерные параметры диска.

Как узнать посадочный диаметр диска в сантиметрах

Если водитель, выбирая колёсные диски, сильно сомневается в корректности своей покупки из-за того, что не уверен в размерности PCD, он может самостоятельно проверить соответствующий показатель, последовательно проведя достаточно простые измерительные операции:

• Он может взять обычный циркуль и аккуратно очертить окружность вдоль расположения всех болтов, последовательно соединяя их один за другим, а потом, если окружность сомкнулась, просто приложить развёрнутый инструмент к линейке, измерить расстояние в миллиметрах и разделить полученный результат на 10, чтобы перевести его в сантиметры.
• Также данная процедура может быть проделана при помощи циркуля-измерителя, что даст более точный результат.
• Кроме того, если под рукой нет подобных канцелярских приборов, автолюбитель может воспользоваться обычной рулеткой или линейкой, измерив расстояние от каждой накидной гайки до центра диска. Скорее всего, каждый раз у него будет погрешность при измерении, однако параметры унифицированы производителями, поэтому этот показатель будет сильно приближен к одному из типовых значений на маркировке нового колеса в автомобиле. После измерения полученную величину радиуса необходимо умножить на два, чтобы определить диметр изделия.

Совместимость разболтовки колесных дисков

Обычно особенности конструкции не вызывают никаких вопросов. С разболтовкой дело обстоит иначе.

Очень важно все делать правильно, т.к. совместимость разболтовки колесных дисков напрямую влияет на вашу безопасность при движении автомобиля

В нашем примере 5/112 цифра 5 означает количество болтов, которые прикручиваются к ступице, 112 говорит о диаметре окружности, где эти болты разместятся.

Если при выборе разболтовки ваших размеров нет, и вы решили выбрать, например вместо 4/98 разболтовку 4/100, то будьте готовы, что в скором времени из-за неверных параметров у вашей машины просто слетит колесо, так как после небольшого биения, которое в скором деформирует диск и ступицу, в итоге разобьются подшипники, полетит подвеска, а значит пострадает и ваша безопасность.
