Не работает звуковой сигнал ВАЗ

Неработающий звуковой сигнал на автомобиле – очень опасная неисправность. Самое неприятное, что узнают об этой поломке как раз тогда, когда сигнал нужен больше всего – в опасной ситуации на дороге. Из-за чего может отказать сигнал?
Существует несколько причин, по которым звуковой сигнал может перестать работать. Почти все они электрические и подразумевают простое отсутствие контакта там, где он должен быть. Пройдемся по всем:

Сгорел предохранитель звукового сигнала

Самая первая и легкая проверка, которую можно выполнить при неработающем звуковом сигнале – целостность предохранителя. Если он оказался сгоревшим, значит в машине возможно наличие короткого замыкания. Попробуйте вставить целый предохранитель, соответствующий номиналу (Как выбрать предохранитель. Цвета и номиналы). Если он так же сгорит, значит, короткое замыкание реально присутствует. Если нет, то возможно предохранитель просто исчерпал свой ресурс и стоит обратить внимание на другие причины.

Не работает кнопка звукового сигнала

Сигнал в большинстве автомобилей включается кнопкой в центре руля. Встречаются вариации с кнопкой в подрулевом выключателе или определенным положением этого самого выключателя, но это редкость.

Внутри рулевого колеса на самом деле присутствует целая куча мест, где может пропасть контакт приведя к отказу «бибикалки». Чтобы понять, где именно они могут располагаться, нужно понять, как вообще включается звуковой сигнал в машине. Посмотрим схему.

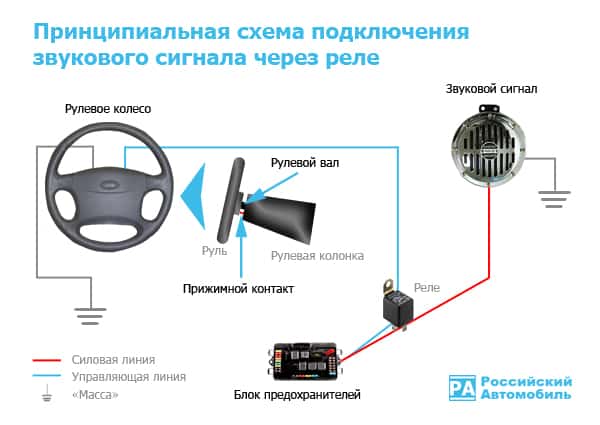

Схема подключения звукового сигнала через реле

Данная схема подразумевает наличие реле включения сигнала. Такое реле есть на всех современных автомобилях. На отдельной категории автомобилей (например, вазовской классике), реле нет. В этом случае сигнал подключается непосредственно через кнопку на руле.

Из схемы видно, что существуют две электрические цепи: управляющая и силовая. Силовая цепь питает сигнал и не приходит в салон автомобиля, управляющая, наоборот, приходит на руль. При нажатии кнопки сигнала, управляющие контакты реле замыкаются, подключают силовую цепь и сигнал включается. Что такое реле, управляющие и силовые контакты, читайте в статье: как работает реле в автомобиле.

Управляющий ток от реле передается с рулевой колонки на руль через плавающий контакт. Он может быть один, а может и два. Данные контакты трутся о специальное токопроводящее кольцо, встроенное в руль в месте его крепления к рулевому валу. Благодаря тому, что контакты подпружинены, они постоянно прижаты к кольцу, обеспечивая передачу тока в рулевое колесо в любом его положении.

Дальше напряжение по короткому проводу передается на кнопку и при ее нажатии электрическая цепь замыкается на «массу» – сигнал включается. Теперь о неисправностях, которые могут случиться в рулевом колесе.

ВНИМАНИЕ!

Все работы, связанные с разборкой рулевого колеса на автомобилях с подушками безопасности, лучше доверить автосервису. Неквалифицированные действия могут вызвать срабатывание подушки, что может привести к травмам, опасным для жизни!

– Истертые контакты

Прижимные контакты на рулевой колонке трутся о контактное кольцо при любом движении рулем и со временем истираются. Рано или поздно может настать момент, когда они уже не достанут до контактного кольца на рулевом колесе и тогда нажатие кнопки сигнала ни к чему не приведет. Чтобы избежать этого, во время снятия руля для какого-либо ремонта необходимо смазывать контакты и кольцо на руле токопроводящей смазкой, например, графитовой. Подобная обработка уменьшит трение контактов о кольцо и продлит срок их службы.

Установка на звуковой сигнал ВАЗ 2107 дополнительной кнопки

Подвижный контакт рулевого колеса с рулевой колонкой ВАЗ 2107 со временем выходит из строя. Его ступня теряет гибкость, и контактные части перестают соприкасаться. Чтобы этого не происходило, автовладельцы часто устанавливают дополнительную кнопку для включения звукового сигнала, дублирующую функцию кнопки на рулевом колесе, то есть подключение реле к массе. Устанавливается в любом удобном месте, обычно на приборной панели возле руля.

Эту кнопку можно установить следующим образом.

1. Проделаем на приборной панели отверстие подходящего диаметра.
2. Установите пуговицу в проделанное отверстие.
3. Если кнопка трехконтактная, определите, какие контакты замыкаются при нажатии кнопки. Это можно сделать с помощью мультиметра.
4. В общем жгуте проводов найдите провод, идущий к кнопке датчика звука руля. Этот провод обычно серый с черной полосой.
5. Подключите этот провод или параллельный провод к одному из контактов кнопки.
6. Подключите этот провод или параллельный провод к одному из контактов кнопки.

Подключенная таким образом кнопка будет выполнять те же функции, что и кнопка на рулевом колесе.

Личный опыт показывает, что пользоваться сигнальной кнопкой, установленной на приборной панели, неудобно. Вы не привыкнете к нему достаточно, чтобы пищать, не глядя на него. В результате вы теряете драгоценные доли секунды, которые могут оказаться чрезвычайно важными. Стоит потратить деньги и потратить некоторое время на то, чтобы починить гудок на руле.

ремонт звукового сигнала

Ремонт сигнала Ваз2107

#Ремонт#сигнала#ваз 2107

Где располагается сигнал на автомобиле ВАЗ-2107

Отечественный автопроизводитель выпускает на рынок сразу несколько модификаций полюбившейся потребителям модели автомобиля ВАЗ-2107. Конструкция и расположение в каждой из них имеет ряд своих особенностей:

• в некоторых вариантах авто используется лишь один звуковой сигнал, который монтируется сразу же за фронтальной облицовкой радиатора охлаждения. В данном случае вы сможете легко добраться до детали и заменить ее, если в этом возникнет необходимость;
• ряж модификаций оснащается сразу двумя звуковыми сигналами. Они устанавливаются непосредственно за радиатором и имеют разную тональность, что позволяет довольно громко предупреждать пешеходов и водителей других автомобилей о возможной опасности столкновения.

В монтажном блоке и тех и других машин монтируется реле звукового сигнала РС-528, которое часто является одной из главных причин поломок данной детали.

Кроме того, в схему можно включить предохранитель F7, который исключает подачу чрезмерно высокого напряжения и его перепады, а также кнопку, расположенную непосредственно на рулевом колесе.

Не работает гудок ваз 2107

Звуковой сигнал Лада Калина

Устройство звукового сигнала на ВАЗ 2107

Автомобили ВАЗ 2107 комплектуются в зависимости от года выпуска двумя вариантами исполнения звуковой сигнализации. На моделях с 2000 года выпуска установлен звуковой сигнал на ВАЗ 2107, состоящий из двух раздельных устройств. Один источник издает низкие тона, а второй высокие. Фиксируются устройства непосредственно на специальные кронштейны, и располагаются с левой стороны от радиатора, под решеткой.

Ранние модели выпуска автомобилей ВАЗ 2107 оснащены неразборными источниками излучения звука, которые издают только один тон. Крепится изделие также на передней части возле радиатора. Схема подключения элемента простая, и в случае выхода из строя, устранить поломки не составит большого труда.

Устройство звукового сигнала на 2 источника имеет следующий вид:

1. К источнику создания звука подведено два провода. Один из проводов имеет красный цвет, а второй черный. Красный провод — это плюсовой контакт, который постоянно под напряжением 12В.
2. Второй провод «минус» — он обесточен, и включается только при замыкании контактов. Как только соединяются контакты, на оснастку поступает ток, тем самым образуя звуковые колебания.

Контакты располагаются на руле, и при нажатии на кнопку, происходит их замыкание. В качестве контактов используются пружины с контактным кольцом. Контактное кольцо находится на обратной стороне руля, и обеспечивает качественный контакт при нажатии кнопки. Кроме источников и кнопки, в конструкции звуковой сигнализации ВАЗ 2107 также имеются реле и предохранитель. Реле предназначается для того, чтобы снизить величину тока, протекающего к кнопке устройства.

За величиной тока следит также предохранитель F7, расположенный в цепи. Величина плавкой вставки составляет 20А для инжекторных семерок, а также 16А для карбюраторных старых версий ВАЗ 2107.

Это интересно! Одновременно в цепи звукового сигнала включен вентилятор охлаждения, поэтому частые проблемы с перегоранием предохранителей — это профессиональная «болезнь» на семерках.

Неисправности звукового сигнала семерки

Причины неисправностей звукового сигнала на семерке бывают трех видов:

1. Перестал работать ЗС полностью.
2. Звук при нажиме кнопки появляется, но он слабый и хриплый.
3. Самопроизвольное срабатывание устройства.

Каждая поломка имеет свои основные причины, поэтому рассмотрим их подробно.

Слабый или неестественный звук

При эксплуатации ВАЗ 2107 владельцы сталкиваются с такой неисправностью, как ослабление звука сигнала. Звук становится хриплым, прерывистым и очень тихим. Многие автовладельцы грешат на то, что причиной этой поломки является засорение мембраны мусором, а также коррозионное воздействие. Решить проблему можно при помощи прочистки, но так как устройство неразборного типа, то почистить его внутри невозможно.

Чтобы проверить исправность устройства, его необходимо напрямую подключить к аккумуляторной батарее. На корпусе устройства находится регулировочный винт, поэтому в случае неработающего сигнала, может помочь регулировка. Если мембрана повреждена, то спасет только замена гудка на семерке.

Неисправности реле и предохранителя

Первым делом, если при нажатии на кнопку сигнала, отсутствуют признаки его работоспособности, то проверку необходимо начинать непосредственно с предохранителя. Как выше уже было отмечено, на семерках предохранитель звукового сигнала — это профессиональная «болячка».

Чтобы убедиться в том, что причиной является предохранитель, то его следует проверить первым делом. Используя мультиметр, выполняется прозвонка элемента. Часто неисправность устройства удается выявить визуально. Предохранитель защищает провода от их перегрева. Одновременно он предохраняет цепь не только сигнализации, но еще и двигателя вентилятора охлаждения.

Если часто приходится менять перегорающий предохранитель, то можно увеличить его номинал до 25А.

Чтобы найти плавкий элемент, понадобится открыть блок предохранителей. Если плавкий элемент целый, то проверить также необходимо и реле. Оно выходит из строя реже, но убедиться лишний раз в исправности не помешает.

Как снять и отремонтировать кнопку сигнала на руле на примере ВАЗ 2107

Выполнить самостоятельный ремонт кнопки сигнала на руле ВАЗ 2107 не составит большого труда.

Для этого достаточно ознакомиться со следующей инструкцией:

1. Изначально рекомендуется отключить массу с аккумулятора, так как предстоящая работа связана с электрикой. Это исключит вероятность появления короткого замыкания.
2. Для снятия верхней крышки рулевого колеса понадобится открутить с внутренней стороны два болта, воспользовавшись крестовой отверткой.
3. Сам руль демонтируется с помощью рожкового или обычного ключа на 24, которым откручивается фиксирующая гайка. Для окончательного снятия этой части потребуется выполнить качающие движения в разные стороны с одновременным давлением в свою сторону.
4. После снятия рулевого колеса можно обнаружить специальный контакт, который следует зачистить от окислений/загрязнений и подогнуть, если он расположен неправильно.
5. Вся конструкция собирается в первоначальное состояние в обратной последовательности.
6. Выполняет проверка работоспособности системы.
