Крышка радиатора: устройство и возможные неисправности

Автомобиль состоит из множества узлов и деталей, одни из которых требуют постоянного внимания, а другим достаточно и периодического осмотра. Даже небольшие, на первый взгляд, не очень важные детали могут доставить автолюбителю массу хлопот. Вот к таким незаметным устройствам и относится крышка радиатора, неисправность которой может стать причиной ряда проблем. Поэтому и постараемся разобраться: как проверить крышку радиатора и зачем она нужна в автомобиле.

Включили отопление а БАТАРЕЯ ТЕЧЕТ, как устранить. Как заменить резинку на радиаторе отопления.

Крышка радиатора, основные проблемы.Купил сварочный полуавтомат, анонс.

КРЫШКА РАСШИРИТЕЛЬНОГО БОЧКА. ПРИЗНАКИ НЕ ИСПРАВНОЙ КРЫШКИ. Принцип работы.

Устройство и принцип работы

Как правило, крышка радиатора располагается либо на самом радиаторе, либо на расширительном бачке охлаждающей жидкости. Отсюда следует правильно ее называть — как крышка системы охлаждения, а если в название еще вложить и функциональный смысл – то правильно по технической терминологии будет звучать – как перепускной клапан системы охлаждения двигателя внутреннего сгорания автомобиля.

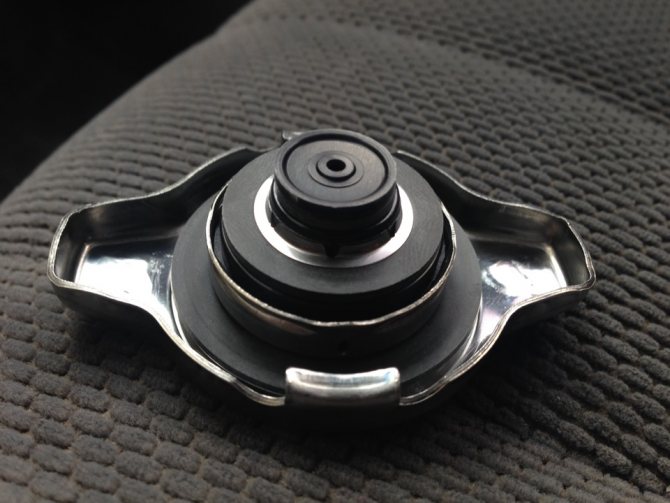

В зависимости от завода изготовителя и марки автомобиля устройство крышки радиатора может отличаться как внешним видом, так и сложностью технического механизма, но в любом случае оно будет состоять из следующих основных деталей:

• жестяной крышки с элементами поворотного зажима на горловине радиатора или расширительного бочка;
• уплотнительной резинки под крышку;
• механизма впускного клапана;
• механизма выпускного клапана;
• двух клапанных мембран в виде прорезиненых тарелок;
• корпуса крышки, где располагаются клапанные механизмы.

Функциональное назначение крышки радиатора заключается в регулировании давления охлаждающей жидкости в системе охлаждения ДВС. Поэтому система перепускных клапанов предназначается для эксплуатации в диапазоне температур от нижней точки в -40⁰ C до верхней в +125⁰ C. Нижняя точка обусловлена минимальной зимней температурой окружающего воздуха, а верхняя – пределом кипения охлаждающей жидкости при избыточном давлении в 100 кПа. То есть: -40⁰ C – это температура замерзания тосола и антифриза, а +125⁰ C – их точка кипения при небольшом избыточном давлении. Для воды эти приделы температур будут лежать соответственно от 0⁰ C до +105⁰ C.

Работа перепускных клапанов крышки системы охлаждения происходит примерно по следующей схеме из трех положений:

1. При +20⁰ C (условно) давление окружающего воздуха и жидкости в системе охлаждения равны, при этом оба клапана закрыты.
2. Двигатель автомобиля заведен и нагревается, из-за этого охлаждающая жидкость расширяется. При достижении определенного предела выпускной клапан открывается и выпускает излишки давления, при этом не позволяя жидкости закипать.
3. После отключения двигателя он начинает охлаждаться вместе с жидкостью системы охлаждения, которая, в свою очередь, уменьшается в объеме и создает разряжение. Вот тут и открывается впускной клапан для поддержания нормального давления.

Как работает крышка радиатора

Для того, чтобы лучше понять суть проверки крышки радиатора, для начала необходимо обсудить ее устройство и схему. В первую очередь необходимо отметить, что антифриз в системе охлаждения находится под повышенным давлением. Это обстоятельство сделано специально для того, чтобы повысить температуру кипения охлаждающей жидкости, поскольку рабочая температура двигателя немного превышает традиционные +100 градусов по шкале Цельсия. Обычно температура кипения антифриза находится в районе +120°С. Однако она зависит, во-первых, от давления внутри системы, а во-вторых, состояния охлаждающей жидкости (по мере старения антифриза снижается и температура его кипения).

Через крышку радиатора не только заливают антифриз непосредственно в корпус радиатора (хотя обычно доливают антифриз в расширительный бачок соответствующей системы), но и через нее выходит в расширительный бачок охлаждающая жидкость, превращенная в пар. Устройство крышки радиатора автомобиля достаточно простое. Ее конструкция подразумевает использование двух прокладок и двух клапанов — перепускного (другое название — паровой) и атмосферного (другое название — впускной).

Перепускной клапан размещен на подпружиненном плунжере. Его задача состоит в том, чтобы плавно контролировать давление внутри системы охлаждения. Обычно оно составляет около 88 кПа (отличается у разных автомобилей, а также зависит от условий работы двигателя у конкретного двигателя). Задача же атмосферного клапана противоположная. Так, он предназначен для обеспечения постепенного выравнивания атмосферного давления и повышенного давления внутри системы охлаждения в ситуации, когда двигатель выключен и остывает. Использование атмосферного клапана обеспечивает два аспекта:

Таким образом, перечисленные факторы являются ответом на вопрос, на что влияет крышка радиатора. На самом деле частичный выход ее из строя обычно приводит к тому, что температура кипения антифриза снижается, а это может привести к его закипанию в процессе работы мотора, то есть, перегреву двигателя, что само по себе очень опасно!

Возможные причины неисправности и способы их устранения

Существуют три основные неисправности крышки радиатора – это:

• деформация и износ уплотнительной резинки под крышкой, что исключает нормальную работу выпускного клапана по поддержанию избыточного давления в системе, из-за этого жидкость может как просто закипеть, так и постепенно выкипать;
• поломка механизма выпускного клапана, что может приводить к утечке охлаждающей жидкости;
• заклинивание мембраны впускного клапана, которое может стать причиной образования воздушных пробок в системе охлаждения.

Крышка радиатора ВАЗ 2107: почему рвет патрубки и печку

Первоначально следует отметить, что система охлаждения представляет собой немаловажную систему, от функционирования которой зависит нормальная работа мотора. Различные проблемы в системе охлаждения приводят к серьезным поломкам, поэтому их следует своевременно выявлять и устранять, чтобы избежать серьезных и дорогостоящих поломок.

Одним из важных элементов системы охлаждения автомобиля ВАЗ-2107 является крышка радиатора. Многие привыкли, что крышка – это обычная пробка, способствующая ограничению вытекания жидкости из емкости. Кроме этой основной функции, на крышку радиатора ВАЗ 2107 возложена еще одна важная функция, о чем узнаем подробно в материале.

Особенности крышки радиатора ВАЗ 2107

Крышка радиатора для автомобилей семейства Лада, в том числе и ВАЗ 2107, совмещает в себе две важные функции:

1. Ограничение вытекания ОЖ из системы, а точнее из радиатора.
2. Крышка также работает, как клапан.

Наличие пружины в конструкции пробки не является лишним, так как именно с ее помощью осуществляется стравливание избыточного давления из системы охлаждения. Пробка представляет собой металлическую конструкцию, состоящую из двух частей, соединенных между собой пружинным механизмом.

Важно знать! Исправной пробка считается тогда, когда пружина сжимается с усилием. Если при сжатии пружины прилагать усилия не требуется, то пробку следует немедленно заменить.

У многих автовладельцев ВАЗ-2107 часто возникает вопрос о том, как проверить крышку теплообменника(радиатора) на исправность? Сделать это достаточно просто, для чего существует два способа, о которых будет рассказано ниже.

Принцип функционирования крышки теплообменника на ВАЗ 2107

Принцип работы пробки радиатора достаточно прост. Данный элемент имеет впускной и выпускной клапаны, посредством которых теплообменник соединяется с расширительным бачком с помощью шланга. Впускной клапан не прижат к прокладке, поэтому циркуляция жидкости при нагревании или охлаждении мотора осуществляется в расширительный бачок.

Когда температура ОЖ увеличивается, впускной клапан не успевает осуществить ее выпускание в бачок расширителя, после чего закрывается. Когда давление увеличивается до 50 кПа, то происходит открытие выпускного клапана. В результате часть жидкости перетекает в бачок расширителя. В пробке расширительного бачка имеется резиновый клапан, который срабатывает при достижении давления в бачке, близкого к атмосферному.

Важно знать! Со временем нарушается функционирование пробки радиатора. Данное изделие не подлежит ремонту, поэтому его следует заменить на новую.

Особенности проверки исправной работы пробки теплообменника на семерке

Как проверить исправность пробки радиатора охлаждения автомобиля ВАЗ 2107? Проверка осуществляется двумя способами:

1. Оценивается внешний вид пробки, а также исправность пружинки.
2. Проверяется исправность при работающей крышке. Для этого требуется сжать рукой патрубок, который подходит к теплообменнику.

Крышка радиатора ВАЗ 2107 назначение и проверка

Как полностью слить охлаждающую жидкость. Где находится сливная пробка охлаждающей жидкости

Первоначально следует отметить, что система охлаждения представляет собой немаловажную систему, от функционирования которой зависит нормальная работа мотора. Различные проблемы в системе охлаждения приводят к серьезным поломкам, поэтому их следует своевременно выявлять и устранять, чтобы избежать серьезных и дорогостоящих поломок.

Одним из важных элементов системы охлаждения автомобиля ВАЗ-2107 является крышка радиатора. Многие привыкли, что крышка – это обычная пробка, способствующая ограничению вытекания жидкости из емкости. Кроме этой основной функции, на крышку радиатора ВАЗ 2107 возложена еще одна важная функция, о чем узнаем подробно в материале.

Особенности крышки радиатора ВАЗ 2107

Крышка радиатора для автомобилей семейства Лада, в том числе и ВАЗ 2107, совмещает в себе две важные функции:

1. Ограничение вытекания ОЖ из системы, а точнее из радиатора.
2. Крышка также работает, как клапан.

Наличие пружины в конструкции пробки не является лишним, так как именно с ее помощью осуществляется стравливание избыточного давления из системы охлаждения. Пробка представляет собой металлическую конструкцию, состоящую из двух частей, соединенных между собой пружинным механизмом.

Важно знать! Исправной пробка считается тогда, когда пружина сжимается с усилием. Если при сжатии пружины прилагать усилия не требуется, то пробку следует немедленно заменить

У многих автовладельцев ВАЗ-2107 часто возникает вопрос о том, как проверить крышку теплообменника(радиатора) на исправность? Сделать это достаточно просто, для чего существует два способа, о которых будет рассказано ниже.

Принцип функционирования крышки теплообменника на ВАЗ 2107

Принцип работы пробки радиатора достаточно прост. Данный элемент имеет впускной и выпускной клапаны, посредством которых теплообменник соединяется с расширительным бачком с помощью шланга. Впускной клапан не прижат к прокладке, поэтому циркуляция жидкости при нагревании или охлаждении мотора осуществляется в расширительный бачок.

Когда температура ОЖ увеличивается, впускной клапан не успевает осуществить ее выпускание в бачок расширителя, после чего закрывается. Когда давление увеличивается до 50 кПа, то происходит открытие выпускного клапана. В результате часть жидкости перетекает в бачок расширителя. В пробке расширительного бачка имеется резиновый клапан, который срабатывает при достижении давления в бачке, близкого к атмосферному.

Важно знать! Со временем нарушается функционирование пробки радиатора. Данное изделие не подлежит ремонту, поэтому его следует заменить на новую

Особенности проверки исправной работы пробки теплообменника на семерке

Как проверить исправность пробки радиатора охлаждения автомобиля ВАЗ 2107? Проверка осуществляется двумя способами:

1. Оценивается внешний вид пробки, а также исправность пружинки.
2. Проверяется исправность при работающей крышке. Для этого требуется сжать рукой патрубок, который подходит к теплообменнику.

Для проведения такой проверки необходимо, чтобы двигатель был еще теплый, что означает наличие остаточного давления в системе. Если при сдавливании патрубка рукой будет слышен звук «хрюканья», возникающей в крышке теплообменника, этот звук и является признаком функционирования клапана крышки. Если клапан будет неисправным, то избыточное давление в устройстве может привести к разрыву патрубков, радиатора и даже печки.

Как проверить крышку радиатора.

Когда возникают проблемы с функционированием охлаждающей системы, уделите внимание обязательно такому немаловажному элементу, как пробка радиатора. Убедитесь в ее исправности. Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя

Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше

Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя. Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше.

Зачем нужна крышка радиатора

Крышка радиатора выполняет не только роль барьера, предотвращающего выплескивание антифриза из расширительного бачка, как думают многие автомобилисты. На самом деле это достаточно сложное устройство, состоящее из двух клапанов.

Клапан впуска допускает попадание антифриза в бачок при изменении температуры двигателя автомобиля. Если температура поднимается или происходит закипание, то впускной клапан не имеет возможности подать достаточное количество жидкости в расширитель. Он полностью закрывается, тем самым изолируя расширительный бачок и систему охлаждения.

При дальнейшем росте давления срабатывает уже клапан выпуска, некоторая часть объема охлаждающей жидкости поступает в расширительный бачок, тем самым давление сбрасывается. Если давление не сбросить вовремя, то систему охлаждения просто разорвет в одном из самых слабых ее мест. Как правило, это места соединения патрубков. Кроме того, перегрев двигателя, вызванный неисправностью крышки радиатора, может привести к серьезной деформации составляющих его элементов, таких как головка блока цилиндров, и последующему выходу из строя всего агрегата.

Ремонт конструкции и замена радиатора

Датчик температуры охлаждающей жидкости в ВАЗ-2107 не подлежит ремонту, но его можно самостоятельно заменить. Перед этим необходимо слить антифриз в подготовленную емкость, предварительно дав ему остыть. Далее следует вытащить клеммы с контактов старого датчика, выкрутить его с помощью ключа и, сохранив или заменив медную прокладку, установить новый датчик.

Остальные элементы системы включения вентилятора также можно самостоятельно заменить на новые, а неисправный радиатор — попытаться починить.

Чаще всего бороться приходится с трещинами в корпусе радиатора. Устранить их можно с помощью специальных химических добавок — герметиков, заливаемых внутрь устройства. Такой способ закроет течь лишь на некоторое время, поэтому надежнее заклеить трещину холодной сваркой — она производится с использованием пластилиноподобной смеси, застывающей при контакте с металлом. Самый же действенный способ устранить повреждение — использовать паяльник.

Если радиатор алюминиевый, то для качественного ремонта требуется иметь при себе специальные флюсы, тогда как для пайки медного или латунного радиатора понадобятся только паяльная кислота, канифоль и олово.

Перед ремонтом необходимо слить охлаждающую жидкость, а затем демонтировать радиатор:

• снять шланги с патрубков, предварительно ослабив хомуты;
• открутить крепежные болты, используя ключ на 10;
• извлечь радиатор;
• отсоединить вентилятор, используя ключ на 8.

Радиатор охлаждения, демонтаж, снятие с авто…

Сама пайка включает следующие этапы:

• зачистить, обезжирить поврежденный участок и обработать его с помощью канифоли или кислоты;
• разогреть паяльник, растопить им олово, равномерно залить оловом место повреждения;
• подождать, пока олово остынет;
• смыть кислоту.

Далее радиатор можно устанавливать на место. Делать это следует в порядке, обратном демонтажу. Замена радиатора производится аналогичным образом, исключая этап пайки.

Как проверить крышку радиатора

Если из под крышки уже течет, то проверять ее смысла нет. Однако лучше предотвратить такую ситуацию, не допустив нарушения герметичности, и заменить крышку вовремя. Это можно сделать, если периодически проводить осмотр.

Для того чтобы проверить исправность крышки радиатора, ее необходимо для начала снять и внимательно осмотреть. Основные визуальные признаки того, что крышку пора менять:

• глубокие царапины;
• наличие ржавчины;
• деформация;
• трещины, нарушающие герметичность.

Кроме этого, нужно обязательно проверить ход пружины крышки. Если сжать ее можно без особых усилий, то крышка подлежит замене.

Проверку работы системы клапанов лучше доверить специалистам автосервиса. Если момент срабатывания клапана на открытие не соответствует нормам, то крышку радиатора нужно менять.

Как проверить работу крышку радиатора

Проверить исправность крышки радиатора можно несколькими методами. Для этого нужно следовать представленному ниже алгоритму.

• Визуальный осмотр. В первую очередь необходимо визуально проверить состояние крышки. В идеале она не должна иметь механических повреждений, сколов, вмятин, царапин и так далее. Если имеют место перечисленные повреждения, то рано или поздно на их месте возникнет очаг коррозии, который будет постоянно расширяться. Такую крышку можно или зачистить и покрасить заново, или поменять на новую. Второй вариант предпочтительнее.
• Проверка пружины. Конструкция каждой крышки радиатора подразумевает наличие пружины, которая служит частью предохранительного клапана. Для проверки нужно сдавить ее пальцами. Если она сдавливается очень легко — значит, она негодная, и ее нужно заменить (в случае, если крышка разборная). Однако чаще всего крышки являются неразборными, поэтому она полностью подлежит замене.
• Проверка атмосферного клапана. Для проверки его нужно потянуть и открыть. Далее отпустить и проверить, чтобы он полностью закрывался. Также в процессе проверки нужно обязательно проверить седло клапана на предмет наличия в нем грязи или отложений, которые могут появиться в процессе испарения старого антифриза. Если грязь или отложения имеются, то вариантов два. Первый — попробовать почистить седло. Второй — заменить крышку на новую. Однако все зависит от степени загрязнения внутренней поверхности вакуумного клапана.
• Проверка срабатывания клапана. Для этого необходимо воспользоваться специальным прибором. О нем чуть далее.

Как заменить крышку радиатора

Для того чтобы заменить крышку радиатора, ее сначала нужно приобрести. Так как этот элемент системы охлаждения двигателя достаточно важен, не стоит экономить, покупая некачественную дешевую продукцию неизвестных производителей. В первую очередь можно отметить такие фирмы как TAMA и MASUMA. Крышки этих производителей отличаются хорошими эксплуатационными характеристиками, надежностью и при этом невысокой ценой. Менять их приходится сравнительно редко, не чаще каждых 50 тыс. км пробега. Чтобы не забыть, можно совмещать этот процесс с заменой тормозных колодок, при этом периодичность будет примерно одинакова.

Перед походом в магазин следует знать, какая крышка радиатора установлена именно на вашем автомобиле. Могут быть различия по способу крепления и размерам у разных марок автомобилей. Можно захватить старую крышку с собой в магазин в качестве образца.

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону (звонок по России бесплатный).

Заменить крышку достаточно просто самостоятельно. Она легко откручивается руками, а на ее место ставится новая. Главное, делать это при холодном двигателе, иначе можно обжечься. Закручивать крышку следует основательно, не допуская возможного самопроизвольного откручивания из-за вибрации.
