Изучаем схему катушки зажигания автомобиля ВАЗ 2106

Зажигание ВАЗ 2101

1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.

Зажигание ВАЗ 2106

1 – выключатель зажигания; 2 – блок предохранителей и реле; 3 – блок управления ЭПХХ; 4 – генератор; 5 – электромагнитный клапан; 6 – микропереключатель; 7 – свечи зажигания; 8 – распределитель зажигания; 9 – катушка зажигания; 10 – аккумуляторная батарея.

Зажигание ВАЗ 2114

1. Схема бесконтактной системы зажигания: 1 – бесконтактный датчик; 2 – датчик-распределитель зажигания; 3 – свечи зажигания; 4 – коммутатор; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания.

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

Признаки неисправного модуля зажигания могут быть и такие:

• неуверенный запуск двигателя или отказ при запуске;
• провалы при резкой смене оборотов;
• высокий расход топлива;
• не работают два цилиндра, двигатель лихорадит;
• отсутствие динамики;
• резкое падение мощности;
• падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

Проверка катушки зажигания выполняется одним из 2-х способов. Простейший: снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра.

При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам пригодится только мультиметр, далее следуйте пошаговой инструкции:

1. Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
2. Проверяем импульсы с ЭБУ на колодке проводов. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
3. Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
4. Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом. Отклонение не допускается.
5. Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Полезное: Распиновка датчика расхода воздуха ВАЗ. Проверка и ремонт ДМРВ

Порядок снятия и установки катушки зажигания на старые модели ВАЗ:

1. Сначала отсоедините центральный высоковольтный провод, ведущий к трамблеру (распределителю зажигания).
2. Отключите все провода питания от контактов катушки. Так как они крепятся с помощью гаек, то для этого понадобится ключ на 8.
3. Если вы не знаете, какие провода потом подключать к какому именно разъему, то лучше сразу запомнить или как-нибудь пометить их, чтобы потом при установке подсоединить их правильно.
4. Открутите корпус катушки. Крепится он на зажиме (хомуте), который прижат к кузову автомобиля двумя гайками.
5. После проделанной работы можно вынимать катушку зажигания и производить ее замену при необходимости.

Для автомобилей ВАЗ нового типа:

1. Демонтируем «клемму-минус» с аккумуляторной батареи.
2. Снимаем верхнюю защитную крышку двигателя. Если объем мотора 1,5 литра, то этой детали нет, и этот шаг пропускается.
3. Вынимаем высоковольтные провода с катушки.
4. Теперь, при помощи ключа на 13, выкручиваем два крепежных элемента.
5. Ключом на 17, ослабляем один болт крепления катушки.
6. Вынимаем модуль.
7. Шестигранником откручиваем катушку от держателя.
8. Сборка проводится в обратном порядке.

Особое внимание стоит обратить на подключение, поскольку высоковольтные провода должны располагаться в строгом порядке, предусмотренном конструкции. Если этого не выполнить, то автомобиль будет троить или двигатель может вообще не запуститься.

Заменить катушку зажигания на ВАЗ достаточно просто. Даже начинающий автомобилист способен сделать это у себя в гараже, а если показалось все слишком сложно — обратитесь в автосервис. Особое внимание, стоит обратить на выбор изделия, поскольку от этого будет зависеть то, насколько хорошо будет работать двигатель и система зажигания.

Несмотря на схожесть в конструкции двигателя, система зажигания 1,5-литрового инжекторного 16-клапанного мотора отличается от мотора 1,6 на 16 клапанов.

В моторе 1,6 л применили электронную бесконтактную систему зажигания с индивидуальными катушками на каждой свече. Поэтому необходимость в модуле зажигания отпала.

Такая система надёжнее и дешевле в эксплуатации, поскольку при выходе из строя одной катушки, не нужно менять весь модуль целиком.

Конструкция модуля осталась прежней — две катушки зажигания (для 1-4 и 2-3 цилиндров) плюс ключи-коммутаторы в едином блоке. Искра подаётся в цилиндры попарно методом холостой искры.

Это значит, что искрообразование происходит в двух цилиндрах одновременно — в одном на такте сжатия (рабочая искра), во втором на такте выпуска (холостая искра).

2— 5,00

Если в ходе эксплуатации транспортного средства мотор стал «троить», снизились его мощностные характеристики, появились проблемы с пуском силовой установки, то корень зла следует искать в системе зажигания. Если предстоит тестировать автомобиль с двигателем карбюраторного типа, то задача упрощается.

Для тестирования этой системы, потребуется электроприбор типа мультиметра, а также отвертки с разными навершиями и плоскогубцы с изоляцией для работы под напряжением. Необходимо соблюдать технику безопасности при работе с системой зажигания, т.к. в цепи протекает электрический ток высокого напряжения. Рекомендуется иметь перчатки из резины или плоскогубцы с изоляцией.

Принципиальная схема катушки зажигания ВАЗ 2106 расположена здесь. На рисунке показано, как подключение катушки зажигания проводится в стандартном варианте.

Катушка зажигания, цена на которую приемлема для большинства российских автолюбителей, имеет номенклатурный код 8352.12. и представляет собой резервуар маслонаполненного типа с магнитным проводом разомкнутого типа.

Штатная катушка зажигания «шестерки», купить которую несложно в любом специализированном магазине автомобильных запчастей, оборудована 3 контактными выводами: «Б», «К» и выход под центральный провод высокого напряжения.

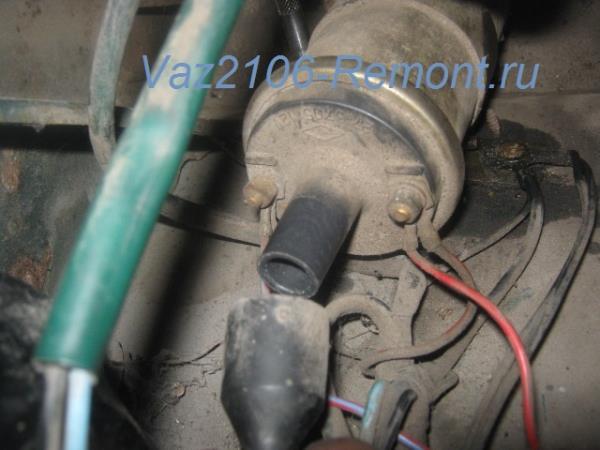

Подключение катушки зажигания происходит следующим путем: на вывод «Б» подсоединяется положительный провод аккумуляторной батареи через контакт выключателя зажигания.

На выход «К» подсоединяется выходные контакты обеих обмоток катушек зажигания и отрицательный провод аккумуляторной батареи через коммутатор.

К выходу высокого напряжения подсоединяется другой контакт вторичной обмотки и контакт провода высокого напряжения, ведущий к распределительному элементу прерывателя, который, при вращательном движении бегунка, занимается распределением высоковольтного тока на свечи зажигания.

Какие же неисправности катушки зажигания ВАЗ 2106 можно определить методом проверки? Если исключить такие дефекты, как неустойчивый контакт изделия с электропроводкой вследствие слабых креплений, то основной неисправностью катушки зажигания является слабая искра, которая не может «пробить» зазор больше, чем 5 мм. Рабочая катушка зажигания в исправном состоянии должна «пробить» зазор около 15 мм. В ином случае, «бобина» считается неисправной.

Обычная проверка катушки зажигания проводится на изделии, находящемся в электрической цепи транспортного средства. Основная цель проводимых мероприятий — замер показателей сопротивления катушки зажигания ВАЗовской «шохи», а именно — измерения величин резистентности всех обмоток и изоляционного сопротивления на массу.

Порядок работы:

1. Отсоединяем отрицательный провод от АКБ.
2. Снимаем элементы электропроводки от выходных контактов катушки.
3. Для проведения работ по ремонту необходимо обзавестись набором обычных слесарных инструментов, мегомметр или другой аналогичный прибор.
4. Проводим измерения сопротивления обмотки первичного типа, для этого контакты мегомметра подсоединяем к выводам низкого напряжения, которые следует почистить от загрязнений. Для изделий с номером 3122.3705 по номенклатуре сопротивление катушки зажигания должно составлять 0,43±0,04 Ом. Для изделий с номером 8352.12 по номенклатуре сопротивление катушки зажигания должно составлять 0,42±0,05 Ом.
5. Затем тестируем сопротивление обмотки вторичного типа, т.е. концевик мегомметра подключаем на выход «Б» изделия, а другой вывод подсоединяем на контакт высокого напряжения. Для изделий с номером 3122.3705 по номенклатуре сопротивление катушки зажигания должно составлять 4,08±0,40 Ом. Для изделий с номером 8352.12 по номенклатуре сопротивление катушки зажигания должно составлять 5,00±1,00 Ом.
6. И на финишной стадии необходимо протестировать изоляционное сопротивление на массу, т.е. первый выход мегомметра подсоединяем к корпусной части изделия, а второй по очереди к трем выводным контактам — 2 каналам низкого напряжения и 1 каналу высокого напряжения. Все измерения мегомметра должны быть не ниже 50 Мегаом. При иных показателях замеров требуется провести замену изделия.

Зажигание ВАЗ 2106

Нет искры ВАЗ 21099. Что делать ?

Раскидываем провода зажигания

КАТУШКА ЗАЖИГАНИЯ ВАЗ И ЕЁ ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Почему искра может отсутствовать?

Перечень ситуаций, по которым может отсутствовать искра в автомобильных свечах, очень велик, на это повлиять может всё что угодно. Попытаемся выделить наиболее часто появляющиеся причины на моделях 2109, 2114, 2110, 2106 автоконцерна ВАЗ:

• слабый заряд АКБ;
• проблема во ВВ-проводах;
• присутствуют неполадки в катушке зажигания;
• проблемы с цепью низких напряжений;
• проблемы с распределителем зажигания.

Также внимание надо обратить на то, какого качества контакты и электрические узлы. Контакты, конечно, можно проверить довольно легко, подёргав их немного пальцами рук

Кроме этого, желательно осмотреть все элементы системы зажигания. Если на них присутствует грязь, масло, вода — их надо тут же вытереть сухой тряпкой. После этого можно попробовать заводить автомобиль.

Проверяем высоковольтные провода

Ещё одна причина исчезновения искры может быть в высоковольтных проводах. Прежде всего, все провода должны иметь нормальный внешний вид, не должно быть каких-то потрёпанных мест и участков с нарушенной изоляцией. Если устранить это невозможно — нужно произвести замену ВВ-проводов.

Поиск искры нужно начинать с проводов, которые отходят от свечей. Нужно внимательно осмотреть все контакты и колпачки, которые надеваются на сами свечи. Свечи же все вместе просто так из строя выходят редко, поэтому сетовать на них не стоит.

Проверяем” катушку зажигания

Чтобы провести диагностику катушки, нужно достать основной провод из крышки распределителя. Далее, пробуем провернуть стартёр, дабы увидеть искру от провода.

• Искра образовалась — это говорит об исправности катушки. Значит, проблема заключается в прерывателе.
• При отсутствии искры неисправность искать надо в катушке зажигания.

Если было определено, что проблема заключается именно в катушке зажигания, то её придётся менять. В «немолодых» автомобилях ВАЗ, особенно 2109, 2106, 2114, 2110, это явление отнюдь не редкое.

Проверяем распределитель зажигания

Если есть вероятность того, что проблема заключается именно в прерывателе, то, чтобы произвести диагностику, нужно проводить осмотр его крышки с внутренней стороны:

• Визуально крышка цела и не имеет признаков поломки — промыть, лучше бензином, и поставить на место.
• Есть какие-то видимые признаки поломки или есть какие-либо трещины — требуется замена крышки.

Также нужно проверить на прерывателе центральный его контакт на наличие «зависаний». Это сделать легко: достаточно переместить его угольный наконечник.

Ещё одна проверка, которую можно и даже нужно произвести, — это проверка изоляции ротора прерывателя. Делается это так:

• Сперва центральный ВВ-кабель располагается на расстоянии пяти — восьми миллиметров от электрода.
• Далее, нужно замкнуть и разомкнуть несколько раз контакты. Это всё сделать надо при включённом зажигании.

Если в этом небольшом зазоре проскакивает хоть малейшая искра — это говорит о неисправности ротора. В подобных ситуациях он идёт под замену.

Проверяем цепь низкого напряжения

Для проведения диагностики подобной цепи можно воспользоваться контрольной лампой на 12 вольт мощностью до трёх ватт. Эту лампочку необходимо включить одним контактом на массу авто, другим — на клемму низкого напряжения. После манипуляций с подключением вручную замыкаются контакты прерывателя и включается зажигание. Если цепь исправна, то при замкнутых контактах лампочка тухнет, при разомкнутых — горит. Когда этого не происходит — нужно начинать поиск проблемы в обмотке катушки или в кабелях.

Если же лампа горит постоянно, то это указывает на один из видов неисправностей:

• Контакты прерывателя сильно окислены.
• Провод, ведущий от рычага к клемме прерывателя, оборван.
• Провод, который соединяет корпус с подвижным диском, оборван.

Окисленные провода нужно очистить, после чего система заработает. В любом другом случае необходимо более углублённое вмешательство.

Коротко о зажигании

Чтобы понять зачем в автомобиле бобина (это народное название), и какое участие она принимает в обеспечении движения, надо хотя бы обобщенно понять устройство систем зажигания.

Обязательно почитайте

Про все виды систем зажигания

Упрощенная схема работы бобины приведена ниже.

Плюсовой вывод катушки подключен к положительной клемме аккумулятора, а другим выводом она соединяется с распределителем напряжения. Такая схема подключения является классической и широко применяется на машинах семейства ВАЗ. Для полноты картины необходимо сделать ряд уточнений:

1. Распределитель напряжения является неким диспетчером, подающим напряжение на тот цилиндр, в котором произошла фаза сжатия и должны воспламениться пары бензина.
2. Работой катушки зажигания управляет коммутатор напряжения, его исполнение может быть механическим или электронным (бесконтактным).

Механические устройства использовались в старых автомобилях: на ВАЗ 2106 и подобных, но сейчас они практически полностью вытеснены электронными.

Устройство катушки

Для тестирования этой системы, потребуется электроприбор типа мультиметра, а также отвертки с разными навершиями и плоскогубцы с изоляцией для работы под напряжением. Необходимо соблюдать технику безопасности при работе с системой зажигания, т.к. в цепи протекает электрический ток высокого напряжения. Рекомендуется иметь перчатки из резины или плоскогубцы с изоляцией.

Принципиальная схема катушки зажигания ВАЗ 2106 расположена здесь. На рисунке показано, как подключение катушки зажигания проводится в стандартном варианте.

Катушка зажигания, цена на которую приемлема для большинства российских автолюбителей, имеет номенклатурный код 8352.12. и представляет собой резервуар маслонаполненного типа с магнитным проводом разомкнутого типа.

Штатная катушка зажигания «шестерки», купить которую несложно в любом специализированном магазине автомобильных запчастей, оборудована 3 контактными выводами: «Б», «К» и выход под центральный провод высокого напряжения. Подключение катушки зажигания происходит следующим путем: на вывод «Б» подсоединяется положительный провод аккумуляторной батареи через контакт выключателя зажигания. На выход «К» подсоединяется выходные контакты обеих обмоток катушек зажигания и отрицательный провод аккумуляторной батареи через коммутатор.

К выходу высокого напряжения подсоединяется другой контакт вторичной обмотки и контакт провода высокого напряжения, ведущий к распределительному элементу прерывателя, который, при вращательном движении бегунка, занимается распределением высоковольтного тока на свечи зажигания.

Катушка зажигания ВАЗ 2106 является одним из узлов системы зажигания, которая еще состоит из замка, высоковольтных проводов, распределителя и свечей.

Катушка — это высоковольтный импульсный трансформатор. Они состоит из сердечника, на который намотана вторичная обмотка из тонкого провода. Поверх вторичной обмотки намотана первичная из толстой проволоки. Каждая из обмоток соединена с аккумуляторной батареей.

Задача сердечника усиливать магнитное поле. При разрыве цепи во вторичной обмотке возникает высоковольтный ток, который подается на свечу, где образуется пробой и проскакивает искра.

• замок; • распределитель; • свечи; • кабели.

• сердечник с первичной обмоткой, изготовленной из тоненького провода; • вторичная обмотка — она сделана из более толстой проволоки.

регуляторы, центробежный и вакуумный (ЦР и ВР);

высоковольтные провода (ВП).

Катушка зажигания (КЗ) с двумя обмотками позволяет путем преобразования низкого напряжения получать высокий ток.

Механический прерыватель (МП) конструктивно выполнен вместе механическим распределителем (МР) в одном корпусе — трамблере. Он обеспечивает размыкание первичной обмотки КЗ.

Механический распределитель (МР) в виде ротора с контактной крышкой распределяет тока к свечам.

Центробежный регулятор (ЦР) позволяет изменять пропорционально величине оборотов коленвала угол опережения (УОЗ). Конструктивно ЦР выполнен в виде двух грузиков. В процессе вращения они воздействуют на подвижную пластинку, на которой находятся кулачки МП.

Вакуумный регулятор (ВР) выполняет корректировки величины угла опережения (УОЗ) в зависимости от нагрузки. При изменении положения дроссельной заслонки (ДЗ) меняется давление в полости за ДЗ. ВР реагирует на степень разряжения и корректирует величину УОЗ.

Современная бобина является упрощенной версией индукционной катушки Румкорфа. Она была названа в честь изобретателя немецкого происхождения – Генриха Румкорфа, который первым запатентовал в 1851 году устройство, преобразовывающее постоянное низкое напряжение в переменное высокое.

Чтобы понять принцип работы, нужно знать устройство катушки зажигания и основы радиоэлектроники.

Это традиционная, общая катушка зажигания ВАЗ, применяемая в течение длительного времени и на многих других автомобилях. Фактически это импульсный высоковольтный трансформатор. На сердечнике, предназначенном для усиления магнитного поля, тонким проводом намотана вторичная обмотка, она может содержать до тридцати тысяч витков провода.

Поверх вторичной обмотки находится первичная из более толстой проволоки и с меньшим количеством витков (100-300).

Обмотки с одних концов соединены между собой, второй конец первичной подсоединяется к аккумуляторы, вторичная обмотка свободным концом подключена к распределителю напряжения. Общей точкой обмотки катушки подключены к коммутатору напряжения. Всю эту конструкцию закрывает защитный корпус.

Через «первичку» в исходном состоянии протекает постоянный ток. Когда нужно образовать искру, цепь разрывается коммутатором или трамблером. Это приводит к образованию высокого напряжения во вторичной обмотке. Напряжение поступает на свечу нужного цилиндра, где и образуется искра, вызывающая сгорание топливной смеси. Для соединения свечей с распределителем использовались высоковольтные провода.

Конструкция с одним выводом не является единственно возможной, существуют и другие варианты.

• Двухискровые. Сдвоенная система применяется для цилиндров, которые работают в одной фазе. Предположим, в первом цилиндре происходит сжатие и искра нужна для воспламенения, а в четвертом фаза продувки и там образуется холостая искра.
• Трехискровые. Принцип работы как у двухвыводной, только используются подобные на 6 цилиндровых двигателях.
• Индивидуальные. Каждая свеча оснащена собственной катушкой зажигания. В данном случае обмотки поменяны местами — первичная находится под вторичной.

Поделись своей историей

Герметичность карболитовой крышки в кожухе обеспечивается прокладкой. Вследствие чего образуется высокое напряжение во вторичке, которое по высоковольтным проводам идёт к свече. По конструкции магнитной цепи катушки зажигания разделяются на два типа: — С разомкнутой магнитной цепью.

Виды высоковольтных элементов Выше представлено описание простой конструкции повышающего напряжение трансформатора, обеспечивающего разрядами все цилиндры двигателя.

При вращении коленчатого вала двигателя вращается ротор датчика.

Заменить катушку зажигания на ВАЗ достаточно просто.

Конденсаторы С1 и С2 и дроссель уменьшают пульсации напряжения в цепи питания коммутатора, а диод VD6 КДБ защищает от обратной полярности. Сдвоенная система применяется для цилиндров, которые работают в одной фазе.

Постоянный ток идёт сквозь первичную обвивку.

ТБ выше потенциала эмиттера. Выполняя подключение катушки к системе зажигания автомобиля, в принципе, у вас не должно возникнуть никаких затруднений, в том случае, когда при предварительном демонтаже вы обозначили или запомнили какие провода куда подключаются. Система зажигания контактная и без 1 часть

Как проверить катушку зажигания

Основной параметр, по которому определяется работоспособность бобины, является сопротивление обмоток. Существуют усредненные показатели, говорящие о ее исправности. Хотя не всегда отклонения от нормы являются показателем неисправности.

С помощью мультиметра можно проверить катушку зажигания по 3 параметрам:

1. сопротивление первичной обмотки;
2. сопротивление вторичной обмотки;
3. наличие короткого замыкания (пробой изоляции).

Первичную обмотку проверяем присоединив щупы к контактам Б и К.

Тип катушки	Сопротивление, Ом
ВАЗ 2106 (контактная система)	3,07-3,5
27.3705 (бесконтактная, М, Р)	0,45± 0,05
3122.3705 (С, З)	0,43± 0,04
8352.12 (М, Р)	0,42± 0,05
027.3705 (М, Р)	0,43± 0,04
27.3707-01 (М, Р)	0,42± 0,05
АТЕ1721 (М, Р)	0,43± 0,05
М – маслозаполненная
С – сухая
Р – разомкнутый магнитопровод
З – замкнутый магнитопровод

Измеряя «вторичку» подключаем один щуп к контакту Б, а второй к высоковольтному выводу.

Тип катушки	Сопротивление, КОм
ВАЗ 2106 (контактная система)	5,4-9,2
27.3705 (бесконтактная, М, Р)	5±1
3122.3705 (С, З)	4,08±0,4
8352.12 (М, Р)	5±1
027.3705 (М, Р)	5±1
27.3707-01 (М, Р)	5±1
АТЕ1721 (М, Р)	5±1

Изоляцию замеряют через клемму Б и корпус катушки. Показания прибора должен быть не ниже 50 Мом.

Далеко не всегда у просто автолюбителя под рукой имеется мультиметр и опыт его использования, в дальней дороге проверка катушки зажигания указанным способом также недоступна.

Другие способы

Еще одним способом, особенно актуальным для старых автомобилей, в том числе и ВАЗах, будет проверка искры. Для этого центральный высоковольтный провод помещается на расстояние 5-7 мм от корпуса двигателя. Если при попытках завести машину проскакивает синяя или ярко-фиолетовая искра — бобина работает нормально. Если цвет искры более светлый, желтый, или она отсутствует вовсе, это может служить подтверждением ее поломки, либо неисправности провода.

Есть простой способ проверить систему с индивидуальными катушками. Если двигатель троит, нужно просто поочередно отсоединять питание катушек на заведенном двигателе. Отключили разъем и звук работы поменялся (машина задвоила) – катушка в порядке. Звук остался прежним – искра на свечу в этом цилиндре не поступает.

Проверка катушки зажигания выполняется одним из 2-х способов. Простейший: снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор.

Тестирование КЗ выполняется этапами:

• внешний осмотр;
• проверка наличия напряжения;
• измерение сопротивления с помощью омметра;
• проверка на наличие искры.

При визуальном осмотре выявляются механические повреждения поверхности, наличие масляных потеков, грязевых отложений, надежность соединений и контактов электросети. Для проверки поступления напряжения на узел нужно включить зажигание и замерить вольтметром напряжение между выводом «Б» и массой. Оно должно быть 12 В. Если напряжение не поступает, то проблема в замке зажигания.

Для проверки обмоток мультиметр нужно установить в режим измерения сопротивления. Для проверки один щуп мультиметра соединяют с выводом обеих обмоток, второй щуп соединяют с выводом первичной обмотки. В этом случае прибор покажет сопротивление первичной обмотки (автор видео — altevaa TV).

Присоединив один щуп тестера к выводу первичной обмотки, а второй к центральному выводу КЗ можно измерить общее сопротивление обеих обмоток. Этим способом можно получить и значение сопротивления вторичной обмотки.

При замерах сопротивления на обмотках показания должны соответствовать следующим значениям:

• для первичной обмотки — 3-3,5 кОм;
• для вторичной обмотки — 5-9 кОм.

Если значения отличаются от приведенных выше, узел неисправен и требует ремонта. Признаком неисправности КЗ есть наличие замыкания на массу.

Нельзя проводом высокого напряжения прикасаться к корпусу мотора, так как это приведет к пробою обмотки КЗ и выведет ее из строя.

В автомобилях ВАЗ 2106 с инжекторным двигателем нет прерывателя-распределителя, используется две КЗ, которые находятся на крышке головки блока цилиндров. Напряжение в сети проверяется специальным контролером. Частой причиной неисправности КЗ является перегрев или межвитковое замыкание обмоток. Это происходит если двигатель эксплуатируется с чрезмерными зазорами свечей для искры или, если нет контакта в соединениях.

Частой причиной выхода из строя детали — это неисправные высоковольтные провода и свечи. КЗ часто барахлит, если продолжительное время включено зажигание, а двигатель при этом не работает. При повышенной температуре изоляционный материал обмоток высыхает и осыпается. Это становится причиной короткого замыкания. КЗ приходит в негодность, ее следует заменить.

Возможной причиной неработающей КЗ может быть некачественный контакт с электропроводкой. В этом случае нужно подтянуть контакты, очистить клеммы от окисления.

Причиной неисправности часто бывает слабая искра. При этом искра не может пробить зазор, превышающий расстояние больше 5 мм. Исправный узел должен пробивать зазор около 15 мм. Иначе КЗ неисправна и требуется ее замена.

В систему зажигания ВАЗ 2106 входит:

• катушка зажигания;
• распределитель;
• свечи зажигания;
• провода низкого напряжения;
• провода высокого напряжения;
• замок зажигания;
• реле зажигания.

Схема системы зажигания ВАЗ 2106: 1 — генератор; 2 — аккумулятор; 3 — четырёхштекерная соединительная колодка; 4 — катушка зажигания; 5 — распределитель (трамблёр); 6 — замок зажигания; 7 — провода высокого напряжения; 8 — свечи зажигания

Назначение

Катушка зажигания представляет собой высоковольтный импульсивный трансформатор. Её основная функция — создание в цепи высокого напряжения для образования искры. Искра, в свою очередь, необходима для воспламенения топливно-воздушной смеси при работе двигателя внутреннего сгорания. Если катушка неисправна, автомобиль просто не сможет завестись.

Катушка зажигания имеет цилиндрическую форму

Расположение

На ВАЗ 2106 катушка зажигания установлена в левом переднем углу подкапотного пространства. Она зафиксирована на брызговике с помощью двух гаек и при необходимости может быть легко демонтирована.

Катушка зажигания ВАЗ 2106 крепится в верхнем переднем углу под рамой лобового стекла

Центральной частью катушки является сердечник, на который намотано около 30 тыс. витков тонкого провода вторичной обмотки. На вторичную обмотку наматывается слой толстой проволоки — первичная обмотка.

Одни концы обеих обмоток подключены к аккумуляторной батарее, другие — к распределителю, контролирующему подачу питания. В процессе намотки тонкая и толстая проволока будут иметь точки соприкосновения. Одна из этих точек должна быть присоединена к коммутатору напряжения.

При этом функция сердечника катушки сводится к усилению магнитного поля.

При подключении катушки важно соблюдать порядок присоединения отдельных проводов в соответствии с их функциями

Конструкция классических автомобилей ВАЗ не выдвигает завышенных требований к катушке зажигания. Катушка должна соответствовать определённым параметрам и вырабатывать требуемое напряжение. На ВАЗ 2106 можно установить катушки следующих производителей:

• ERA — отечественный производитель комплектующих для разных автомобилей, предлагающий катушки зажигания для ВАЗ 2106 ценой от 1350 руб. Такие катушки имеют весьма ограниченный срок службы.
• МЗАТЭ-2 предлагает надёжные катушки зажигания по ценам от 600 р. Кроме низкой цены, продукция отличается простотой установки и имеется практически в каждом автомагазине.
• Bosch — проверенный производитель автозапчастей. Несмотря на высокую цену (от 2700 руб.), катушки немецкого производства чрезвычайно надёжны и имеют самый большой срок службы.
• СОАТЭ — ещё один отечественный производитель, реализующий катушки зажигания для ВАЗ 2106 по цене от 700 руб.

Фирма СОАТЭ предлагает комплект элементов системы зажигания в сборе

Самыми надёжными являются катушки Bosch — это мощные устройства высокого качества с максимальным сроком службы.

Многие полагают, что нагревание катушки в процессе работы является неисправностью. Однако это не так. По обмотке проходит ток высокого напряжения, поэтому возможно незначительное нагревание катушки.

Основные признаки неисправной катушки следующие.

1. Отсутствие искры. Это самый распространённый признак, при котором невозможно завести двигатель. Катушка в этом случае подлежит замене.
2. При запуске двигатель начинает работать и сразу же глохнет. Причиной этого также является неисправная катушка.
3. Двигатель стабильно работает, не перегревается, но увеличивается расход топлива.

Открыв капот, можно увидеть отсутствие искры при запуске двигателя

Также существует ряд косвенных признаков неисправности катушки, которые до определённого времени не влияют на работоспособность двигателя, но проявятся в ближайшем будущем:

1. Механические повреждения корпуса катушки, которые можно заметить невооружённым глазом.
2. Обрывы в обмотках катушки.
3. Перегрев катушки.

Кроме этого, водителя должно настораживать неравномерное распределение нагара на свечах, а также невозможность запустить мотор с первого раза. Если существуют хотя бы малейшие сомнения в работоспособности катушки зажигания, её лучше сразу проверить, не допуская возможности выхода её из строя в дороге.

Специалисты выделяют две причины, по которым катушка зажигания может выйти из строя.

1. Использование свечей зажигания низкого качества. Дешёвые свечи вырабатывают обратные газы, что, в свою очередь, может вызвать пробои в изоляторах. Как следствие, наконечники катушки быстро выйдут из строя, и придётся менять катушку вместе со свечами.
2. Сильный перегрев корпуса катушки. Сама катушка должна работать в любых температурных условиях. Однако при частых перегревах двигателя катушка тоже будет испытывать температурные перегрузки. Это обычно случается при агрессивной манере езды или проблемах с системой охлаждения двигателя.

Модели ВАЗ 8 и 16 клапанов

Несмотря на схожесть в конструкции двигателя, система зажигания 1,5-литрового инжекторного 16-клапанного мотора отличается от мотора 1,6 на 16 клапанов. В моторе 1,6 л применили электронную бесконтактную систему зажигания с индивидуальными катушками на каждой свече. Поэтому необходимость в модуле зажигания отпала. Такая система надёжнее и дешевле в эксплуатации, поскольку при выходе из строя одной катушки, не нужно менять весь модуль целиком.

На 16-клапанном инжекторном двигателе ВАЗ 2112 объёмом 1,5 л применялась та же бесконтактная система зажигания, как и на 8-клапанном моторе, но модуль зажигания был установлен другой. Его каталожный номер 2112-3705010. Конструкция модуля осталась прежней — две катушки зажигания (для 1-4 и 2-3 цилиндров) плюс ключи-коммутаторы в едином блоке.

Причины неисправностей

Существует несколько причин, из-за которых катушка зажигания полностью или частично выходит из строя. Среди них:

• Механические повреждения. Это может быть банальное старение, из-за которого происходит разрушение изоляции. Также существует вероятность протекания масла через уплотнители, которое попадает на изоляцию или корпус катушки и разрушает их. Ремонт в данном случае вряд ли возможен, поэтому лучшим вариантом будет полная замена узла.
• Повреждения контактного соединения. В теплую погоду причиной этого может быть попадание влаги в подкапотное пространство. Например, во время сильного дождя, езде по глубоким лужам, мойке автомобиля. Зимой вероятно попадание на катушку состава, которым посыпают поверхность дороги для борьбы с гололедицей.
• Перегрев. Ему зачастую подвержены индивидуальные катушки. Из-за перегрева может значительно уменьшиться срок службы катушек зажигания. Процесс перегрева сложно контролировать, однако старайтесь использовать качественную охлаждающую жидкость и следить, чтобы нормально работала система охлаждения двигателя.
• Вибрации. Они особенно вредны для индивидуальных катушек зажигания. Вибрации, как правило, идет от головки блока цилиндров (ГБЦ). Чтобы уменьшить количество и амплитуду вибраций, следите за тем, чтобы двигатель работал в нормальном режиме (без детонации и с исправными подушками).

Катушки зажигания — достаточно надежные и долговечные узлы, и их выход из строя чаще всего связан со старением и/или пробоем изоляции. Далее рассмотрим методы диагностики катушек.
