Еще недавно выхлопная система служила для отвода отработанных газов и снижения уровня шума во время езды. Она воспринималась как вспомогательная и не столь важная, как другие агрегаты. Сейчас устройство глушителя автомобиля играет гораздо большую роль, чем раньше. В первую очередь – повышение эффективной работы двигателя.

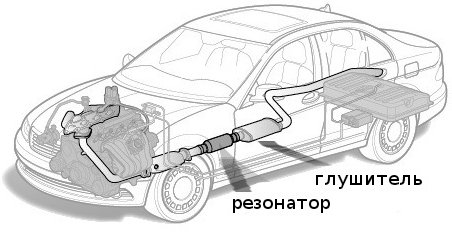

Выхлопная система автомобиля

Выхлопная система с каждой новой моделью авто усложняется и более сильно влияет на характеристики машины. Но, принципиальной разницы в конструкции глушителя пока не существует.

Традиционный глушитель автомобиля можно разделить на четыре части:

• приемную трубу,
• катализатор,
• резонатор,
• заднюю часть, собственно – глушитель.

Приемная труба играет промежуточную роль, отводя газы из выпускного коллектора в катализатор. На ней может быть установлен виброкомпенсатор, в народе называемый «гофрой», который принимает на себя вибрацию двигателя и не дает ей передаваться на выхлопную систему.

После приемной трубы расположен катализатор, в котором дожигаются несгоревшие остатки бензина, а окись углерода переходит в менее вредную фазу. Этот элемент системы представляет бачок, внутри которого находятся керамический или металлический элемент, выполненный в виде сот. Проходя через них выхлопные газы преобразуются за счет химической реакции.

За катализатором расположены резонатор и, собственно, глушитель. Они имеют различную внутреннюю конструкцию и снимают шум не только за счет того что гасят его, но и за счет сглаживания тактов работы двигателя. Резонатор по своей структуре прост, он представляет бачок с перфорированной трубой, ну, а устройство глушителя гораздо сложнее. Именно он выполняет основную функцию по снижению уровня шума выходящих выхлопных газов.

Как устроен глушитель и как он работает?

Все описанное выше – только основные положения. Из чего состоит глушитель зависит от многих факторов, а именно: от марки автомобиля, модели, его объема и типа двигателя, а также от производителя – не всегда вторичные производители придерживаются оригинальной геометрии. При проектировании внутренней начинки глушителя используются стандартные приемы – обустройство перфорированных патрубков, перегородок и набивка жаростойкой ватой.

Принцип работы глушителя прост – он призван замедлить поток газов, чтобы сгладить отдельные такты работы двигателя. Нет каких-либо определенных стандартов по его внутреннему строению, поэтому каждый производитель ищет свои решения. Любой глушитель в разрезе может отличаться от аналогичной детали других производителей.

Немалую роль играет то, как спроектирована выхлопная система автомобиля. Например, если объем резонатора невелик, он не сможет в достаточной мере сглаживать поток выхлопных газов. Соответственно, большая нагрузка приходится на глушитель, он должен иметь немалый объем и соответствующее строение. Глушитель в разрезе напоминает нагромождение трубок с перфорацией и перегородок, но в нем все спроектировано таким образом, чтобы максимально эффективно использовать его объем.

Через отверстия в трубках нагретые газы быстро расширяются и заполняют пространство бачка глушителя, а перегородки отражают их в обратном направлении, чтобы сгладить неравномерность поступления выхлопных газов. Жаропрочная минеральная вата сдерживает ударные волны газов, предохраняя стенки бачка, чтобы избежать лишних шумов.

Почему изнашивается глушитель автомобиля?

Основная причина, по которой глушитель приходит в негодность – прогар сварочных швов. Устройство автомобильного глушителя таково, что в местах соединения и крепления трубок и перегородок, используется обычная сварка, которая более подвержена влиянию температуры и влаги (особенно это касается автомобилей, работающих на бензине).

Она и является слабым местом любого глушителя. Когда на шве появляется небольшая трещинка, она начинает увеличиваться за счет вибрации выхлопной системы, неизбежной при езде. Как результат – трубки обрываются, перегородки отделяются от стенок, и появляется нежелательный шум.

Но есть и вторая причина, по которой глушитель может работать громко – выгорание минеральной ваты. Выхлопные системы дешевых производителей грешат тем, что в них используется некачественная минеральная вата. Она выгорает, волокна разрушаются и их частички выходят с потоком выхлопных газов. Как результат – появление нежелательного шума, который будет все громче с каждым новым километром пробега.

Как мы видим, глушитель это не просто металлическая «банка», подвешенная под днищем автомобиля, равно как и вся выхлопная система, частью которой он является. Его устройство рассчитывается профессионалами, чтобы обеспечить максимально: устойчивую работу двигателя авто и комфортную езду. Качественный глушитель по определению не может быть дешевым, это полноценная деталь автомобиля, которая подлежит периодической замене.

Функции глушителя в системе выпуска

В системе выпуска отработавших газов двигателя глушитель устанавливается после катализатора (для автомобиля, работающего на бензине) или сажевого фильтра (для дизельных моторов). В большинстве случаев их предусматривается два:

• Предварительный (резонатор глушителя) — предназначен для грубого подавления шума и стабилизации колебаний потока выхлопных газов, выходящих из двигателя. Он устанавливается первым, поэтому его часто называют «передним». Одной из его главных функций является распределение отработавших газов в системе.
• Основной глушитель — предназначен для окончательного подавления шума.

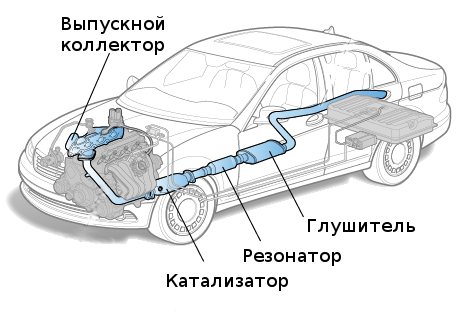

Расположение глушителя в системе выпуска

На практике устройство глушителя автомобиля обеспечивает следующие приводящие к снижению шума преобразования выхлопа:

• Изменение сечения потока выхлопа. Реализуется благодаря присутствию в конструкции камер различного сечения, что позволяет поглотить шумы высокой частоты. Принцип технологии прост: вначале движущийся поток отработавших газов сужается, что создает некоторое акустическое сопротивление, а затем резко расширяется, в результате чего звуковые волны рассеиваются.
• Перенаправление отработавших газов. Осуществляется перегородками и смещением оси трубок. При развороте потока выхлопных газов на угол от 90 градусов достигается гашение шумов высокой частоты.
• Изменение колебаний газов (интерференция звуковых волн). Достигается за счет присутствия перфорации в трубках, по которым проходит выхлоп. Эта технология позволяет гасить шумы различных частот.
• «Самопоглощение» звуковых волн волн в резонаторе Гельмгольца.
• Поглощение звуковых волн. Помимо камер и перфорации в корпусе глушителя присутствует звукопоглощающий материал, изолирующий шумы.

Ваз 2114 Обзор полностью прямоточной системы выхлопа Stinger+Паук 4-2-1

Выхлопная система. Глушители изнутри и их неисправности

Конструкция системы выпуска

Система выпуска

Основной задачей системы выпуска является эффективный отвод отработавших газов из цилиндров двигателя, снижение их токсичности и уровня шума. Зная, из чего состоит выхлопная система в автомобиле, вы сможете лучше понимать принципы ее работы и причины возможных неполадок. Устройство стандартной выхлопной системы зависит от вида используемого топлива, а также от применяемых экологических стандартов. Выхлопная система может состоять из следующих элементов:

• Выпускной коллектор — выполняет функцию отвода газов и охлаждения (продувки) цилиндров двигателя. Он выполняется из термостойких материалов, поскольку температура выхлопных газов в среднем варьируется от 700°С до 1000°С.
• Приемная труба — представляет собой трубу сложной формы с фланцами для крепления к коллектору или турбонагнетателю.
• Каталитический нейтрализатор (устанавливается в бензиновых двигателях экологического стандарта Евро-2 и выше) — устраняет из отработавших газов наиболее вредные компоненты CH, NOx, СО, преобразуя их в водяной пар, углекислый газ и азот.
• Пламегаситель — устанавливается в системах выпуска отработавших газов автомобилей вместо катализатора или сажевого фильтра (в качестве бюджетной замены). Он предназначен для снижения энергии и температуры потока газов, выходящих из выпускного коллектора. В отличие от катализатора, не снижает количество токсичных компонентов в отработавших газах, а лишь снижает нагрузку на глушители.
• Лямбда-зонд — служит для контроля уровня кислорода в составе отработавших газов. В системе может быть один или два кислородных датчика. На современных двигателях (рядных) с катализатором устанавливается 2 датчика.
• Сажевый фильтр (обязательная часть системы выхлопа дизельного двигателя) — удаляет сажу из выхлопных газов. Может совмещать в себе функции катализатора.
• Резонатор (предварительный глушитель) и основной глушитель — снижают уровень шума выхлопных газов.
• Трубопроводы — соединяют отдельные элементы выхлопной автомобильной системы в единую систему.

Рекомендуем: Давление в кондиционере автомобиля — как узнать, что все в норме?

Причины поломки глушителя:

1. Высокий температурный режим внутри системы, около 600 °C. Температура, способствует прогоранию метала;
2. В результате активного воздействия внешней среды (вода, грязь, перепады температур);

Рекомендуем: Схема подключения кнопки стеклоподъемника

Выхлопные газы и дорожное покрытие – два злейших врага выхлопной трубы

1. Основным врагом глушителя автомобиля является низкое качество топлива, которое содержит много разных примесей. Что способствует не только быстрому прогоранию, но и загрязнению катализатора, который очищает выхлопные газы от примесей.
2. Неверно настроенные параметры системы зажигания (повышенное содержание CO).

Назначение и общее описание выхлопной системы

Суть явлений, происходящих внутри ДВС, можно кратко охарактеризовать одним словом – взрыв. Все это сопровождается сопутствующими эффектами – звуковой волной и продуктами сгорания. Вот для минимизации подобных вторичных явлений работы ДВС и служит выхлопная система автомобиля. По сути дела, она решает следующие задачи:

• вывод продуктов горения из цилиндров двигателя;
• снижение шума от работы мотора;
• снижение в отработанных газах токсичных веществ;
• вывод за пределы автомобиля и исключение попадания в салон токсичных газов.

При всей своей внешней простоте система отвода выхлопных газов, установленная на автомобиле, является достаточно сложным устройством, а не просто набором труб и каких-то непонятного назначения цилиндров. Исторически получилось так, что первоначальной задачей выхлопной системы был отвод отработанных газов и снижение шума работы ДВС. Это оказалось реализовано введением в конструкцию автомашины нового специализированного устройства – глушителя. По мере развития ДВС и самого автомобиля, ужесточения требований к автотранспорту (снижения уровня шума и загрязнения) на смену глушителю пришла целая система отвода выхлопных газов, в которую для успешного решения появляющихся задач вводились новые элементы.

Как еще можно снизить уровень шума глушителя

Также для снижения шума можно установить зеркальный глушитель. Такие модели работают по такому же принципу, как и акустические зеркала. Чаще всего зеркальные глушители можно встретить в выхлопных системах двухтактных моторов мотоциклов и скутеров. Устройство глушителя в этом случае представляет собой выпускное колено и резонаторную банку, в которой отработанные газы «утихомириваются». При этом уровень сопротивления будет значительно ниже, а на мощность двигателя не будет расходоваться. Однако стоит учитывать, что из-за зеркального эффекта температура выхлопной трубы будет повышаться.

Подобный принцип используется в системах автомобилей ВАЗ 2107, Нива, 2115 и многих других.

Помимо этого существуют поглотительные и ограничительные глушители, которые также понижают шум.

Возможные неисправности, методы их устранения и варианты тюнинга

Самая распространенная неисправность выхлопной системы – прогорание детали. Чаще всего это происходит на месте соединения из-за нарушения герметичности. В зависимости от степени поломки потребуются свои средства. Нередко прогорание происходит внутри глушителя.

В любом случае диагностика выхлопной системы – одна из самых легких задач. Главное – прислушиваться к работе мотора. Когда шум выхлопа начинает усиливаться (сначала приобретает оригинальный «басистый» звук, как у мощного автомобиля), значит, пора заглянуть под автомобиль и посмотреть, в каком месте происходит утечка.
