Где искать неисправности?

Примечательно, что бить в руль при торможении может на любом авто – ВАЗ-2108, «Приора», «Калина», Форд Фокус 2, Митсубиси Лансер 9 и прочие.

На каком бы автомобиле не возникло данное явление, устранять неисправность нужно в срочном порядке, а искать ее источники нужно в:

• тормозной системе (диск и суппорта);
• рулевом управлении;
• подвеске;
• колесах.

Часто автовладельцам приходится полностью перебрать выше указанные элементы автомобиля, чтобы устранить проблему.

Появление биения в руль при торможении может произойти по разным причинам, к примеру, износ или повреждения составных элементов ходовой части, например, погнутый диск.

Диагностика неисправности

Если «симптомы» указывают на тормозной диск, есть смысл самостоятельно провести первоначальную диагностику.

Достаточно домкратом поднять автомобиль со стороны вызывающего подозрения колеса. Колесо должно свободно вращаться – нужно убедиться, что ему не мешает тормоз или коробка передач. Ну и конечно, проследить за тем, чтобы автомобиль не поехал.

Далее нужно прокрутить колесо без нагрузки. Здесь возможно два варианта:

• колесо непрерывно свободно вращается по всей описываемой окружности, без рывков и замедлений;
• колесо крутится неравномерно – свободное вращение чередуется с замедлением или заклиниваем. Причем заклинивание/замедление происходит в одной и той же точке.

Если у вас вторая ситуация, то причин биения, скорее, именно в тормозном роторе.

Вовсе не обязательно, что «дерганье» рулевого колеса вызвано деформацией только одного колеса. Поэтому, обнаружив дефект слева (справа), следует проверить и второе колесо – не исключено, что ротор «повело» и здесь.

Не помешает заодно осмотреть диски на наличие трещин – это особенно актуально, если был удар в боковую часть кузова.

Если вибрация в процессе движения не заставляет:

• отклоняться от ровной траектории сам автомобиль;
• дергаться рулевое колесо.

В таких случаях стоит проверить переднюю и заднюю подвеску.

Для диагностики износа шарниров рулевой тяги (который также может приводить к биению руля) следует проверить и этот узел. Алгоритм диагностики такой:

1. Заехать на смотровую яму.
2. Надавить на шарниры рулевой тяги, проверив наличие люфта.
3. Энергично (рывком) потянуть вверх маятниковый рычаг для проверки креплений.

Элементы тормозной системы

Чаще всего бьет в руль при торможении из-за проблем с одноименной системой. И произойти это может из-за:

• ДЕФОРМАЦИЯ ТОРМОЗНЫХ ДИСКОВ. Это одна из самых распространенных причин. В результате трения с колодками тормозной диск при торможении достаточно сильно разогревается и если его резко охладить (к примеру, на него сразу попала вода из лужи), то он коробиться (нарушается его геометрическая форма). Искривление рабочих поверхностей диска приводит к биению в колодках, которое передается на суппорт, а от него в свою очередь на ступицу и рулевые тяги. А вот коробление задних тормозных дисков или барабанов перейдет в сильную вибрацию кузова. Устранить проблему можно либо проточкой тормозных дисков (методом, позволяющим провести работы без снятия элемента с авто) или же заменой;
• НЕРАВНОМЕРНЫЙ ИЗНОС КОЛОДОК И ИХ ПОВРЕЖДЕНИЕ. В этом случае биение будет давать неровная поверхность фрикционных накладок. Поскольку колодки прирабатываются к рабочим поверхностям тормозных дисков, то при замене или проточке последних они в обязательном порядке должны меняться;
• ПОДКЛИНИВАНИЕ СУППОРТА. Нередко направляющие суппорта прикипают в своих посадочных отверстиях. Из-за этого суппорт при торможении будет неравномерно прижимать колодки и водитель почувствует биение в руль. «Лечится» все разборкой узла, чисткой и смазкой его направляющих и их посадочных мест.

Отметим, что нередко проблемы с тормозной системой проявляются не только биением в руль, но и в педаль тормоза.

Также в случае с подклиниванием суппорта автомобиль может тормозить неравномерно (рывками).

Зная дополнительные симптомы можно значительно сузить круг поиска причин неисправности.

Почему возникает биение

При нажатии педали тормозные колодки (установленные на суппорте) прижимают диск с двух сторон, создавая значительное давление. Благодаря силе трения тормозной ротор постепенно останавливается вместе с колесами (и автомобилем).

Однако следует помнить о том, что в ходе торможения энергия вращающегося диска никуда не исчезает – она просто переходит в тепловую, следовательно, тормозной ротор сильно нагревается.

Под воздействием высокой температуры происходит изменение плотности материала, из которого изготовлен диск. Поэтому в идеале желательно, чтобы после торможения деталь медленно и равномерно охлаждалась.

Конечно, в реальных условиях так происходит далеко не всегда. Если диск или (что еще хуже) его часть охлаждается резко, возникает характерная деформация – поверхность диска становится немного волнистой.

Если такой «неровный» ротор на высокой скорости зажимается колодками, происходит передача биения на опору колодок (суппорт). Результат – суппорт начинает вибрировать из стороны в сторону, передавая биение на колеса и оси, а далее – на руль и автомобиль в целом.

В какой ситуации диск может охладиться резко или неравномерно? Это может произойти, например, при контакте тормозного ротора с холодной водой из лужи или снегом.

Деформацию подобного рода характеризуют словосочетанием «диск повело». Если при торможении бьет в руль по причине перегрева (и деформации), внешне это может выражаться в виде:

• неровностей (волн) на поверхности диска;
• синеватого оттенка сплава – это явление также обусловлено воздействием высоких температур.

Рулевое управление

Здесь бить в руль при торможении может из-за изношенных или не отрегулированных элементов рулевого управления.

При этом многие считают, что при люфтах в рулевом управлении биение будет постоянно при движении, а мы рассматриванием появление ударов только при торможении.

Но это не совсем так, и чтобы понять, как может сказаться износ рулевого механизма на процессы происходящие при торможении автомобиля, следует немного рассмотреть теорию.

Колесо всегда движется по пути наименьшего сопротивления, и чем выше скорость, тем сложнее ему изменить траекторию.

При торможении же колесо сильно замедляется, что может повлиять на траекторию движения последнего.

Если рулевой механизм в хорошем состоянии, то он будет удерживать колесо в заданной траектории.

Но если в результате износа имеется даже незначительный зазор (в 1 мм), к примеру, между рейкой и шестерней механизма, то на колесе он обеспечит поперечный люфт 3-4 мм.

То есть колесо уже не будет жестко удерживаться, и оно сможет в диапазоне имеющегося люфта самовольно менять траекторию, причем это изменение имеет вибрационный характер.

И уже от колеса эта вибрация передается на механизм и далее на руль.

Поэтому при появлении биения в руль при торможении следует обязательно проверить наличие люфтов в:

• Паре «рейка-шестерня»;
• Рулевых наконечниках;
• Карданной передаче рулевой колонки.

На примере HYUNDAI HD 72 это выглядит так.

Также обязательно следует проверить состояние крепления рулевых тяг к рейке.

Другие причины вибрации

Вибрации рулевого колеса, не связанные с рывками автомобиля в разные стороны, проявляются по следующим причинам:

1. На колодки попала одна из технологических жидкостей автомобиля, например, трансмиссионное масло в результате износа сальника. Обладая значительной вязкостью, смазка хорошо держится на любой поверхности и нарушает нормальную работу тормозов при резком нажатии педали.
2. Износились внутренние элементы рулевой рейки, появился значительный люфт.
3. Пришли в негодность шаровые пальцы рулевых тяг.
4. Неработоспособность амортизаторов и передних стоек. Вибрация на баранке ощущается при резком торможении и одновременном вхождении в поворот.

Примечание. Неполадки, связанные с износом шаровых опор и амортизаторов, также проявляются на колесах задней оси. Чаще всего на колодки попадает тормозная жидкость, причины – неисправность рабочих цилиндров и прохудившиеся резиновые манжеты.

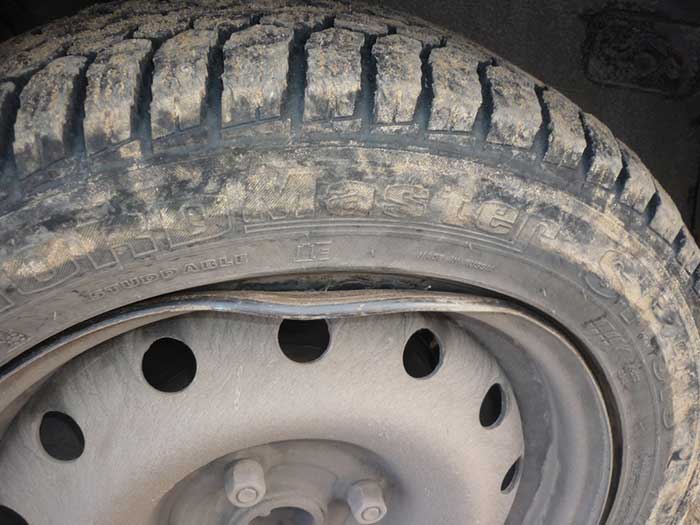

Привести к деформации и последующей вибрации может сильный боковой удар любого колеса о высокий бордюр (например, из-за гололеда или ДТП). Основную нагрузку воспринимает диск, ступичный подшипник и различные шарниры подвески. Любая из перечисленных деталей может получить трещину и вызвать колебания рулевого колеса в процессе торможения.

Подвеска и колеса

Примерно такой же результат дает износ некоторых составных элементов подвески.

Выработавшие свой ресурс сайлент-блоки, шаровые опоры, опорные подшипники приведут к тому, что у колеса появиться поперечный люфт, который и будет являться источником проблемы.

Здесь следует отметить, что дополнительным признаком износа узлов подвески становятся стуки при движении по неровностям.

Проверить состояние подвески несложно, достаточно пораскачивать монтировкой рычаги, и если изношены сайлент-блоки и шаровая опора, то это сразу при проверке будет заметно. Но перед этим проверьте хорошо ли прикручен диск, послабление хотя бы одного из болтов может привести к вибрации всего автомобиля.

Хоть и редко, но причиной вибраци становиться ступица и ее подшипник. В результате сильной выработки посадочного места подшипника, в этом узле появляется люфт, который будет проявляться ударами в руль.

Чем опасны вибрации в руле при торможении?

В большинстве случаев поломка не требует скорого ремонта. Исключив экстренное торможение, автомобиль можно эксплуатировать даже несколько лет. Но на ходовую систему оказывается повышенная нагрузка, важно это осознавать.

Отказываясь от ремонта, вы можете прийти к необходимости потратить большую сумму в будущем. Важным аспектом является и получаемое от управления автомобилем удовольствие. Биение руля не позволяет насладиться поездкой в полной мере.

Оптимальное решение в данной ситуации – произвести ремонт при наличии денежных средств. Проблема не требует срочной замены деталей. Но постоянно откладывая ремонт, вы снижаете свой комфорт и увеличиваете его стоимость.

Вибрация при торможении и ее причины

Частой причиной вибрации при торможении являются погнутые тормозные диски. Сам по себе ротор начинает двигаться в тот же момент, когда это делает колесо. Когда автомобиль сокращает скорость механически, конструкции ротора и колодки зажимаются. При неисправности устройства поездки на машине становятся опасными. Выходит, что диски необходимо вовремя заменить.

Почему с нарушением формы комплектующих нагрузка идет на руль? Дело в том, что сама деталь выполнена из металла и может обладать разной шириной. Как только нога жмет на педаль, механика колодок давит на диск с обеих сторон. Вся конструкция тут же становится подвержена большой нагрузке, температура диска возрастает. Температурные перепады меняют металл, постепенно деформируя его вид. Начинают появляться волнистые неровности. Это-то и становится причиной вибрации руля, суппорта или всей машины. Таким образом, разобравшись в первой причине, нужно снять колесо и узнать состояние тормозного диска. Синеватый оттенок служит главным признаком деформации. Если поднять транспортное средство при помощи домкрата, можно посмотреть, как происходит движение конструкции в свободном кручении колеса. Еще один способ — произвести торможение ручником: если руль задрожал, проблема очевидна.

Никакого смысла пытаться выровнять поверхность нет, куда проще будет произвести замену. Это достаточно дорогая процедура, обойдется она не дешевле 10 тысяч рублей. Экономичный вариант, который предложат в сервисе, — расточка диска, тогда образованные волны стачивают до тех пор, пока поверхность диска не станет ровной.

Разбалансировка колес

Если биение руля наблюдается не только при торможении, но и при движении автомобиля, а также вибрация при изменении скорости меняет свою амплитуду и частоту, то первое, на что следует обратить внимание автовладельцу, так это на балансировку колес.

Для начала необходимо проверить наличие балансировочных грузиков. Правильную балансировку невозможно оптимально выполнить в гаражных условиях, поэтому желательно посетить СТО, где на специальном оборудовании профессионалы быстро выполнят это задание.

Диагностика

«Почему бьет руль при торможении?» — этот вопрос в первую очередь стоит задать механику автосервиса. Согласно правилам дорожного движения, с неисправными тормозной системой рулевой на дороги общего пользования выезжать запрещено. Конечно, изучить свой автомобиль вы можете и самостоятельно или доверить это «специалисту» по гаражному кооперативу. Но после этого все же стоить отправить на диагностику к профессионалу. Наиболее верный вариант – гарантийная мастерская. Особенно это важно, если авто было приобретено недавно. Если машина подержанная, то на местном автофоруме завсегдатаи подскажут мастера, которому можно доверять. Но будьте осторожны, можно «попасть» на дорогостоящий ремонт, если столкнуться с мошенником.

Запомните, чем раньше вы диагностируете проблему и отправитесь на ремонт, тем дешевле он вам обойдется.

Перед диагностикой стоит проехаться на пустынной трассе на разных скоростных диапазонах – медленном, среднем, быстром. Определитесь, бьет ли руль при торможении или ускорении. На каких скоростях биение появляется, на каких становится больше, на каких пропадает. Зависит ли вибрация от плавных ускорений и торможений или только от резких.

Ослабленные болты и гайки

«Бьет руль при торможении. Ваз 2110», — нередко такую фразу может услышать мастер на СТО. В первую очередь, конечно же, он проверит, насколько сильно затянуты болты. Источник проблемы очевидный и крайне простой. Но вместе с тем один из наиболее опасных. Если при работе на шиномонтаже «забыли» закрутить гайки, колесо при одном из маневров может «отпасть», что чревато серьезными травмами. Слишком перетянутые болты могут деформировать колесный диск, отчего он также может начать вибрировать.

Недокрученные гайки, помимо отлетания колеса, могут спровоцировать серьезный ремонт колесных и тормозных дисков, колодок, ступицы. Также нарушаются болты, шплинты, крепежные отверстия в дисках.

Лично контролируйте затяжку болтов, что поможет избежать множества проблем в будущем.

Почему при торможении вибрация

Только понимание вида поломки может предопределить ваши дальнейшие действия. Чтобы разобраться, рекомендуем:

• Сперва достаточно проверить резину на предмет образования грыжи. Следом необходимо проверить балансировку колес на стенде. Недавно установленные запчасти дисков проверяем на брак. Если он найден, лишь замена станет решением проблемы.
• Далее проверке подлежат тормозные диски на износ. Они могли лишиться блеска или банально износиться. В таком случае смотрим состояние резинок у направляющих суппорта. Если они порваны, при торможении может возникать характерный звук скрежета. Вспоминаем также о самой распространенной проблеме — об изменении формы тормозных дисков.
• Подшипник и ступица тоже не должны быть деформированы, проверяем их. Дальше смотрим рулевую тягу: между наконечниками не должно быть зазоров. Чтобы осмотреть систему, понадобится установить машину на подъемнике. Подергав тягу из стороны в сторону, проверяем на наличие люфта. Если он есть — производим замену деталей.
• Проверяем шаровые опоры, пока машина поднята домкратом. Когда колесо будет в состоянии свободно крутиться, пробуем его немного пошатать. Сильное колебание колеса говорит о том, что шаровая опора изношена. Необходима замена.
• В итоге проверяем, как закреплены колеса и установлены элементы крепления. Руль будет вибрировать, если колеса были закреплены неправильно. С этим достаточно легко разобраться.
