Опасность!

Давайте поясним: проволока высокого сопротивления нанесена главным образом с помощью краски на стекло. Ее очень легко поцарапать или содрать, и она не будет работать, если царапина нарушит целостность провода. Это значит, что любой тяжелый предмет (коробка, мебель), который кто-нибудь клал в автомобиль, мог поцарапать проволоку. Даже кредитная карточка может ее содрать. Не набивайте вещами багажник и не позволяйте грузу сдвигаться назад в вашем мини-вэне, так чтобы он касался стекла. Если на стекле есть решетка оттаивателя, единственная вещь, которая должна касаться стекла, – мягкая ткань, смоченная средством для очистки стекол. Если вам необходимо почистить заднее стекло, трите аккуратно и по направлению решетки, а не поперек ее.

Вам не нужно заменять стекло, чтобы произвести ремонт. Сложная кривая заднего стекла стоит несколько тысяч рублей, а большое стекло с подсветкой на хэтчбэке, скажем, «Шевроле Камаро», может легко добавить еще несколько тысяч. Добавьте цену за установку в сервисе – ваша страховка точно не покроет все расходы.

100% восстановление нитей обогрева заднего стела .

Обогреватель заднего стекла, выявление места разрыва.

Быстрый ремонт обогрева заднего стекла

Схема подключения

p, blockquote 10,0,0,0,0 –>

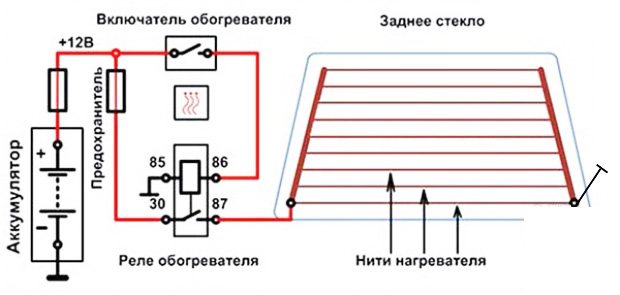

Обычно на нити обогрева заднего стекла подается напряжение аккумуляторной батареи через системы предохранителей, переключателей и реле по приведенной ниже схеме.

p, blockquote 11,0,0,0,0 –>

p, blockquote 12,0,0,0,0 –>

В некоторых моделях автомобилей подключение обогрева заднего стекла возможно только при заведенном двигателе. Для этого предусмотрено еще одно блокирующее реле. Предохранитель, установленный по цепи питания обогревателя, обычно имеет номинал более 15 Ампер.

p, blockquote 13,0,0,0,0 –>

Никакого нагрева

Представьте, что решетка обогревателя на вашем автомобиле не работает совсем. Сначала проверьте очевидные вещи: в порядке ли плавкий предохранитель? Решетка обогревателя потребляет сильный ток (от 10 до 20 ампер), и если предохранитель недостаточно мощный, он долго не продержится. Если не похоже, что предохранитель перегорел, проверьте его с помощью вольтметра – зажигание включено и обогреватель тоже. Вы должны увидеть 12 вольт на обоих выводах.

Проверьте напряжение в 12 вольт на выводах решетки, чтобы узнать, целы ли электрические цепи к задней части автомобиля.

Если напряжение отличное, проблема где-то в проводке или в решетке. Проверьте соединение от пучка проводов к решетке. Выводы около решетки легко повредить. Обычно контакт, который прикреплен к стеклу, отламывается. В результате вы останетесь со свободно болтающимся проводом, который невозможно прикрепить обратно. Здесь у вас два выхода: припаять или приклеить.

Если вы знаете, как паять, и у вас есть паяльник с высокой мощностью или паяльный пистолет, припаяйте контакт обратно. Вам потребуется помощник, чтобы держать контакт у решетки, пока вы паяете. Обычно имеется металлическая полоса, проложенная по стеклу под шелкографией. Почистите поверхности спиртом и используйте припой с канифолью. Действуйте быстро, потому что от чрезмерной температуры может треснуть стекло.

Опытные паяльщики могут захотеть припаять контакт обратно на окно.

Если вы не уверены, умеете ли паять, или не готовы столкнуться с проблемой треснувшего дорогостоящего стекла, есть другой способ. Дилерская фирма и большинство универмагов, торгующих автозапчастями, могут продать вам специальный токопроводящий эпоксидный состав, чтобы прикрепить контакт обратно.

Отломанные клеммы решетки обогревателя заднего стекла можно починить с помощью токопроводящего эпоксидного клея.

Если на дворе зима, вам придется работать в отапливаемом гараже, и автомобиль должен простоять там достаточно долго, чтобы нагреться хотя бы до 16 °С. Опять же, протрите стекло спиртом. Наклейте клейкую ленту так, чтобы эпоксидный клей не попал на стекло. Смешайте умеренное количество эпоксидного состава с отвердителем. Нанесите немного клея на контакт и прижмите каким-либо острым предметом на 10 минут или около того, чтобы эпоксидный состав затвердел. Вы можете использовать деревянную палочку или намочить палец и кончиком размазывать клеящий состав в течение минуты, чтобы место ремонта выглядело красивее. Хотя эпоксидный клей схватывается быстро, не пытайтесь прикрепить провода обратно, пока не пройдет 24 часа при температуре около 16 °С или больше, чтобы клей окончательно затвердел. Отремонтированный провод никогда не будет таким же крепким, как оригинальный, поэтому вам нужно быть особенно внимательным, чтобы не повредить его в будущем.

Более серьезные проблемы

Предохранитель в порядке? Решетка в целости прикреплена к стеклу, но просто нет никакого эффекта оттаивания? Поищите несправный переключатель, реле или прерыватель. Для этого вам потребуется схематичная диаграмма или большой опыт в определении проблем с проводкой. Начните у предохранителя и идите по проводу. Если переключатель неисправен, вы сможете подключить его от внешнего источника и получить 12 вольт извне для диагностики. Но вам, возможно, придется заменить прерыватель – который может быть встроен в большую коробку электрических регуляторов, спрятанную под приборным щитком. Сверьтесь с заводской инструкцией для вашего автомобиля для более подробной последовательности действий. Если у вас ее нет, придется определять проблему старым способом. Проследите путь следования тока от предохранителя к переключателю, затем к прерывателю и обратно к стеклу.

Несложный ремонт

Представим, что ваша решетка имеет несколько линий, которые не нагреваются. Вы можете найти разрыв, просто осмотрев шелкографию решетки по всей длине. Это легче сделать на автомобилях типа хетчбэк, минивэнах и внедорожниках, потому что вы можете поднять заднюю дверь и осматривать линии напротив неба. Если у вас седан, вам придется залезть назад и просунуть голову в пространство над задней полкой. В другом случае вам придется взять надежный вольтметр постоянного тока и исследовать ее электрическим способом.

Установите ваш вольтметр на шкалу 20 вольт и подсоедините пару кусочков алюминиевой фольги размером с почтовую марку к концевым выводам. Это не даст щупу поцарапать решетку.

Небольшие флажки из алюминиевой фольги на контактных наконечниках предотвратят дальнейшее повреждение.

Вы можете просто положить кусочки алюминиевой фольги на стекло и прижать их слегка пальцем, чтобы произвести соединение с решеткой. Если окно большое, вам может помочь дополнительная пара рук.

Начните с измерения напряжения вдоль всей длины решетки. Включив зажигание и обогреватель заднего стекла, вы должны увидеть 12 вольт на вольтметре, когда кусочки фольги расположены у каждого конца решетки. Теперь передвиньте один кусочек в центр решетки и снова замерьте. Напряжение должно показывать 12 вольт, если разрыв между фольгой, и меньше, если разрыв вне кусочков фольги. Таким же образом измерьте напряжение на полосе решетки, которая работает нормально, и вы должны увидеть как минимум 6 вольт в центре, потому что вы только что превратили вашу решетку оттаивателя в гигантский реостат. Передвигая кусочки алюминия вдоль поврежденной линии, вы увидите 12 вольт на вольтметре только до тех пор, пока не достигнете разрыва, где напряжение сразу же сильно упадет. Это позволит вам определить место разрыва.

Починить решетку просто. Многие магазины и многие отделы в больших универмагах, продающие автозапчасти, могут продать вам набор для ремонта. Протрите место разрыва спиртом, а затем промокните его чистым белым бумажным полотенцем. Не используйте средство для очистки стекол, так как от него могут остаться следы воска или силикона. В наборе может иметься шаблон на клейкой основе, чтобы его наклеивать вокруг разрыва, но вы можете использовать обычный непрозрачный скотч. Непрозрачный скотч может использоваться, чтобы сделать новую линию, которая точно подходит по ширине к старой решетке, если лента в наборе слишком толстая или узкая. Нарисуйте полоску проводящей краской через разрыв. Дайте ей высохнуть в течение 10-15 минут и удалите ленту.

Починить незначительные разрывы в линиях решетки обогревателя заднего стекла так же просто, как обклеить их лентой и нанести специальную проводящую краску.

Если у вас несколько поврежденных линий решетки, просто повторите процедуру. Если линии повреждены более чем в одном месте вдоль длины, вам придется вернуться к шагу номер один и обнаружить следующий разрыв.

Конструкция системы обогрева на заднем стекле

Система, помогающая очищать заднее стекло от наледи, снега или запотевания, конструктивно не очень сложная. Электрическую схему в общих чертах можно изобразить в следующем виде:

• С — генератор.
• Е230 — выключатель системы ОЗС.
• J519 — блок управления бортовой электрической сетью.
• Z1 — нагревательный элемент системы ОЗС.

Хотя на разных моделях автомобилей и могут быть некоторые различия, тем не менее, если рассматривать ее в детальном плане, то принципиально она включает в себя следующие основные элементы.

1. Монтажный блок.
2. Выключатель зажигания.
3. Выключатель подогрева ЗС.
4. Контрольная лампа, сигнализирующая включение ОЗС.
5. Нагревательный элемент системы ОЗС.

К6 — реле дополнительное. К7 — реле включения ОЗС. А — подключение к системам питания.

Кроме того, в системе имеются предохранители, клеммы и провода, соединяющие все элементы в единое целое.

При повернутом ключе зажигания ОЗС включается нажатием кнопки, к которой питание подается через дополнительное реле К6. При этом срабатывает реле обогрева заднего стекла К7, подключается нагревательный элемент и одновременно загорается контрольная лампочка.

Устройство нагревательного элемента на заднем стекле также может быть разным. В стандартном исполнении оно представляет собой сетку тонких металлических никелевых нитей, которые соединены двумя токопроводящими шинами, расположенными с противоположных сторон. С одной стороны к шине подводится ток напряжением 12В, с другой — шина замыкается на массу. Такие устройства крепятся к стеклу с помощью специального клея.

На некоторых моделях автомобилей нагревательный элемент наносится на стекло с помощью напыления, к примеру, алюминиевого. Поверх такого напыления с помощью клея, который проводит ток, крепится тонкая пленка с хорошей светопроницаемостью.

Принцип работы

p, blockquote 5,0,0,0,0 –>

Обогрев заднего стекла автомобиля происходит за счет нагревания нанесенных на стекло специальных нитей при протекании через них постоянного тока. Нити выполнены из токопроводящего материала невысокого сопротивления. Суммарный ток обогревателя заднего стекла составляет около 10 Ампер. Количество нитей — около десяти. Таким образом, через каждую нить протекает ток приблизительно 1 Ампер. Нетрудно посчитать по закону Ома, что сопротивление нити составляет около 12 Ом.

p, blockquote 6,0,0,0,0 –> adsp-pro-1 –>

Нити обогревателя наносятся при технологическом процессе изготовления заднего стекла на заводе несколькими способами:

p, blockquote 7,0,0,0,0 –>

• электрохимическим;
• вакуумным напылением (самый надежный метод);
• наклеиванием.

В химический состав таких нитей могут входить различные элементы, сплавы и композитные материалы: смолы, медь, графит, никель, хром, вольфрам. Производитель не заявляет о технологии производства, поэтому для каждой технологии (стекла с обогревом) приходится подбирать соответствующий способ восстановления работоспособности.

p, blockquote 8,0,0,0,0 –>

Например, пайка практически невозможна, если нити были напылены в вакууме углеродным составом. В этом случае эффективны только токопроводящие клеи.

p, blockquote 9,0,0,0,0 –>

Порядок ремонта неисправной системы ОЗС

Определив причину, по которой не работает обогрев заднего стекла, можно приступать к ремонту этой системы.

1. Если неисправны предохранители или реле системы ОСЗ, то надо снять неисправные детали. Замена их на новые, работоспособные труда не составляет. Главное, чтобы они были установлены как указывает схема электрической бортовой системы.
2. В случае когда виновником повреждения в системе ОЗС является клеммное соединение, восстановление обогрева заднего стекла также не вызывает затруднений. Достаточно зачистить контакты в клеммах. Возможно нужна замена клеммной коробки, но это тоже не займет много времени.
3. Если клей, которым был прикреплен контакт на заднем стекле оказался некачественным и произошло отслоение, то в этом случае надо купить новый качественный токопроводящий клей. Снять с отклеившегося контакта слой старого клея с помощью салфетки со спиртовым раствором. Затем нанести слой нового соединительного вещества и приклеить контакт на место.

1. При обнаружении отрыва провода на одной из шин необходимо этот провод напаять на старое место, используя схему подключения. Порядок действий при этом следующий:

• снять с провода остатки старого припоя, зачистив конец, кроме этого надо почистить и место соединения на шине;
• с помощью кисточки нанести на отчищенные поверхности шины и провода канифольную пасту в качестве флюса;
• на очищенную и наканифоленную жилу провода нанести припой, содержащий в своем составе три процента серебра;
• припаять провод к шине, при этом следует избегать перегрева поверхностей.

1. Больше всего аккуратности при ремонте обогрева заднего стекла своими руками требуется в случае, если обнаружен разрыв в токопроводящих нитях нагревательного элемента ОЗС. Для облегчения этой работы в продаже имеются специальные наборы для ремонта этой системы. Для исправления повреждения выполняются действия в следующем порядке:

• в районе разрыва очистить участок длиной в шесть миллиметров в каждую сторону от места повреждения;
• очищенный участок протереть салфеткой или тканью, смоченной в спирте или спиртовом растворе;
• с обеих сторон от поврежденной нити наклеить тонкие полоски ремонтной липкой ленты или обыкновенного строительного скотча, если ремкомплекта нет. Не допускать наклеивания клейкой ленты на рядом находящиеся нити, во избежание их повреждения;

• если есть ремкомплект, то перемешать отвердитель с составом серебристого цвета, который после нанесения будет выполнять роль нити проводящей ток. После смешивания нанести палочкой или кисточкой этот состав на поврежденный участок, замкнув цепь.

• если ремкомплекта нет, то роль специальной смеси выполнит клей, который хорошо проводит электрический ток, его можно нанести кисточкой, соблюдая аккуратность;
• после устранения повреждения надо дать время, чтобы клей или специальная смесь затвердели, для ускорения этого процесса можно применить фен;

• после высыхания полосы проводящей ток надо аккуратно снять самоклеящуюся ленту, для этого лучше всего подрезать ее ножом в месте примыкания к ремонтируемой нити, чтобы не повредить ее при удалении ленты;

• после выполненных работ надо проверить работоспособность ОЗС, для чего запустить двигатель автомобиля и нажать кнопку включения ОЗС.

Смотрите также видео по теме:

РЕМОНТ ОБОГРЕВАТЕЛЯ заднего СТЕКЛА

Обзор наборов и клея для ремонта нитей и контактов обогрева заднего стекла

Набор Permatex PX 09117

В набор входят:

• клей для нитей 1,4 мл;
• клей для контакта 0,8 мм;
• кисточка для нанесения клея;
• шаблон;
• наждачка;
• салфетка-активатор;
• спиртовая салфетка.

Способ применения при ремонте контактов

:

• зачистить и обезжирить поверхности;
• зачистить контакты;
• протереть активатором поверхности, 5 минут подождать;
• нанести небольшую (!!!) каплю клея, чтобы она не выступила за склеиваемые поверхности;
• прижать контакты;
• дать сутки на высыхание.

Способ применения при ремонте нитей

:

• обезжирить поверхность, на которую будет наноситься нить;
• прикрепить шаблон;
• подождать 20 минут;
• повторить нанесение 3-4 раза с интервалами по 20 минут;
• обогреватель включать через 24 часа.

Стоимость такого набора около 1000 рублей.

Клей AVS A78358S

Такой токопроводящий клей для ремонта нитей обогрева заднего стекла 2 мл стоит около 200 рублей.

Клей Permatex РХ 21351

Токопроводящий клей для ремонта нитей обогрева заднего стекла.

Цена клея около 400 рублей.

Видео — как приклеить контакты обогрева заднего стекла не снимая стекла:

Ремонт обогрева заднего стекла daewoo matiz.матиз

Технология ремонта приблизительно одинаковая для всех клеев промышленного изготовления. Главное – хорошо обезжирить поверхности и не спешить. Если не удается найти специальные составы для ремонта, можно попробовать их изготовить самостоятельно или воспользоваться другими методами восстановления.
