Предохранители и реле предназначены для защиты силовых агрегатов, цепей автомобиля от коротких замыканий или перегрузок.

Если в машине перестает работать какой-либо механизм, в первую очередь необходимо проверить предохранители. Возможно, проблема кроется именно там.

В модификациях седан, универсал и хетчбэк блоки предохранителей располагаются в одних и тех же местах. Схема подключения и расположение элементов идентичны.

Моторный отсек

Найти расположение под капотом просто. Он находится между АКБ и бачком антифриза системы охлаждения двигателя.

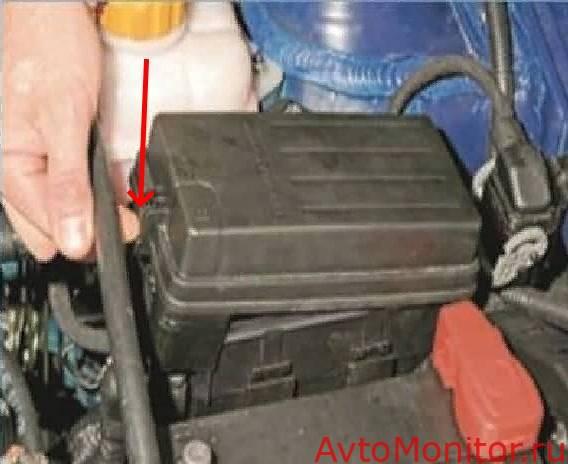

Для защиты от попадания воды и пыли предохранители закрыты пластиковой крышкой (черного цвета). Крышка корпуса фиксируется на двух защелках. Демонтаж выполняется руками — нужно отщелкнуть зажимы.

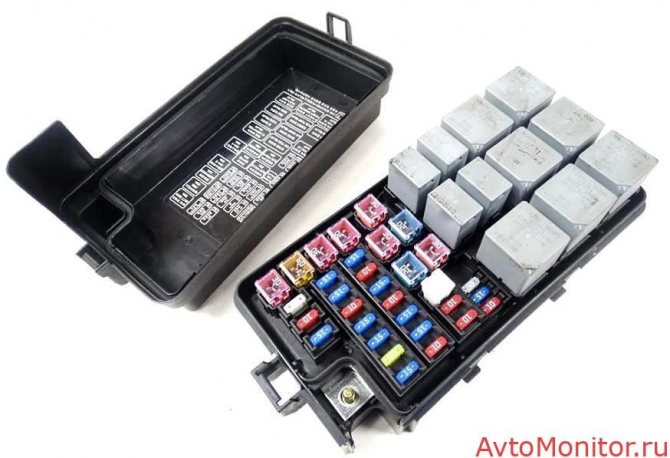

Внутри выглядит так:

Категорически запрещается вынимать предохранители, раскачивая их. Это действие может обломить ножки у вставки. Для демонтажа применяется пинцет или плоский зажим.

Расшифровка предохранителей моторного отсека

Согласно схеме, каждый предохранитель отвечает за определенную цепь, что позволяет минимизировать нагрузку на него. Еще это предотвращает одновременный выход из строя нескольких цепей автомобиля.

№	Обозначение	Мощность, A	За что отвечает
А — пинцет для извлечения предохранителей	FUSE PULLER*
Ef1	ВАТТ MAIN	30	Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач
Ef2	ABS	60	Блок управления АБС, исполнительный блок АБС
Ef3	BLOWERMOTOR	30	Электровентилятор климатической установки
Ef4	IGN-2	30	Электростеклоподъемники, электропривод зеркал заднего вида, стартер
Ef5	IGN-1	30	Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя
Ef6	ELEC FAN LO	20	Электровентилятор системы охлаждения двигателя (малая скорость вращения)
Ef7	DEFOG	30	Электрообогрев заднего стекла
Ef8	ELEC FAN HI	30	Электровентилятор системы охлаждения двигателя (высокая скорость вращения)
Ef9	POWER WINDOW	20	Электростеклоподъемники (кроме двери водителя)
Ef10	DIS	15	Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания
Ef11	ECM	10	Цепь питания главного реле
Ef12	HEADLAMP	25	Фары головного света, подсветка приборов и органов управления
Ef13	STOP	15	Сигнал торможения
Ef14	DR’S P/WDO	20	Элекгростеклоподьемники (дверь водителя)
Ef15	H/L HI	15	Дальний свет фар
Ef16	HORN	15	Звуковой сигнал
Ef17	A/C	10	Компрессор кондиционера
Ef18	FUEL PUMP	15	Цепь питания топливного насоса
Ef19	PASS F/BOX	15	Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой крышки багажника
Ef20	H/L LO LH	10	Ближний свет (левая фара)
Ef21	EMS	15	Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, Электровентилятор системы охлаждения двигателя
Ef22	INJECTOR	15	Форсунки, система рециркуляции отработавших газов
Ef23	IL LH	10	Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона)
Ef24	FOG	15	Противотуманные фары
Ef25	MIR HEAT	10	Электропривод и электрообогрев зеркал заднего вида
Ef26	DOOR LOCK	15	Система центральной блокировки замков
Ef27	H/L LO RH	10	Ближний свет (правая фара)
Ef28	IL RH	10	Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона)
Ef29	SPARE	10	Не используется
Ef30	SPARE	15	Не используется
Ef31	SPARE	25	Не используется

Расшифровка реле моторного отсека

Рядом с предохранителями подкапотного модуля располагаются реле, отвечающие за работу ряда электрических приборов или механизмов.

Расшифровка:

№	Обозначение	Артикул	За что отвечает
1	ILLUMINATION RELAY	96190187	Подсветка приборов и органов управления
2	HORN RELAY	96190187	Звуковой сигнал
3	MAIN RELAY	96190189	Главное реле/реле зажигания
4	HEAD LAMP RELAY	96190189	Блок-фары
5	FRT FOG RELAY	96190187	Противотуманные фары
6	A/C COMP RELAY	96190187	Муфта компрессора кондиционера
7	FUEL PUMP RELAY	96190189	Топливный насос, катушки зажигания
8	POWER WINDOW RELAY	96190189	Элекгростеклоподьемники
9	ELEC FAN LO RELAY	96190189	Элекгровентилятор системы охлаждения двигателя (малая скорость вращения)
10	DEFOG RELAY	96190189	Электрообогрев заднего стекла
11	ELEC FAN HI RELAY	96190189	Элекгровентилятор системы охлаждения двигателя (высокая скорость вращения)

Блок предохранителей и реле Шевроле Лачетти: описание, характеристики

Предохранители автомобиля предназначены для предотвращения короткого замыкания электроцепей и возможного возгорания автомобиля. У Шевроле Лачетти имеется два места расположения: моторный отсек и салон. Поломка одного из элементов означает, что цепь размыкается, и отвечающий элемент необходимо сменить.

Блок предохранителей и реле: месторасположение

Блок предохранителей в подкапотном пространстве располагается между аккумуляторной батареей и бачком антифриза. Это чёрный ящик с крышкой, под которой и располагаются реле и предохранители.

Месторасположение блока предохранителей в подкапотном пространстве.

Схема расположения предохранителей в монтажном блоке, который находится под капотом Лачетти:

Расшифровка блока предохранителей.

Ef1 (30 А) — работа основного аккумулятора.

Ef2 (60 А) — отвечает за АБС.

Ef3 (30 А) — работоспособность вентилятора печки.

Ef4 (30 А) — работа системы зажигание (стартера, цепей F5-F8).

В случае не работоспособности стартера, не крутит, стоит проверить реле № 4, который расположен под приборной панелью, со стороны водителя. Для этого необходимо проверить АКБ, коробку поставить на нейтралку и замкнуть контакты втягивающего реле. Если стартер начинает крутить, то имеется обрыв проводки. Ещё один способ проверки — это подать напрямую напряжение от аккумулятора.

Ef5 (30 А) — отвечает за систему зажигания (относится к цепям F1-F4, F9-F12, F17-F19). Проверяем реле № К3.

Ef6 (20 А) — замыкание цепи вентилятора системы охлаждения (радиатора).

Если после замены предохранителя вентилятор не начал работать, то рекомендуется также проверить предохранители Ef8, Ef21 и реле №К9, №К11.

Ef7 (30 А) — цепь обогрева заднего стекла.

Ef8 (30 А) — неисправность, увеличенная скорость работы вентилятора системы охлаждения (радиатора).

Ef9 (20 А) — работаспособность цепи электрических стеклоподъёмников в правой передней двери и в задних дверях.

Ef10 (15 А) — обрыв связи: электронного блока управления двигателем(ЭБУ), катушек зажигания, клапана рециркуляции отработавших газов.

Ef11 (10 А) — главное реле, обеспечивает работу контроллера электронних систем управления двигателем (ЭСУД).

Ef12 (25 А) — фары, габариты.

Если отсутствует свет габаритов правой стороны, то проверяем предохранители Ef23 или Ef28. Отсутствие основных габаритов или дальнего света при включённом переключателе, означает, что стоит проверить колодки проводов, которые могли окислиться или неплотно прилегать.

Ef13 (15 А) — стоп-сигналы. Также, стоит проверить предохранитель F4. В случае, если работает только дополнительный стоп-сигнал, то всё дело в лампах фар, которые стоит заменить.

Ef14 (20 А) — работаспособность цепи электрического стеклоподъёмника в водительской двери.

Ef15 (15 А) — лампы, отвечающие за дальней свет в фарах. В случае не работоспособность дальнего света, стоит проверить также реле №К4 и замерить входящие напряжение.

Ef16 (15 А) — предохранитель звукового сигнала, сирена, концевой выключатель капота. Также за звуковой сигнал отвечает реле№К2.

Ef17 (10 А) — отвечает за компрессор кондиционера.

Ef18 (15 А) — цепь топливного насоса. Также за работоспособность бензонасоса отвечает предохранитель в салоне с маркировкой F2. Если после замены изменений не произошло и по прежнему не работает насос, то стоит прозвонить проводку вплоть до самого элемента. Конечно, для этого придётся снимать задний диван, поскольку бензонасос расположен в самом топливном баке.

Ef19 (15 А) — предохранитель, который отвечает за множество элементов. В контроль входит работа приборной панели, электропривода складывания зеркал, замыкание цепи ламп индивидуального света салона, общего плафона света салона, света в багажнике, концевой выключатель положения багажника.

Ef20 (10 А) — цепь, отвечающая за левую фару и ближний свет. В случае неработоспособности стоит проверить обрыв проводки, которая идёт от монтажного блока непосредственно к лампочкам.

Ef21 (15 А) — работоспособность электронного блока управления двигателем (ЭБУ), клапана продувки адсорбера, датчиков концентрации кислорода, датчик фаз, осноаной вентилятор СО(радиатора).

Ef22 (15 А) — предохранитель бензонасоса, форсунок, клапана рециркуляции отработавших газов.

Ef23 (10 А) — контроль цепи ламп габаритного света с левой стороны, лампы освещения госномера, сигнал предупреждения. См. Ef12.

Ef24 (15 А) — предохранитель противотуманных фар. История с противотуманками, та же, что и с ближним/дальним светом.

Ef25 (10 А) — работа электропривода боковых зеркал. См. F8.

Ef26 (15 А) — цепь центрального замка.

Ef27 (10 А) — предохранитель овечает за правую фару и ближний свет.

Ef28 (10 А) — работоспособность цепи ламп габаритных огней с правой стороны, подсветки приборной панели и центральной консоли, свет магнитолы и часов.

Ef29 (10 А), Ef30 (15 А), Ef31 (25 А) — резервные предохранители для ремонта, в случае неисправность элементов монтажного блока.

Пропали повороты и аварийка на ланос/ сенс. Временное решение

Распиновка реле в монтажном блоке.

Блок предохранителей в салоне.

• К1 — реле света приборной панели и центральной консоли.
• К2 — реле работоспособности звукового сигнала.
• К3 — главное реле системы зажигания. Также, рекомендуется проверьте предохранитель с маркировкой Ef5.
• К4 — реле отвечающее за фары головного света.
• К5 — реле работоспособности цепи противотуманных фар.
• К6 — отвечает за работу реле муфты компрессора кондиционера.
• К7 — работа топливного насоса, катушки зажигания.
• К8 — электрические стеклоподъёмники.
• К9 — пониженная скорость работы вентилятора СО (радиатора).
• К10 — обогрев заднего стекла.
• К11 — регулятор скорости работы вентилятора ОЖ(радиатора).

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ ШЕВРОЛЕТ ЛАЧЕТТИ В МОТОРНОМ ОТСЕКЕ

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ ШЕВРОЛЕТ ЛАЧЕТТИ 1.6 АТ

Салон

В салоне предохранители располагается с левого торца приборной панели. Для обеспечения доступа к плавким вставкам необходимо предварительно снять крышку.

Салонные реле располагаются на специальном кронштейне под панелью вблизи педалей. Для свободного доступа к ним необходимо снять нижнюю облицовку панели, предварительно выкрутив два самореза из отсека для мелочей и сняв рукоять для открытия капота.

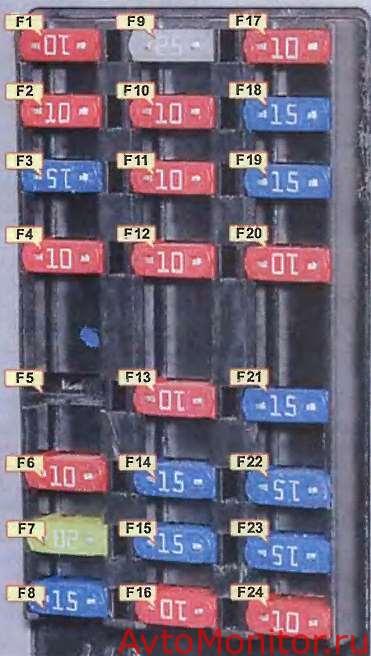

Расшифровка предохранителей салона

№	Обозначение	Мощность, A	За что отвечает
F1	AIRBAG	10	ЭБУ подушками безопасности
F2	ЕСМ	10	ЭБУ двигателем, ЭБУ автоматической коробкой передач*, генератор, датчик скорости автомобиля
F3	TURN SIGNAL	15	Выключатель аварийной сигнализации, указатели поворота
F4	CLUSTER	10	Щиток приборов, электронный блок автоматического включения ближнего света фар*, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием*, выключатель кондиционера*
F5	—	—	не используется
F6	ENG FUSE	10	Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электростеклоподъемников, реле включения фар головного света
F7	HVAC	20	Реле включения электровентилятора климатической установки, выключатель кондиционера, система климат-контроля*
F8	SUNROOF	15	Переключатель электропривода зеркал, электропривод складывания зеркал*, электропривод люка крыши*
F9	WIPER	25	Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя
F10	HANDS FREE	10
F11	ABS	10	БУ АБС. исполнительный блок АБС
F12	IMMOBILIZER	10	Иммобилайзер, ЭБУ противоугонной сигнализацией, датчик дождя
F13	тем	10	Блок управления автоматической коробкой передач*
F14	HAZARD	15	Выключатель аварийной сигнализации
F15	ANTI-THEFT	15	ЭБУ противоугонной сигнализацией
F16	DIAGNOSIS	10	Диагностический разъем
F17	AUDIO/CLOCK	10	Аудиосистема, часы
F18	EXTRA JACK	15	Дополнительная розетка
F19	CIGAR LIGHTER	15	Предохранитель прикуривателя
F20	BACK-UP	10	Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач
F21	REAR FOG	15	Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение
F22	ATC/CLOCK	15	Часы, система климат-контроля, выключатель кондиционера*
F23	AUDIO	15	Аудиосистема
F24	IMMOBILIZER	10	Иммобилайзер

Что делать, если не горит подсветка приборов

Расшифровка реле салона

В зависимости от модификации автомобиль дополнительно может содержать реле климат-контроля и принудительного головного освещения.

№	Артикул	За что отвечает
1	нет данных	Блок управления системой защиты аккумуляторной батареи
2	96312545	Прерыватель указателей поворотов
3	96344573	Реле включения противотуманного света в задних фонарях
4	нет данных	Реле блокировки стартера (для автомобилей с автоматической коробкой передач)
—	96190189	Реле парковки/нейтрали
—	96190189	Реле вентилятора
—	96190189	Реле предупредительного света фар (дневные ходовые огни)

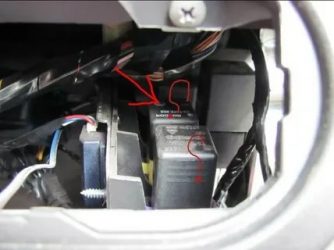

Где Находится Реле Поворотов На Шевроле Лачетти — thedreambag.ru

Если не горят лампы габаритов только с одной из сторон, проверьте предохранители Ef23 или Ef Если не горят передние габаритные огни, проверьте лампы в фарах, а также контакты колодок, которые могут пропадать из-за реле поворотника на шевроле лачетти соединения.

Для замены ламп скорее всего придётся снять корпус воздушного фильтра. Ef13 15 А — стоп-сигналы. Если не горит ни один стоп-сигнал, включая дополнительный, проверьте помимо этого предохранитель F4, а также лягушку-выключатель на педали тормоза и её разъём с проводами. Если дополнительный стоп сигнал работает, а основные — нет, замените лампы в фарах, лампы двухнитиевые, перегореть могли обе.

Проверьте также контакты в посадочных разъёмах и проводку. Ef14 20 А — электрический стеклоподъёмник в водительской двери. Ef15 15 А — лампы дальнего света в фарах. Если не включается дальний свет, проверьте также реле К4, исправность ламп в фарах и контакты в их разъёмах могли окислитьсявыключатель света слева от руля.

Замерьте напряжение в разъёмах фар. Если при включенном дальнем свете напряжения на нужных контактах нет, значит неисправность проводки или подрулевого выключателя. Ef16 15 А — звуковой сигнал, сирена, концевой выключатель капота. Если не работает реле поворотника на шевроле лачетти сигнал, проверьте помимо этого предохранителя, реле К2.

Распространённая проблема — отсутствие или пропадание контакта на корпус, который находится на лонжероне за левой фарой. Зачистите и сделайте надёжный контакт. Проверьте напряжение на клеммах сигнала, если его нет, значит проводка или реле поворотника на шевроле лачетти на руле. Проверьте сам сигнал, подав напряжение 12 В на него напрямую. Если неисправен, замените новым. Ef17 10 А — компрессор кондиционера. Ef18 15 А — топливный насос.

Если не работает бензонасос, проверьте помимо этого, предохранитель F2 в салонном монтажном блоке, предохранитель Ef22 в подкапотном блоке и реле К7, а также исправность самого насоса, подав на него напряжение 12 В напрямую.

Если он работает, прозвоните провода на обрыв и проверьте контакты. Если не работает — замените новым. Чтобы снять бензонасос, нужно отключить аккумулятор, снять подушку заднего сиденья, открыть люк, отключить топливопроводы, отжать стопорное кольцо и вытянуть бензонасос. Если не создаётся нужного давления в топливной системе, дело может реле поворотника на шевроле лачетти в регуляторе давления.

Ef19 15 А — приборная панель, электропривод складывания зеркал, лампы индивидуального света в салоне, общий плафон света в салоне, свет в багажнике, концевой выключатель положения багажника.

Ef20 10 А — левая фара, ближний свет.

Ремонт электропроводки Chevrolet Lacetti 2010г.

Если не горит ближний в правой фаре, см. Если потухли лампы ближнего света в обоих фарах, проверьте лампы, могли перегореть две одновременно, а также их разъёмы, контакты в них и наличие влаги.

Также причина может быть в проводке от разъёма С до выключателя света на руле. Спецификация схемы: Q1 — PS Транзисторный реле поворотника на шевроле лачетти от фирмы NEC. Нужен как инвертор. Можно было сделать на обычном транзисторе, но мне на оптроне удобнее на 1 резистор меньше деталей. Подойдет любой другой транзисторный оптрон.

Их десятки типов.

Предохранители и реле Chevrolet Lacetti

Распиновка оптронов в корпусах на 4 ножки: Тип IRFL. Корпус называется ТО без выступа для крепления к радиатору. Если купите в обычном корпусе ТОто можно отпилить этот выступ.

А можно и прикрутить, место там позволяет.

Что делать, если после замены предохранителя прикуриватель не работает?

Осмотр демонтированного прикуривателя.

Если после замены этого элемента разъём тоже не будет работать, то потребуется искать причину в самом прикуривателе.

Там надо будет найти причину замыкания контактов. При помощи плоской отвёртки придётся разогнуть контакты , чтобы «+» не пробивал на корпус авто. После таких манипуляций гнездо снова будет готово к использованию.

Оплавление шайбы и усики

После проверки отдельного предохранителя на розетку, необходимо приступить к осмотру самого прикуривателя.

Но также возможно есть причина потому, что прикуриватель не работает, из-за того, что плавиться шайба, которая предназначается для защиты от короткого замыкания. Изготовлена она из плавящегося материала. В таком случае гнездо надо освободить от прикуривателя и на его место поставить новый элемент.

В некоторых случаях прикуриватель может не работать из-за того, что у него разогнулись усики на центральном контакте. Такие усики предназначены для того, чтобы прикуриватель находился в положении «Включено». Чтобы восстановить работу элемента придётся взять плоскую отвёртку и подогнуть немного усики.

Такую работу следует производить с вынутым предохранителем F19, чтобы избежать короткого замыкания.

Вывод

На Chevrolet Lacetti имеется два монтажных блока, которые расположены в подмоторном отсеке и салоне. Все предохранители и реле отвечают за работоспособность электрических элементов, также предотвращает получения короткого замыкания систем, которые могут повлечь за собой возгорание, или другие тяжёлые последствия.

Работу проводим при выходе из строя предохранителей и реле.

При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.

Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…

…нажав пластмассовую защелку, снимаем крышку монтажного блока.

На обратной стороне крышки нанесена схема расположения предохранителей и реле и указано их назначение.

Неисправный предохранитель определяем по перегоревшей перемычке.

Пинцетом извлекаем предохранитель.

Заменяем перегоревший предохранитель новым.

Предохранитель большого размера вынимаем из блока рукой.

Реле вынимаем из блока рукой.

Для доступа к предохранителям монтажного блока в салоне автомобиля открываем левую переднюю дверь.

Потянув за ручку, преодолевая сопротивление защелок…

…снимаем крышку в левом торце панели приборов.

С помощью пинцета из монтажного блока в моторном отсеке заменяем перегоревший предохранитель новым.

На обратной стороне крышки нанесена схема расположения предохранителей и указано их назначение

Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).

Если необходимо снять монтажный блок в моторном отсеке…

…головкой «на 10» отворачиваем гайку.

Снимаем со шпильки наконечник провода.

Отверткой отжимаем два фиксатора с одной стороны блока и два с другой…

…и приподняв блок, отсоединяем от него колодки проводов.

Снимаем монтажный блок.

Устанавливаем монтажный блок в обратной последовательности.

Для замены реле расположенных под панелью приборов, снимаем нижнюю облицовку панели приборов (см. Снятие нижней облицовки панели приборов).

Реле установлены на кронштейне, закрепленном на каркасе панели приборов.

Вынимаем рукой неисправное реле и заменяем его новым.

Устанавливаем нижнюю облицовку панели приборов.

На Шевроле Лачетти есть два гнезда, которые можно использовать как для прикуривания, так и в качестве питания для подключения различных внешних устройств.

Что делать, если после замены предохранителя прикуриватель не работает?

Осмотр демонтированного прикуривателя.

Если после замены этого элемента разъём тоже не будет работать, то потребуется искать причину в самом прикуривателе.

Там надо будет найти причину замыкания контактов. При помощи плоской отвёртки придётся разогнуть контакты , чтобы «+» не пробивал на корпус авто. После таких манипуляций гнездо снова будет готово к использованию.

Оплавление шайбы и усики

После проверки отдельного предохранителя на розетку, необходимо приступить к осмотру самого прикуривателя.

Но также возможно есть причина потому, что прикуриватель не работает, из-за того, что плавиться шайба, которая предназначается для защиты от короткого замыкания. Изготовлена она из плавящегося материала. В таком случае гнездо надо освободить от прикуривателя и на его место поставить новый элемент.

В некоторых случаях прикуриватель может не работать из-за того, что у него разогнулись усики на центральном контакте. Такие усики предназначены для того, чтобы прикуриватель находился в положении «Включено». Чтобы восстановить работу элемента придётся взять плоскую отвёртку и подогнуть немного усики.

Такую работу следует производить с вынутым предохранителем F19, чтобы избежать короткого замыкания.

1. Где находится предохранитель
2. Как проверить и заменить
3. Как снять прикуриватель
4. Ремонт и подключение

Предохранитель прикуривателя на Шевроле Лачетти обеспечивает защиту электрической проводки от оплавления или возгорания при превышении допустимой мощности. В случае отказа оборудования требуется заменить вставку, а затем проверить работоспособность прибора. Запрещается использовать вместо штатного предохранителя самодельные элементы (например, куски стальной проволоки).
