Самостоятельно меняем ремень ГРМ на ВАЗ 2108 в гаражных условиях

Ремень ГРМ соединяет несколько узлов автомобиля, обеспечивая их стабильную работу. Он постоянно испытывает значительные нагрузки, что приводит к быстрому износу. Поэтому необходимо регулярно проверять его состояние и в случае необходимости вовремя производить замену. Процедура замены довольно трудоемкая, но если придерживаться инструкции, то самостоятельно заменить газораспределительный ремень сможет даже начинающий водитель.

Назначение ременной передачи и особенности эксплуатации

На первых моделях жигулей на газораспределительном механизме использовались цепи. Начиная с ВАЗ 2108, в газораспределительной системе стала использоваться ременная передача. Она имеет ряд преимуществ перед цепью: уменьшение шумов, простая диагностика состояния, легкая замена, уменьшение потерь. Главный недостаток – небольшой срок эксплуатации.

Ремень ГРМ постоянно испытывает большие нагрузки, что является причиной его быстрого износа. При слабом натяжении и повреждениях нарушаются функции помпы, генератора и других узлов, которые задействованы в ременной передаче. Опаснее всего обрыв ремня, когда автомобиль находится в движении. При внезапном разрыве пропадает согласованность между перемещениями клапанов и поршней, они сталкиваются друг с другом. Это приводит к повреждению поршневой системы и изгибу клапанов.

В этом случае придется не только менять ремень, но и делать ремонт головки блока цилиндров.

На износ ремня влияют следующие факторы:

Необходимо вовремя проводить технические работы.

Сроки замены ременного привода ГРМ

Каждый водитель должен знать, когда нужно менять газораспределительный ремень. Сроки прописаны в инструкции по эксплуатации автомобиля ВАЗ 2108, где рекомендуется проводить замену через 50-60 тыс. км пробега. Но так как условия эксплуатации разные, необходимо время от времени проводить осмотр ремня и вовремя его менять, если обнаружены следующие изъяны:

Признаками плохого состояния ремня является появление посторонних шумов при работе силового агрегата, появление вибрации, трудности при запуске, черный дым в выхлопных газах. Если обнаружены масляные пятна, то следует заменить сальники.

Специалисты рекомендуют одновременно с ремнем менять натяжной ролик. В нем стоят подшипники, смазки которых, как правило, хватает лишь до смены ремня. Также необходимо осмотреть помпу на наличие царапин, сколов, люфта. Если обнаружены эти дефекты, помпу следует заменить. Шкивы распредвала и коленвала тоже должны быть без следов износа и дефектов. Если не выполнить замену расходников с дефектами, через небольшой промежуток времени может потребоваться новый ремонт. При изношенном шкиве ремень будет постоянно сползать и быстро придет в негодность.

Замена ремня ГРМ: пошаговая инструкция

Процедура замены ременной передачи на ГРМ ВАЗ 2108 трудоемкая, но по силам даже начинающему автолюбителю. Необходимо приготовить нужные инструменты и закупить расходные материалы.

Из инструментов понадобятся:

Следует приготовить чистую ветошь для очищения авто от пыли и загрязнений, а также тару для слива охлаждающей жидкости.

Для удобства проведения технических работ автомобиль следует установить на подъемник, эстакаду или смотровую яму. Процедура замены проводится поэтапно:

Самостоятельная замена ремня займет много времени, но даст возможность сэкономить на техобслуживании и будет получен опыт установки ремня ГРМ.

Источник

Замена ремня ГРМ ВАЗ 2108-21099 карбюратор,замена помпы

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Как Натянуть Ремень Грм На Ваз 2109

Замена ремня ГРМ на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Когда я должен заменить ремень ГРМ на ВАЗ 2108-ВАЗ 21099? 1) По данным завода, каждые 60 000–75 000 тыс. Km.

Заметка! Но чтобы проверить состояние ремня на наличие серьезных дефектов, нужно каждые 15 000 тысяч километров!

Как заменить ремень ГРМ на ВАЗ 2108-ВАЗ 21099?

Вывод: 1) Сначала открутите оба боковых болта крепления крышки.

2) Затем открутите последний оставшийся центральный болт, которым крепится крышка.

3) Теперь снимите его с сиденья, положив руку на крышку.

4) Затем снимите ленту генератора со всех роликов. (Чтобы снять ремень генератора, см. Эту статью «) 5) Затем снимите переднее правое колесо с машины. (см. Снятие колеса)

Заметка! Если ваш автомобиль также оснащен дополнительными колесами, то их тоже нужно снять!

6) Затем поверните коленчатый вал по часовой стрелке строго для центрального болта, крепящего шкив.

Заметка! Повернув коленчатый вал, обратите внимание на две отметки, указанные на фотографии, они должны совпадать, первая отметка обозначена отверткой, это маркер распредвала, а теперь вторая отметка, эта отметка колпачка!

7) Теперь вытащите вилку из руки и снимите ее с корпуса сцепления.

Затем посмотрите на риск, который существует на маховике; он должен войти в паз на крышке корпуса сцепления.

Заметка! На фото шланг снят для удобства просмотра!

9) Затем снимите датчик положения коленчатого вала. (См. «Снятие датчика положения коленчатого вала»).

10) Затем используйте помощник, чтобы защитить коленчатый вал от вращения и, в результате, снимите шкив генератора, чтобы сделать это: 1. Попросите помощника вставить отвертку через сквозное отверстие в корпусе сцепления, а затем закрепите отвертку.

Руководство по замене

Замену ремня газораспределения на ВАЗ 2108 с карбюратором производители рекомендуют выполнять через 60-75 тыс. километров пробега. Учитывая, что автомобиль эксплуатируется в разных условиях, то визуальный осмотр узлов рекомендуется делать через каждые 15 тыс. километров.

Замену следует делать, если обнаружены такие дефекты:

• неровности, износ, трещины на поверхности;
• масляные пятна;
• обтрепанные торцевые стороны;
• надрыв, износ, отсутствие зубьев;
• растянутый ремень, который уже невозможно натянуть.

При осмотре узла следует обратить внимание и на другие элементы.

В комплекте с ремешком обычно меняется натяжной ролик.

Если обнаружены потеки масла, то, скорее всего, необходимо заменить сальники. Если на поверхности помпы есть царапины, сколы, обнаружен люфт, то ее следует заменить. Сколько прослужат детали, зависит от их качества и условий эксплуатации.

Необходимые инструменты

Для поведения процедуры замены на ВАЗ 2108 необходимо приготовить обычный инструментарий:

• наборы головок и накидных ключей;
• отвертку;
• специальный ключ для проворачивания натяжного ролика;
• домкрат;
• новые расходные материалы;
• чистую ветошь.

Если отсутствует специальный ключ для поворота натяжного ролика, можно воспользоваться плоскозубцами и двумя гвоздями.

Этапы работы

Чтобы с автомобилем удобно было работать, его следует загнать на ровную площадку либо подъемное приспособление.

Сама замена состоит из следующих шагов:

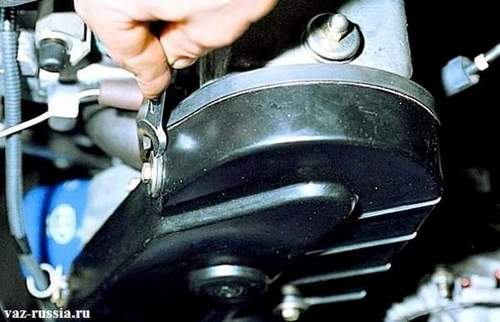

1. Для доступа к шкиву коленвала сначала нужно демонтировать спереди правое колесо.
2. Отвернув три болта, необходимо снять защитную крышку ГРМ.
3. Ослабив ремень генератора, снимаем его со всех роликов.
4. Далее необходимо выставить метки. Для этого нужно проворачивать коленвал в направлении движения часовой стрелки пока не будут совпадать метки на распредвале и задней крышке механизма газораспределения.
5. В верхней части картера сцепления нужно демонтировать заглушку и убедиться, что рисочка на маховике и прорезь на корпусе картера сцепления совпадают.
6. Далее следует снять датчик, показывающий положение коленвала.
7. Коленчатый вал необходимо зафиксировать. Для этого нужно вставить отвертку или металлический штырь между зубьями маховика.
8. Далее, открутив болт крепления, следует демонтировать шкив привода генератора.
9. С помощью ключа на «17» нужно ослабить крепежную гайку на натяжном ролике. Когда ремешок максимально ослабнет, его можно снять.
10. Для замены натяжителя нужно выкрутить гайку крепления и снять его со штыря. При замене ролика следует осмотреть дистанционную шайбу, которую при необходимости также нужно заменить.
11. Новый ремешок сначала надевается на зубья шкива коленвала, затем на зубья шкива помпы, далее заводится за ролик и натягивается на зубья шестерни распредвала.
12. Спецключом или с помощью гвоздей и пассатижей нужно провернуть натяжитель и натянуть резиновое изделие.
13. Далее необходимо затянуть гайку крепления натяжного ролика.
14. Затем нужно вернуть на место шкив привода навесного оборудования и вкрутить до конца болт крепления. Далее следует повернуть коленчатый вал по направлению часовой стрелки всего лишь на пару оборотов и снова выставить все установочные метки на распредвале и коленвале. Если метки не совпадают, монтаж ремня следует повторить.

Проверяем натяжение ремешка ГРМ

После установки ремешка нужно проверить его натяжение. Для этого необходимо повернуть ремешок на промежутке между шкивами распредвала и коленвала на 90 градусов. Если при небольшом усилии он поворачивается более чем на 90 градусов, его нужно натянуть сильнее.

На последнем этапе обязательно следует проверить совпадение установочных меток.

На этом замена ремня механизма газораспределения на ВАЗ 2108 карбюратор закончена.

Почему обрывает ремень грм на ваз 2109.

Многие задаются вопросом почему обрывает ремень грм уже только после того, как это случилось. Вам повезет если такая поломка произойдёт, например где-нибудь во дворах при прогреве двигателя, а не на трассе между городами. Поэтому, что бы Вы не попадали в такие ситуации, необходимо знать почему это происходит. Причин обрывов ремня несколько:

Давайте обсудим каждый пункт подробнее.

Естественный износ детали.

В процессе работы ремень не только стирается, но и гнётся, в результате, чего возникают микротрещины, которые, в последствии, вырастают и приводят к обрыву ремня.

У каждого узла есть свой срок службы. Ремень газораспределительного механизма восьмиклапанного двигателя ВАЗа период работы составляет 60 тысяч километров.

Покупка бракованного ремня.

Не экономьте на ответственных запчастях. Сэкономив 100-200 рублей вы можете на долго застрять на дороге.

Попадание на ремень технических жидкостей.

На ремень грм запросто может попасть масло или охлаждающая жидкость. Масло попадает из-за износа сальников распредвала и коленвала, а антифриз может вытечь при износе помпы.

Неисправность деталей привода грм.

К деталям привода грм относятся:

За многие тысячи километров шестерни газораспределительного механизма изнашиваются и повышается возможность перескока ремня через зуб шестерни.

Из-за некачественного ролика натяжения ремня или из-за его долгой эксплуатации он может заклинить. Так же не следует перетягивать ремень. Очень сильно перетянутый ремень начинает свистеть и может очень быстро порваться.

В процессе работы подшипники помпы изнашиваются и у вала помпы появляется люфт, в результате, чего шестерня привода помпы стоит криво и ремень грм начинает сползать и тереть о защитный кожух или об блок.

Через какое время необходимо заменить ремень в моделях авто ВАЗ 2108 и — 09

При замене ремня ГРМ, старайтесь следовать советам завода-изготовителя, но также помните, что происходит изнашивание шестерен. Как правило замена осуществляется спустя 35 или 40 тысяч километров. Некоторые специалисты даже рекомендуют заменять раньше, из за качества деталей. Но лично я считаю, самый лучший вариант — заменить данный ремень спустя 25 или же 30 тысяч км, потому что расход при таком пробеге нельзя назвать большим.

• Постарайтесь вычистить сам двигатель от масел, грязи и пыли (вообще такую очистку проводить полезно для двигателя).
• Затем удалите крышку защиты, скрывающую сам ремень в приводе.

В каких случаях необходима замена?

Ремень ГРМ представляет собой резиновый обод с зубчатой внутренней стороной. Он служит для синхронизации работы валов: коленчатого и распределительного, а также является приводом для водяного и масляного насосов. Он относится к расходникам, которые необходимо регулярно менять. Замена должна выполняется согласно рекомендациям производителя ВАЗ 21099, который рекомендует менять деталь через 50-60 тыс. км пробега. Но это не является главным критерием.

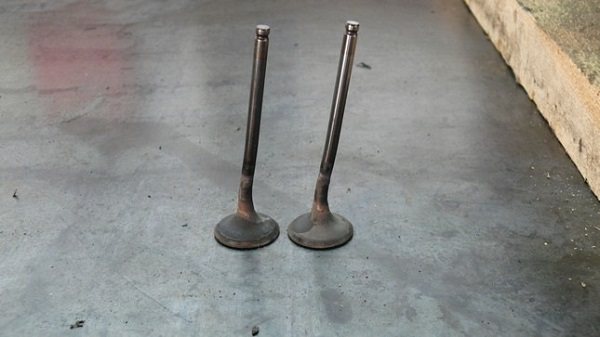

Обрыв ремня во время движения может стать причиной капитального ремонта мотора. Если обрывается ремень, исчезает синхронизация коленвала и распредвала. Тогда клапана начинают биться о поршни, гнуться, тем самым портят поршни и стенки цилиндров. Поэтому проверять состояние ремня ГРМ следует через каждые 15 тыс. км. Если при осмотре обнаружены трещины, то его необходимо поменять.

Особенности замены

Операция не представляет собой сложный процесс, но требует внимательности и собранности, так как ошибки могут повлечь за собой капитальный ремонт силового агрегата. Автомобиль устанавливают на ровной площадке. Под колёса следует установить противооткатные башмаки, чтобы предотвратить скатывание машины.

Замену ремня грм на двигателе Ваз 2108 выполняют так:

Обратите внимание! При снятом ремне ГРМ не прокручивайте коленвал, т.к. это может привести загибанию клапанов и дорогостоящему ремонту двигателя.

Как снять ремень грм на ваз 2109.

В первую очередь включаем пятую передачу (это делается для того, чтобы было легче прокручивать двигатель, когда совмещаем метки) ослабляем гайки на переднем левом колесе и поддомкрачиваем его. Открываем капот, снимаем защитный кожух и смотрим в каком положении находится метка на шестерне.

Если Вы меняйте ремень на ВАЗ до того, как он порвался.

Крутим колесо пока метки на шестерне и на пластине не совпадут.

После совпадения меток в этом месте открываем заглушку смотрового отверстия в картер сцепления и проверяем совпала ли прорезь на картере с риской на маховике.

Если риски на маховике не наблюдается, то покрутите колесо, что бы шестерня распредвала сделала еще один оборот. В случае если и на этот раз риска не появилась рядом с меткой в картере сцепления, читайте как поменять ремень грм на ВАЗ 2109 если порвало ремень. Если риска совпала с меткой, откручивайте болт коленвала и переходите к разделу «Нижняя метка грм ВАЗ 2109»

Если ремень грм на ВАЗ 2109 порвало и Вы собрались его менять.

Снимаем колесо, снимаем пластиковый подкрылок, если он у вас есть. Откручиваем болт шкива коленвала.

Если вы не знайте как открутить болт коленвала ВАЗ, то я сейчас расскажу маленькую хитрость.

Если Вам есть кому помочь, то просим помощника не снимая автомобиль с пятой передачи нажать как можно сильнее на тормоз. Сами тем временем берем головку и рычаг побольше и со всей силы крутим против часовой стрелки.

Замена ГРМ 2109

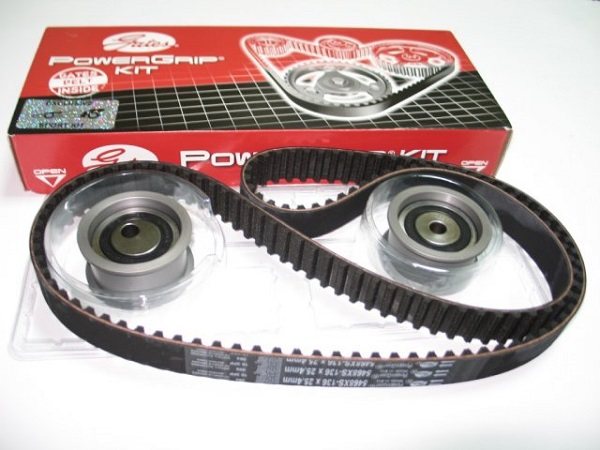

Для замены приобретается новый ремень ГРМ 2108 и натяжной ролик, желательно заводского изготовления, либо от проверенного изготовителя избегая покупки ремня от неизвестной фирмы. Замену ремня ГРМ можно выполнить как в условиях гаража, так и на открытой ровной площадке.
Порядок выполнения замены зубчатого ремня ГРМ ваз 2109

Перед началом работы снимается клемма с аккумулятора для безопасности электрооборудования во время проведения замены. Автомобиль фиксируется противооткатными упорами (башмаками) для его надежной фиксации во время работы.

Снимается защитная крышка ремня ГРМ и двигатель выставляется по заводским меткам. В передней части двигателя со стороны ремня ГРМ 2108 необходимо совместить риску на шкиве распределительного вала и верхний прилив (слева вверху) под крепление крышки ремня ГРМ.

Это будет первая метка, а вторая расположена в лючке кожуха сцепления, расположенным под трамблером. Лючок закрыт резиновой заглушкой , которую необходимо вытащить.

Далее, если метки выставлены правильно (первая метка уже совмещена), то в треугольном вырезе лючка должна находится риска, нанесенная на торец маховика.

Затем снимается переднее правое колесо и ставится надежный упор под кузов автомобиля. За неимением такового можно поставить 20 литровую канистру из-под бензина на ребро в виде дополнительного упора. Далее со стороны снятого колеса снимается защитная накладка, чтобы получить доступ к шкиву коленчатого вала и ремню генератора, который также необходимо снять.

После снятия защитной накладки ослабляется натяжение ремня генератора, он сдвигается в сторону блока цилиндров и ремень снимается . Затем с помощью воротка и головки на 19 мм отдается болт крепления шкива. Для фиксации коленчатого вала в момент откручивания болта , можно вставить жало «серьезной» отвертки между зубьями маховика в лючке кожуха сцепления. Болт шкива откручивается и снимается шкив коленчатого вала, который можно оставить висеть на ремне генератора.

Далее ослабляется крепления натяжного ролика и снимается ремень ГРМ 2109 и сам ролик. Ставится новый натяжной ролик и заводится новый ремень ГРМ 2108, начиная установку ремня с правой его «ветки». После установки ремень натягивается движением натяжного ролика и фиксируется в натянутом положении. Правильно натянутый ремень должен повернуться от усилия руки перпендикулярно его плоскости на 90 градусов.

После установки ремня ГРМ и нового натяжного ролика проверяется совпадение меток. Когда шкив коленвала снят , то можно дополнительно проверить метку и на коленчатом валу нанесенной на его звездочку и вырез на приливе маслонасоса.

Если ремень установлен правильно, то метки должны остаться на месте, в случае их несовпадения нужно повторить установку. Добившись совпадения меток, коленчатый вал двигателя необходимо провернуть на два оборота и еще раз проверить совместимость заводских меток.

Если метки совпадают, то все собирается в обратном порядке и двигатель заводится для проверки. Когда после запуска двигателя появляется посторонний гул, то это говорит о перетяжке ремня и необходимо его вновь отрегулировать. Далее необходимо надеть защитную крышку ремня ГРМ 2109 и убедиться, что ремень за нее не задевает и двигатель работает чисто. Если появится посторонний шум , то крышку нужно поправить на болтах крепления , найдя нужное положение.

Об автомобиле ВАЗ 21099

Машина ВАЗ 21099 (Спутник или Samara Forma) была последней моделью завода широко известного «девятого» семейства Самара. Она представляла собой давно производимую девятку, только с вынесенным багажным отделением. Из-за этого её длина увеличилась на 200 мм. Кроме этого, получила изменение решётка радиатора, передние крылья, капот. Приборная панель, которую водители называли «высокая», получила тахометр. До начала производством заводом десятого семейства ВАЗ, она оставалась самой популярной отечественной машиной для того времени.

Автомобиль ВАЗ 21099 комплектовался 8-ми клапанным силовым агрегатом с рабочим объёмом равным 1500 см 3, однако некоторые из них могли иметь движки с рабочим объёмом 1300 см 3. Первое время система питания была с карбюратором, а в дальнейшем завод перешёл на инжектор. Привод механизма ГРМ для обоих типов моторов был ремённой. Конструкция поршней мотора объёмом 1,5 литра была такова, что практически исключалась возможность для встречи поршня с клапанами после повреждения ремня. Использование такой схемы привода позволило снизить массу двигателя.

Этим новшеством была упрощена замена на ВАЗ 21099 с инжектором и карбюратором зубчатого ремня. Для правильной установки фаз газораспределения предусмотрены специальные метки ГРМ на заднем кронштейне для пластиковой защиты привода ГРМ, а также на блоке цилиндров в районе шкива на коленчатом валу двигателя.

Механизм газораспределения устроен таким образом, что на стержень клапана воздействует кулачок распределительного вала, рычаги привода клапана в такой схеме отсутствуют. Тепловой зазор выставляется на холодном моторе установкой регулировочных шайб, которые подбирают необходимой толщины.

Конструкция привода механизма ГРМ для машин с инжектором не отличается от автомобилей с карбюратором в системе питания.

Особое внимание на состояние деталей механизма ГРМ следует уделять моторам с рабочим объёмом 1300 см 3. При обрыве ремня в таком моторе происходит встреча клапанов с поршнями, что вызовет дорогостоящий капитальный ремонт силового агрегата. Чаще проверяйте состояние деталей механизма. Проворачивайте шкивы, осматривайте состояние зубьев ремня. Это позволит избежать негативных последствий во время эксплуатации машины.

Установка ремня грм на ваз 2109 инжектор.

Перед тем как поставить ремень проверьте ещё раз все метки. Когда ставите ремень не должно быть провисания ремня между шестернями распредвала и коленвала, иначе метки уйдут. Лучше всего чтобы ремень в этом месте был чуть-чуть натянут. Допускается расхождения меток примерно в пол зуба шестерни. Ставим натяжной ролик. Перед ним на болт надевается шайба, а уже потом сам ролик.

Как правильно натянуть ремень грм на ВАЗ 2109.

Ремень можно натягивать как со специальным ключом, так и без него. Специальный ключ может заменить отвертка и 2 гвоздя или самореза. Вставляем гвозди в отверстия ролика, между ними просовываем отвертку и крутим против часовой стрелки. Хорошей натяжкой считается момент, когда ремень между шестернями распредвала и коленвала можно скрутить на 90 градусов с небольшим усилием. На заведённом двигателе в этом месте ремень должен идти прямо как струна, без биений. Так же он де должен издавать шумов таких, как скрипов и свистов.

После натяжки ремня прокручиваем коленвал на 2 оборота и смотрим, совпали ли метки на шестернях. Если всё совпало, то собираем оставшееся в обратном порядке.

Я надеюсь в статье «Как поменять ремень грм на ваз 2109» Вы нашли ответы на все интересующие вопросы. Если что-то непонятно — оставляйте ваш вопрос в коментарии.

А теперь самое интересное – установка нового ремня

Проверяем совпадение всех меток. Ставим ремень сначала на коленвал и помпу. Затем натягиваем правую нисходящею ветвь ремня и одеваем на шкив распредвала и натяжной ролик. Еще раз проверяем все метки и натягиваем ремень роликом. Натяжка считается достаточной если вы, усилием двух пальцев, можете перекрутить самую длинную ветвь ремня максимум на 90 градусов. А проще, берем двумя пальцами за правую ветвь ремня и крутим, если больше чем на 90 это не очень плохо, а меньше очень. Перетянутый ремень быстро износится, а также уменьшит срок службы помпы.

Ставим нижнею защитную пластиковую крышку. А на шкиве коленвала отмечаем двадцатый зуб после пропуска двух зубьев. Считаем против часовой стрелки.

Эта метка соответствует верхней мертвой точки первого цилиндра. Ставим шкив на место и метка должна встать на против датчика положения коленвала. Точнее на против маленького железного сердечника датчика. Иногда он попадает в промежуток между зубьями, это считается допустимым. Затягиваем шкив также как откручивали, при помощи напарника.

Проворачиваем коленвал на два оборота и проверяем метки, тут нам и пригодится наша метка на шкиве.

Если все попало, собираем все что разобрали. Как пишут в умных книжках – установите детали в порядке обратном снятию. Не забываем залить антифриз.

Заводим автомобиль, принимаем поздравления от родных и близких и вперед, на встречу приключениям.
