Электроусилитель руля – это узел, эксплуатирующийся для того, чтобы обеспечить комфортное управление транспортным средством.
Ладу Калина в базовой комплектации с ЭУР (электроусилителем руля) начали выпускать в 2004 г. С той поры прошло 15 лет, однако проблемы с электромеханической системой существуют и поныне.

ЭУР состоит из электромотора, устройства передачи напряжения и электросистемы управления. Деятельность электроусилителя производится посредством электронного блока с 3 спецдатчиками. Последние призваны своевременно определять скорость Лады Калина, обороты двигателя и необходимую силу для поворота передних шин.

Когда мотор заводится стартером, ЭУР не функционирует. Включение происходит исключительно в тот момент, когда коленчатый вал достиг 400 вращений в минуту, а отключение – при разгоне свыше 60 километров в час.

Ремонт электроусилителя руля на Калине. Признаки поломки и починка

Электроусилитель руля – проблемное место у Лады Калина. Наверняка, это вызвано тем, что отечественный автопром лишь недавно познакомился с ЭУР. Не успел «Автоваз» еще научиться делать добротные системы рулевого управления. Поэтому ремонт электроусилителя руля на Калине пока остается частой практикой. Но заниматься ею лучше всего специалистам.
Дилетантство здесь будет некстати – оно может лишь усугубить ситуацию. Рулевая система – важный узел, от исправности которого зависит эффективность управления автомобилем и, конечно же безопасность.

Ремонт электроусилителя руля на Калине – ответственная работа, требующая определенных знаний в области ЭУР. И так как подобными знаниями обладает минимальное число автолюбителей, то в основном при проблемах водители едут на СТО, что в корне правильно.

Ремонт ЭУР Лада Калина 2007

Что делать, если не работает электроусилитель руля Калина. Самодиагностика. Выявление ошибок.

Ремонт ЭУР LADA Kalina — Обзор

Стоит ли устанавливать электроусилитель руля

Управление автомобилем без элекроусилителя руля, конечно же, возможно. Но если вы ранее управляли машиной, оснащенной такой системой, то можете испытать серьезный дискомфорт. Вы будете лишены привычной поддержки электродвигателя.

Установка такого механизма имеет определенные сложности, также она сопряжена с расходами. Но они все окупятся комфортной ездой и повышенной безопасностью для вас и ваших пассажиров.

Таким образом, ответ на вопрос «Стоит ли проводить установку?» — это однозначное «Да». Даже если вы не хотите делать это своими руками, обратитесь в автосервис.

В ролике ниже вы найдете сравнение преимуществ ГУР и ЭУР (автор видео — АВТОТЕМА ТВ).

Возможные неисправности ЭУР

Бывает так, что уже после установки ЭУР не работает вообще или с перебоями.

Это может быть вызвано разными причинами, среди которых чаще всего выделяются две:

Как определить неисправность?

Несмотря на то, что ремонт ЭУР требует обращения в автосервис, обнаружить первые симптомы неисправности можно самому

.

Калины на передней панели имеют специальный индикатор желтого цвета, который в случае поломки электроусилителя загорается и сообщает об ошибке в системе. Если он загорелся, значит, у вас появился лишний повод навестить ближайшую автомастерскую. Но сразу стоит отметить, что желтый индикатор не сообщает о критичной неисправности, а сигнализирует лишь о возникновении неполадки, которая позволяет управлять автомобилем, но уже без участия ЭУР.

В случае если электроусилитель руля полностью отказал, то лучше сразу остановиться и вытащить его предохранители

. В Калине они находятся с левой стороны от руля. Теоретически при неисправностях ЭУР должен отключаться самостоятельно. Однако раз на раз не приходится. Поэтому для верности все же стоит позаботиться о предохранителях.

Возможные неисправности и их причины

Основной проблемой, которая вызывает поломку электроусилителя руля — неисправность датчика скорости.

ЭУР, установленный на Калине, работает не с постоянным усилием, прилагаемым к рулевой рейке. В полную силу усилитель начинает работать только в момент, когда машина движется на низкой скорости или прибывает в состоянии покоя. При разгоне усилия усилителя на рулевую рейку уменьшаются. То есть чем ниже скорость движения, тем больше начинает работать ЭУР.

Естественно описанную неисправность можно выявить только, когда машина стоит на месте или движется с маленькой скоростью

.

Исправить данную поломку можно лишь путем полной замены датчика скорости. Причем здесь необязательно отправляться в сервис. Все можно заменить самому.

Вторая неисправность может скрываться в самом ЭУР. В основном она заключается в самоотключении электроусилителя руля из-за того, что он не прошел самоконтроль. То есть устройство самостоятельно отключается, чтобы не мешать водителю при управлении машиной.

Подобного рода неисправность гарантирует поездку на СТО и потребует хорошо потратиться.

Неисправности эур и их диагностика

Несмотря на простоту конструкции рассматриваемого нами узла, при возникновении потребности в ремонте осуществить его сложно, разные бывают неисправности и способы устранения зачастую сложные. Немаловажным «отягчающим» обстоятельством является не самое удачное место расположения механизма. Производитель разместил этот модуль непосредственно под радиатором контура отопления салона LADA Kalina.

Эксплуатация в холодное время оказывает на электроусилитель руля температурное влияние. Со временем этот фактор вызывает неисправности в усилителе. Это явление для Лада Калина весьма частое. При отказе узла водитель сразу ощущает утяжеление управления автомобилем на малых скоростях. Самые распространенные факторы, приводящие к неисправностям электрического усилителя можно сгруппировать по следующим направлениям:

• датчик скорости «не отзывается» и не посылает сигналы в ЭБУ;
• бортовая сеть «страдает» низким напряжением;
• максимум оборотов превысил допустимый предел;
• пришел в негодность управляющий модуль.

Обозначенные неисправности и способы устранения обсудим далее. Во время включения зажигания ЭБУ самостоятельно выполняет диагностику системы усилителя на предмет возможных сбоев и неисправностей.

Если от какого-нибудь из датчиков отсутствует сигнал, то бортовой контроллер автоматически идентифицирует данный сенсор, как неисправный, о чем на табло передней панели салона сразу загорается соответствующая лампа.

Этот индикатор имеет вид руля со знаком восклицания и подсвечивается оранжевым цветом.

Инструкция, прилагаемая заводом к автомобилю LADA Kalina, предполагает безотлагательный ремонт при выявлении факта появления неисправности в механизме электрического усиления рулевого узла, в особенности, когда отключается усилитель. В такой ситуации водителю следует на малой скорости направляться в сервис.

Практика показывает, что данное развитие событий не всегда имеет место. Загоревшийся на приборке оранжевый символ может не предполагать потребность в ремонтных процедурах. Он свидетельствует о присутствии неполадки в одном из структурных компонентов системы. Иногда сбои могут возникнуть в питающей цепи или какой-то из датчиков вышел из строя.

Данные ситуации никаким образом не влияют на функционал узла, и контроль управления остается активным.

Если рулевое колесо после подсвечивания указанного символа потеряло чувствительность, то неисправность такого рода считается достаточно опасной, поскольку происходит создание препятствий нормальному функционированию механизма в целом, также плохо, когда усилитель отключается. Такие проблемы достаточно часто возникают и действительно требуют безотлагательного вмешательства.

Игнорирование сего положения дел может быть сопряжено с печальными последствиями для автомобиля LADA Kalina. С целью оперативного реагирования на возникшую проблему быстро извлекаем предохранитель, расположившийся в блоке панели по левую сторону от рулевого колеса. Данная мера позволяет исключить причинение дальнейшего вреда системе электрического усиления, поскольку полностью деактивирует его.

К месту ремонта можно направляться, однако потребуется прикладывать к рулю большее усилие, ведь усилитель теперь не функционирует.

Двигатель Гранта спорт

Ошибка р0504 Лада Гранта

Лада Гранта лампа ближнего света

Дополнительные причины

Неприятности в работе электроусилителя руля может вызвать:

• падение напряжения по причине возможных разрывов цепи из-за неисправностей с проводкой;
• превышение значения частоты вращения ДВС;
• отсутствие информации датчика скорости.

В целом видно, что причин, по которым ЭУР выходит из строя, не так уж и много. Какие-то из них критичные, какие-то – нет. Но в любом случае нужно позаботиться об оперативном устранении возникшей проблемы.

Сегодня сложно найти достоверные электрические схемы усилителя от отечественного авто. Такой информацией в основном располагают только в сервисах, и никто ею делиться с вами не будет. Поэтому ремонт электроусилителя руля на Калине возможен только в стенах СТО

, так как дилетантство может стоит дорогого. Здесь лучше не рисковать, не скряжничать, а довериться компетентным специалистам.

Причины поломки электроусилителя руля на лада Калина

Впервые российский автопром установил электроусилитель руля на Калине. На первых этапах он работал крайне не стабильно, вплоть до полного отключения. Позже недочеты старались устранить, но ЭУР остался слабым звеном и периодически выходит из строя, о чем свидетельствует восклицательный знак на панели. Об этом свидетельствует чувство тяжелого руля, и поворачивать одной рукой, становиться сложно.

Принцип работы электроусилителя заключается в уменьшении усилия, которое нужно приложить, при повороте руля. Блок управления электроусилителем руля “Калина” с помощью датчиков рассчитывает работу электродвигателя при текущей скорости и крутящем моменте. Тем самым давая сигнал о том усилие, с которым нужно помочь водителю при повороте. Ведь он работает не постоянно и нуждается в регулировке, которую совершает блок.

Причины поломки ЭУР

Почему электроусилитель руля на Ладе Калине не работает, отключается и отказывается работать, по каким признакам рулевое колесо с ЭУРом стучит, подклинивает, закусывает или пищит? Чтобы произвести ремонт системы своими руками, нужно знать, как осуществляется диагностика и какие причины предшествуют поломке. Чаще всего выход из строя усилителя обусловлен поломкой самого узла и усилитель отказывает. Неполадки такого плана устраняются путем тщательной проверки системы для выявления точной неисправности.

Как показывает практика, зачастую неработоспособность электроусилителя (отказ) связана с поломкой контроллера скорости.

• руль клинит,
• заедает
• становится тугой,
• и другие

Поскольку датчик контроллера скорости обеспечивает активацию и отключение ЭУР при разных режимах движения. Усилитель на Калине работает в том случае, если авто передвигается на небольшой скорости. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет обеспечить более безопасное управление машиной при езде на высоких оборотах.

Итак, вкратце о причинах неработоспособности ЭУР:

1. Вышел из строя контроллер скорости или на блок управления не поступает или пропадает сигнал от него. В данном случае причина может крыться как в поломке датчика, так и в повреждении проводки либо плохом контакте контроллера с бортовой сетью.
2. В электросети транспортного средства снизилось напряжение. Причины могут быть разными, начиная от севшего аккумулятора и неработоспособного генератора и заканчивая использованием в машине электрооборудования несоответствующей мощности.
3. Превышено допустимое число оборотов коленчатого вала.
4. Некорректная работа либо выход из строя управляющего модуля. В зависимости от причины, блок управления может подлежать ремонту, нужно делать более детальную диагностику.

Причины отключения

Основная причина кроется в электроусилителе руля. При зажигании происходит самодиагностика системы и если механизм ее не проходит, включается сигнал, сигнализирующий о неисправности. Цвет сигнала говорит о степени опасности. Загорелся красный цвет, нужно срочно исправлять неполадку. При желтом цвете, эксплуатация транспортного средства возможна, но стоит принять меры безопасности. Причин, по которым не работает электроусилитель руля на Калине, может быть несколько:

• неисправность датчика скорости;
• неисправность датчика крутящего момента;
• скорость превышает 60 км/ч;
• частота оборотов двигателя меньше 400 в минуту;
• сбой в блоке управления;
• плохо припаянные контакты;
• недостаточное напряжение.

Программное отключение

1. Отключается электроусилитель руля на Калине после 60км/ч. Поэтому учтите этот момент, он задан в системном блоке и не является поломкой. Элекроусилитель руля “Приора” отключается при скорости 110 км/ч.
2. Так же ЭУР не работает на низких оборотах двигателя. При значении меньше 400 оборотов в минуту, он не активен.

Это программно запланированная неактивность. Она нужна, чтобы на большой скорости дать информативность рулю и уменьшить изнашиваемость механизма.

Неисправности электроусилителя

В случае, когда невозможно сразу же проверить причину выхода из строя электроусилителя руля на Калине, Нужно вытащить предохранитель из блока. Это нужно для предотвращения внезапного включения механизма, что приводит к аварийным ситуациям.

Прямым показателем неисправности датчика скорости в электроусилителе руля Калины, является неработающий спидометр, а так же загорающийся восклицательный знак на приборной панели. Не работать он может по нескольким причинам. Проверьте внешний вид датчика, если он покрылся грязью, просто почистите. Посмотрите, не намагнитилась ли металлическая стружка, и тоже удалите ее.

Если это не помогло, то, вероятно датчик вышел из строя. Такие датчики сейчас стоят недорого и можно найти во многих магазинах с автозапчастями. Все то же проделываем для датчика крутящего момента. Но где находится датчик скорости? Обычно он находится в корпусе коробки передач, смотрите на фото слева.

Еще одной причиной неисправности электроусилителя руля Калины, служит генератор. Для работы блока управления нужно напряжение 13.6 В, если у Вас меньше, поменяйте на нем регулятор напряжения (шоколадку).

Так же контакты могли просто отсоединиться из-за некачественной припайки. Вы можете либо разобрать и припаять контакты или отдать в сервис.

Если дело в блоке управления, самостоятельно решить эту проблему сложно, в сервисе его либо пропаяют, либо придется купить новый.

Электрические неисправности электроусилителя

При устранении электрических неполадок, необходимо обязательно скинуть клемму с аккумулятора. Эту процедуру необходимо производить при любых электротехнических работах в автомобиле.

Случается такое, что при повороте ключа в замке зажигания снова включается значок, сигнализирующий о неисправности в ЭУР. Возможная неисправность – поломка электродвигателя привода усилителя. Такую неисправность реально устранить самостоятельно при наличии знаний в электрике. Если вы не в состоянии провести ремонт электродвигателя, то рекомендуется заменить его другим.

Отказ работы может быть также в случаях:

• Прогорел предохранитель. Однако, замену предохранителя рекомендуется производить только после устранения причины его перегорания. Предохранитель предназначен для защиты электрической цепи от коротких замыканий. При замыкании проводов они нагреваются, и плавкая вставка плавится, разрывая электрическую цепь. Вероятно, в цепи имеется перехлест проводов и их дальнейшее замыкание. Устраните причину и только после этого меняйте предохранитель.
• Плохой контакт в местах соединений, в результате – отсутствие питания в цепи усилителя. Поправьте контакты, или проведите зачистку мест соединений проводов.

Один из самых уязвимых элементов системы – это датчик скорости. Это электрическое устройство, которое предназначено для управления электроприводом усилителя на различных скоростях.

Дело в том, что применение ЭУР на большой скорости может стать причиной ДТП, так как малейшее вращение руля приведет к сносу автомобиля с дороги. Этот датчик считывает показания спидометра и при увеличении скорости ослабляет усилительное действие ЭУР. Таким образом, получается, что на большой скорости ЭУР работает так же, как и при использовании механического усилителя.

Основная неисправность датчика – его отказ. При отказе датчика, усилительная схема не получает показания спидометра и усилитель отключается. После этого загорается специальный значок на панели приборов (руль с восклицательным знаком). В этом режиме усилитель работает без электропривода и не препятствует работе рулевого управления. В этом случае нужно просто снять предохранитель F31 в блоке слева от руля, чтобы полностью отключить цепь до замены датчика скорости.

В итоге, чтобы исправить эту проблему, необходимо просто поменять датчик скорости.

Механические неисправности

К механическим неисправностям ЭУР относятся различные повреждения конструкции усилителя, его заклинивание, деформация и перелом. В случаях, с механическими неисправностями, электроусилитель подлежит только замене.

Блок предохранителей

Слабым звеном электроусилителя руля на Калине, является блок предохранителей, если что-то не работает, стоит проверить их. Чтобы добраться до них, Вам нужно открыть приборную панель, слева от руля. Для этого потяните за верхнюю часть на себя и защелка откроется.

Проверьте, работает ли предохранитель, если отказал, замените его. Проверяется очень просто, смотрите целостность нити внутри предохранителя. Так же поможет смена 50 амп реле на 30 амп.

В более новых версиях Калины ставят электроусилители от Hyundai, что положительно сказалось на его надежности. Однако остались тысячи машин с отечественной версией, которая сбоит и ломается время от времени. Теперь Вам будет проще сделать ремонт электроусилителя руля на Калине своими руками. Главное помнить, что не любое отключение усилителя является поломкой. И Вы сможете сами найти проблему и устранить ее, а где-то придется ехать в сервис.

Ремонт электроусилителя руля Лада Калина

В задачу электроусилителя руля (ЭУР) входит уменьшение крутящего усилия на руль, что позволяет более комфортно управлять автомобилем. Электроусилитель работает только в некоторые моменты, когда движется рулевая колонка. Двигатель усилителя генерирует необходимый по величине крутящий момент, который зависит от усилия на руле.

Крутящие усилия на руле измеряются с помощью специального датчика и в дальнейшем передаются в блок управления усилителя, который и управляет работой двигателя усилителя. Конструктивно электроусилитель состоит из одного блока, что упрощает его замену и ремонт. С другой стороны, зарубежные автопроизводители довольно редко его используют, отдавая предпочтение гидроусилителям.

Штатно электроусилитель должен работать на малых и средних оборотах двигателя, ошибочное срабатывание электроусилителя на большой скорости может привести к попаданию машины на обочины или кювет, столкновению с отбойниками и ограждением автотрасс.


В некоторых случаях неисправность может находится в самом ЭУР. При включении зажигания происходит сбой в системе диагностики ЭУР и поэтому он отключается. Если автомобиль находится на гарантии, лучше провести ремонт в автоцентре или в выбранном автоцентром сервисном центре, поскольку сам блок усилителя довольно дорог, его цена составляет порядка 11 – 13 тыс. рублей.

Если неисправность в работе ЭУР вызвана выходом из стоя датчика скорости, то ремонт будет намного проще, его можно легко заменить и самостоятельно, если есть время и желание.

Датчик скорости передает на ЭУР информацию о скорости движения автомобиля, на основании которой и рассчитывается крутящее усилие на руль. Если автомобиль движется на малых скоростях, в этом случае усилие на руль будет максимальным, а с возрастанием скорости усилие будет уменьшаться.

Если датчик скорости вышел из стоя, то на блок управления ЭУР идет некорректная информация и поэтому электроусилитель выключается и включается индикация неисправности на панели автомобиля.

Блок управления ЭУР рулевого управления на Гранта, Калина (Корея)

Уважаемые покупатели, во избежание ошибок при отправке блока управления электромеханического усилителя рулевого управления ВАЗ 2190 Гранта, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска, какой ЭУРУ установлен на Вашем автомобиле.

Блок управления электромеханического усилителя рулевого управления ВАЗ 2190 Гранта, ВАЗ 1118 подает соответствующий сигнал на электродвигатель, регулируя направление его вращения и мощность. При изменении мощности электродвигателя изменяется дополнительное усилие на валу рулевой колонки. Степень усиления зависит от скорости автомобиля, крутящего момента на рулевом колесе и от угла его поворота. При увеличении скорости автомобиля момент, создаваемый электроусилителем уменьшается.

Электроусилитель работает только при работающем двигателе.

Электродвигатель усилителя потребляет энергию, только при повороте рулевого колеса.

В процессе эксплуатации автомобиля электроусилитель не требует обслуживания.

В случае выхода из строя электроусилителя автомобиль полностью сохраняет управляемость, при этом рулевое колесо становится несколько «тяжелее», чем на автомобиле без электроусилителя, поскольку появляется дополнительная нагрузка в виде свободно вращающегося ротора электродвигателя.

В комбинации приборов расположен сигнализатор неисправности электроусилителя рулевого управления. Он загорается при включении зажигания и после пуска двигателя – гаснет. При неисправном электроусилителе сигнализатор горит постоянно.

Электроусилитель может отключаться:

– при снижении напряжения бортовой сети;

– при низких оборотах холостого хода двигателя автомобиля;

– при отсутствии сигнала с датчика скорости автомобиля;

– при стоянке автомобиля более 5 минут с работающим двигателем, у которого частота вращения коленчатого вала двигателя выше 1500 мин-1.

Такие отключения заложены в алгоритме работы электроусилителя и не являются признаками неисправности.

Электромеханический усилитель руля — это устройство, которое в наше время устанавливается на большинство машин как иностранного, так и отечественного производства. Его наличие в автомобиле объясняется очень важным фактором, это повышение безопасности водителя и пассажиров, т.к. управлять автомобилем, который оборудован таким прибором как усилитель руля значительно легче и проще.

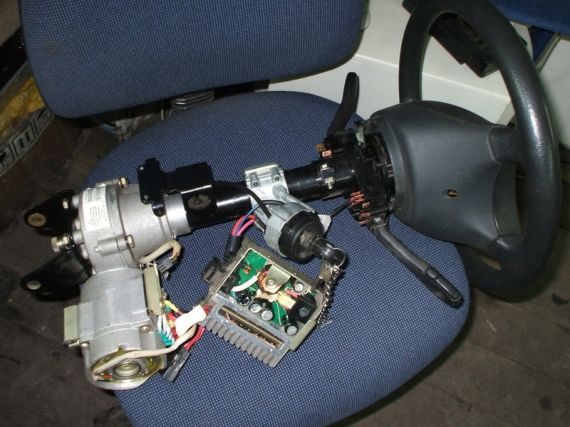

ЭУР — Электромеханический усилитель рулевого управления представляет собой принципиально новую конструкцию проходного типа, без использования механического редуктора и предназначен для снижения управляющего усилия, прикладываемого водителем к рулевому колесу.

1 – электродвигатель усилителя; 2 – блок управления усилителя; 3 – редуктор усилителя; 4 – задний кронштейн рулевой колонки; 5 – кронштейн трубы рулевой колонки; 6 – рычаг регулировки наклона рулевой колонки; 7 – кронштейн усилителя; 8 – передний кронштейн рулевой колонки; 9 – труба рулевой колонки; 10 – вал рулевого управления; 11 – промежуточный карданный вал; 12 – стяжной болт; 13 – пружина; 14 – колодки жгута проводов усилителя.

Рулевая колонка крепится к кузову через два кронштейна: передний кронштейн закреплен двумя гайками на кронштейне педального узла, задний – двумя гайками на кронштейне кузова.

Передний кронштейн рулевой колонки двумя осями соединен с кронштейном электроусилителя.

В заднем кронштейне рулевой колонки выполнены продолговатые отверстия, длина которых ограничивает перемещение рулевой колонки.

Задний кронштейн рулевой колонки шарнирно соединен специальным стяжным болтом с кронштейном, приваренным к трубе рулевой колонки.

Под круглой головкой болта выполнен прямоугольный подголовок, который вставлен в продолговатое отверстие заднего кронштейна рулевой колонки. На другой конец болта навернута специальная гайка, на которой болтом закреплен рычаг регулировки положения рулевой колонки.

При повороте рычага вниз гайка отворачивается, и усилие затяжки кронштейнов ослабевает, что позволяет вручную изменить положение рулевой колонки. Между задним кронштейном и кронштейном трубы рулевой колонки установлены пружины, подтягивающие трубу в верхнее положение при ослаблении соединения. После установки рулевой колонки в требуемое положение рычаг поднимают вверх, и соединение затягивается, фиксируя колонку.

Электроусилитель руля на автомобили Лада Гранта, Калина всех модификаций. Номер детали по каталогу запасных частей ОАО «АВТОВАЗ»:1117-3450008-04. Взаимозаменяется с ЭУР 11186-3450008-02. Производство фирмы Mando Южная Корея. Поставляется на сборочное производство АВТОВАЗ.

Штатная инсталляция без дополнительных пластин-адаптеров.

Принцип работы ЭУР (электрического усилителя руля) основан на том, что при вращении рулевого колеса происходит скручивание торсионного вала усилителя. Величина этого скручивания фиксируется датчиком момента, который в нем установлен. На основании этих значений, а так же данных с датчика скорости и оборотов коленчатого вала, электронный блок управления вычисляет нужное усилие для компенсации сопротивления прилагаемое на руль водителем, и затем подает команду на электродвигатель усилителя.

Основные требования, которые обеспечивает безредукторный электроусилитель:

— снижает энергетические затраты водителя;

— обеспечивает оптимальные по эргономическим условиям нагрузочные и скоростные характеристики рулевого управления;

— обеспечивает прямолинейное движение автомобиля при повреждении шин или подвески;

— сохраняет возможность управления автомобилем при отказе усилителя;

— сохраняет стабилизацию колес, то есть удерживает их в нейтральном положении при воздействии различных возмущающих факторов.

Особенно актуален усилитель рулевого управления в экстремальных условиях, так как обеспечивает комфортабельное и надежное управление автомобилем.

Основные преимущества ЭУР перед гидроусилителем:

1. Технологичность установки. Монтируется на автомобиль одним узлом без вторжения в моторный отсек;

2. Время установки – не более 1,5 ч;

3. Надежность. Отсутствуют компоненты, присущие гидроусилителям (шланги, шкивы, жидкости);

4. Обеспечивает пассивную безопасность при ударе, имеет встроенную систему самодиагностики;

5. Экологичность и энергосберегаемость. Потребляет мощность только при маневрировании, что заметно снижает затраты энергии и приводит к экономии топлива;

6. Информативность. Обеспечивает рост усилия на руле с ростом скорости движения автомобиля.

Основные технические характеристики ЭУР ВАЗ 1117-345008-04:

— Номинальное напряжение питания 13,5 В;

— Потребление тока не более 55 А;

— Компенсирующий момент 28±1 Нм при скорости вращения рулевого колеса 360°/сек;

Основные преимущества перед редукторным вариантом электроусилителя:

1. Надежность. Прямая передача момента приложенного к рулевому колесу на рулевую рейку в отличие от редукторного варианта, где присутствует зубчатая передача;

2. Быстродействие. Обеспечение высокой степени реакции со стороны управляемых колес на изменение положения рулевого колеса;

3. Очень низкий уровень шума.

Усилитель относится к узлам с повышенными требованиями безопасности. При возникновении неисправности усилителя — он автоматически отключается, при этом управление автомобилем становится таким как на автомобиле, не оборудованном усилителем.

Если Вы сомневаетесь покупать электроусилитель или нет, то просто прокатитесь на машине, оборудованной ЭУР. После такой тестовой поездки Ваши сомнения, скорее всего, исчезнут и принять решение о покупке такого прибора, будет проще.

Другие артикулы товара и его аналогов в каталогах: 11170345008, 111860345000802.

ВАЗ 1117-1119, ВАЗ 2190.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить блок управления электромеханического усилителя рулевого управления на автомобиле семейства Лада Гранта, Лада Калина.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Демонтаж электроусилителя

Если во время эксплуатации автомобили сработала индикация неисправности ЭУР, а во время движения автомобиля поворот руля сопровождается рывками и нет плавности поворота – это свидетельствует о проблемах с электроусилителем руля. Сначала необходимо проверить предохранитель, иногда он может выйти из строя или окислиться, что и вызовет перебои в работе ЭУР. Также необходимо проверить датчик скорости, что можно сделать на автосервисе. Если все эти элементы исправны, то неисправность находится именно в ЭУР и его необходимо заменить.

Сначала необходимо демонтировать неисправный блок. Для этого необходимо набор ключей, крестовая и плоская отвертки, ветошь. Перед ремонтом необходимо отсоединить аккумулятор (его отрицательный полюс) и выставить колеса прямо.

Далее с помощью крестовой отвертки откручиваем винты, которые поддерживают кожух вала рулевой колонки. Нажимаем на рычаг регулировки вала руля и удаляем кожух.

Следующим этапом является удаление подрулевых переключателей. Для этого отключаем все штекеры подключения проводов и шин от приборной панели. Также снимаем накладку, которая выключает звуковой сигнал, приложив усилие на себя. Отключаем от накладки выключателя штекеры двух проводов.

Для удобства доступа можно снять и замок зажигания. Выкручиваем крестовой отверткой или шуруповертом три самореза крепления и снимаем этот элемент. С помощью воротка и накидного ключа на 24, выкручиваем гайку от крепления рулевой колонки и легкими движениями со стороны в сторону снимаем руль.

Перед снятием необходимо маркером пометить его расположение относительно шлица вала. Также откручиваем поперечную перегородку панели приборов. Таким образом мы получим доступ к блоку управления ЭУР и можно легко отключить штекер проводов от блока. Также отключаем штекер от подрулевых переключателей.

Выкручиваем крепление кронштейна и опускаем рулевое управление на пол автомобиля. С помощью ключа на 13 откручиваем крепление карданного вала к валу руля. Крепление зафиксировано с помощью болта, который аккуратно удаляется, а зажим клемм разжимаем обычной плоской отверткой. После этого можно извлечь промежуточный вал.

В процессе разборки желательно помечать положения валов, рулевой колонки, шестерен относительно друг друга, что в дальнейшем упростить сборку узлов и механизмов.

Лада калина не работает электроусилитель руля причины

Последняя модель Калины

На автомобилях Лада Калина устанавливается электроусилитель руля. Его конструкция очень простая, состоит из одного блока, поэтому даже на машину комплектации «стандарт» ЭУР ставится без особых проблем. В его составе нет жидкости, а значит, он прост в обслуживании. Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать ЭУР в свои автомобили. У данного механизма есть особенность: он может работать как на малой, так и на большой скорости. Второй вариант нежелателен, поскольку малейшее движение рулем может вызвать вынос машины в кювет или на обочину.

Схема электроусилителя руля Лада предусматривает работу механизма на разных скоростях, и при движении он то функционирует, то отключается. Неисправность заключается в том, что ЭУР останавливается в одном каком-то состоянии. Запрещено пользоваться автомобилем до устранения поломки.

О проблеме оповестит желтая лампа на приборной панели. На ней изображены восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, а устранить ее нет возможности, следует вынуть предохранитель, который отвечает за работу электроусилителя.

Следует учитывать, что ЭМУР может отказать не только на старых, но и на новых Калинах, которые не успели пройти обкатку.

Демонтаж электроусилителя

Первым делом следует избавиться от подрулевых переключателей. После этого отсоедините все колодки с проводами от приборной панели. При необходимости демонтажа замка зажигания нужно выкрутить 3 самореза с помощью крестовой отвертки. Далее снимается нижняя поперечина приборной панели. После этого нажимаете на фиксаторы колодок жгутов проводов и отключаете их от блока управления ЭМУР. И только теперь можно отключить колодку непосредственно от подрулевых переключателей.

Как расположен агрегат в автомобиле

Кронштейн крепится при помощи 4 гаек, которые нужно выкрутить. После этого вся рулевая колонка аккуратно опускается на пол. Найдите болт крепления кардана к валу рулевого механизма. Выкрутите его ключом на 13, при этом аналогичным удерживайте гайку от проворачивания. Болт извлекается, а клеммное соединение разжимается крепкой плоской отверткой. Аккуратно извлекается промежуточный вал. Рекомендуется помечать маркером расположение валов и шестерен относительно друг друга. Далее проводится необходимый ремонт электроусилителя руля и начинается сборка узла.


После необходимого ремонта электроусилителя или его замены необходимо собрать рулевую колонку, что производится в обратной последовательности. Сначала устанавливаем нижний шарнир на вал-шестерню, соединяем вал рулевой колонки с промежуточным карданным валом.

Далее удаляем гайку и болт которые стягивает промежуточный вал, разъединяем верхний с нижним шарниры. После установки нижнего шарнира на место, вал руля проворачиваем до совпадения отверстия под болт в верхнем шарнире и нижней части вала.

Шарниры соединяем и при помощи болта стягиваем вместе. Подключаем колодки шин и проводов к креплениям, а далее устанавливаем все снятые элементы: подрулевые переключатели, замок зажигания и в последнюю очередь устанавливаем кожух руля и панели.

Таким образом можно поменять нерабочий блок электроусилителя руля Лады Калина самостоятельно без особых сложностей в условиях гаражи или автомастерской. Это позволит сделать управление автомобилем комфортнее.

Диагностика ЭМУРУ без сканера

При отсутствии сканирующего устройства, коды неисправностей электроусилителя руля можно считывать методом «скрепки». Для этого потребуется выполнить следующие действия: 1. Выключите зажигание; 2. Замкните контакты № 6 и 7 у 8-ми контактного разъема БУ (блока управления), который находится рядом с силовым разъемом питания. 3. Включите зажигание. Вы сможете «читать» коды по мигающей лампе диагностики. Какие контакты нужно замыкать? Посмотрите на разъем блока управления со стороны проводов (напоминаем, он 8-ми контактный, черного цвета). Считаем за первый контакт тот, что расположен вверху справа и ведем счет справа налево: 1. Замок зажигания (+12В) – голубой. 2. Тахометр – красно-коричневый. 3. Скорость автомобиля – серый. 4. Контрольная лампа ЭМУРУ – бело-розовый. 5. K-line – черно-желтый. 6. L-line – пустой контакт. 7. Масса – коричневый. 8. Пустой контакт. Если вы задумали самостоятельный ремонт электроусилителя руля «Лада Калина», вам необходимо запомнить, а лучше где-нибудь записать, следующие данные: Параметры светового кода (временные): 1. Начальная пауза – длительность 2 сек; 2. Длинный сигнал – 2 сек; 3. Короткий сигнал – 0,5 сек; 4. Пауза между сигналами – 0,5 сек; 5. Пауза между кодами – 2 сек. Расшифровка светового кода неисправностей: 1. «11» — система исправна; 2. «12» — отсутствует сигнал оборотов двигателя; 3. «13» — датчик момента; 4. «14» — двигатель ЭМУР; 5. «15» — датчик ПРВ (положения рулевого вала); 6. «16» — датчик ПРД (положения ротора двигателя); 7. «17» — бортовая сеть; 8. «18» — блок управления; 9. «19» — датчик скорости автомобиля. Вот и вся основная информация, которую необходимо знать по этому вопросу. Надеемся, что вы поняли – если не работает электроусилитель руля «Лада Калина» — паниковать и бежать в автомастерскую совсем необязательно, ремонт устройства вполне по силам даже непрофессионалу. Мы уверены, что эти сведения окажут вам существенную помощь при эксплуатации и обслуживании вашего транспортного средства.
