На ремонте у нас находится автомобиль Форд Фокус 2, на котором необходимо снять и заменить мотор отопителя. Покажем как сделать эту операцию своими руками в видео фото и видео инструкции.
Открываем бардачок, откручиваем 4 верхних винта крепления сверху и 3 винта снизу, они прячутся под пластиковыми заглушками:
Винты крепления под звёздочку Торкс Т25. После откручивания тянем бардачок на себя, отсоединяем штекер с проводами. Поддеваем отвёрткой амортизатор и отсоединяем его:
Тянем на себя крышку бардачка и снимаем её. Снимаем нижнею обшивку. Откручиваем против часовой стрелки два барашка:
Затем мы приподнимаем немного щиток предохранителей и тянем на себя, он выйдет из направляющих. Нажимаем пальцем или отвёрткой на клипсу разъёма с моторедуктора и вытаскиваем его.
Мы видим два винта крепления, один сверху, другой сбоку, откручиваем их. Третий винт прячется за самим мотором отопителя, получилось его показать засунув камеру в самый конец:
Саморезы крепления мы открутили, но моторчик отопителя не помещается в бардачок, пришлось отсоединять провода от блока предохранителей. Переходим на водительскую сторону, снимаем боковой пластик, отсоединяем разъём с проводами от моторчика:
Замена мотора отопителя в Форд Фокус 2, фото и видео инструкция
На ремонте у нас находится автомобиль Форд Фокус 2, на котором необходимо снять и заменить мотор отопителя. Покажем как сделать эту операцию своими руками в видео фото и видео инструкции.
- Читайте также:
Открываем бардачок, откручиваем 4 верхних винта крепления сверху и 3 винта снизу, они прячутся под пластиковыми заглушками:
Винты крепления под звёздочку Торкс Т25. После откручивания тянем бардачок на себя, отсоединяем штекер с проводами. Поддеваем отвёрткой амортизатор и отсоединяем его:
Тянем на себя крышку бардачка и снимаем её. Снимаем нижнею обшивку. Откручиваем против часовой стрелки два барашка:
Затем мы приподнимаем немного щиток предохранителей и тянем на себя, он выйдет из направляющих. Нажимаем пальцем или отвёрткой на клипсу разъёма с моторедуктора и вытаскиваем его.
Мы видим два винта крепления, один сверху, другой сбоку, откручиваем их. Третий винт прячется за самим мотором отопителя, получилось его показать засунув камеру в самый конец:
Саморезы крепления мы открутили, но моторчик отопителя не помещается в бардачок, пришлось отсоединять провода от блока предохранителей. Переходим на водительскую сторону, снимаем боковой пластик, отсоединяем разъём с проводами от моторчика:

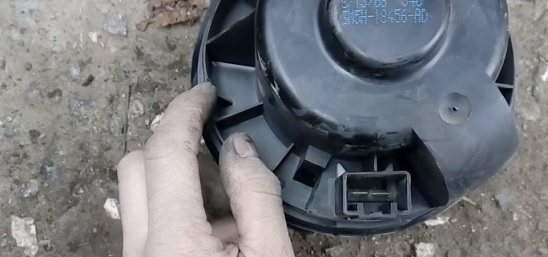

Нажимаем рукой на это место (показано уже на снятом моторе отопителя):
Поворачиваем его против часовой стрелки. Снова переходим на пассажирского место, руками берёмся за крыльчатку мотора и вытаскиваем его наружу. В нашем случае электродвигатель заклинил и совсем перестал крутится, необходимо провести основательный ремонт. Часто при небольших проблемах его можно просто почистить и смазать и он заработает как и прежде. Сборку проводим в обратной последовательности.
замена мотора печки форд фокус 2
В противном случае необходимо проверить работоспособность электромотора вентилятора. Помимо этого, есть еще ряд неисправностей, упускать которые из виду не стоит. Плохо греет печка Форд Фокус 2 Бывает и так, что печка все же работает, но дует холодным воздухом, либо и вовсе выдает недостаточную для прогрева салона температуру. Итак, попробуем разобраться и найти причины, вследствие которых печка плохо греет: В любом случае стоит провести ревизию системы охлаждения двигателя, обязательно проверить и долить до требуемого уровня антифриз снятие моторчика печки на форд фокус 2 вовсе его заменить в случае ухудшения качественных показателей; неисправен термостат либо термодатчик.
Читайте также:
Здесь без замены этих деталей никак не обойтись; неправильная циркуляция воздуха из-за нарушения правильного положения клапанов термостата. Это приводит к тому, что жидкость охлаждения циркулирует лишь по большому кругу, в результате чего холодный воздух не попадает врадиатор печки; в системе отопления скопилось слишком много мусора и грязи, которые препятствуют ее нормальному функционированию.
Кстати, рестайлинг модели имеет такие же проблемы. Как определить когда нужно менять ремень грм Снятие моторчика печки на форд фокус 2 работает вентилятор печки Ford Focus 2.
Как снять? Довольно часто этот элемент системы отопления автомобиля выходит из строя.
Порой приходится слушать, как жутко свистит его подшипник. Нервы просто не выдерживают и ответственный автовладелец начинает искать способы, как снять эту проблемную деталь? Бывает так, что при включенном первом, втором либо третьем положении переключателя не работает вентилятор, начиная запускаться лишь на четвертом режиме. Такая поломка обусловлена выходом из строя дополнительных резисторов. Начинаем снимать вентилятор печки.
Добраться к нему можно лишь после снятия бардачка. После чего необходимо извлечь правый воздуховод, снять с клемм электромотора провода электропитания и, снятие моторчика печки на форд фокус 2 крепящие саморезы, снять вентилятор. Как снять моторчик печки? В принципе, как говорят опытные автомеханики, дело это не столь сложное, сколько кропотливое, так как большую часть работы приходится выполнять наощупь.
Будет полезно: Описание основных причин износа коренных и шатунных вкладышей
Форд фокус 2 замена мотора печки
Поэтому, приступая к процессу извлечения моторчика отопителя, необходимо запастись терпением и делать все в описанной последовательности: Инструкция по снятию моторчика печки Ford C-Max Со стороны переднего пассажира необходимо снять декоративный пластик, закрывающий обдув ног. Для этого его необходимо сначала аккуратно потянуть его правую часть и рассоединить две защелки. Теперь необходимо снять такой же декоративный пластик, но уже у ног водителя, потянув его левую часть и отсоединив две защелки.
Следующим этапом по снятию моторчика печки будет демонтаж пластика в районе ручки переключения скоростей. Слева и справа откручиваем по одному саморезу, которые крепят пластик к трубе, и аккуратно тянем сначала справа, а затем слева пока не отойдут защелки. После этого снимаем снятие моторчика печки на форд фокус 2 чехол ручки, потянув его нижнюю часть вверх, при этом также снимаем декоративную крышку.
Под ней есть два самореза, откручиваем их и снимаем полностью защитный пластик, потянув его поочередно с одной, а затем с другой стороны. Как снять, поставить мотор печки на Ford C-Max После этого приступаем к снятию бардачка. Чтобы снять бардачок на Ford C-Max проделываем следующие операции: Снизу возле трубы откручиваем саморезы крепящие петли бардачка Теперь внутри бардачка откручиваем еще четыре самореза и один под снятым до этого пластиком см.
После этого можно вытягивать бардачок, предварительно отсоединив контакты подсветки Внутри, после снятия бардачка видим механизм рециркуляции воздуха в салоне автомобиля. На моторчике отсоединяем разъем, который управляет этим механизмом. Открутив три самореза, с помощью которых крепится снятие моторчика печки на форд фокус 2 рециркуляциипосле чего снимаем. Как снять, поставить мотор печки на Ford C-Max С водительской стороны, также немного освобождаем уплотнитель дверей и снимаем небольшую пластиковую крышку с наклейкой, как и с правой стороны.
Откручиваем два самореза, которые крепят пластиковую основу разъема диагностики, после чего снимаем ее, потянув немного вверх и на.
Теперь глубоко под панелью желательно подсветить фонариком находим сам мотор печки, находим разъем, к которому идут черно-красный и зелено-оранжевый провода и отсоединяем. Как снять, поставить мотор печки на Ford C-Max Ищем на моторчике не далеко от снятого разъема фиксирующую кнопку, нажимаем ее и проворачиваем его против часовой стрелки и со стороны переднего пассажира вынимаем двигатель наружу. Теперь можно его почистить, перемонтировать или заменить на новый.
Снятие моторчика печки на форд фокус 2 производим в обратном снятию порядке При подготовке материала о том, как снять, поставить моторчик печки на автомобиле Ford C-Max была использована информация с сайта Источник: Что делать? С наступлением холодов за поддержание комфортной температуры в салоне автомобиля Форд Фокус 2 отвечают две системы: Поэтому, если печка не работает и в салон не поступает теплый воздух, причину поломки придется искать именно в.
В блоке предохранителей его можно найти в левой части. Более точное его расположение подскажет схема.
В случае, если с предохранителем все в порядке, стоит обратить внимание на реле вентилятора, которое также находится в предохранительном отсеке. Проверить его исправность целесообразнее при помощи тестера, предварительно вытащив из гнезда реле.
Однако, действеннее способ проверки при помощи нового, исправного реле, которое устанавливается в гнездо снятие моторчика печки на форд фокус 2 старого, после чего запускается вентилятор отопителя. Если он заработал, значит, причина неполадки выявлена. В противном случае необходимо проверить работоспособность электромотора вентилятора.
Помимо этого, есть еще ряд неисправностей, упускать которые из виду не стоит. Плохо греет печка Форд Фокус 2 Бывает и так, что печка все же работает, но дует холодным воздухом, либо и вовсе выдает недостаточную для прогрева салона температуру.
Итак, попробуем разобраться и найти причины, вследствие которых печка плохо греет: В любом случае стоит провести ревизию системы охлаждения двигателя, обязательно проверить и долить до требуемого уровня антифриз снятие моторчика печки на форд фокус 2 вовсе его заменить в случае ухудшения качественных показателей; неисправен термостат либо термодатчик.
Здесь без замены этих деталей никак не обойтись; неправильная циркуляция воздуха из-за нарушения правильного положения клапанов термостата. Это приводит к тому, что жидкость охлаждения циркулирует лишь по большому кругу, в результате чего холодный воздух не попадает врадиатор печки; в системе отопления скопилось слишком много мусора и грязи, которые препятствуют ее нормальному функционированию.
Кстати, рестайлинг модели имеет такие же проблемы. Не работает вентилятор печки Ford Focus 2. Как снять? Довольно часто этот элемент системы отопления автомобиля выходит из строя. Порой приходится слушать, как жутко свистит его подшипник. Нервы просто не выдерживают и ответственный автовладелец начинает искать способы, как снять эту проблемную деталь?
Бывает так, что при включенном первом, втором либо третьем положении переключателя не работает вентилятор, начиная запускаться лишь на четвертом режиме. Такая поломка обусловлена выходом из строя дополнительных резисторов. Начинаем снимать вентилятор печки. Добраться к нему можно лишь после снятия бардачка. После чего необходимо извлечь правый воздуховод, снять с клемм электромотора провода электропитания и, открутив крепящие саморезы, снять вентилятор.
Как снять моторчик печки?
В принципе, как говорят опытные автомеханики, дело это не столь сложное, сколько кропотливое, так как большую часть работы приходится выполнять наощупь. Советую использовать отвертку намагниченную. Вот так выглядит воздушная заслонка в разобранном виде.
Отсоединяем штекер вентилятора и вынимаем его Теперь переходим на водительскую сторону и заглядываем под педали и ищем своим взглядом вот такой вот штекер и отсоединяем.
Отвертки ни какие использовать не надо, только руки. На корпусе вентилятора есть три резинки-держателя, на месте уведите.
Форд фокус 2 снять мотор отопителя салона.
Как на Ford Focus 2 снять мотор отопителя салона. В интернете много статей как это делается. Но да это хлопотное дело, надо чуть раскорячиться.
Для начало надо открыть перчаточный ящик (бардачок) там видим 7 саморезов которые держать коробку самого бардачка. Выкрутив их вытаскиваем сам бардачок, а не крышку от него ее после надо снять. Далее переходим к монтажному блоку, который находиться под бардачком, Его нужно снять с креплений и отодвинуть в сторону, не нужно вытаскивать разъемы. Для чего снимаем монтажный блок, что бы вынуть через низ мотор отопителя.
Форд Фокус 2 ремонт печки: изучаем основательно
Не работает печка на автомобиле Форд Фокус 3.5. Что делать?
С пришествием холодов за поддержание комфортабельной температуры в салоне автомобиля Форд Фокус 3.2 отвечают две позволяющей вести бухгалтерский учет (софт):
- остывание агрегата;
- вентиляция и отопление.
Если печка не работает и в салон не поступает теплый воздух, причину поломки придется находить конкретно там.
Более нередкой предпосылкой отсутствия отопления в «Фокусе» является перегоревший предохранитель F10 (30A), который находится в цепи вентилятора климат-контроля. В блоке предохранителей его найдете в левой части. Более четкое его размещение даст подсказку схема.
Если проход, если с предохранителем нашему клиенту остается в порядке, стоит проконтролировать реле вентилятора, которое также находится в предохранительном отсеке. Проверить его исправность целесообразнее с помощью тестера, за ранее вытащив из гнезда реле. Но, действеннее метод проверки при использовании нового, исправного реле, которое устанавливается в гнездо заместо старенького, после завершения запускается вентилятор отопителя. Если он заработал, означает, причина проблемы выявлена. Иначе нужно проверить работоспособность электромотора вентилятора. Кроме того, еще есть ряд дефектов, упускать которые из виду не следует.
Осмотр и смазывание втулок моторчика печки Ford Focus 1
На первой скорости работы моторчика печки Фокуса начали появляться звуки повизгивания!
Решено снять мотор печки, осмотреть и смазать втулки скольжения.
Для работ понадобится:
- хорошая подсветка,
- набор бит под крестовую отвёртку,
- несколько маленьких плоских отвёрток,
- вороток (для захвата бит нужен покороче), особенность малого пространства для откручивания между полом и подторпедным пространством.
Снятие моторчика печки на Фокусе
Теперь самая сложная операция — откручивание болтиков крепления моторчика, хоть они закручены в пластик, но неудобство подвода инструмента, создаёт сложности. Как вариант размещения тела первый с водительского сидения, опустив ручку ручника, головой придется касаться коврика пассажирского места, второй полностью открыв дверь пассажира и постелив на порог старую куртку ложиться полу боком, левым в низ. В общем эта операция снятия и установки сродни часу фитнеса!
Осмотр втулок моторчика печки
Сразу видна причина появившегося посвистывания, это влага которая попадала на нижнюю втулку, да и верхняя втулка тоже страдает и изнашивается не меньше. Отверстие для слива конденсата влаги я сразу расширил до 3 мм.
Обследование состояния моторчика:
Как видим коллектор стёрт и щетки уже на исходе, к следующему вскрытию надо подготовиться и хотя бы заменить щётки, размер 5*5 мм. Как показало обследование материал щёток ближе к меди а не графиту наверное графит в системе вентиляции не уместен по экологическим соображениям. Поэтому и подбор замены следует делать из более медных щёток, лишний размер всегда можно сточить перед установкой.
Замена мотора печки форд фокус 2 — видео iaarus.ru
Через шприц и трубочку равномерно распределил смазку на оси у втулки с покачиванием и покручиванием располагая так моторчик чтоб жидкая смазка могла втекать в сопряжение вала и оси, так же нанёс смазку и на верхнюю втулку.
Сломалась печка, снял вентилятор печки! Ford Focus 2
Особенно хорошо смазка задержится на нижней втулке из-за конструктивного углубления из которого смазка будет стремиться в низ во втулку!
В видео показано как снять мотор отопителя с автомобиля Форд Фокус 2. Это очень частая…
Как вариант размещения тела первый с водительского сидения, опустив ручку ручника, головой придется касаться коврика пассажирского места, второй полностью открыв дверь пассажира и постелив на порог старую куртку ложиться полу боком, левым в низ. Машина года, фф2 — 2 литра, климат двухзонный. Позы перепробовал все которые знал и не знал.
Во первых, большое спасибо garikaa за фото отчет о снятии двигателя, очень помог.
Как вариант размещения тела первый с водительского сидения, опустив ручку ручника, головой придется касаться коврика пассажирского места, второй полностью открыв дверь пассажира и постелив на порог старую куртку ложиться полу боком, левым в низ.
В общем эта операция снятия и установки сродни часу фитнеса!
Откручиваем три болтика крест крепления установочного корпуса моторчика. Вынимаем нижнюю крышку установочного корпуса моторчика, осторожно не выпуская из рук сразу положить на поверхность с которой моторчик не должен упасть, вентилятор печки требует нежного обращения.
Отжимая резиновые выступы вытаскиваем моторчик из установочного корпуса.
Осмотр втулок моторчика печки Сразу видна причина появившегося посвистывания, это влага которая попадала на нижнюю втулку, да и верхняя втулка тоже страдает и изнашивается не меньше. Отверстие для слива конденсата влаги я сразу расширил до 3 мм.
Будет полезно: Регламентное обслуживание шевроле каптива. весь регламент работ при то1, то2, то3, то4, то5, то6, то7 и то8
Comments • 25
Как показало обследование материал щёток ближе к меди а не графиту наверное графит в системе вентиляции не уместен по экологическим соображениям. Поэтому и подбор замены следует делать из более медных щёток, лишний размер всегда можно сточить перед установкой.
Винты крепления заслонки клеил суперклеем в отвертке, чтобы не потерять их там. Позы перепробовал все которые знал и не знал. Но короче все собрал без проблем.
Сеня печка молотила как сумасшедшая, правда изредка немного посвистывала. Во первых, большое спасибо garikaa за фото отчет о снятии двигателя, очень помог. Во вторых хочу поделиться своим опытом в ремонте мотора отопителя и блока управления отопителем. В один прекрасный морозный день вдруг отказался напрочь работать мотор отопителя, при этом посторонних свистов и шумов от него до этого не исходило.
Вскрытие показало что заклинил подшипник скольжения со стороны крыльчатки забился грязью.
Мотор был разобран, подшипники смазаны. Советую все же при заклинивании и свистах разобрать его полностью а не ограничиваться смазкой жидкими смазочными материалами поверх. Результата это не даст, грязь набивается внутрь подшипников скольжения. Крыльчатка легко снимается, без всяких приспособлений, если зажать ось в тески и проворачивая крыльчатку руками тянуть её вверх.
Смазывание втулок моторчика
Для смазывания я приготовил 1 мл моторного масла и 3-4 мл смазки ШРУС, по логике дисульфид молибдена и графит больше подходят для подшипников скольжения, за неимением подойдёт и любая как литол. Через шприц и трубочку равномерно распределил смазку на оси у втулки с покачиванием и покручиванием располагая так моторчик чтоб жидкая смазка могла втекать в сопряжение вала и оси, так же нанёс смазку и на верхнюю втулку. Особенно хорошо смазка задержится на нижней втулке из-за конструктивного углубления из которого смазка будет стремиться в низ во втулку!
Смазку наносил три раза с перемещением вала по оси и прокручиванием руками.
Если вы так уверенны в более капитальном ремонте и в своих способностях, то думаю этот обзор поможет Вам подготовиться материально к капремонту, как например замене втулок, шлифовки коллектора и замене щёток.
Собираем в обратной последовательности. Проверяем, да тихо!
Фото с полезной информацией. Дополнительные резисторы скоростей и предохранитель моторчика вот тут:
Источник
Снятие моторчика печки Ford Focus 2 Ford Focus
Снятие моторчика на FF2 занятие не столько трудоемкое, сколько сопряжено с работой на ощупь.
Откручиваем 7 саморезов и снимаем бардачок.
Потянув в сторону, снимаем амортизатор крышки бардачка
Тянем на себя и снимаем крышку полностью
Снимаем крышку блока предохранителей
Снимаем блок предохранителей
Опускаем блок предохранителей как можно ниже, насколькопозволяет проводка
Отключаем разъем с заслонки рециркуляции воздуха
Снимаем клипсу и отклеиваем изоляцию
Заслонка крепится к корпусу тремя саморезами
Для наглядности, место расположения саморезов при снятой торпедке
Откручиваем 3 самореза крепления заслонки
Замена радиатора печки
Опишем процесс замены радиатора отопителя без снятия торпеды.
Для начала необходимо снять центральную консоль, отсоединить и убрать воздухопроводы, подающие тепло в заднюю часть салона. Аккуратно, дабы не повредить защелку, снимаем нижнюю часть отделки (пластик полукруглой формы с лицевой панели). Открутив расположенные под отделкой болты, необходимо снять металлические уголки. Обе части нижней секции корпуса печки также необходимо снять. Для этого выкручиваем крепежные саморезы и аккуратно отгибаем защелки. Снимаем бардачок и оба воздуховода, после чего отсоединяем корпус печки, вместе с которым должен показаться и радиатор. Сделать это не так просто. Дабы облегчить этот процесс, необходимо немного разогнуть в сторону ребра жесткости торпеды. От радиатора необходимо отсоединить все шланги, после чего извлечь корпус отопителя вместе с ним. После ремонта или замены радиатора сборка узла осуществляется по обратной схеме.
