На автомобилях ВАЗ-2114 замена шаровой опоры осуществляется при поломке подвески. Шарнир необходим для нормальной работы передней стойки и соединения ее с нижним рычагом. Благодаря такой простой конструкции поворачиваются колеса на автомобиле.

Ведь стойка и ступица закреплены внизу на шаровом шарнире, вверху на опорном подшипнике. Примерно посередине стойки имеется поворотный кулак, который соединен с рулевой рейкой посредством тяг. На последних, кстати, тоже установлен шаровый шарнир – наконечник.

Признаки поломки шаровой

Всего один симптом у неисправной шаровой опоры – характерный стук. Причем его можно спутать с тем, который доносится от гранат. Вот только ШРУСы хрустят при повороте (только при сильном износе они будут постоянно издавать неприятные звуки). А шаровые стучат при медленной езде даже по ровной дороге. При наезде на кочки звук усиливается. Чтобы точно убедиться в неисправности элемента, нужно заложить между рычагом и поворотным кулаком ступицы ломик и сделать несколько рывков – стук появится сразу же.

Шаровая опора. Устройство, для чего нужна, ремонт. Просто о сложном

Признаки неисправности шаровых опор

Опора на ВАЗ-2114 не работает на вырывание шарнира из корпуса, поэтому на ровной дороге при прямолинейном движении не выдаст своего изношенного или подклинивающего состояния. Но в иных условиях водитель услышит:

• глухой, но хорошо различимый стук в подвеске при нагрузке на неровностях;
• скрежет или писк в шаровом соединении из-за вымывания и высыхания смазки, коррозии пальца, износа вкладыша (проявляется на поворотах и при покачивании подвески вручную);
• стуки при неустойчивом движении автомобиля и повышенном износе резины из-за значительных люфтов в изношенном до предела шарнире.

При визуальном контроле можно заметить повреждённый чехол шарового узла: обычно именно это провоцирует преждевременный выход из строя. При герметичном чехле узел служит очень долго: в Жигулях он слабо нагружен. Замена чехла возможна, но для этого шарнир всё равно придётся снять.

Окончательный диагноз ставится путём покачивания нижнего рычага монтировкой. Люфт в сочленении сразу проявится перемещениями пальца и стуком. При подозрении на подклинивание можно, вращая руль, чуть пригрузить узел монтировкой. Исправный палец никаких звуков не издает. Но точное состояние можно определить, отсоединив шарнир от поворотного кулака.

КАК ПРОВЕРИТЬ ШАРОВУЮ ОПОРУ

Инструменты и приспособления для ремонта

Для того чтобы самостоятельно выполнить ремонт, вам потребуется наличие следующих инструментов:

1. Гидравлического или пневматического домкрата.
2. Набора ключей.
3. Съемника для шаровых опор.
4. Монтажной лопатки или небольшого лома.
5. Противооткатных упоров (башмаков) и опор под автомобиль.
6. Деревянного бруска.

Также обязательно купите комплект, в который входят:

1. Шаровый шарнир для автомобилей ВАЗ моделей 2108, 2109, 2114 и т. д.

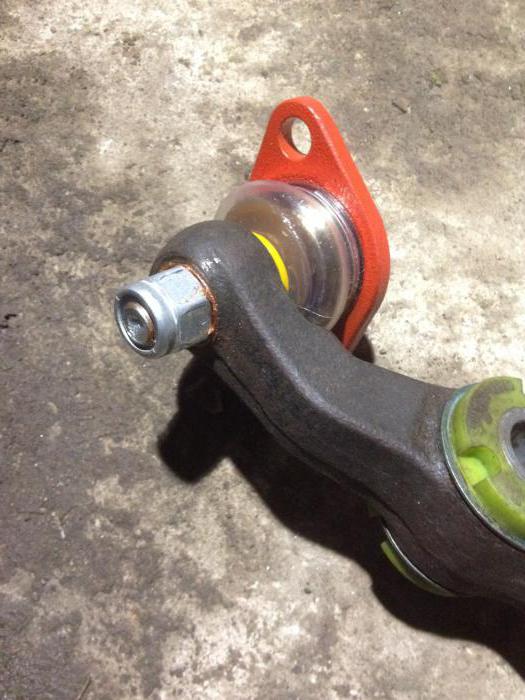

2. Резинометаллический пыльник шаровой опоры. На нем не должно быть повреждений, будьте внимательны при выборе.
3. Гайка с фиксатором резьбы.
4. Два болта с граверными шайбами.

Обязательно приобретите смазку «Литол-24» или аналогичную, чтобы при установке забить ее под пыльник. Это увеличит ресурс элемента.

Подготовка к проведению ремонта

Перед тем как осуществить замену шаровой опоры ВАЗ-2114 своими руками, нужно сделать несколько подготовительных действий:

1. Под задними колесами поставьте противооткатные башмаки (упоры). Можно использовать даже кирпичи. Если ремонт планируется сразу на обеих сторонах, то зафиксируйте все задние колеса.
2. Далее необходимо баллонным ключом ослабить на переднем колесе затяжку болтов.
3. При помощи домкрата приподнимите ремонтируемую сторону машины.
4. Полностью теперь можно выкрутить болты на колесах.
5. Автомобиль лучше всего установить на надежной опоре – оставлять его на домкрате опасно, может упасть.

После проведения всех подготовительных работ можно приступать непосредственно к замене элемента.

Проведение замены

Теперь настал ответственный момент, необходимо снять старую шаровую опору ВАЗ 2114 и на ее место установить новую. Сначала при помощи ключа на «19» выкручиваете гайку, которая крепит палец шаровой опоры к ступице переднего колеса. После этого необходимо установить съемник таким образом, чтобы небольшой шарик на его болте находился четко посередине пальца шарнира.

Аккуратно вкручиваете этот болт, покуда палец не сойдет со ступицы колеса. После этого необходимо ключом на «17» выкрутить болты, которыми произведено крепление обоймы шарнира к рычагу подвески автомобиля ВАЗ 2114. Вот и все, демонтаж закончен. Осталось теперь только поставить новый шарнир, который желательно предварительно смазать «Литолом». Признаться честно, я использовал для этой цели и смазку типа ШРУС.

Разницы особо и не заметил, шаровые опоры работают без проблем уже третий год

Обратите внимание на то, что при установке нового шарнира, возможно, придется под рычаг устанавливать несколько брусков из дерева, а кузов опускать, чтобы палец шаровой вошел в отверстие на ступице. Но эту работу можно выполнить при помощи хорошей монтировки.

На этом ремонт окончен, удачи вам на дорогах и поменьше поломок!

При качестве российских дорог и поставляемых комплектующих в магазины запчастей, шаровые опоры на автомобилях ВАЗ 2114-2115 приходится менять довольно часто, хотя бывают и исключения, и они ходят по 50-70 тысяч километров. Произвести замену можно самостоятельно, но под рукой должны быть все необходимые инструменты, полный список которых приведен ниже:

1. домкрат
2. молоток и монтажная лопатка
3. ключ на 17 и 19
4. головки и трещотки для большего удобства
5. специальный съемник шаровых опор

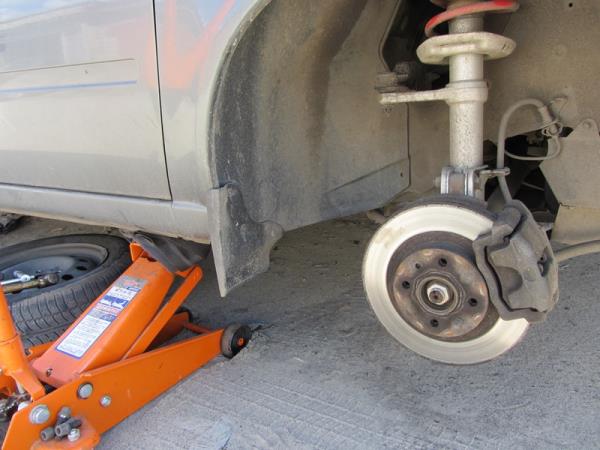

Первым делом нам стоит слегка ослабить болты крепления переднего колеса, и затем поднять переднюю часть автомобиля домкратом. Теперь можно снять колесо, предварительно отвернув до конца все болты. Желательно также подстраховаться и подставить под днище упоры, а также поставить машину на ручной тормоз.

Далее можно откручивать гайку крепления шарового пальца опоры к рычагу, использую обычный накидной ключ, либо головку с воротком:

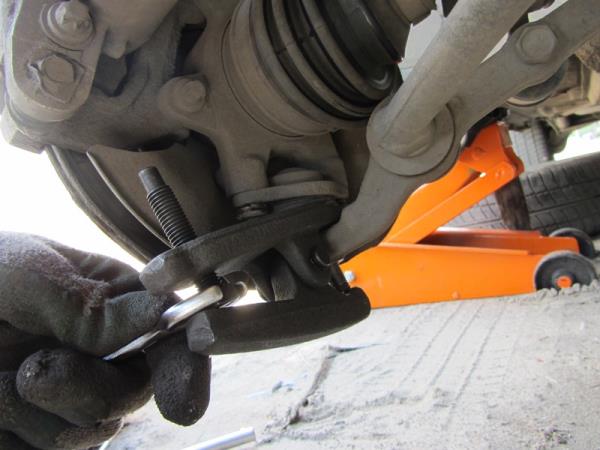

После этого вставляем наш съемник под резинку (пыльник) опоры и откручиваем болт съемника до тех пор, пока от действия рычага приспособления, палец не выскочит из своего посадочного места:

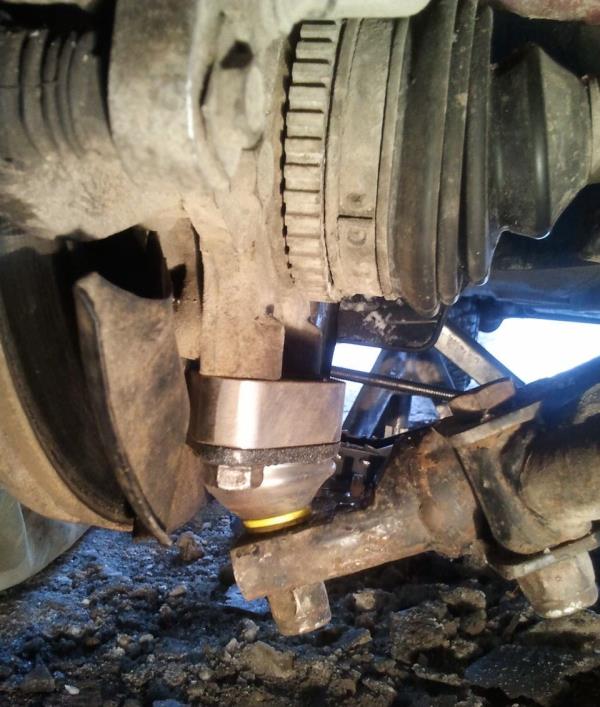

После чего необходимо отвернуть два болта крепления шаровой ВАЗ 2114-2115 с верхней стороны, как это показано на фото ниже:

Требования к новой шаровой

Удостоверьтесь в том, что новый пыльник шаровой опоры находится в нормальном состоянии – на нем не должно быть трещин и повреждений. Новая шаровая должна иметь сероватый окрас пальца. Никаких дефектов на обойме не должно быть. Не допускается, чтобы палец шаровой вращался свободно – это говорит о том, что элемент некачественный.

У хороших элементов он либо вообще не вращается в обойме, либо делает это очень туго. Старайтесь приобретать изделия отечественных , «Трек», «Триал», «Кедр», «Надежда», «БЗАК». Не стоит доверяться производителям из Китая или Турции – практика показывает, что такие элементы очень ненадежные и у них маленький ресурс.

Как проверить шаровую опору самостоятельно

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу. После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости. Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса. Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы.

Это делается следующим образом:

• машина устанавливается на подъёмник или домкрат и поднимается;

• снимается колесо, чтобы обеспечить свободный доступ к узлу;

• отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;

• с помощью специального съёмника конус извлекается из посадочного места на цапфе.

Внимание!

Не стоит пытаться извлекать посадочный конус при помощи молотка. Результатом подобного ремонта может стать повреждение исправной детали.

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.

Анализируя причины стука в передней подвеске, можно сказать, что они могут могут возникать из-за неисправности различных деталей и все их нужно будет проверять.

Видео — замена шаровой опоры на Форд Фокус 2:

Как поменять шаровую опору рычага с заклепок на болты

Не нашли интересующую Вас информацию? на нашем форуме.

Замена опоры

Чтобы произвести замену шаровой опоры ВАЗ-2114, вам потребуется выполнить всего несколько простых действий:

1. С помощью ключа на «17» выкрутить два болта, которыми крепится к поворотному кулаку ступицы обойма шаровой опоры.
2. Желательно заранее вывернуть руль в сторону, чтобы было удобно проводить демонтаж и установку элемента. В процессе ремонта можно вращать стойку, только включите зажигание, чтобы не заблокировался руль.
3. Ключом на «22» необходимо выкрутить гайку, расположенную на пальце шаровой опоры.
4. Осуществить замену шаровой опоры ВАЗ-2114 без съемника проблематично – слишком большое усилие нужно приложить, чтобы палец вышел из конуса. Поэтому установите на рычаге и шаровой съемник.
5. Вращая болт съемника, извлеките палец.

Вот и все, разборка узла окончена. Очистите посадочные места и установите новую шаровую опору, забив под пыльник достаточное количество смазки. Сборка производится в обратной последовательности. Чтобы попасть пальцем шаровой в отверстие ступицы, необходимо ломом отогнуть нижний рычаг.

Замена шаровой опоры на ВАЗ 2114

После завершения комплексной диагностики, приступаем к замене шаровой опоры:

• для удобства используем смотровую яму или подъемник. Платформу, дорожную эстакаду не рассматриваем ввиду непрактичности;
• выполняем основные меры безопасности: устанавливаем противооткатные башмаки, выжимаем рычаг стояночного тормоза, включаем первую скорость для придания устойчивости;
• отвинчиваем крепежные болты, снимаем колесо;
• выкручиваем два болта на «14», фиксирующих верхнюю часть шаровой опоры к поворотному кулаку;
• по аналогии выкручиваем нижнюю гайку, фиксирующую палец;
• далее с помощью крабовидного съемника выпрессовываем палец с основы. Делаем это крайне аккуратно, чтобы не повредить шаг резьбы. Подкладываем деревянную проставку для безопасности;
• опускаем край балки вниз, извлекаем шаровую опору с посадочного места.

ЗАМЕНА ШАРОВОЙ ОПОРЫ ВАЗ 2108 2109 2114 2115.

Проводим профилактику, дефектовку, очищаем поверхность от остатков смазки, металлической стружки, наслоений коррозии. В проушину наносим тонкий слой графитной смазки.

Если замечаний по работе и состоянию других деталей нет, приступаем к сборке конструкции вновь. По аналогии завершаем замену на противоположной стороне. Последующая профилактика через 15000 км, замена не ранее чем через 35 – 40 тыс. км. Замена шаровой опоры своими руками окончена. О том, сколько стоит услуга в СТО, уточняйте непосредственно у мастеров.

Какой производитель шаровых опор лучше. Принципиальных отличий нет, главное, чтобы полностью совпадали каталожные артикулы с данными руководства по эксплуатации.
