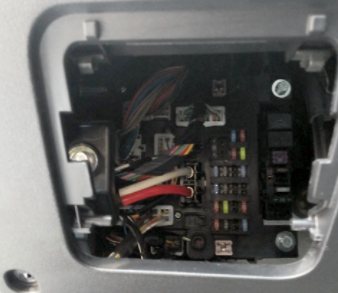

Блок предохранителей и реле в салоне Митсубиси Ланцер 10

Монтажный блок расположен в нижней части панели приборов, со стороны водителя. Блок предохранителей и реле в салоне закрыт защитной крышкой, на обратной стороне которой находится схема и обозначение предохранителей.

Схема блока предохранителей и реле Митсубиси Ланцер 10

Описание

Mitsubishi Lancer 9 снять прикуриватель просто

Расположение предохранителей и реле Mitsubishi Lancer 9

Большинство предохранителей и реле находится в отдельном блоке, расположенном в моторном отсеке автомобиля (рис. 10.1). Вспомогательные реле находятся в дополнительном монтажном блоке (рис. 10.2), расположенном рядом с основным.

Часть предохранителей и реле размещена в блоке, находящемся под панелью приборов с левой стороны от рулевой колонки (рис. 10.3).

Рис. 10.1. Монтажный блок, размещенный в моторном отсеке.

В монтажном блоке (см. рис. 10.1), размещенном в моторном отсеке, расположены следующие реле и предохранители:

• 1 — предохранитель 15 А (цепи передних противотуманныхфар, индикатора их включения и реле включения противотуманных фар);
• 2 — предохранитель 10 А (цепь звукового сигнала и реле его включения);
• 3 — место под реле передних противотуманных фар;
• 4 — предохранитель 20 А (цепи датчика массового расхода воздуха, датчика положения коленчатого вала, клапана рециркуляции, электронного блока управления двигателем, реле системы управления двигателем, реле электровентилятора, регулятора холостого хода, реле катушек зажигания, электронного блока управления иммобилизатором, форсунок, датчика концентрации кислорода и клапана продувки адсорбера);
• 5 — предохранитель 10 А (цепь компрессора кондиционера);
• 6 _ реле включения звуковых сигналов;
• 7 — предохранитель 15 А (цепи электронного блока управления АБС, электронного блока управления двигателем, дополнительного стоп-сигнала и задних фонарей);
• 8 — резервное место под реле;
• 9 — предохранитель 15 А (разъем для дополнительных электроприборов);
• 10 — резервное место под реле;
• 11 — предохранитель 7,5 А (цепь обмотки возбуждения генератора);
• 12 — резервное место под реле;
• 13 _ предохранитель 10 А (цепи электронного блока управления системы ETACS и указателей поворота);
• 14 — предохранитель 20 А (цепь блока управления соленоидами автоматической коробки передач);
• 15 — предохранитель 15 А (цепь топливного насоса);
• 16 — не используется;
• 17 — плавкая вставка 40 А (цепь замка зажигания);
• 18 — плавкая вставка 30 А (цепь электростеклоподъемников );
• 19 — предохранитель 10 А (цепи комбинации приборов, подрулевого переключателя, электронного блока управления системы ETACS, переднего электронного блока управления);
• 20 — предохранитель 10 А (цепи часов, электронного блока управления ETACS, магнитолы);
• 21 — предохранитель 7,5 А (цепи электронного блока управления кондиционером, подсветки пепельницы, подсветки прикуривателя, комбинации приборов, выключатель про-тивотуманных фар, указателей поворота, блок управления рециркуляцией воздуха, задние фонари, разъем для магнитолы);
• 22 — предохранитель 7,5 А (цепи комбинации приборов, фонари габаритного света и фонари подсветки номерного знака);
• 23 — предохранитель 10 А (цепь правой фары);
• 24 — предохранитель 10 А (цепь левой фары и электрокорректора света фар);
• 25 — электронный блок управления освещением;
• 26 — реле включения электродвигателя вентилятора;
• 27 — плавкая вставка 60 А (электронный блок управления АБС);
• 28 — плавкая вставка 50 А (цепь контроллера вентилятора);
• 29 — предохранитель 10 А (цепь левой фары и сигнальной лампы дальнего света фар);
• 30 — предохранитель 10 А (цепь правой фары);
• 31 — плавкая вставка 60 А (цепь зарядки АКБ);
• 32 — предохранитель 15 А (цепи передних противотуманных фар, сигнальной лампы и реле их включения).

Примечание

Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на которую он рассчитан (номинал).

Цвет корпуса предохранителя и его соответствие номиналу

*Применяется только в цепи зарядки аккумуляторной батареи.

**Предохранитель увеличенного размера по сравнению с остальными.

Табл. 10.1 — Предохранители монтажного блока,находящегося в салоне автомобиля.

Предохранители и реле под капотом Митсубиси Ланцер 10

В моторном отсеке расположен основной блок предохранителей и реле и 2 дополнительных.

Схема блока предохранителей в моторном отсеке Митсубиси Ланцер 10

Описание

Реле

Блоки под капотом

Главный блок

Устанавливается в левой части подкапотного пространства.

Схема

Обозначение предохранителей

Расшифровка реле

Блок с реле

Находится рядом с основным.

Схема

Описание

• R1 Реле малых оборотов вентилятора системы охлаждения двигателя
• R2 Реле вентилятора кондиционера
• R3 Реле высоких оборотов вентилятора системы охлаждения двигателя

Блок на акб

На плюсовой клемме аккумуляторной батареи находится блок предохранителей высокой мощности в виде плавких вставок.

Схема

Назначение

• 33 — 120А Плавкая перемычка № 37/ Плавкие перемычки №№ 34-36
• 34 — 80А Предохранители №№ 2, 4, 5, 10, 11, 12, 14, 15, 17, 18, 23, 24, 25 и плавкая перемычка № 20 в салоне, и ETACS-ECU
• 35 — 80А Резерв
• 36 — 120А Предохранители №№ 1-23, 30-32 и плавкие перемычки №№ 24-29 в моторном отсеке, реле управления двигателем, реле фары (дальний свет) и реле фары (ближний свет)
• 37 — 80А Плавкие перемычки №№ 1 и 21, предохранители №№ 3, 6, 13, 16, 19, 22 в салоне, реле вентилятора и ETACS-ECU

Остались вопросы — пишите в комментарии.

Блок предохранителей на АКБ Митсубиси Ланцер 10

Схема

Описание:

• 33 — 120А Плавкая перемычка № 37/ Плавкие перемычки №№ 34-36
• 34 — 80А Предохранители №№ 2, 4, 5, 10, 11, 12, 14, 15, 17, 18, 23, 24, 25 и плавкая перемычка № 20 в салоне, и ETACS-ECU
• 35 — 80А Резерв
• 36 — 120А Предохранители №№ 1-23, 30-32 и плавкие перемычки №№ 24-29 в моторном отсеке, реле управления двигателем, реле фары (дальний свет) и реле фары (ближний свет)
• 37 — 80А Плавкие перемычки №№ 1 и 21, предохранители №№ 3, 6, 13, 16, 19, 22 в салоне, реле вентилятора и ETACS-ECU

«Тойота»

В том случае, если не работает прикуриватель «Тойота», нужно начать с проверки предохранителей. Автолюбители утверждают, что в инструкциях по этой марке автомобилей не указано ничего о них.

В большинстве моделей нужный блок предохранителей располагается под рулевой колонкой.

Также многие владельцы заменяют целый стакан. На стакане есть алюминиевая вставка. Часто она перегорает.

Если проблема в самом прикуривателе

Если защитный элемент не имеет признаков повреждения, требуется ремонт или замена самого устройства.

Как снять прикуриватель

Демонтаж блока выполняют следующим образом:

• Получают доступ к моторному отсеку. Снимают минусовую клемму находящегося здесь аккумулятора. Это исключит выход электрической цепи из строя во время ремонта.
• Вынимают пепельницу, которая расположена на центральной консоли. Отсоединяют ручку коробки передачи, получая возможность снятия накладки.
• Приподнимают декоративную планку. Отключают контакты от прикуривателя. Переворачивают накладку. Затем нужно найти гайку, удерживающую 2 пластины. Ее вывинчивают, металлические элементы демонтируют.
• Отсоединяют провод, разгибают фиксаторы, вынимают автоприкуриватель из посадочного места.

Ремонт

После разборки устройства оценивают целостность проводки и других его элементов. Нередко повреждается или перегорает кабель, питающий конструкцию. При подозрении на такую поломку разбирают заднюю часть. Удаляют перегоревший провод, заводят в технологическое отверстие новый медный кабель. Собирают устройство, выполняя все действия в обратном порядке.

Замена детали на новую

При невозможности ремонта блок заменяют полностью. При этом необязательно использовать оригинальное устройство. Для Лансер предназначено несколько вариантов деталей, стоимость которых составляет 500-1000 руб.

От покупки слишком дешевой запасной части стоит отказаться.

При изготовлении применяют дешевые материалы, снижающие срок службы изделия. Деталь должна быть правильно упакована, что исключает возможность повреждения при транспортировке.

Схема подключения

Если сгорел предохранитель или возникла другая поломка, при разборке запоминают либо переносят на чертеж распиновку прибора. К прикуривателю идет 3 кабеля — 2 плюсовых, 1 минусовой.

Положительный провод красного цвета подключается к аккумулятору. Сила тока не должна превышать 15 А. Желтый плюсовой кабель соединяется с лампой подсветки, черный отрицательный — подключается к корпусу прикуривателя. Обратный конец подсоединяют к кузову автомобиля.

Starline a62 автозапуск

Электрооборудование автомобиля Mitsubishi Lancer X

Электрооборудование автомобиля выполне­но по однопроводной схеме: отрицательные вы­воды источников и потребителей электроэнергии соединены с «массой». Функцию второго провода выполняет кузов автомобиля. Боль­шинство цепей защищено плавкими предохра­нителями. Электропотребители большой мощ­ности включаются через электромагнитные реле.Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного уст­ройства с замком.

МОНТАЖНЫЕ БЛОКИ MITSUBISHI LANCER 10 Всегда возите с собой комплект запасных предохранителей — по одному каждого номинала.Не экономьте при покупке предохранителей: в последнее время в продаже часто встреча­ются предохранители низкого качества, эле­ктрические параметры которых не соответст­вуют заявленным. Помните, что предохра­нители предназначены для предотвращения пожара электропроводки и от их качества при определенных обстоятельствах может зависеть ваша жизнь, не говоря уже о расхо­дах на ремонт автомобиля.Расположение предохранителей и релеБольшинство предохранителей и реле находится в отдельных блоках, расположенных в моторном отсеке автомобиля, один блок расположен в салоне под панелью приборов.

В данной статье приведены электросхемы для автомобиля Mitsubishi Lancer X

В данной статье приведена информация о электрооборудовании автомобиля Mitsubishi Lancer X:

Защита цепей электропитания

В автомобилях Mitsubishi Lancer IX и X поколений предохранение электромеханических и электронных устройств от повреждений, вызванных перегрузкой или короткого замыкания в цепях электропитания, равно как и в других моделях, осуществляется с помощью плавких вставок, объединенных по функциональному признаку и размещаемых в непосредственной близости от защищаемых узлов.

Блоки предохранителей автомобилей Лансер 9 и 10 размещены как в салоне, так и в моторном отсеке.

Центральный блок предохранителей

Центральный блок предохранителей в автомобилях Лансер 9 и 10 устанавливается в салоне и прячется под приборной панелью (с левой стороны у ног водителя) за выдвижным ящичком для мелких предметов.

Для того чтобы получить доступ к плавким вставкам, расположенным в салоне автомобиля, необходимо:

• открыть крышку ящичка;
• потянуть ящичек на себя;
• преодолев силу защелок извлечь ящичек.

После того как будет демонтирован ящичек для мелких предметов открывается доступ к центральному блоку предохранителей Лансера.

В нем, кроме плавких вставок, размещены колодки для подключения жгутов и реле:

1. Передних противотуманных фар.
2. Резерв.
3. Электрического бензонасоса.
4. Подогрева передних сидений.
5. Электрического бензонасоса.
6. Электростеклоподъемников.
7. Разъемы.
8. Электровентилятора силового агрегата.
9. Обогревателя заднего стекла.

Назначение электрических цепей, которые защищены плавкими вставками, приведены в таблице:

Предохранители в моторном отсеке

Под капотом Лансера расположены:

плавкая вставка 26, установленная на клемме «+» аккумуляторной батареи;

монтажный блок, установленный над левым передним колесом (обозначен на фото цифрой 7).

Конструктивно он выполнен из двух частей, доступ к которым закрыт общей крышкой. Под ней находятся:

Основной блок (10), расположение элементов в котором показано на фото:

Цепи бортовой электросети, которые защищены предохранителями, установленными под капотом, описаны ниже:

Дополнительный блок (11), в котором находятся:

• колодка, к которой подключается прибор, измеряющий частоту вращения коленчатого вала силового агрегата (1);
• реле системы зажигания (5);
• реле управления автоматической коробкой переключения передач (6);
• основное реле системы управления мотором (7);
• реле, включающее компрессор кондиционера.

Предусмотрены также резервные гнезда для установки реле (2. 4).

Предохранители на митсубиси лансер 10

Автомобиль считается средством повышенной опасности. Правда, это всё же больше относится к тем, кто не умеет водить или ухаживать за своим железным другом.

Но, кроме опасностей, машина содержит в себе и источник головной боли. Правда, и тут есть плюс.

Излечение каждой боли, то есть, мелкой или крупной поломки неминуемо влечёт за собой более близкое знакомство со своим авто, что обязательно пригодится в будущем.

Практически у каждого автовладельца были ситуации, когда внезапно отказывала, к примеру, магнитола. Или вдруг прекращали работать дворники. Или прикуриватель. Если всё сломалось сразу, то машину лучше сразу отвозить в сервис. А вот если по отдельности, то возможны варианты.

Неопытные владельцы подозревают в отказе проводку автомобиля, магнитолу в том, что она вдруг сломалась и так далее. А дело может быть в одной маленькой штучке, которая прячется в салоне или под капотом. И даже в японских авто, к примеру, в Mitsubishi Lancer X предохранители, а речь как раз о них, могут выйти из строя, спасая электрику и электронику от выхода из строя.

Практически в каждом автосервисе, где есть электрик, вам скажут, что очень часто приезжают клиенты с просьбой починить магнитолу, дворники, обогрев стёкол и прочее, мол, сломалась. А пятиминутный осмотр авто показывает, что зря человек грешил на вышедшую из строя деталь.

А всего-то и делов, что вылетел предохранитель. Чаще всего, всего и ремонта, что предохранитель меняется, и автовладелец спокойно едет по своим делам.

Правда, может случиться так, что предохранители вылетают один за другим, тогда приходится уже более основательно изучать электрику Лансера, чтобы понять, в чём же причина.

На Lancer X блок предохранителей находится под капотом и в салоне, рядом с рулём. Внимательно ознакомьтесь с предохранителями в вашем авто и приобретите запасные, лучше по паре штук каждого номинала.

Ведь может так случиться, что предохранитель вылетит на трассе, где рядом просто нет автосервисов и автомагазинов.

И, главное, если нет на крышке блока обозначений, какой предохранитель за что отвечает, распечатайте такую схему и держите её в вашем авто, она обязательно вам пригодится.

• Lancer X схема предохранителей:
• Блок в салоне:

Расшифровка обозначений:

Блок под капотом:

Расшифровка обозначений:

1. Дополнительный блок под капотом:

Таким образом, видим, что ничего сложного в изъятии и замене сгоревшего предохранителя, нет. Конечно, можно обзавестись «индикатором», подобным тому, какие используют в автосервисе, и проверять им работоспособность предохранителей, если вы умеете это делать (а научиться проще простого).

Но если вы знаете, что у вас не работает только, к примеру, клаксон, а схема предохранителей у вас есть, то гораздо быстрее будет просто извлечь искомый предохранитель и убедиться в том, что ваша догадка верна.

Не стоит забывать о том, что в некоторых авто, могут дублироваться предохранители, защищая электрическую цепь. И главное правило безопасности – не ставьте предохранители другого номинала, не предназначенного для этой цепи! Если вы поставите меньший, то он просто вылетит сразу – это худшее из зол.

А вот если больший, то тогда он-то выдержит, а вот цепь или прибор уже нет. И тогда неминуемо возникнет проблема куда большая, чем просто вылет предохранителя. А оно вам надо? Именно для таких случаев и возится с собой запас предохранителей нужных номиналов.

Главное, не паниковать, если в машине что-то внезапно отказало, и проверить первым делом именно предохранитель. А уже потом консультироваться со специалистом, что не так.
