Где находится датчик температуры охлаждающей жидкости

Если установка датчика температуры окружающего воздуха не является первоочередной задачей, равно как и регулярная проверка его работоспособности, контроль за температурой охлаждающей жидкости является крайне важным. Для этого автомобиль оснащается специальным прибором, который помогает водителю постоянно контролировать ситуацию, и не допускать перегрева двигателя.
Исправный датчик позволит вовремя заглушить мотор транспортного средства, при наличии предпосылок к перегреву — это предотвратит наступление серьезных последствий, связанных с этим. Расположение самого устройства может отличаться на разных моделях автомобилей, но он всегда будет «стоять» на пути жидкости от двигателя к радиатору:

Он помогает не только избежать перегрева. К примеру, при отрицательной температуре на улице, этот прибор позволит водителю судить о том, насколько прогрелся двигатель. Естественно, что начинать движение на переохлажденном моторе не следует, поскольку это не только приводит к резкому увеличению расхода горючего, но и серьезно увеличивает процент износа двигателя. Информация с датчика температуры охлаждающей жидкости поможет выбрать «правильный» режим прогрева двигателя, «подсказывая» водителю нужно ли прибавить обороты на холостом ходу.

Как установить датчик температуры окружающей среды на ВАЗ 2112

Где находится датчик температуры окружающей среды?

На разных марках автомобилей контроллер имеет различное расположение. Обусловлено это в большинстве случаев конструктивными отличиями машин. К примеру, на БМВ можно поставить датчик температуры непосредственно за бампером, а на ВАЗ — нет.

Тем не менее понять, где находится датчик температуры окружающей среды, достаточно просто. Нужно найти его номер в электрической схеме, и на этом все. В большинстве случаев он устанавливается около радиатора, обычно перед или за ним. Но бывает, что его монтируют сбоку. Главное требование — отсутствие температурных воздействий со стороны двигателя. Мотор греется и влияет на контроллер. Тот, в свою очередь, будет давать неверные показания.

Датчик температуры наружного воздуха ВАЗ 2114 как работает

Масса датчиков в системе функционирования автомобиля облегчает контроль за различными процессами, а также поддерживает правильное функционирование и грамотное распределение ресурсов между различными системами.

С годами начинка авто становится все более функциональной и для поддержания ее работоспособности требуется все больше контроллеров.

К примеру, датчик наружной температуры в ранних моделях автомобилей вообще не использовался. По правде говоря, подобные виды детекторов стали внедряться повсеместно не так давно. Об этом говорит то, что добрая часть автолюбителей по сей день искренне недоумевает, когда звучит утверждение о том, что использование таких приборов удобно и даже необходимо.

Работа ДТВВ напоминает по своему принципу датчик температуры воздуха канальный. ДТВК измеряет воздух в канале, основываясь на показаниях, посланных в головное устройство с чувствительного элемента. В общей сложности, автомобильный прибор работает практически так же. Оба эти устройства являются термисторами — они преобразуют данные температурного уровня в показания сопротивления.

Датчик температуры наружного воздуха ВАЗ 2114

Модель термодатчика, который устанавливается на данный автомобиль ВАЗ 2115-3828210 и его модификации 02 и 03. На некоторых из них есть маркировка VDO – бытует мнение, что приборы с такой маркировкой более точные, быстрые и современные.

В наиболее современных моделях авто, система измерения температуры внешнего воздуха позволяет владельцу запускать автопрогрев двигателя в случае мороза.

Стоит отметить, что ранние модели Лада не снабжались подобными приборами. Со временем ситуация стала исправляться в определенно лучшую сторону. К примеру, ВАЗ 2110, ВАЗ 2112 обладают так называемыми маршрутными компьютерами, которые, может, и не столь информативны, как приборы более современных авто типа Самара-2, но также могли показывать уровень нагрева воздуха вне салона автомобиля.

Лучшим выбором будет место, которое отведено производителем под детектор. Либо — место недалеко от буксировочного участка под бампером

Важно устанавливать прибор под передним, так как под задним бампером из-за теплого воздуха от мотора, показания могут искажаться. Не сильно, но нужной точности не будет

Располагается он в передней части транспортного средства — между бампером и радиатором.

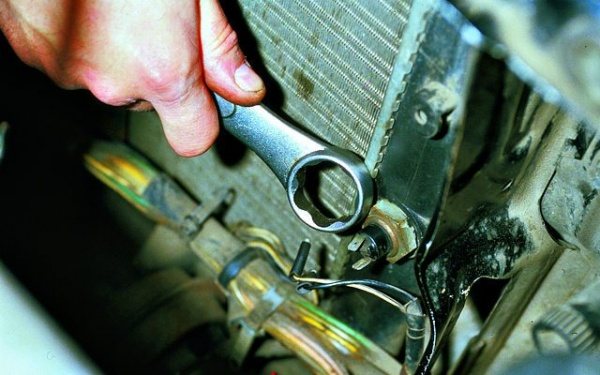

Как и любой другой датчик в отечественных авто, данный можно поменять своими силами, главное ознакомиться с инструкцией и ТБ и строго им следовать. Можно, конечно, отогнать машину на СТО и доверить ее профессионалам, но если вы обладаете некоторыми навыками, проще и дешевле будет поменять прибор собственноручно.

Стоит отметить, что ремонту ДТВВ не подлежит — только замене, но это не так страшно, благо стоимость запчасти весьма невелика.

Принцип работы датчика температуры жидкости

Что стоит знать о неисправности прибора?

Во-первых, необходимо понимать — когда стоит обратить внимание именно на эту деталь. Основным признаком поломки является несоответствие показаний датчика фактическому уровню нагрева воздуха снаружи автомобиля

Это не так легко заметить, если разница невелика. Но, как правило, если температурные показатели не совпадают менее, чем на семь градусов — это даже не считается поломкой. А вот разницу около 10 распознать уже проще.

Распространено также зацикливание датчика на отметке в минус сорок даже в теплое время года.

Что касается владельцев современных автомобилей, в частности иномарок (форд, шевроле, бмв и т.д) — бортовой компьютер сам укажет на неисправность, предоставив код ошибки на экране.

Во-вторых, прежде чем менять сам термистор, стоит проверить контакты и проводку — если неисправность кроется в них, то замена термодетектора не спасет ситуацию.

Причины, по которым может выйти из строя датчик температуры воздуха ВАЗ 2114:

1. механические повреждения, нарушившие целостность прибора (попадание тяжелым предметом во время поездки — щебень или что-то подобное);
2. влияние сурового климата — в частности очень низкие температуры за бортом способны привести к сбою в работе устройства;
3. окисление контактов и нарушение проводки — могут быть как самостоятельными поломками, так и причиной выхода из строя ДТВВ.

Итог

Модели и марки автомобилей, которые сегодня оснащены ДТВВ можно перечислять бесконечно — Лада Калина, Нива, Газель, Фольксваген Пассат, Форд Фокус 2 и Фокус 3, Дэу Нексия и БМВ Е 39.

Очередной СЮРПРИЗ от Опеля!! Opel ASTRA J 2012 года. Замена ДАТЧИКА ТЕМПЕРАТУРЫ.

Назначение датчика температуры окружающего воздуха

Он предназначен, прежде всего, для водителей, которые совершают поездки на дальние расстояния или в течение длительного времени:

• дальнобойщики;
• курьеры:
• почтовые службы;
• перевозчики пассажиров;
• путешественники и др.

Во время длительной поездки температура воздуха за бортом может изменяться на значительные величины. Если водитель или пассажиры намерены выйти из машины даже на непродолжительное время, информация о температуре воздуха будет не лишней, для того чтобы одеться соответствующим образом. Для примера можно привести информацию на воздушных лайнерах типа «температура за бортом минус 45 градусов Цельсия», хотя там точно никто прогуляться не собирается.

Видео — установка датчик температуры наружного воздуха на РЕНО МЕГАН 2:

🚗 Renault Megane 2 F2 Установка датчика уличной температуры

Информация о температуре наружного воздуха помогает задать оптимальный режим работы системы климат-контроля автомобиля. Если температура за бортом, например, минус 20 градусов Цельсия, нет необходимости устанавливать температуру в салоне плюс 25. Во-первых, это приведет к повышенному расходу топлива. Во-вторых, покинув салон автомобиля на время заправки излишне разгоряченным, существует вероятность простудиться.

Наконец, информация о температуре наружного воздуха помогает принять решение о целесообразности остановки в путешествии. Внешний вид окружающего пространства обманчив. Многие водители знают, что утром, когда встает солнце, кажется, что за бортом уже тепло. На самом деле, температура воздуха может быть низкой. Достаточно подождать полчаса, чтобы выполнить комфортную остановку на завтрак.

Датчик температуры двигателя Гранта. Устанавливаем своими руками

Каждый владелец автомобиля Лада Гранта сталкивался с основным его недостатком – отсутствием на панели датчика температуры двигателя. Задание руководства «АвтоВАЗа» — сделать Гранту доступной, инженеры выполнили «отлично», сэкономив даже на этом приборе. Упор то был на дешевизну, вот и постарались.

Вскоре, правда все исправили – на моделях более высокой цены и расширенной комплектации Лада Гранта лифтбек 21911, 21912, 21917 датчик температуры двигателя уже появился и помогает мониторить состояние ДВС.

Однако, что же делать владельцам более ранних моделей? Установленная на автомобилях контрольная лампа перегрева не является достаточно информативной.

Термостат — слабое место машин Лада Гранта, и неисправность его гораздо эффективней было бы определять на самой ранней стадии, оценивая поведения стрелки датчика ТД, но…

Именно эти проблемы побудили некоторых автомобилистов поискать ответы на вопрос: « Как установить датчик температуры двигателя на Гранту?». Можно, конечно, обратиться к дилерам. За определенную плату спецы оборудуют все необходимое. Но не нужно спешить. Доукомплектовать этим прибором свой автомобиль самостоятельно совсем не трудно. Чтобы в этом убедиться, рассмотрим поэтапно весь процесс.

Как оборудовать свою Гранту датчиком температуры двигателя

1. индикатор температуры,
2. пластиковый корпус к нему,
3. сам датчик;
4. крепежные хомуты.

Когда комплект у вас на руках, пора отправляться к автомобилю. Чтобы увидеть место, где будет закрепляться датчик температуры двигателя Гранта, с аккумулятора авто снимается минусовая клемма, а за ней отсоединяется и снимается воздушный фильтр.

Это откроет обзор патрубка, что отводится от термостата. По нему циркулирует в процессе эксплуатации охлаждающая жидкость.

Необходимо аккуратно разрезать патрубок и вставить внутрь датчик температуры вместе с переходником (купить в автомагазине), затем надежно затянуть его хомутами.

Индикатор со стрелкой температуры датчика можно установить на торпеде возле лобового стекла рядом с приборной панелью. Визуально это очень удобно, т.к.

находится он недалеко от уровня глаз, и чтобы контролировать уровень температуры достаточно будет быстрого взгляда.

Но что делать, если примерно в этом месте может понадобиться закрепить навигатор? Второй вариант места крепления индикатора датчика даже более эстетичен.

Многие автомобилисты устанавливают прибор в подстаканник рядом с КПП, при этом саму панель нужно будет немного доработать.

Конечно, место для стаканчика кофе в этом случае придется поискать, но за то появиться огромный плюс: у вас в салоне очень гармонично смотрится указатель датчика. Теперь можно полностью контролировать температуру двигателя и следить, как ведет себя термостат.

Диагностика и индикация

Подключив его в специальный разъем и скачать на смартфон программу сопрягающуюся с адаптером, например hobdrive, torque или opendiag.

Помимо температуры на дисплей можно вывести и другие параметры датчиков, такие как температуру всасывания воздуха, объем и многие другие функции.

Положить смартфон можно на спец поставку или просто на панель. Вот как это выглядит на практике.

Диагностика и последствия

Казалось бы, что может быть сложного в определении неисправности датчика температуры. На практике увидеть расхождение в измеряемой температуре с реальной, можно только в случае большой разности. А для двигателя неисправный датчик температуры воздуха на впуске — это или перерасход топлива, или затрудненный запуск в холодное время года.

Самая надёжная диагностика производится с помощью мультиметра. Сначала на снятом датчике замеряется сопротивление без воздействий, а затем элемент нагревают. Если сопротивление изменяется в заданных интервалах — всё хорошо. Если изменения не фиксируются — это явная неисправность.

Каждый современный автомобиль имеет массу установленных датчиков, в постоянном режиме замеряющих температуру окружающего воздуха, охлаждающей жидкости или впускаемого воздуха

Осуществлять постоянный мониторинг этих показателей достаточно важно, поскольку они напрямую влияют на эффективность работы двигателя, его устойчивую и стабильную работу на холостом ходу, а также расход топлива

Кроме того, исправный контроллер температуры наружного воздуха позволит в автоматическом режиме запускать двигатель в зимнее время, когда автомобиль находится на стоянке, и облегчит «утренний» пуск. Как правило, все автомобили, сходящие с конвейера завода-изготовителя, уже имеют полный комплект температурных датчиков. Но некоторые модели отечественного производства лишены датчика температуры окружающего воздуха, что приносит некоторые неудобства автовладельцу. К счастью, само устройство стоит недорого, и процесс его самостоятельной установки не составляет никаких сложностей.

Зачем нужен ДТНВ?

Датчик температуры наружного воздуха просто необходим в неустойчивую погоду. Он не только позволяет вам знать изменение погоды в течении вашей поездки, но и при работе совместно с ЭБУ осуществляет ряд автоматических функций:

1. благодаря датчику можно осуществлять автоматический прогрев машины;
2. можно регулировать мощность работы внутренней системы охлаждения двигателя;
3. управление внутренним климат-контролем.

Измеритель значительно упрощает работу машины, и создает все необходимые комфортные условия. Однако и он не защищен от поломок. Именно поэтому стоит обращать внимание на место его установки.

Основными причинами поломки становятся, как правило:

• физическое повреждение;
• критический уровень температуры (слабо выдерживает сильные морозы, хотя это напрямую зависит от модели датчика);
• неисправность проводки;
• окисление контактов.

Датчик наружной температуры в ПРИОРЕ

Рекомендуем купить

Автомобильные датчики температуры

Каждый автовладелец знает, насколько сложна порой бывает электрическая составляющая его автомобиля. Каждый элемент такой системы является важным звеном, и выход его из строя может принести разное количество неприятностей. Где же находится датчик температуры воздуха в автомобиле и для чего он предназначен?

С тех пор как воздух перестал попадать в топливную смесь по простому воздуховоду, а стал грамотно рассчитываться без участия человека, температурные датчики крепко обосновались в автомобиле. Можно выделить два основных направления, где присутствуют именно терморегуляторы с датчиком температуры воздуха.

1. Система создания топливно-воздушной смеси для двигателя. В качестве датчика здесь используется простой терморезистор. При изменении температуры происходит фиксация изменений электрического сопротивления. Это необходимо для того, чтобы понять какое количество топлива подавать с впускаемым воздухом. Более холодный воздух имеет большую плотность и требует большего количества бензина или дизельного топлива на одинаковый объём смеси.

2. Климатическая установка автомобиля. Для полноценной работы системы необходимо наличие сразу нескольких детекторов. Но для оценки температуры улицы можно обойтись одним.

Общие сведения

Как уже было отмечено выше, различные датчики на авто ставятся не просто так. Они необходимы для эффективной работы системы в целом. Что же касается контроллера температуры наружного воздуха, то он по большей части носит информационный характер и показывает температуру за бортом. Но это касается не всех систем.
К сожалению, далеко не все автомобили имеют встроенный на заводе датчик температуры. Во многих моделях ВАЗ такового не предусмотрено. Но не беда, рассмотрим, как его установить и чем примечателен данный процесс.

На разных марках автомобилей контроллер имеет различное расположение. Обусловлено это в большинстве случаев конструктивными отличиями машин. К примеру, на БМВ можно поставить датчик температуры непосредственно за бампером, а на ВАЗ – нет.

Тем не менее понять, где находится датчик температуры окружающей среды, достаточно просто. Нужно найти его номер в электрической схеме, и на этом все. В большинстве случаев он устанавливается около радиатора, обычно перед или за ним. Но бывает, что его монтируют сбоку. Главное требование – отсутствие температурных воздействий со стороны двигателя. Мотор греется и влияет на контроллер. Тот, в свою очередь, будет давать неверные показания.

Виды датчиков, контролирующих температуру охлаждающей жидкости

Все датчики, устанавливаемые на современных автомобилях, делятся на магнитные и биметаллические. Самостоятельно определить конкретный тип, установленный на личном авто можно по скорости его реакции после запуска двигателя. Магнитный отличается мгновенной реакцией, и после запуска мотора сразу же показывает текущую температуру. Биметаллический вариант подобной «оперативностью» не отличаются, показывая верную температуру после небольшой паузы.

Принцип работы биметаллического (ленточного) датчика достаточно прост. Имеющийся блок управления изменяет силу тока в зависимости от текущей температуры циркулирующей жидкости, что приводит к нагреву катушки на металлической полоске. Она способна изменять свою длину соответственно температуре, и поворачивать закрепленную на ней стрелку, показывая текущую температуру жидкости.

Устройство магнитного датчика также не отличается сложностью. Он состоит из якоря с закрепленной на ней стрелкой, по бокам которого расположены две катушки, запитанные от бортовой электросети. Сопротивление катушек меняется в зависимости от проходящей силы тока, а она определяется текущей температурой двигателя. Существует еще один тип датчиков — капиллярные. В настоящее время он практически не используется в связи с неудобством конструкции.

Самостоятельная установка датчика температуры наружного воздуха

Многие вазовские модели авто не имеют датчика температуры воздуха, поэтому для повышения комфорта многие автолюбители проводят его самостоятельный монтаж. Особых навыков для этого не потребуется, но для начала стоит определить, в состоянии ли приборная панель идентифицировать показания нового прибора. Сделать это несложно, и, к примеру, на «Гранте» выполняется следующим образом:

Если версия поддерживает возможность подключения температурного датчика, можно отправляться в автомагазин за покупкой, и приступать к процессу установки. Первоначально следует грамотно определить расположение датчика наружного воздуха — на него не должны оказывать влияние температурные потоки от двигателя. Оптимальным местом считается пространство вблизи с радиатора — его можно увидеть при открытом капоте, там расположена приваренная к раме шпилька. На нее удобно «накинуть» массу от устройства.

После закрепления самого прибора, потребуется провести провод «с плюсом» в салон. Для этого можно использовать заглушку от троса сцепления или другое удобное место. После этого потребуется снять табло приборов, необходимо отыскать 25-й контакт, предназначенный именно для температурного «контролера» окружающего воздуха. Показания «забортной» температуры в меню появляются автоматически. Если этого не происходит, с АКБ на 10 минут снимается плюсовая клемма. После восстановления питания температура появится. Процесс установки можно посмотреть на видео:

Как проверить датчик температуры наружного воздуха на LADA

_x000D_

На всех современных автомобилях LADA в зависимости от комплектации может устанавливаться внешний датчик температуры воздуха, которые передает показания на панель приборов. Если комбинация приборов показывает неверные значения температуры за бортом, то возможно неисправен этот датчик. Перед заменой выполните его проверку при помощи мультиметра.

_x000D_

Где находится датчик температуры воздуха:

_x000D_

_x000D_
• на Лада Гранта/Калина/Приора в нижней поперечине кузова (фото);

_x000D_

• на Lada Vesta/XRAY в левом нижнем углу дефлектора радиатора охлаждения двигателя (фото).

_x000D_

_x000D_

Для его снятия в некоторых случаях может потребоваться демонтировать передний бампер и защиту двигателя.

_x000D_

Как проверить датчик температуры окружающей среды? Самый простой способ — это заменить датчик на заведомо исправный. При наличии омметра можно замерить сопротивление на его выводах и сверить его с данными из таблицы:

_x000D_

_x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D_

-30	53046,93±2,49
-20	29092,08±2,13
-10	16567,33±1,68
0	9773,24±1,21
+10	5953,85±1,73
+20	3737,33±2,11
+30	2411,98±2,39
+40	1594,92±2,65

_x000D_

На автомобиле Lada Vesta для проверки датчика предлагается собрать электрическую схему:

_x000D_

_x000D_

Затем подать на датчик напряжение U=3,2 В ±1% через постоянное сопротивление R=4420 Ом ±1%, что имитирует комбинацию приборов. По напряжению Ux определите сопротивление датчика. Данные для проверки в таблице:

_x000D_

_x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D__x000D_

Температура, оC	Напряжение Ux, В	Сопротивление, Ом
?	3,0657±0,0347	100 922,67±2983,4
?	2,7779±0,0360	29 092±620,62
0	2,2035±0,0310	9 773±118,4
+10	1,8366±0,0327	5 953±102,76
+20	1,4661±0,0323	3 737±78,97
+30	1,1297±0,0295	2 411±57,6
+40	0,8485±0,0257	1 594±42,29
+45	0,7307±0,0236	1 307±36,4

_x000D_

Рекомендации производителя: Проверку датчика проводите путем погружения датчика в резервуар с силиконовой жидкостью определенной температуры, после 3 минут выдержки осуществляйте замер напряжения Ux.

_x000D_

Примечание: Летом в пробках показания температуры наружного воздуха могут быть завышены, т.к. датчик не обдувается воздухом, и нагревается от горячего асфальта и двигателя.

_x000D_

Если на приборной панели не показывает температуру окружающего воздуха и датчик исправен, значит есть обрыв в проводке или плохой контакт.

_x000D_

Напомним, ранее мы рассматривали, как самостоятельно установить датчик температуры наружного воздуха.

Категории товаров, которые вам могут быть интересны на основании статьи «Как проверить датчик температуры наружного воздуха на LADA»:

Для чего предназначен датчик температуры входящего воздуха

Еще один температурный датчик, которым оснащено любое транспортное средство — это датчик температуры впускаемого воздуха. На первый взгляд, его роль достаточно малозначима, и большинство автомобилистов могут даже не подозревать о его существовании. На самом деле, от работоспособности этого узла во многом зависит бесперебойная работа двигателя автомобиля. Большинство современных датчиков температуры разработаны на основе полупроводникового термистора, поэтому проблем в процессе эксплуатации практически не наблюдается.

Если же затруднения возникают, как правило, они заключаются в следующем. В процессе долгой эксплуатации, наблюдается несоответствие показаний температуры на корпусе датчика и его электросопротивления. Это приводит к ошибке в расчете реальной температуры поступающего воздуха в меньшую сторону. Как следствие, компьютер, рассчитывающий параметры топливной смеси, резко снижает подачу воздуха и одновременно увеличивает «порцию» топлива. Получаемая смесь, поступающая в цилиндры, является «неполноценной», что делает процесс ее сгорания затруднительным. Это оборачивается неустойчивой работой мотора, кроме того, излишне обогащенная смесь легко вызывает заливания свечей, что делает запуск двигателя невозможным.

Каких-либо рекомендаций относительно периодичности проверки этого датчика не существует, и каждый автовладелец решает это сам для себя

Для самостоятельной проверки работоспособности этого важного датчика температуры поступающего воздуха, потребуется омметр и таблица с нормальными значениями сопротивления, которая присутствует в инструкции к самому автомобилю. Проверка начинается на холодном двигателе и продолжается на запущенном до тех пор, пока не запустится вентилятор охлаждения

Если имеются основания считать, что датчик неисправен, имеет смысл заменить его на новый. Стоимость устройства невелика, а все работы по замене выполняются в считанные минуты, и не требуют особых навыков или опыта.

Датчик температуры внешнего воздуха (ДТВВ) устанавливают на автомобили для обеспечения комфорта водителя.

Специалисты компании АвтоВАЗ стали включать датчик температуры внешнего воздуха в бортовой компьютер автомобиля. Он входит стандартную комплектацию ВАЗ-2110. На пятнадцатой модели уже устанавливают приборную панель VDO с двумя окнами и выводом температурного режима на дисплей.

Широкое применение получили различные варианты установки ДТВВ на автомобиль ВАЗ-2110. Больше всего для этой модели подходит датчик с каталожным номером 2115-3828210-03 и стоимость в районе 250 рублей. Его исправность обычно проверяют с помощью теста: при охлаждении и нагреве детали изменяются показатели сопротивления тока.

ДТВВ необходимо изолировать от влаги, также нужно исключить попадание на него прямых солнечных лучей. Датчик должен быть защищен от тепла, идущего от моторного отсека автомобиля. Поэтому наиболее подходящее место для монтажа устройства находится в передней части автомобиля или в непосредственной близости от буксировочной проушины.

Сам датчик оснащен парой контактов: один из них направлен к «массе», а второй дает сигнал об изменении температуры. Последний контакт проводят в салон машины через отверстие рядом с блоком предохранителей. ВАЗ-2110 комплектуют бортовыми компьютерами в двух вариантах: МК-212 или АМК-211001.

В таких бортовых компьютерах второй контакт датчика должен быть подключен к С4 на колодке МК. При этом отходящий свободный провод вынимаю, а затем тщательно изолируют.

Если ДТВВ не правильно подключен или произошел обрыв цепи, то на дисплее бортового компьютера высветится следующее: «- -».

Довольно легко ДТВВ подключить на ВАЗ-2115, так как этот автомобиль оборудован панелью VDO с двумя дисплеями.

Провод датчика крепят к красной колодке Х2 в гнезде №1 на приборной панели автомобиля.

Прошивка комбинации приборов на Калина2Гранта

Так как программер USBDM уже испытал у себя ( восстановление CAN ) и узнал что им можно еще прошивать комбинации приборов ( КП ), решил и у себя прошить.

У меня КП стоит 219240 и шла с прошивкой 007 и не выводила показания температуры двигателя. Решил перепрошить на версию 009. Но как всегда первый блин комом, при прошивке выскочила ошибка и результат — кирпич. Опять штудировать инет и разбираться что не так. Нашел свою ошибку, перепрошил по новой — всё заработало.

Но вот показания пробега стали «000» и затерся ИММО. С переобучение ключей ( ИММО ) проблем не возникло, в инете полно инфы, да и сам уже делал это. А вот восстановить пробег оказалось не просто, машина на гарантии еще и пробег нужен. Обратился за помощью к MrRararai

, он помог восстановить мой пробег, за что ему большое спасибо.

Теперь у меня на КП прошивка 012.

Теперь научился еще и пробег изменять.

Полазил по инету и вот что нашел про комбинации приборов:

как посмотреть прошивку КП

— нажимаем на кнопку переключения пробега, затем включить зажигание, не отпуская кнопку ( не пуская двигатель ), пойдёт тест, еще раз нажимаем на кнопку — видим версию ПО ( верхняя строка ) и комплектацию ( нижняя строка ).

Есть два варианта прошивки :

1) с обнулением пробега и ИММО ( надо будет по новому обучать ключи )

2) с сохранением пробега и ИММО.

— Нарушается пломба КП ( гарантия ).

— При прошивке обязательно должен быть обучающий ключ рядом, если что пойдет не так и затрется ИММО -машину не завести, надо обучать ключи ( ИММО )

015

— на старой плате, нет ни одной температуры.

029 — 040

— обновленная плата. нет ни одной температуры.

На всех панелях от стандарта установлен другой дисплей, для прошивки необходимо его поменять на дисплей от нормы. И еще кучу элементов допаивать. Старая и новая версии отличаются, у каждой свои доработки.

053, 060, 076, 087

– нет ни одной температуры.

090, 091

– есть возможность подключить датчик температуры окружающей среды (ТОС), но нет температуры охлаждающей жидкости(ТОЖ)

092-095

– есть ТОЖ и ТОС

053, 060, 076

– Старые платы, что бы прошить необходимо доработка платы паяльником или шить адаптированную 092 прошивку

087-095

– Новые платы. Шьются без всяких доработок.

046

– есть всё(тоже самое что 009 от калины)

009

– есть всё (тоже что и 046)

012

– есть всё, самая свежая версия. От 009 отличается наличием подсказчика переключения передач

ПК по железу комплектации 40 ( Люкс ) от комплектации 20 ( Норма ) отличаются наличием светодиода на индикацию ППТФ и цветом очков

— 219220(40)-007 и выше, будет ПО: 009 или 012 — БК комплектации «Люкс» + температуру ДВС + убрали глюк с наружной температурой воздуха + подправили часы

На 012 прошивке КП и прошивки «i427ge05», «i427GKA1» ЭБУ, только на люксовой ПК (219240), только на механике ( 127 двигатель ) — появилась подсказка о переключении передач.

— 219020-060, 076 будет ПО: адаптированная 092 , добавиться ТОС и ТОЖ

— 219020-087 и выше, будет ПО: 092 или 046 ( в отличии от 092 дополнительно будет показывать время работы двигателя, потраченное топливо и среднюю скорость. Все параметры сбрасываемые ) или 009 от Калины ( дополнительно к 046 писк поворотников ).

— 219040-032 и выше, будет ПО: 046 — БК комплектации «Люкс» + температуру ДВС + убрали глюк с наружной температурой воздуха + подправили часы

Некоторые данные по версиям прошивок взял у Goffka
