Сбои в системе зажигания карбюраторных «Самар» – явление нередкое и знакомое большинству владельцев этих машин. Но происходят они, как всегда, в самое неподходящее время. Для начинающего автолюбителя поиски пропавшей искры могут затянуться на несколько дней, а то и недель. Для человека, которому хоть раз пришлось столкнуться с подобной проблемой, это вопрос одного-двух часов.

В этой статье мы разберемся, по каким причинам пропадает искра и с чем это может быть связано. Мы рассмотрим наиболее вероятные причины неисправности, а также методы их устранения на примере обычной «девятки».

На подготовительном этапе

В ситуации, когда не заводится ВАЗ 2109 (карбюратор), можно предположить, что дело либо в системе питания, либо же в зажигании. Но, коль уж мы говорим о последнем, то будем рассматривать проблемы, связанные с подачей электрического тока к свечам.

Для того чтобы определить, что пропала искра на ВАЗ 2109 (карбюратор), нам потребуется помощник и следующие инструменты:

• вольтметр (мультиметр);
• свечной ключ;
• пассатижи;
• крестовая отвертка.

ваз не заводится! НЕТ ИСКРЫ. интересный ремонт

Девятка "молчит" и НЕ ЗАВОДИТСЯ! Надо разговорить! (+Бонусы)

Нет искры на ВАЗ 2109 (карбюратор): причины

Прежде чем приступить к проверке, не помешает разобраться с теми узлами, которые участвуют в процессе искрообразования. К ним относятся:

• аккумулятор;
• контактная группа замка зажигания;
• катушка (трансформатор);
• коммутатор;
• трамблер (распределитель);
• датчик Холла;
• высоковольтные провода;
• свечи.

Каждый из этих элементов может выйти из строя, что неизбежно приведет к разрыву электрической цепи. Если действительно пропала искра на ВАЗ 2109 (карбюратор), то исчезнуть она могла на любом из участков. Чтобы не усложнять себе задачу с ее поиском, первоначальную проверку следует произвести в два этапа: установить, есть ли ток на выходе с катушки зажигания и есть ли искра на самих свечах.

Определяем участок

Если вообще не заводится ВАЗ 2109 (карбюратор), проверку лучше начать на участке от аккумулятора до распределителя. Так мы поймем, работают ли АКБ, контактная группа замка, коммутатор и катушка.

Порядок проверки:

1. Поднимаем капот.
2. Отсоединяем «люльку» центрального бронепровода от крышки трамблера.

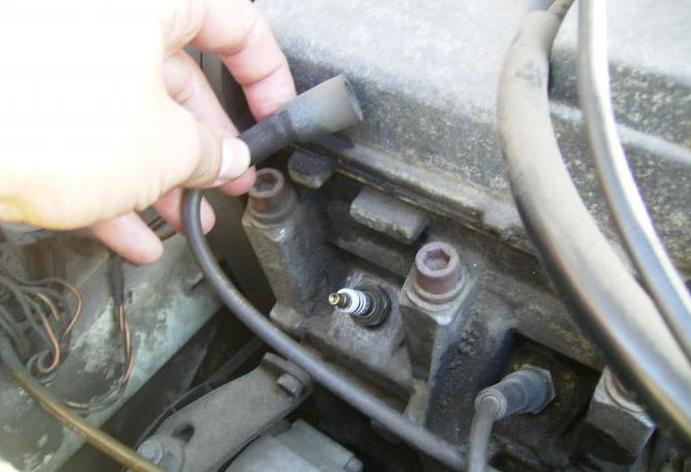

3. В «люльку» вставляем свечу, прижимаем ее «юбкой» к клапанной крышке (неокрашенному участку кузова) и просим помощника запустить стартер. Ни в коем случае не удерживайте свечу голыми руками! Вы получите электрический удар. Пусть и не смертельный, но достаточно неприятный. Держать свечу лучше всего диэлектрическими пассатижами.
4. Во время работы стартера смотрим на межэлектродное пространство. Если там нет искры – ВАЗ 2109, естественно, не заведется.

Теперь нам предстоит установить неисправный элемент на участке аккумулятор-катушка. Сделать это совсем несложно.

Образование искры на свече

Аккумуляторная батарея и контактная группа замка зажигания

Если вы установили, что пропала искра на ВАЗ 2109 (карбюратор) на участке от АКБ до высоковольтного вывода катушки, виной тому может быть и разряженная батарея, и неисправный замок зажигания. Проверим, подается ли электричество на катушку. Для этого при помощи вольтметра (мультиметра), при включенном зажигании, замеряем напряжение между клеммой «+Б» катушки и «массой». Если оно есть, его величина должна составлять не менее 11 В.

Отсутствие напряжения свидетельствует о выходе из строя контактной группы. Наиболее частая причина неисправности – окисление или пригорание выводов. Устраняется такая проблема путем зачистки контактов.

Проверка

Если вы заметили признаки неполадки катушки зажигания, либо пришлось столкнуться с ситуацией, когда движок «умер», обязательно проверьте состояние данного элемента.

По мере проверки вы сможете определить, что стало причиной отказа катушки и как эти неполадки можно устранить.

Как же проверить устройство? Инструкция не сложная, с ней справится и новичок.

Для начала проверим состояние узла, после чего проверим на правильность сопротивлением непосредственно самой катушки.

1. Если движок не удается запустить, убедитесь, что сама катушка вообще подает искру. Для этого из трамблера извлекается центральный провод и к нему подключается запасная свеча зажигания.
2. Возьмите теперь свечу плоскогубцами и положите металлическим корпусом на прерыватель или двигатель.
3. Если при кручении стартера двигателя искра не появилась, в системе зажигания произошел сбой.
4. Так что проверьте питание на катушку, точнее его наличие. Для этого потребуется мультиметр. Одна клемма соединяется с контактом Б на катушке, а вторая идет на массу. Включите зажигание. Если напряжение отсутствует, виновником является замок зажигания.
5. Можно запустить мотор в аварийном режиме. Для этого плюс от АКБ кидается на контакт Б катушки.

Если напряжение идет, а искры нет, проверьте, цела ли первичная обмотка. Для этого от катушки отсоединяют боковые низковольтные провода и мультиметром выполняются замеры сопротивления. Потом проверяется вторичная обмотка.

катушка зажигания

Об этой процедуре расскажем более подробно.

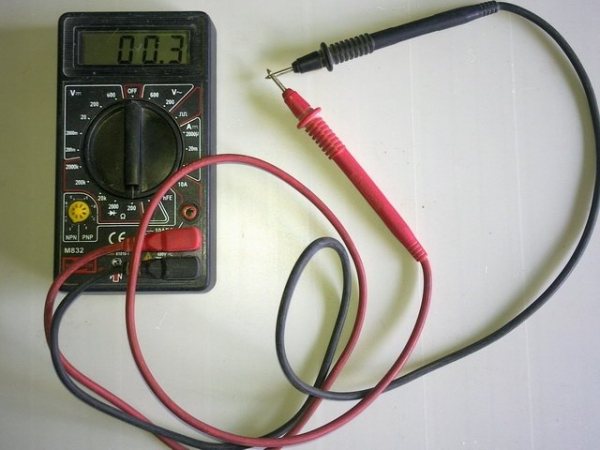

Мультиметр для проверки

Проверка сопротивлений катушки

1. Обесточьте свой автомобиль. Для этого достаточно отсоединить минусовую клемму от аккумуляторной батареи.
2. Отсоедините все провода и выводы, идущие на катушку и от нее.
3. Обязательно вооружитесь необходимыми инструментами и тестером. Универсальный мультиметр или омметр вполне подойдут.
4. Сделайте замеры на первичной обмотке. Для этого щупы тестера нужно подключить к низковольтным клеммам, расположенным по краям катушки. Не забудьте перед этим зачистить клеммы от скопившейся грязи, следов окисления. Наверняка они образовались за время эксплуатации автомобиля.
5. Запишите данные.
6. Теперь проверяются сопротивления вторичной обмотки. Чтобы это сделать, нужно один щуп омметра перекинуть на клемму Б катушки, а второй — на высоковольтник.
7. Отметьте получившиеся результаты.
8. Последний этап проверки подразумевает замеры сопротивления изоляции на массу. Чтобы сделать это, вам нужно один вывод вашего тестера подключить к массе (это корпус катушки зажигания), а второй поочередно подключить ко всем трем выводам — паре низковольтных выводов и одному высоковольтному, расположенному посередине устройства. Если катушка исправна, тогда во всех трех случаях измерения вы получите сопротивление не менее 50 Ом.
9. Сверьтесь с таблицей по записанным ранее данным.

Проверка катушки зажигания прямо на автомобиле

Ремонт

На самом деле единственный способ отремонтировать неисправную катушку зажигания на карбюраторном или инжекторном ВАЗ 2109 — это заменить устройство.

Тут нужно лишь выбрать, какой элемент заменит вашу старую катушку.

• МЗАТЭ-2. Это стандартная катушка, которой оснащались с завода все ВАЗ 2109. Стоит около 600 рублей, служит неплохо;
• Отличный альтернативный вариант, отличающийся надежностью, долговечностью и эффективностью в работе. Но стоит уже около 1800-2000 рублей;
• Валео. Нечто среднее между заводским и бошевским вариантом, имеющий хорошие характеристики и положительные отзывы. Сегодня такая катушка стоит в среднем 1500 рублей.

Катушка — важнейший элемент системы зажигания, при выходе из строя которого вы можете забыть про поездки по своим делам.

Катушка

Сама по себе катушка зажигания ВАЗ 2109 выходит из строя достаточно редко, но проверить ее нужно обязательно. Сделать это можно при помощи мультиметра, включенного в режиме омметра. Присоединяем один его щуп к контакту «+Б», а второй — к клемме «К». Это концы первичной обмотки. Величина сопротивления должна составлять 0,4-0,5 Ом.

После этого проверяем вторичную катушку, присоединив щупы прибора к выводу «+Б» и высоковольтному выводу. Здесь сопротивление должно быть порядка 4-5 кОм. При любых других показателях катушка зажигания ВАЗ 2109 подлежит замене.

Начинаем проверку с катушки

Высоковольтный разряд исходит с катушки зажигания, поэтому её проверяем в первую очередь. Не пытайтесь заводить автомобиль более трёх раз, ведь можете посадить аккумулятор, а он нужен при выполнении проверки. Катушка диагностируется следующим образом.

ВАЗ, НЕТ ИСКРЫ, БЫСТРАЯ ПРОВЕРКА СИСТЕМЫ ЗАЖИГАНИЯ / VAZ, no spark, FAST IGNITION SYSTEM CHECK

1. Вынимаем бронепровод из крышки трамблёра.
2. Надеваем перчатки или берём в руки плоскогубцы.
3. Подносим контакт высоковольтного провода к массе.
4. Второй человек включает зажигание.

Если появилась большая синяя искра, то катушка вырабатывает разряд, с ней всё в порядке. Отсутствие вспышки или слабая искра говорит о том, что проблема либо в самой катушке, либо в элементах, которые идут в цепи до неё. Проверяем работоспособность катушки, коммутатора, датчика Холла, замка зажигания.

Если показания в порядке, ищем дальше, почему пропадает искра на ВАЗ 2109 карбюратор.

Коммутатор

С коммутатором дело обстоит несколько сложней. Дело в том, что проверить его самостоятельно невозможно. Лучшим решением здесь будет замена устройства заведомо исправным.

Определив, что пропала искра на ВАЗ 2109 (карбюратор) на участке до распределителя, можно сразу сделать вывод, что причиной тому является именно коммутатор. Это наиболее капризное устройство во всей системе зажигания. Он может «сгореть» из-за малейшего перепада напряжения, вызванного сбоем в работе генератора, неисправностью свечей или высоковольтных проводов. Именно поэтому некоторые опытные водители «Самар» возят с собой запасное устройство.

В поисках искры: свечи

В случае если напряжение на центральном высоковольтном проводе все же есть, необходимо установить, распределяется ли оно и поступает ли на свечи. Для этого нужно определить, исправны ли трамблер и датчик Холла, не пробиты ли высоковольтные провода и рабочие ли свечи. Начнем с конца.

Выкрутите первую свечу зажигания, положите ее на клапанную крышку, не отсоединяя высоковольтный провод от нее, но отключив от других свечей, и попросите помощника попытаться запустить двигатель стартером. Визуально определите, появляется ли искра между электродами. Если она есть, закрутите свечу обратно и повторите процедуру для каждого отдельно взятого цилиндра. Помните о риске быть ударенным током, используйте пассатижи!

Если же нет искры на свечах ВАЗ 2109 (карбюратор), попробуйте поставить вместо них новые или заведомо исправные. Ситуация не изменилась? Продолжаем диагностику.

Комплексная проверка системы зажигания

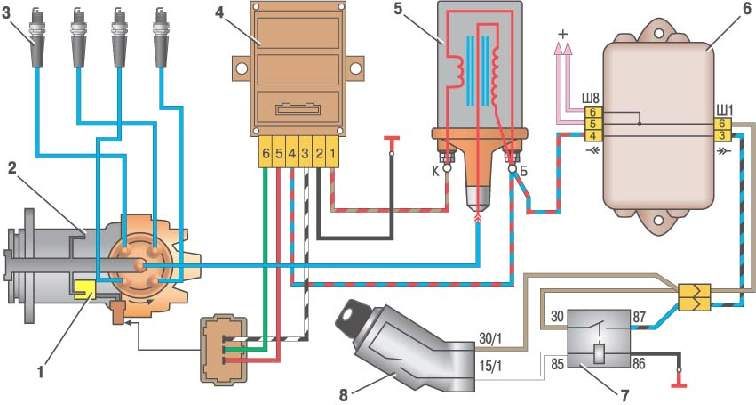

1 — бесконтактный датчик; 2 — датчик-распределитель зажигания; 3 — свечи зажигания; 4 — коммутатор; 5 — катушка зажигания; 6 — монтажный блок; 7 — реле зажигания; 8 — замок зажигания

Пред тем как выполнять проверку, необходимо приготовить следующие инструменты: плоскую и крестовую отвёртки, изолированные пассатижи и контрольную лампочку с проводами или тестер, а также запасную свечу зажигания. Для работы с высоковольтными проводами понадобятся резиновые перчатки.

Последовательность проверки:

• Проверяем при выключенном зажигании целостность высоковольтных проводов и надёжность их соединения с катушкой зажигания и трамблёром.
• Контролируем состояние проводки и контактов на участке от распределителя к коммутатору, а также от коммутатора к катушке зажигания.
• Включаем зажигание и проверяем подачу питания в систему. Одни провод контрольной лампы или тестера подключаем к массе, а второй в клемме катушки «Б+».
• Надеваем резиновую перчатку и снимаем центральный провод крышки трамблёра. Вставляем в наконечник запасную свечу и прижимаем её металлической частью к массе и проворачиваем стартёр, должна быть искра.

Примечание. Если при вращении стартёра нет искры, возможно, вышел из строя датчик Холла, коммутатор или катушка зажигания.

• Выкручиваем два винта и снимаем крышку распределителя. Проверяем целостность крышки и состояние угольного контакта. При наличии повреждений, её следует заменить.
• Оцениваем состояние бегунка (ротора) распределителя. Часто бывает, что выходит из строя помехоподавляющее реле или появляются пробои корпуса бегунка «на массу».
• Проворачиваем коленчатый вал вращением стартера. Если бегунок не вращается, вероятнее всего, оборван ремень привода ГРМ или неисправность самого привода.
• Повторно проверяем наличие искры. Если она есть, запускаем двигатель.
• Когда искры нет, необходимо проверить работоспособность высоковольтных проводов и свеч зажигания. Для этого сначала снимаем высоковольтный провод. Вставляем в наконечник запасную сечу и прижимаем её к массе. Вращая стартер, контролируем наличие искры. Если она есть, заменяем неисправную свечу. Когда искры нет, следует поменять высоковольтный провод.

Полезные советы

Специалисты рекомендуют катушку зажигания перенести со штатного места в район чашки передней левой стойки. В этом случае будет упрощён к ней доступ, и её не будет заливать водой при пересечении больших луж.

Коммутаторы, как правило, устанавливают в корпус трамблёра. Иногда их монтируют на задней панели отсека двигателя или на катушке зажигания. Обычно эти устройства не подлежат ремонту, их просто заменяют новыми. Точно определить работоспособность коммутатора без специального прибора невозможно. Однако если в момент включения или выключения зажигания на главном проводе трамблёра нет искры, вероятнее всего, коммутатор неисправен. Кроме этого, признаком его отказа является нитевидная искра на всех свечах зажигания.

Распределитель зажигания и датчик Холла

Что касается трамблера, то наиболее частой его неисправностью является пригорание контактов, расположенных внутри крышки. Кроме этого, выйти из строя может и бегунок, «разносящий» напряжение.

Открутите два винта и снимите крышку с трамблера. Обратите внимание на состояние контактов. Если они сильно пригорели, деформировались, посыпались – замените крышку. Осмотрите и бегунок. Он также может пригорать и деформироваться. В случае необходимости замените и его.

Не лишним будет проверить так называемый «уголек». Это графитовый контакт высоковольтного провода. Если он поврежден, напряжение перестает поступать на бегунок. В результате все четыре свечи оказываются обесточенными.

Датчик Холла встроен в распределитель. Проверить его, не снимая, можно также при помощи вольтметра. Щупы прибора необходимо подсоединить к зеленому и черно-белому проводкам, идущим от датчика к разъему. Прокручивая маховик при помощи отвертки (в окошке на картере сцепления), снимите показания вольтметра. Они должны колебаться в пределах от 0,4 до 12 В. Если все так и происходит – датчик в порядке. Ну, а если нет – устройство нужно заменить.

Вот, в принципе, и все распространенные неисправности, по которым у «девятки» нет искры. ВАЗ 2109, как видите, не такой уж и сложный автомобиль в этом смысле: немного времени, немного теории, нехитрый инструмент, и ваша машина снова в строю!

Карбюраторный двигатель не запускается (причины связанные с системой зажигания)

Очень часто причиной того, что двигатель автомобиля не запускается или запускается и глохнет, является не неисправность карбюратора или системы питания, а проблемы с его системой зажигания. Если двигатель не запускается, в большинстве случаев рекомендуется в первую очередь проверить систему зажигания, а уж потом искать проблему в карбюраторе. Особенно это актуально при пуске двигателя в сырую погоду или при перепаде температур. Рассмотрим наиболее часто встречающиеся причины того, что карбюраторный двигатель не запускается в связи с неисправностью системы зажигания на примере двигателя 2108 (21081, 21083) автомобилей ВАЗ 2108, 2109, 21099 и их модификаций. Двигатель не запускается или запускается и глохнет, причины
— Неисправен аккумулятор

Аккумулятор мог попросту сесть. Так же могли окислиться его выводы или наконечники силовых проводов. Окисления можно удалить наждачной бумагой, а АКБ зарядить.

— Неисправны свечи зажигания

Возможно «пробит» (утечка тока на «массу») изолятор свечей, или неверный зазор между электродами свечи, или они покрыты черным или масляным нагаром. Для определения неисправности необходимо вывернуть свечи и посмотреть на нагар на их электродах. Проверить зазор. Если свеча не работает вообще, то она может быть залита топливом. См. «Неисправности свечей зажигания». Для определения «пробоя» можно провести тест с пуском двигателя в темноте (описан в Примечаниях ниже).

черный нагар на свечах зажигания

— Высоковольтные провода присоединены в неправильном порядке

Если провода по каким-то причинам отсоединялись от свечей или крышки трамблера вполне возможно, что обратно они установлены с ошибкой. Проверьте порядок присоединения проводов.

порядок присоединения проводов к крышке трамблера на ВАЗ 2108, 2109, 21099

— Неправильно установлен момент опережения зажигания

Если момент слишком ранний или слишком поздний, то вполне возможно, что двигатель не запустится или будет запускаться с трудом и глохнуть. Угол опережения зажигания устанавливаем с помощью стробоскопа или на слух вращением трамблера до появления устойчивого холостого хода в пределах 700-800 об/мин. Требуемые углы опережения и порядок их установки см. «Установка момента зажигания на карбюраторных двигателях автомобилей ВАЗ 2108, 2109, 21099».

корректировка угла трамблером

— Неисправны высоковольтные провода

Высоковольтные провода могут иметь повреждение защитного покрытия («пробой»). Его проще всего проверить по наличию на них свечения, запустив двигатель в темноте. Так же можно проверить их сопротивление при помощи тестера. Помимо этого в ходе визуального осмотра выявляем окислившиеся или разрушенные наконечники проводов.

измерение сопротивления высоковольтных проводов

— Неисправна крышка трамблера

В случае «пробоя» крышки трамблера необходимо снять ее и осмотреть. Следы «пробоя» заметны визуально (точки, полосы). Помимо этого необходимо оценить состояние контактов внутри и снаружи крышки и состояние центрального контактного «уголька».

— Неисправен распределитель зажигания («бегунок»)

В случае пробоя «бегунка» его так же необходимо снять и осмотреть. Следы «пробоя» заметны визуально. Помехоподавительный резистор в «бегунке» так же может стать причиной того, что двигатель не запускается или запускается и глохнет. Замените его отрезком медной проволоки и повторите пуск двигателя.

— Неисправна катушка зажигания

Можно визуально оценить состояние крышки катушки зажигания. Трещины в ней не допустимы (особенно вокруг центрального контакта), так как это признак «пробоя». Более тщательно проверить катушку можно при помощи тестера. В случае его отсутствия временной заменой на заведомо исправную. См. «Проверка катушки зажигания».

проверка первичной обмотки катушки зажигания

— Неисправен датчик Холла

Определить исправность датчика Холла без вольтметра невозможно (См. «Проверка датчика Холла»). Возможна замена его заведомо исправным с последующим повторным пуском двигателя.

датчик Холла, проверка

— Неисправен коммутатор

Проверить исправность коммутатора без осциллографа проблематично. Предварительно это можно сделать по показаниям вольтметра при повороте ключа в замке зажигания. См. «Проверка коммутатора автомобилей ВАЗ 2108, 2109, 21099».

коммутатор системы зажигания автомобилей ВАЗ 2108, 2109, 21099

— Неисправны провода низкого напряжения системы зажигания

Визуально осматриваем провода низкого напряжения системы зажигания. Проверяем наличие изломов, протертостей, соскочивших или не до конца надетых фишек. Проверяем наличие напряжения на выводе Б+ катушки и выводе 30/1 замка зажигания. В помощь можно взять «Схему системы зажигания автомобилей ВАЗ 2108, 2109, 21099».

схема системы зажигания автомобилей ВАЗ 2108, 2109, 21099

— Неисправен замок зажигания

Ток в систему зажигания подается через выводы 30/1 (коричневый провод-ток приходит с генератора) и 15 (голубой с черным – ток идет на катушку). Если контакт в колодке на замке окислился или неплотный система зажигания будет обесточена и двигатель не запустится.

Примечания и дополнения

— Предварительная проверка системы зажигания заключается в проверке наличия искры на свечах зажигания (вывернутая свеча с присоединенным в/вольтным проводом кладется на двигатель-«масса», двигатель прокручивается стартером, визуально оценивается наличие и сила искры на свече). Подробнее см. «Проверка бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099».
