Элементы подвески, как и другие детали авто, имеют свойство изнашиваться. Обычно это сопровождается стуком в передней части машины. Новички совершенно не могут «с ходу» определить, какая деталь подводит систему. Но каждый водитель сможет провести диагностику своими силами, если будет знать все признаки износа шаровой опоры. Если поломка связана с ней, то это нередко приводит к разному роду проблем. Что касается износа других деталей (подшипников, уплотнителей), то он не так опасен, как износ или поломка шаровой.

В чем заключается роль опоры?

Шаровая опора представлена в виде шарнира. В его основании присутствует шар во вкладыше, схожий с человеческим суставом. Он имеет способность двигаться в разных направлениях. Конструкция опоры включает в себя не только шар с вкладышем, но и пыльник, палец и корпус. Пыльник служит защитой механизма от различного рода загрязнений. Стержень из металла называется пальцем, который к шарниру фиксирует ступицу.

Шаровая требует за собой тщательного «ухода». Критический износ опоры провоцирует серьезные проблемы для авто и ее владельца. Если во время движения деталь выйдет из строя, то произойдет обрыв опоры и разворот колеса наружу. В лучшем случае водителя ждет завал транспортного средства на крыло. В худшем — серьезное ДТП.

После отрыва шаровой ступица продолжает держаться. Но в любом случае, колесо становится неуправляемым. Все последующие события во многом зависят от того, с какой скоростью движется авто. Водитель должен быть всегда начеку, чтобы среагировать на внезапную поломку и избежать ДТП.

Шаровая опора. Устройство, для чего нужна, ремонт. Просто о сложном

Шаровая опора в действии. Ball joint in action.

Шаровая опора: диагностика.

Симптомы неисправности и их описание

Если водитель совершенно не знает, как определить неисправность шаровой опоры, ему нужно лучше изучить симптомы, указывающие на поломку.

Перечислим основные из них:

Во время движения возникает стук. Лязг появляется на любой скорости, может носить единичный характер или периодически повторяться. Также он возникает, если машина перегружена.

Скрип, доносящийся от передних колес во время поворота. Звуки появляются от рейки или гидравлического усилителя.

Если опора повреждена, рулевое колесо находится под углом (по отношению к дороге). В результате этого по внутреннему краю изнашивается протектор. Неравномерный износ покрышек сразу можно увидеть при его визуальном осмотре.

При торможении траектория движения изменяется. Обычно это проявляется в виде небольшого сворачивания в бок. Это связано с наклоном колеса.

Во время движения происходит «виляние» автомобиля. Чаще всего это появляется из-за люфта в шаровой. Чем выше скорость движения, тем сильнее «виляние». Многие водители не замечают данный симптом, поскольку ездят по плохим дорогам.

Характеристики развала-схождения стали другими. Больше всего от этого пострадает колесо, со стороны которого произошел износ опоры. Определить изменения на глаз сложно, поэтому следует обращаться в СТО за помощью.

Если водитель чувствует проявление хотя бы одного из перечисленных симптомов, ему следует провести диагностику всей системы. Если из строя выходит шаровая, значит, и другие детали системы «под угрозой». Их следует проверять комплексно.

Как поменять шаровую опору рычага с заклепок на болты

КАК ПРОВЕРИТЬ И ЗАМЕНИТЬ ШАРОВУЮ ОПОРУ ВАЗ 2110,2111,2112

АВТОКОМИТЕТ: Как проверить подвеску самому (https://vk.com/avtokomitet)

Причины поломки

Опоры во время эксплуатации испытывают высокие нагрузки. Они выдерживают постоянные удары при езде по неровностям. Существует несколько основных причин, почему эти детали выходят из строя.

Естественный износ. Один шарнир выдерживает езду на расстоянии 20-150 тыс. км пробега, но качественная деталь начинает изнашиваться примерно к 100 тыс. км пробега. На износ, помимо качества, влияет присутствие смазки, уход за деталью и другие факторы.

Порванный пыльник. Этот элемент считается неким «расходным материалом». По этой причине нужно постоянно следить за его состоянием. Если вдруг пыльник порвется, то внутрь опоры попадут частицы грязи и пыли. Они образуют между собой абразив, который будет «изнашивать» внутренности.

Высокие нагрузки. Когда водитель передвигается по неровным дорогам на высокой скорости, его подвеска сильно страдает от ударов. Это приводит к изнашиванию шаровой. Тоже самое происходит, когда транспортное средство сильно перегружают лишним грузом.

Смазка. Смазочное вещество со временем высыхает или испаряется. Если произошло повреждение пыльника, то смазка исчезнет еще быстрее, тем самым спровоцирует усиленный износ шаровой. Чтобы избежать этого, необходимо периодически вливать смазочное вещество в шаровую.

Все перечисленные причины не появляются за один день. Такое возможно лишь в случае, когда деталь уже была с браком. Избежать этого можно, если при покупке приобрести более качественный товар, а не дешевый.

диагностика шаровых опор бмв е34

Диагностика шаровых опор на автомобиле Ваз-классика.

Самостоятельная диагностика

Водитель может провести самостоятельную диагностику опор при подозрении на их неисправность. Сделать это можно несколькими способами. Они зависят от конструкции подвески. Сегодня подвеска подразделяется на однорычажную и многорычажную. Иномарки, как правило, оснащены многорычажным типом как спереди, так и сзади авто.

Проще всего определить неполадки у верхней шаровой опоры в многорычажной подвеске. Для этого нужно загнать автомобиль в гараж, пригласив за руль другого человека. Владелец авто должен начать раскачку верхней части колеса и одновременно давать сигналы человеку за рулем, чтобы тот жал на тормоз. Эта методика помогает определить наличие люфта ступичного подшипника.

Если присутствуют неисправности верхнего шарнира, то люфт будет ощущаться сильно. Выявить люфт нижней опоры можно тем же способом. Но водители стараются раскачивать колесо не просто руками, а предварительно подняв его домкратом. Данный метод работает только в отношении многорычажной подвески. Однако существует инструкция, позволяющая определить люфт на любой подвеске.

Автовладельцу не потребуется другой человек. Для диагностики нужна смотровая яма и монтировка. Поставив авто над ямой, водитель должен поднять одну сторону домкратом и установить монтировку между рычагом и поворотным кулаком. Если люфт во втулке есть, то при раскачивании монтировки он будет заметен сразу.

Как проверить шаровую опору самостоятельно

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу. После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости

Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса

Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Диагностика рулевых наконечников и шаровых опор

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы. Это делается следующим образом:

машина устанавливается на подъёмник или домкрат и поднимается;

снимается колесо, чтобы обеспечить свободный доступ к узлу;

отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;

с помощью специального съёмника конус извлекается из посадочного места на цапфе.

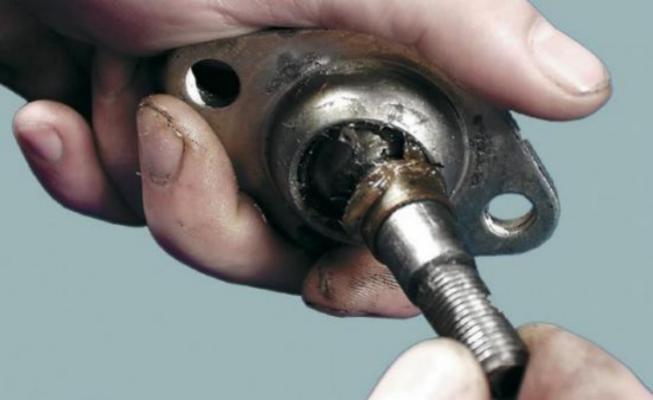

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.

Видео — замена шаровой опоры на Форд Фокус 2:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Как быстро избавиться от царапин на кузове авто

Как проверить Б/У авто перед покупкой

Как оформить полис ОСАГО онлайн за 7 минут

Ремонт

Выделяют несколько способов ремонта шаровой, но чаще всего ее просто меняют на новую. Что касается иномарок, то замена опоры и рычага — дорогостоящая процедура. Именно поэтому услуги по ремонту (реставрации) стали наиболее востребованы.

Реставрация обойдется водителю дешевле, чем полная замена детали. Чтобы восстановить опоры, используются различные технологии. Самой простой из них является переделка в разборную. Здесь производят смену пластиковых вкладышей и полирование пальца.

Более сложная технология подразумевает собой заполнение корпуса жидким полимером. Вещество застывает, после чего опоры извлекают и производят замену неоригинальными элементами.

Подобная экономия рано или поздно создаст аварийную ситуацию на дороге. Чтобы избежать этого, советуем заменить шаровые опоры на новые при выходе их из строя. Реставрация допускается лишь в случае, когда у водителя нет возможности ежесекундно поменять элементы.

Шаровая Chevrolet Lacetti

Симптомами необходимости обратить внимание на состояние шаровой опоры Chevrolet Lacetti является появление глухого стука при преодолении неровности дорожного покрытия и биение руля во время движения. При осмотре автомобиля можно обнаружить поврежденный пыльник или наличие люфта вывешенного колеса.

Срок службы шаровой опоры напрямую зависит от стиля вождения и качества дорожного покрытия. При благоприятных условиях она способно прослужить более 90-100 тыс. км. В отечественных реалиях замена очень часто требуется при пробеге приближающемся к 50 тыс. км.

Оригинальная шаровая опора на Шевроле Лачетти и ее аналоги

Оригинальная опора General Motors имеет артикул 96490218. Ее цена составляет порядка 850-900 рублей.

Стоимость фирменного изделия достаточно высока. Поэтому автовладельцы прибегают к приобретению аналогов оригинальной опоры от сторонних производителей. Наилучшие бренды с каталожными номерами и стоимостью приведены в таблице ниже.

Таблица — Аналоги оригинальных шаровых опор Chevrolet Lacetti.

ПроизводительАртикулСтоимость, руб

FEBI	32610	660-700
CTR	CBKD-11	450-480
STARLINE	70.35.710	500-520
NIPPARTS	J4860905	700-750
GLOBER	61-5970	400-440
FEBEST	1020-LAC	600-630

Особенности замены шаровой опоры Chevrolet Lacetti

Шаровая опора Шевроле Лачетти прикреплена к нижнему рычагу подвески при помощи заклепок. Согласно официальным рекомендациям производителя необходима замена шаровой в сборе с рычагом. При этом стоимость ремонта возрастает в несколько раз.

В целях экономии автовладельцы рекомендуют отсоединить шаровую опору от рычага. Выполнить это можно при помощи:

• высверливания;
• срезания шляпок болгаркой.

В первом случае потребуется демонтаж рычага с автомобиля. Несмотря на это, данный способ является более простым, так как срезать шляпки заклепок угловой шлифовальной машины достаточно затруднительно.

После демонтажа заклепок при сборке их следует заменить болтами. Это позволит в последующем более просто менять шаровую опору.

Для предотвращения ржавления резьбы новых креплений ее следует покрыть антикоррозийной смазкой.

Необходимые инструменты и материалы для самостоятельной замены

Для того, чтобы выполнить замену шаровой опоры Lacetti, потребуются инструменты и материалы, которые приведены в таблице ниже.

Таблица — Инструменты и материалы необходимые для замены шаровой опоры

НазваниеПримечание

Ключ	«на 14», «на 17»
Дрель	Со сверлом «на 6», «на 10» и насадками для шлифовки и зачистки поверхностей
Головка	«на 14», «на 17»
Болгарка	Для спиливания шляпок заклепок. Также болгарка пригодиться для срезания болтов, если они имеют слишком большую длину.
Диск на болгарку	Отрезной либо заточной, диаметром 125 мм
Консистентная смазка	Например, графитная
Ветошь	Для очистки рабочих поверхностей
Молоток и зубило	Для удаления заклепок

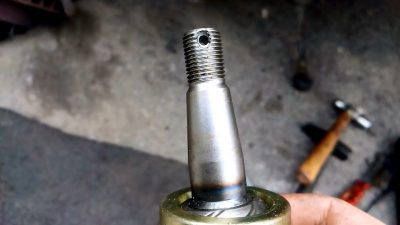

Замены шаровой опоры на Шевроле Лачетти

Для того, чтобы выполнить замену шаровой опоры, необходимо следовать нижеизложенной инструкции.

• Открутить гайку болта, который соединяет проушину поворотного кулака и палец шаровой опоры.

• Вынуть болт из проушины.
• Отодвинуть рычаг шаровой опоры вниз.
• Открутить два болта, которые фиксируют рычаг к подрамнику.

• Извлечь болты.
• Демонтировать рычаг.

• Очистить заклепки, которые необходимо высверлить.

• Высверлить первую заклепку.

• Сделать отверстия в остальных заклепках.

• При помощи молотка и зубила удалить остатки заклепок.

• Рассоединить шаровую опору и рычаг.

• Установить новую опору, зафиксировав ее болтами. Рекомендуемым моментом затяжки является 90-100 Нм.

• Некоторые автовладельцы рекомендуют спилить болгаркой выступающие концы болтов. Делать это требуется только в случае, если длина креплений слишком велика.

• Смонтировать рычаг на автомобиль. При этом следует учитывать, что затяжку болтов, которые фиксируют рычаг к подрамнику, запрещено выполнять, когда колесо машины находиться без нагрузки. Затягивание на весу ведет к быстрому износу сайлентблоков. Поэтому требуется предварительно спустить автомобиль, чтобы он стоял на колесах.

• Проконтролировать отсутствие звуков со стороны подвески при помощи пробной поездки.

Правила выбора

Выбрать шаровые самостоятельно не так просто, особенно, когда на рынке товаров присутствует большое разнообразие деталей. Самые высокие качественные характеристики имеют изделия следующих производителей:

Sidem — европейский производитель, выпускающий высококачественные товары. Изделия обладают прочным пыльником без стопорного кольца. Подобная конструкция не дает влаге и пыли попасть внутрь. Кроме того, смазка на основе полимочевины отлично отталкивает воду.

TRW — американская компания, реализующая свои товары на международном рынке. Со временем концерн выкупила немецкая фирма. Новое руководство ужесточило контроль качества за изделиями. В результате этого шаровые опоры стали охватывать более 90% автомобильных моделей, в т.ч. для ВАЗ.

Delphi — американская фирма, выпускающая качественные шаровые для авто среднего класса. Изготовитель взял на себя гарантийные обязательства в течение первого года эксплуатации. Но, несмотря на это, водители отзываются о безаварийных пробегах.

Lemforder — немецкая компания, которая поставляет продукцию для большинства автомобильных марок. В каталоге огромный ассортимент шаровых опор, которые считаются лучшими для ремонта ходовой.

Шаровые опоры также изготавливаются отечественными производителями. К ним относят компании БЗАК, Белмаг, Трек и Кедр.

Рекомендации по продлению срока службы опор

Признаки неисправности шаровых опор включают в себя различные «симптомы». Основная причина их появления — естественный износ. Срок службы детали варьируется от 15 тыс. км до 120 тыс. км, но эксперты утверждают, что его можно продлить.

Избежать поломки можно, если следовать простым правилам:

Не допускать высокой скорости при езде по неровностям.

Регулярно проверять целостность пыльника.

Периодически проводить диагностику механизма, особенно при долгой эксплуатации.

Не допускать испарения смазочного вещества в шарнире.

Скорость износа также зависит от того, как сильно водитель нагружает автомобиль и по каким дорогам передвигается. Важную роль играет высота профиля резины. Например, у ТС с низким профилем срок работы шаровой вдвое короче, чем у авто со средним и высоким профилем.

Основные симпмтомы неисправности шаровой опоры

Износ элементов подвески обычно характеризуется появлением стука в передней части авто при езде по мелким неровностям. Неопытному автомобилисту сложно определить по звуку, какая деталь «подгуляла» и требует замены. Но вы можете сами диагностировать неисправность, если разберетесь, как проверить шаровую опору. Ведь именно ее поломка приводит к отрыву колеса и неизбежной аварии. Износ прочих элементов – уплотнителей стабилизатора, сайлентблоков и подшипников не столь критичен и позволяет еще какое-то время эксплуатировать автомобиль.

Можно ли ездить со сломанной шаровой?

Узнав, какие шаровые опоры лучше и их причины неисправности, водитель невольно задается вопросом, можно ли теперь ездить на авто. Все это во многом зависит от изношенности и повреждения узла. Передвигаться разрешается при «ранних» признаках. К ним относят редкий стук, отсутствие «виляния» на дороге и т.д.

Если водитель все-таки решит ездить со сломанной шаровой, ему нужно избегать высоких скоростей и неровностей на дороге. Но лучше всего задуматься о ремонте и замене деталей. Игнорирование проблемы приведет к серьезной аварии.

Замены шаровой опоры на Шевроле Лачетти

Для того, чтобы выполнить замену шаровой опоры, необходимо следовать нижеизложенной инструкции.
