Причины выхода из строя поворотников и аварийки

Как известно, схема указателей поворотов и аварийной сигнализации завязана, поскольку обе функции выполняют одни фары. Если по каким-то причинам аварийка работает, а поворотники нет, либо не горят ни повороты, ни световая сигнализация, это может привести к созданию аварийной ситуации на дороге.
По каким причинам перестали работать эти элементы:

1. Выход из строя предохранителя — одна из самых распространенных проблем. Если автомобиль дополнительно оснащен реле, отвечающим за работоспособность этих оптических элементов, то проблема может заключаться и в нем. В зависимости от модели авто, реле может находиться отдельно от основного блока предохранителей, для поиска вышедшей из строя детали воспользуйтесь схемой.
2. Замыкание в системе. Из-за этого при включении поворотных огней включается аварийка либо оптика вовсе не реагирует на команды водителя. Для диагностики неисправности вам потребуется тестер, а также навыки электрика.
3. Выход из строя источника освещения. Иными словами — перегорела лампочка.
4. Обрыв электроцепи. Такая проблема актуальна для многих автовладельцев более старых машин. Если провода уложена в месте, где присутствуют движущиеся элементы, то со временем она перетрется и потеряет изоляцию, что в целом приведет к повреждению электроцепи.
5. Выход из строя кнопки либо подрулевого переключателя. В данном случае нужно проводить более тщательную диагностику переключателя, а также кнопки подключения.

Устройство

В работе поворотников участвуют:

• подрулевой переключатель поворотов. Его функция в замыкании питающего контакта лампочек. К примеру, при повороте переключателя вверх происходит замыкание одного из контактов лампочек правой стороны на «+» АКБ. «Минусом» лампочки является точка подключения к «массе» (общая точка для всех лампочек блок-фары);
• реле поворотников. Внутри корпуса расположено обычное электромагнитное реле, но управляется оно микросхемой. Именно благодаря этому элементу обеспечивается прерывистая подача питания на катушку. Вторая немаловажная функция – контроль исправности ламп. Микросхема имеет функция обратной связи, поэтому при перегорании лампочки она регистрирует уменьшение мощности потребителей и начинает подавать питание на катушку с удвоенной частотой. Если поворотники работают исправно, лампочки моргают примерно 1 раз в секунду. На большинстве современных автомобилях, в том числе и моделях ВАЗ, используется 3-контактное реле указателей поворотов. Соответственно, 1 контакт – «масса», 2 – питание от АКБ, 3 – выход на подрулевой переключатель;
• световая индикация на приборной панели. Одна либо две лампочки (по одной на каждую из сторон) подключаются параллельно электрической цепи основных ламп. Поворотники будут работать и без световой индикации, поэтому среди возможных причин неисправности рассматривать систему не стоит.

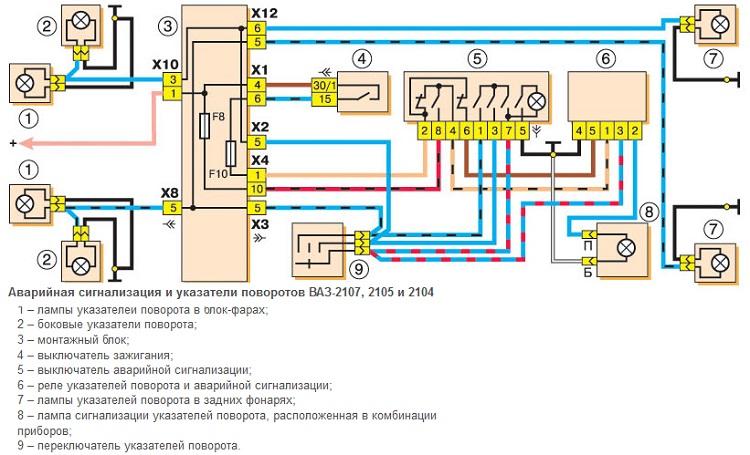

Схема включения

Простейшая схема подключения сигналов поворота.

На видео подробно рассмотрен принцип включения указателей поворотов, а также роль кнопки аварийки в работоспособности системы.

Не работают Поворотники и Аварийка. Toyota Corolla. (#AvtoservisNikitin)

https://youtube.com/watch?v=XnONx0bXKVI

Не работает аварийка на ваз 21099 а поворотники работают,причина найдена

Ищем поломку своими руками

Первичную диагностику можно провести контрольной лампочкой, но для проверки состояния цепи потребуется тестер. Если вы знаете, как пользоваться мультиметром, то в режиме измерения сопротивления сможете самостоятельно «прозвонить» проводку на предмет обрыва.

Поиск причины, из-за которой перестали работать поворотники и аварийка, следует начинать с изучения электросхемы. Рекомендуем воздержаться от самостоятельного ремонта, если вам незнакомы основы электротехники, методы восстановления проводки.

Если при включении правого/левого поворотника вы отчетливо слышите щелканье реле, проверьте сопротивление участка цепи с подрулевым переключателем. Если не работает только левая либо права сторона, причина точно в переключателе или в проводке цепи от него к лампочкам.

Если реле указателей поворотов не щелкает совсем, проверьте состояние контактов, плюсовой провод и массу. Если после включения зажигания к реле не приходит «+», проблема, скорее всего, в участке цепи от монтажного блока к реле.

Mercedes E 420 — Не работают повороты и регулировка сидения

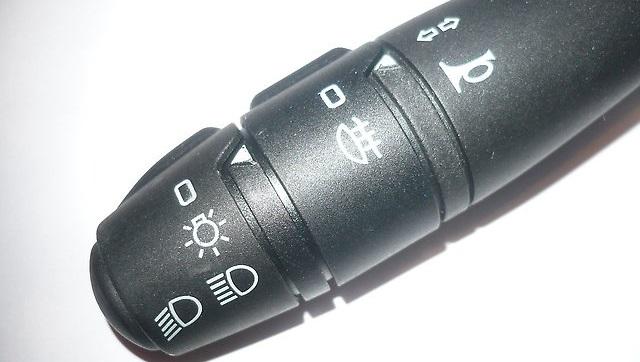

Подрулевой переключатель

Причина неисправности может быть как в механическом повреждении пластмассовых либо контактных элементов, так и в образование нагара. В процессе работы поворотников контакты могут подгорать, из-за чего увеличивается сопротивление и падает сила тока в цепи. При этом характерно, что в случае окислов, нагара реле указателей может щелкать, но лампы загораться не будут.

Для ремонта подрулевой переключатель нужно будет снять с рулевой колонки и разобрать. Внутри корпуса располагается множество контактных площадок, поэтому для беспроблемной сборки запоминайте расположение всех подвижных элементов.

Снятие и установка пиротехнических изделий требует соблюдения правил техники безопасности. Поэтому рекомендуем прочитать, как правильно снимать подушку безопасности.

Где находится и как проверить реле поворотников

Реле указателей поворотов находится в монтажном блоке предохранителей в салоне либо под капотом. Точное месторасположение вы можете узнать из руководства по ремонту и эксплуатации вашего автомобиля. Часто с внутренней стороны монтажного блока графически изображено предназначение реле, предохранителей.

Отпаивание элементов со схемы, микротрещины в местах пайки, выход из строя главной микросхемы – наиболее распространенные причины неисправности указателей поворотов.

Перестали работать поворотники и аварийка W202

Самостоятельная диагностика световых приборов автомобиля

Есть несколько ситуаций, при которых можно определить, что оптика нуждается в диагностике:

1. Повороты не мигают, но горят. Такая неисправность свидетельствует о выходе из строя именно реле, в частности, речь идет о его электромагнитной составляющей. Сам электромагнит мог замкнуться в одном из положений, в результате чего он не может вернуться в начальное состояние.
2. Поворотные огни мигают очень быстро либо очень медленно. В таком случае проблема может крыться не только в реле. В некоторых случаях неисправность такого рода проявляется тогда, когда водитель использует не соответствующие источники освещения. Так что при покупке новых лампочек нужно удостовериться в том, что они соответствуют номиналу, установленному заводом-производителем авто.
3. Оптика не работает вовсе. То есть лампочки поворотных огней не мерцают, на приборке соответствующие индикаторы также не горят. Помимо этого, нет характерных щелчков, которые появляются при включении поворотных огней. При таких симптомах причин проблемы может быть множество, подробнее об их диагностике мы расскажем ниже (автор видео — канал Steel Horse).

Это интересно: Все подробности об омывателе для лобового стекла: что делать, если не работает
Что касается диагностики, то она выполняется в несколько этапов:

1. В первую очередь нужно удостовериться в том, что на приборке работают все датчики и индикаторы. Если они не функционируют, то нужно произвести диагностику предохранительных устройств.
2. Если все приборы работают в нормальном режиме, то далее нужно включить кнопку световой сигнализации и произвести диагностику всех источников освещения в фарах. То есть проверьте передние, задние, а также боковые (если имеются) фонари.
3. В том случае, если сигналка при активации не функционирует, то нужно проверить работоспособность реле, а также проверить питание на выводах. Чтобы сделать это, демонтируйте реле из посадочного места, а затем, используя контрольную лампочку, один ее контакт подключите к месту монтажа (к плюсу), а другой — к кузову авто или АКБ. Зажигание при этом включать не надо. Если питания нет, то скорей всего, причина кроется в вышедшем из строя предохранительном устройстве, поломке кнопки аварийки либо повреждении электроцепи. Также суть проблемы может крыться в плохом контакте в соединительных штекерах.
4. В том случае, если плюс на контактах имеется, то попробуйте замкнуть два вывода реле с помощью медного проводка. Если все электроцепи, а также штекеры подключения исправны, то все поворотники должны загореться. В таком случае неисправность необходимо искать в реле.
5. Если лампочки не стали гореть после выполненных вам действий, то скорей всего, причина неисправности заключается в кнопке управления аварийкой. Однако, на практике такое случается достаточно редко, зачастую в цепи имеется замыкание. Кстати, именно замыкание может привести к поломке реле, поэтому, прежде чем заменить вышедший из строя элемент, нужно устранить замыкание.
6. В том случае, если аварийка функционирует, это свидетельствует о том, что предохранительные устройства и реле рабочие, соответственно, нужно приступать к диагностике самой кнопки. В первую очередь нужно продиагностировать положительный вывод, как в случае с проверкой реле, при этом зажигание, а также кнопка аварийки должны быть активированы. Если диагностика показала, что плюс отсутствует, это говорит о том, что нужно более детально проверять саму кнопку. Извлеките ее из посадочного места и проверьте цепь подключения. Если питания нет, то нужно искать обрыв проводки от приборки до самой кнопки. Если питание имеется, то необходимо будет замкнуть выводы в месте установки, зажигание при этом не выключается, после чего надо активировать указатели поворотов (с любой стороны). При включении источников освещения замене подлежит управляющая кнопка, но если питания нет, то нужно проверять питание в реле аварийки. При отсутствии питания проблема, вероятнее всего, заключается в обрыве в соединительной электроцепи от клавиши управления до блока с предохранительными устройствами.

Это интересно: Расшифровка ошибки p1602 — прерывание напряжения контроллера

Тестирование указателя поворота

ПРИМЕЧАНИЕ. В этом руководстве рассматриваются аналоговые мигалки. Если ваша система оснащена твердотельным устройством, обратитесь к руководству по ремонту вашего автомобиля для получения специальных инструкций. Кроме того, убедитесь, что вы используете цифровой мультиметр с сопротивлением не менее 10 мОм для защиты чувствительных цепей в автомобиле при устранении неполадок в электрических системах.

Хороший способ проверить блок поворотников — это использовать известный хороший блок, но это может быть непрактично. Таким образом, следующий лучший выбор — это проверить предполагаемую мигалку, когда она установлена ​​в автомобиле. Ваши схемы подключения могут отличаться от схемы, описанной здесь, но вы найдете следующие общие шаги полезными. При необходимости обратитесь к руководству по ремонту.

1. Во-первых, найдите блок, отвечающий за моргание поворотников. Вы можете найти это устройство под приборной панелью рядом с рулевой колонкой или рядом с аккумулятором в распределительной коробке или «силовом центре».
2. Найдите схему подключения указателей поворота в руководстве по ремонту вашего автомобиля.
3. Определите цвета проводов, которые подключаются к блоку флешера (мигания). Определите провод, который подает питание на блок-мигалку, и провод, идущий от мигалки к переключателю указателей поворота, чтобы включить лампы указателей поворота.
4. Подключите свой тестовый фонарь к земле.
5. Поверните ключ зажигания в положение «Вкл», но не запускайте двигатель.
6. Поверните переключатель сигнала поворота в любом направлении (влево или вправо).
7. Задний зонд провод питания, который подключается к блоку мигалки — контрольная лампа должна загореться. В противном случае у вас перегорел предохранитель или между флешером(блок моргания поворотников) и его источником питания (блоком предохранителей или аккумулятором) есть разрыв.
8. Не нажимая выключатель указателя поворота, снова проверьте провод, идущий от блока мигалки к выключателю указателя поворота. Контрольная лампа не должна мигать. Иначе флешер не годится.
9. Теперь с помощью переключателя указателей поворота и обратного зонда проверьте провод, идущий от блока мигалки к переключателю указателей поворота. Контрольная лампа должна мигать. Иначе флешер не годится.

Ремонт указателей поворотов и аварийной сигнализации своими руками

Если пропали повороты, а также аварийный сигнал автомобиля, то можно попытаться решить такую проблему своими руками:

1. При поломке предохранительного элемента и реле вышедшие из строя детали подлежат замене. Если причина кроется в замыкании, то перед заменой необходимо проверить все электроцепи, в которых оно могло произойти. Только после того, как причина замыкания и скачков напряжения будет устранена, девайсы необходимо менять.
2. Если вышла из строя кнопка аварийной сигнализации, то ее нужно просто поменять. О том, как произвести диагностику этой детали, мы уже рассказали.
3. Что касается диагностики электроцепей, то она осуществляется с помощью тестера. При выявлении поврежденных участков провода подлежат замене. При их укладке проследите за тем, чтобы проводка не соприкасалась с движущимися элементами кузова. Также рекомендуется дополнительно заизолировать новые провода, чтобы повысить надежность изоляции.
4. Если причина заключается в лампочках, то все перегоревшие источники освещения подлежат замене. В передних и задних фарах лампы меняются путем снятия защиты с фар, отключения от лампы цепи питания, а также выкручивания источника освещения из посадочного места и его заменой на новое. Если не работают лампы в боковых фарах, то, как правило, для демонтажа источников освещения сам плафон нужно поддеть отверткой, после чего отключить провод питания и извлечь устройство.
5. Если причина кроется в подрулевом переключателе, то это устройство нужно разобрать и проверить. Как правило, причина поломки переключателя заключается в плохом контакте или в его стирании. В таком случае вышедший из строя переключатель меняется на новый. Что касается контактов (неважно где — на соединениях или кнопках), то их желательно зачистить.
6. Также следует проверить все штекеры и разъемы, ведь вполне возможно, что неполадка заключается в плохом контакте на них. Закисленные контакты подлежат очистке с помощью железной щетки либо наждачной бумаги. Если контакты перегорели, то их необходимо будет менять.

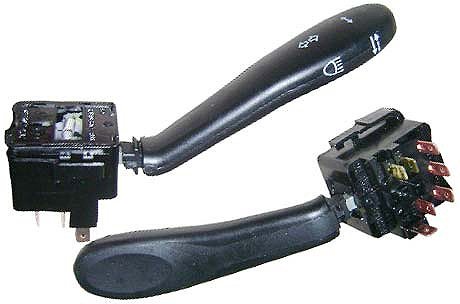

Переключатель поворотов

Другим, не менее важным, элементом системы поворотников является переключатель на рулевой колонке. Он обычно надежный, но учитывая частоту его включений, особенно в городском ритме движения, часто выходит из строя.

Для того, чтобы его заменить, необходимо снять пластмассовый кожух защиты рулевой колонки. Переключатель обычно крепится на защелках, иногда на винтах. Демонтаж не представляет сложности.

Некоторые умельцы берутся их ремонтировать. Лучше сразу поменять, можно на бэушный, если другого варианта нет.

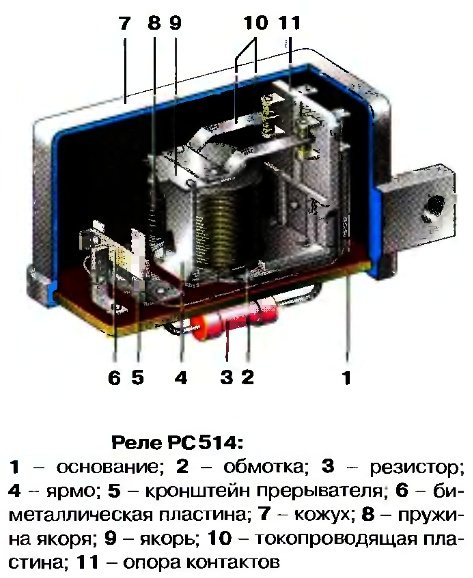

Реле поворотов

До недавнего времени основным элементом систем поворотников и аварийных сигналов являлось реле поворотов. В середине прошлого века применялись реле поворотов с биметаллической пластиной. В некоторых моделях бюджетных и грузовых автомобилей они применяются по сей день. Наряду с простотой, невысокой стоимостью, они более надежны, ремонтопригодны. Типовая схема реле изображена на рисунке:

Это интересно: Что делать и какой предусмотрен штраф, если не горит подсветка номерного знака

Ядром схемы является биметаллическая пластина. Она включена в цепь протекания тока через лампы поворотов. Во время включения поворотов или аварийки она находится в не нагретом состоянии, и замыкает цепь сигнальных ламп, они включаются. По мере нагревания биметаллической пластины протекающим током она изменяет свои геометрические размеры (изгибается).

Немного физики: биметаллическая пластина состоит из двух (би) скрепленных пластин с разными коэффициентами температурного расширения. При нагревании обоих пластин одна расширяется больше, другая меньше, отсюда деформация. При изгибании пластина размыкает контакт реле, ток прекращает идти, лампы гаснут, пластина вновь остывает, контакты замыкаются, лампы загораются, пластина нагревается… Так до бесконечности. Если перегорит одна из ламп, ток будет меньше, пластина медленнее будет нагреваться, период мигания увеличится. Если в цепи будет короткое замыкание, лампы будут мигать быстро. Всё очень просто, надежно и информативно. Такие реле применяются уже более полувека.

Сейчас применяют комбинированные реле со встроенной электронной схемой.

Такие схемы менее надежны, часто выходят из строя, особенно непонятного производителя. Реле обычно установлены либо на рулевой колонке, либо в блоке предохранителей под приборной панелью. Это сделано с той целью, чтобы их срабатывание было слышно водителю. В современных автомобилях в приборной панели стоит дополнительный зуммер, дублирующий индикаторы поворотов. Такие реле ремонту не подлежат, их необходимо менять.

Видео — что делать, если не работают поворотники и аварийка ВАЗ 2114:

Неисправность проводки, ламелей, ламп

Обнаружение места повреждения электропроводки затруднено тем, что система обслуживает задние габаритные огни. Провода к ним идет через весть салон, часто лампы расположены на двери багажника. Наиболее частые места повреждения электропроводки:

• под порогами, особенно, водительским и передним пассажирским;
• в гофропереходнике проводки к крышке багажника;
• в разъеме фар и ламп.

Если не горит одна из лампочек, в первую очередь ее надо прозвонить, если она рабочая, поджать ламели и контакты гнезда, в которое вставляется лампочка.

В современных автомобилях часто применяются светодиодные излучатели. Несмотря на высокую надежность светодиодов в отдельности, в составе светодиодной линейки излучатели часто выходят из строя. Лучше обратиться для ремонта к специалистам. Можно решить проблему и самостоятельно, заменив неисправный диод в линейке. Его мощность обычно в пределах от 0,2 до 1,0 Ватта.

Выключатель аварийной сигнализации

При поломке этой детали лампы начинают одновременно с обеих сторон. В некоторых машинах реле поворотных механизмов располагается в выключателе аварийной сигнализации. Новая кнопка стоит недорого, поэтому ее рекомендуют не ремонтировать, а заменять.

Неисправность или программный сбой блока управления кузовом

В некоторых моделях, таких как Лада Приора, функции переключения рассматриваемых указателей переданы управляющему кузовному блоку. Преимуществом считается возможность централизованного контроля, недостатком – усложнение ремонта авто. Для устранения поломки требуется разборка блока. Такой ремонт выполняют только в автосервисе.

Другие неисправности поворотников

Что касается других проблем, кроме реле можно выделить: перегорание ламп, причем как основных, так и повторителей поворотов, неисправность светодиодных «лент», неисправность переключателя поворотов на рулевой колонке, неисправность индикаторных ламп на панели приборов, проблемы с выключателем аварийной сигнализации, выход из строя управляющих блоков и т.д.
Основные симптомы, позволяющие локализовать неисправность:

• если аварийная сигнализация работает, но поворотники не активны, тогда высока вероятность неисправности переключателя поворотов;
• поворотники работают, но аварийная сигнализация не включается, это может происходить по причине неисправности кнопки аварийной сигнализации;
• поворотники и аварийка не работают — неисправность реле поворотов, плохой контакт, перегорание предохранителей и т.д.;
• индикаторы поворотов мигают на панели чаще, чем обычно — короткое замыкание проводки или ламп поворотов;
• индикаторы на панели приборов мигают с меньшей частотой – произошел обрыв проводки, идущей к лампам указателя поворота, перегорели сами лампы, проблемы с контактом в области установки ламп или разъемах, выход из строя светодиодов и т.п.

Не трудно догадаться, что причин также может быть много, начиная с повреждения проводки и заканчивая попаданием влаги. При этом на практике проблемным часто оказывается переключатель поворотов на рулевой колонке. Для его замены потребуется снять пластиковый кожух рулевой колонки.

Если же рассматривать лампочки и проводку, могут возникнуть сложности с тем, что данная система на многих авто также отвечает за габаритные огни. Это значит, что проводка проложена по салону, а лампы стоят на крышке багажника.

Рекомендуем также прочитать статью о том, что такое иммобилайзер. Из этой статьи вы узнаете, какие функции выполняет иммо на машине, какие преимущества имеет данное решение, а также какой тип иммобилайзера лучше выбрать.

Фактически, нужно смотреть провода под порогами, а также места прохода проводки от кузова на крышку багажника. Еще необходимо осматривать проводку в разъемах фар. Обычно, если одна лампа не горит, необходимо выполнить «прозвон» лампочки и проверку контактов. Если же на авто стоят диоды, лучше их сразу менять.

Также добавим, что отдельного внимания может требовать и выключатель аварийной сигнализации. Часто бывает так, что при включении левого или правого поворота, мигают все лампы сразу. Причиной может быть как неисправный переключатель поворотов на рулевой колонке, так и выключатель аварийки.

Также в списке неполадок, при возникновении которых не горят поворотники, отмечают выход из строя блока управления. Такой блок устанавливается на современные авто отдельных марок.

Преимуществом системы является постоянный контроль, при перегорании ламп или отказах блок фиксирует ошибку и уведомляет водителя. Однако ремонт такой системы сложнее и дороже. Необходима компьютерная диагностика, расшифровка ошибки и т.д.

Еще можно выделить перегорание предохранителей системы поворотников и аварийной сигнализации. В этом случае может показаться, что достаточно заменить предохранитель. На самом деле, предохранители редко перегорают без причины, то есть все равно необходима углубленная диагностика. В противном случае поворотники могут снова отказать в самый неподходящий момент.
