Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

Запомните одну немаловажную вещь, прежде чем начинать разбирать печку, дворник, фару или еще что нибудь – убедитесь в том, что предохранитель, отвечающий за эту цепь не перегорел
А еще помимо предохранителя убедитесь что питание на неработающий узел поступает, ведь монтажный блок и проводка автомобиля со временем может подвергаясь внешним факторам и воздействиям выйти из строя. Провод чаще всего может получить механическое повреждение, разъемы окислиться, а вот в блоке предохранителей может перегореть дорожка или даже попросту сгнить в труху часть токопроводящих элементов.

Кстати не зря мы акцентируем внимание на последнем – расположение блока предохранителей у “зубильно-самарного” семейства не совсем удачное, часто на него попадает вода, а ввиду особенностей конструкции и слабой ее защищенности от влаги различные неприятности практически “гарантированы” заводом изготовителем.

Сегодня мы рассмотрим схему и расположение предохранителей и реле ВАЗ 2113, 2114, 2115

замена блока предохранителей на ВАЗ 2115

Блок предохранителей | монтажный блок Ваз 2107

Неполадки блока предохранителей и их устранение

На ВАЗовской «шестёрке» предохранители установлены в двух блоках — основном и дополнительном. Конструктивно они выполнены из пластикового корпуса, плавких вставок и держателей под них.

Оба устройства расположены в салоне слева от рулевой колонки под торпедой.

Как определить сгоревший предохранитель

Когда на «шестёрке» возникают неисправности с одним из электроприборов (дворники, вентилятор отопителя и т. д.), первое, чему следует уделить внимание — это целостности плавких вставок. Их исправность можно проверить такими способами:

• визуально;
• мультиметром.

Визуальная проверка

Конструкция предохранителей такова, что по состоянию плавкой вставки можно выявить работоспособность детали. Элементы цилиндрического типа имеют плавкое соединение, расположенное снаружи корпуса. Его разрушение может определить даже автолюбитель без опыта. Что касается флажковых предохранителей, то их состояние можно оценить на просвет. У сгоревшего элемента плавкая перемычка будет оборвана.

Диагностика контролькой и мультиметром

С помощью цифрового мультиметра работоспособность предохранителя можно проверить по напряжению и сопротивлению. Рассмотрим первый вариант диагностики:

1. Выбираем на приборе предел для проверки напряжения.
2. Включаем диагностируемую цепь (осветительные приборы, дворники и т. п.).
3. Поочерёдно дотрагиваемся щупами прибора или контролькой к контактам предохранителя. Если на одном из выводов напряжение будет отсутствовать, значит, проверяемый элемент вышел из строя.

Видео: проверка предохранителей без снятия с машины

Проверка по сопротивлению производится следующим образом:

На приборе устанавливаем режим прозвонки.

Таблица: номиналы предохранителей ВАЗ 2106 и защищаемые ими цепи

№ предохранителя (номинальный ток)	Наименования оборудования защищаемых электрических цепей
F 1 (16 А)	Звуковой сигнал Штепсельная розетка для переносной лампы Прикуриватель Лампы сигнала торможения Часы Плафоны внутреннего освещения кузова
F 2 (8 А)	Реле стеклоочистителя Электродвигатель отопителя Электродвигатели стеклоочистителя и омывателя ветрового стекла
F 3 (8 А)	Дальний свет (левые фары) Лампа сигнализатора включения дальнего света
F 4 (8 А)	Дальний свет (правые фары)
F 5 (8 А)	Ближний свет (левая фара)
F 6 (8 А)	Ближний свет (правая фара). Задний противотуманный фонарь
F 7 (8 А)	Габаритный свет (левый подфарник, правый задний фонарь) Лампа освещения багажника Правый фонарь освещения номерного знака Лампы освещения приборов Лампа подсветки прикуривателя
F 8 (8 А)	Габаритный свет (правый подфарник, левый задний фонарь) Левый фонарь освещения номерного знака Подкапотная лампа Лампа сигнализатора габаритного света
F 9 (8 А)	Указатель давления масла с лампой сигнализатора Указатель температуры охлаждающей жидкости Указатель уровня топлива Лампа сигнализатора заряда аккумуляторной батареи Указатели поворота и соответствующая лампа сигнализатора Сигнализатор приоткрытия воздушной заслонки карбюратора Обмотка реле обогрева заднего стекла
F 10 (8 А)	Регулятор напряжения Обмотка возбуждения генератора
F 11 (8 А)	Резервный
F 12 (8 А)	Резервный
F 13 (8 А)	Резервный
F 14 (16 А)	Элемент обогрева заднего стекла
F 15 (16 А)	Электродвигатель вентилятора системы охлаждения
F 16 (8 А)	Указатели поворота в режиме аварийной сигнализации

РЕМОНТ ОБОГРЕВАТЕЛЯ заднего СТЕКЛА

Возможные неисправности и способы их устранения

При выходе из строя предохранителя потребуется его замена. Повторное перегорание плавкого элемента свидетельствует о превышении нагрузки или наличии короткого замыкания. Кроме выхода из строя предохранителя на автомобилях ВАЗ 2114 возможно возникновение других неисправностей цепи поворотников.

Не включается поворотник

Причина возникновения неисправности может отличаться индивидуально для каждого случая. Для устранения поломки необходимо проверить работоспособность:

• Лампы (если не включается один из поворотников).
• Переключателя, установленного на рулевой колонке.
• Реле включения поворотов.
• Монтажного блока.

Неисправность может возникнуть в результате окисления контактов, обрыва цепи или провода массы. Необходимо проверить наличие напряжения на контактных площадках и надежность всех соединений. При необходимости удалить окисления.

Не выключаются поворотные огни

После выполнения маневра при возврате руля в обратном направлении поворотник должен отключиться автоматически. Причины того, что этого не происходит, является износ рычага автоматического выключения. Следует заменить вышедший из строя переключатель, установленный на рулевой колонке. Для замены потребуется демонтировать рулевое колесо.

Поворотник быстро мигает

Если поворотные огни быстро мигают, следует проверить работоспособность ламп. Потребуется замена вышедшей из строя детали. Иногда к быстрому миганию ламп приводит обрыв цепи одного из фонарей. Для проверки наличия напряжения используют мультиметр. В некоторых случаях к возникновению такой неисправности может привести окисление контактных площадок монтажного блока или задних фонарей. Для диагностики необходимо проверить надежность соединения разъемов и при необходимости очистить поверхности от окислений.

Поворотные огни тускло горят

Недостаточно яркое свечение может возникнуть в двух случаях – при несоответствии параметров лампы и показателей бортовой сети или при окислении контактных площадок. В первом случае поломка возникает после замены ламп. Окисление контактных площадок приводит к снижению показателя напряжения в бортовой сети. В связи с этим лампы накаливания не работают на полную мощность. Для устранения неисправностей следует очистить поверхности соединений от окислений.

Щелкает реле

Наличие постоянных щелчков свидетельствует об окислении или неплотном прилегании контактов реле поворотников и монтажного блока. В некоторых случаях возможен выход из строя самого реле или его заводской брак. Для устранения неисправности необходимо заменить его заведомо рабочей деталью. PS: Вам удалось решить проблему с неработающими поворотниками? Может у вас появились дополнительные сложности? Тогда обязательно напишите об этом в комментариях, и мы постараемся помочь вам!

Не работают поворотники и аварийка ваз 2108 — 2115 . Семейство ваз 2114 Первая причина!

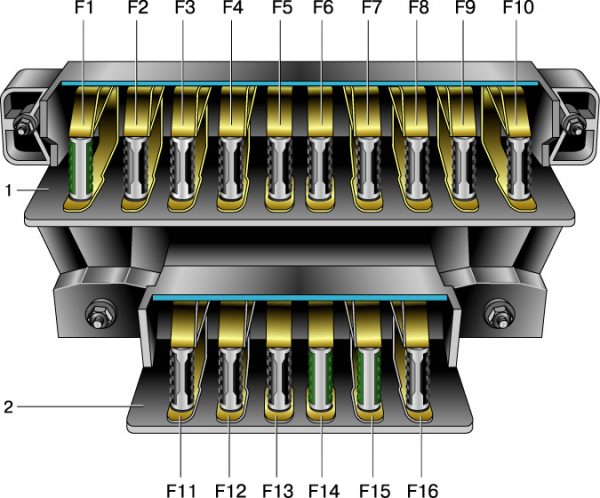

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света

Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

F11 (8А)	Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F12 (8А)	Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)	Лампы и реле заднего противотуманного огня
F14 (16А)	Прикуриватель
F15 (16А)	Резервный
F16 (8А)	Резервный

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителя

Электростеклоподьемники передних дверей Электропривод боковых зеркал

Электровентилятор климатической установки, компрессор кондиционера

Обогреватели боковых зеркал

Плафон освещения салона центральный

Электровентилятор климатической установки, компрессор кондиционера

За что отвечают реле блока предохранителей ВАЗ 2110

К1 – реле контроля исправности лампочек; К2 – реле передних дворников; K3 – реле-прерыватель повторителей и аварийной сигнализации; К4 – реле включения ближнего света; К5 – реле включения дальнего света; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; K8 – резервное реле (на автомобилях серии 110 не устанавливается);

F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя различных узлов и элементов, вплоть до выхода из строя монтажных дорожек в блоке предохранителей и вплоть до возгорания автомобиля.

Расшифровка дополнительного блока предохранителей и реле

Для включения главных систем любого автомобиля, заводом производителем запроектирована установка вспомогательных предохранителей. Как правило, они располагают в районе центральной консоли. Каждый вспомогательный модуль состоит из нескольких важных реле и электропредохранителей.

В конкретном случае, коробка находится слева от бардачка, за боковой обшивкой центральной консоли. Для быстрого доступа к коробке, нужно отодвинуть часть пластиковой защиты. Защита крепится на крестовые болты, поэтому нужно подготовить соответствующую отвертку.

Расположение дополнительного блока предохранителей и реле 2114, 2115, 2113 Дополнительный блок в салоне Схема дополнительного блока

Таблица 3. Расшифровка дополнительного блока предохранителей и реле

№	Ток, А	Назначение (Предохранители)
1	15	Главное распределительное реле
2	15	Питание контроллера
3	15	Насос топливной системы
№		Назначение (Реле)
К4		Топливный насос
К5		Вентилятор системы охлаждения
К6		Главное реле управления системами

Есть еще варианты и других расшифровок.

Расшифровка дополнительного блока предохранителей и реле

Реле:

Предохранитель:

f2 — главного реле;

f3 — ЭБУ (электронного блока управления).

Реле, управляющие подачей тока, присутствуют в конструкции многих ТС. Они предназначены для выполнения очень ответственной функции – включают и выключают важные электрические приборы и механические системы ТС. Если говорить простым языком – это устройство подачи тока на необходимый элемент.

БП нового образца

Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.

Схема предохранителей в блоке ВАЗ 2108, 2109, 21099

Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.

Номер предохранителя	Номинальный ток	Электрическая цепь, за которую отвечает
1.	8А	Резервный предохранитель
2.	8А	Резервный предохранитель
3.	8А	Резервный предохранитель
4.	16А	Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5.	3А	Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6.	8А	Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7.	8А	Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8.	16А	Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9.	8А	Лампа левых габаритов, лампа левых задних габаритов
10.	8А	Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11.	8А	Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12.	16А	Прикуриватель, розетка для лампы переноски
13.	8А	Дальний свет правой фары
14.	8А	Дальний свет левой фары, контрольная лампа дальней оптики
15.	8А	Ближний свет правой фары
16.	8А	Ближний свет левой фары

Реле

Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

Номер реле	Его функции
К1	Без него двигатель омывателя заднего стекла работать не будет
К2	Отвечает за работу ламп поворотников и световую сигнализацию
К3	Обеспечивает работы стеклоочистителя лобового стекла
К4	Защищает лампы стоп сигналов и габариты автомобиля
К5	Обеспечивает работу фонарей дальнего света
К6	Гарантирует работу устройства омывателя оптики
К7	Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8	Звуковой сигнал или просто клаксон
К9	Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11	Отвечает за работу устройства обогрева заднего стекла
К12	Обеспечивает работу фонарей ближнего света

Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.

Предохранители и реле ВАЗ 2106

Электрооборудование автомобиля ВАЗ 2106 (21061) защищено несколькими предохранителями и реле.
Они расположены в двух монтажных блоках (основном и дополнительном) под панелью приборов, слева от водителя. Предохранители в монтажный блок установлены по порядку номеров — слева направо. Предохранители номиналом 16А имеют зеленый изолятор, 8А — черный.

Предохранители и реле электрооборудования автомобиля ВАЗ 2106 (21061)

Предохранители основного монтажного блока

F1 (16А) — Звуковой сигнал. Штепсельная розетка для переносной лампы. Прикуриватель. Лампы стоп-сигналов. Часы. Плафоны внутреннего освещения.

F2 (8А) — Реле стеклоочистителя. Электродвигатель отопителя. Электродвигатели очистителя и омывателя ветрового стекла.

F3 (8А) — Дальний свет фар (левые фары). Лампы сигнализатора включения дальнего света фар.

F4 (8А) — Дальний свет (правые фары).

F5 (8А) — Ближний свет (левая фара).

F6 (8А) — Ближний свет (правая фара). Задний противотуманный фонарь.

F7 (8А) — Габаритный свет (правый подфарник, левый задний фонарь). Лампа освещения подфарника. Правый фонарь освещения номерного знака. Лампы освещения приборов. Лампа подсветки прикуривателя.

F8 (8А) — Габаритный свет (левый подфарник, правый задний фонарь). Левый фонарь освещения номерного знака. Подкапотная лампа. Лампа сигнализатора включения габаритов.

F9 (8А) — Указатель давления масла с лампой сигнализатора. Указатель температуры охлаждающей жидкости. Указатель уровня топлива в баке с лампой резерва. Лампа включения стояночного тормоза и уровня тормозной жидкости. Лампа сигнализатора разряда АКБ. Указатели поворота и их лампа-сигнализатор. Электромагнитный клапан карбюратора. Тахометр. Лампа света заднего хода. Лампа освещения вещевого ящика. Сигнализатор открытия воздушной заслонки карбюратора. Обмотка реле обогрева заднего стекла.

F9 (8А) — Регулятор напряжения. Обмотка возбуждения генератора.

Предохранители дополнительного монтажного блока

F11 (8А) — Резервный.

F12 (8А) — Резервный.

F13 (8А) — Резервный.

F14 (16А) — Элемент обогрева заднего стекла.

F115 (16А) — Электродвигатель вентилятора системы охлаждения двигателя.

F14 (8А) — Указатели поворота в режиме аварийной сигнализации.

Реле ВАЗ 2106

Реле включения ближнего и дальнего света фар

Два реле типа 90.3747 (или 113.3747). Установлены на правом брызговике двигателя в моторном отсеке.

Реле-прерыватель указателей поворота и аварийной сигнализации

Реле 231.3747 установлено за панелью приборов. Для доступа к нему нужно снять комбинацию приборов.

Реле лампы-сигнализатора заряда аккумуляторной батареи

Реле РС702 установлено на левом брызговике в моторном отсеке.

Реле включения очистителя ветрового стекла («дворников»)

Реле РС514 установлено под панелью приборов со стороны водителя.

Примечания и дополнения

— Для удобства работы с электропроводкой автомобиля ВАЗ 2106 (21061) провода присоединенные к предохранителям основного блока имеют разный цвет. Например, для первого предохранителя провода красного цвета, для второго — желтые с черными полосками, для третьего — зеленые с черными полосками, четвертого — зеленые, пятого — серые с черной полоской, шестого — серые, седьмого — желтые, восьмого — коричневые, девятого — оранжевые, десятого тоже оранжевые.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

В автомобилях четырнадцатого семейства имеются отдельно выведенные предохранители на бензонасос,а также главный предохранитель блока и естественно как и на всех стольных моделях не обошлось без предохранителя на главное реле. Здесь-же и находятся все эти главные реле которые включают блок управления двигателем и бензонасос.Они расположены внизу панели приборов с правой стороны у пассажира в ногах.Для того чтоб вам до него добраться вам потребуется открутить отвёрткой три винта, которые крепят небольшую крышечку панели центральной консоли. Как пример можете посмотреть на фото местонахождение этой панельки.

Чтоб легче было вам проверять и работать с этими предам и реле вам будет лучше снять этот блачок совсем и вынуть из панели.Крепиться он тремя гаечками по бокам, для его снятия понадобится маленькая трещотка с удлинителем и с головкой на 10.

№2 которое главное.

№3 релюшка винта охлаждения двигателя,

Предохранители.

F №2 главная. предохранительная цепь,

f №3 электронного блока управления.

Также для ремонта и устранения появившейся проблемы с автомобилем возможно вам пригодится следующая информация в виде схемы самого монтажного блока и распиновки разъёмов которые подключены к этому блоку.

Схема внутренних соединений в монтажном. блоке более старой версии.

Предохранители и реле на а/м с двигателями класса Евро-4

Расположение предохранителей и реле

1 – Реле за панелью выключателей; 2 — блок предохранителей (F2, F3, F4, F6); 3 – блок реле; 4 — предохранитель F1; 5 – реле стартера; 6 – реле сигнализатора; 7 – реле стеклоочистителя; 8 – реле-прерыватель указателей поворота.

Реле за панелью выключателей

1, 2, 3, 4 — См. в Таблице применяемых реле; 5- реле подогрева топлива; 6 — реле ЭФУ; 7 — реле дневных ходовых огней; 8 — реле датчика останова платформы; 9 — реле заднего противотуманного фонаря; 10 — реле маслоотделителя

Таблица применяемых реле

Поз.	Для двигателей Cummins	Для двигателей КАМАЗ
1	Реле АБС
2	Реле блокировки стартера	Реле АБС
3	Реле торможения
4	Реле сцепления	Реле вспомогательного тормоза

Блок реле

Блок реле 1 – реле управления питанием после замка выключателя приборов и стартера; 2 — реле выключателя приборов и стартера; 3 – реле включения аккумуляторной батареи; 4 – реле сигналов торможения; 5 – реле заднего хода; 6 — реле звукового сигнала; 7 — реле ближнего света; 8 — реле дальнего света; 9 — реле задних противотуманных фар; 10 — реле противотуманных фар; 11 — реле габаритных огней

Предохранитель F1

Предохранитель F1 1 — Питание; 2 — радиооборудование; 3 — жгут проводов цепи ЭФУ; 4 — на блок предохранителей F2; 5 — кабель осушителя; 6 — выключатель приборов и стартера; 7 — реле стартера; 8 — на блок предохранителя F3 после выключателя приборов и стартера; 9 — на блок предохранителя F3 до выключателя приборов и стартера; 10 — предохранитель 60 А; 11 — предохранитель 30 А

Замена блока предохранителей ВАЗ 2107 на новый

Последовательность замены блока предохранителей ВАЗ 2107:

1. Снять клемму (или обе) аккумуляторной батареи.
2. Демонтировать фильтр воздушный.
3. Отключить жгут в нижней части блока предохранителей.
4. Снять крышку перчаточного отсека.
5. Отключить второй жгут от блока предохранителей.
6. Демонтировать два болта крепления блока.
7. Установить новый блок предохранителей.
8. Подключить электропроводку к новому блоку.
9. Смонтировать конструкцию в обратной последовательности.
10. Подключить клеммы аккумуляторной батареи (сначала положительную, затем отрицательную).

Блок реле и предохранителей является сердцем электрооборудования автомобиля. От его исправной работы зависит работоспособность всех электрических систем машины.
