Парктроник — устройство, облегчающее процесс парковки автомобиля. Благодаря его наличию водитель узнает расстояние, которое осталось до объекта, расположенного спереди или сзади машины. Необходимость проверить датчик парктроника может возникнуть в случае неисправности прибора.

[ Скрыть]

Конструкция парктроника и принцип его работы

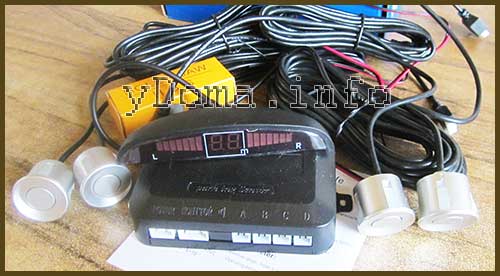

Основные конструктивные элементы ультразвукового парковочного датчика автомобиля:

1. Управляющий микропроцессорный модуль. Используется для получения и обработки импульсных сигналов, которые поступают от ультразвуковых контроллеров. Элемент является «мозгом» и центральным ядром системы парковки. Основное предназначение микропроцессорного устройства заключается в своевременном предупреждении водителя о наличии неисправностей.
2. Контроллеры, их количество отличается в зависимости от модели и класса устройства. Датчики используются для своевременного определения объектов и препятствий. Контроллеры выполняют передачу информации на микропроцессорный модуль. Установка элементов производится как сзади автомобиля, так и спереди. Действие контроллеров основывается на применении ультразвуковых импульсов.
3. Биппер. Звуковое устройство монтируется в салоне автомобиля. Оно располагается посредине центральной консоли, под зеркалом заднего обзора либо слева рядом с боковым зеркалом. Когда датчики обнаруживают препятствие, биппер воспроизводит предупредительный сигнал. Элемент может быть оснащен дисплеем, на который выводится расстояние в метрах или сантиметрах до препятствия.

Принцип действия устройства:

1. При функционировании контроллер, установленный на заднем бампере авто, излучает ультразвуковой импульс без перерыва. Если отправленный сигнал определяет объект в виде препятствия, то импульс возвращается обратно по типу зеркала. Точное время для отражения ультразвукового импульса определяет расстояние до объекта.
2. Контроллер в среднем определяет препятствия до двух метров от транспортного средства. Если объект находится на расстоянии больше двух метров, его можно увидеть в зеркало заднего обзора.
3. Активация парковочного радара выполняется после включения задней скорости водителем. Но машина может быть оборудована датчиком, который функционирует в неавтоматическом режиме. Использование таких устройств целесообразно в городах с интенсивным движением либо в пробках. Автоматические парковочные радары без перерыва издают предупредительные импульсы. Для предупреждения автовладельца могут применяться как звуковые, так и световые компоненты.

Перестал работать парктроник. Проверяем блок управления.

Как проверить датчик парктроника мультиметром (тестером).

ВСЯ ПРАВДА О ПАРКТРОНИКАХ | Установка и тест дешевого парктроника Flashpoint FP-400H

Парктроник не работает: возможные неисправности датчиков

Как у любого нормального устройства нередко случаются неисправности парктроника. По большому счету парктроник не работает или глючит по трем причинам: либо нарушена проводка, либо проблемы в ЭБУ (электронный блок управления), либо механические повреждения датчиков парковки.

Ремонт парктроника своими руками в принципе дело нехитрое при одном условии – вы должны понимать и знать, что вы делаете. В противном случае лучше не проявлять самодеятельности и обратится в сервис. Дешевле будет. Особенно это касается ремонта электронной схемы блока управления. Если вы своими руками устанавливали парктроник, то с «прозвоном» проводки у вас не возникнет проблем.

Но чаще всего происходят неприятности с датчиками парковки. И одна из них – парктроник постоянно пищит. По правилам, датчик парковки включается при включении задней передачи. Если во время движения вперед происходит постоянное срабатывание и датчик пищит, то два варианта: либо происходит замыкание в схеме, либо на датчике налипло инородное тело: грязь, льдинка, тело умершего насекомого.

Датчик парктроника – существо нежное, и наиболее характерной причиной постоянного срабатывания системы является вода. Особенно в холодное время года, после мойки. После просушки датчика, писк исчезает. Если нет, то нужно проводить диагностику датчика.

Как проверить датчик парктроника, если индикатор не показывает препятствие, а оно на самом деле существует. Вернее, как вычислить, какой датчик не работает. Диагностика датчиков проста: поочередно закрываете датчики, а помощник наблюдает за показаниями индикатора в салоне.

Нередко причиной постоянного писка датчика является неверно настроенная чувствительность датчика. Для тех, кто в состоянии сам отрегулировать её, в схеме управления парктроником существует подстроечный резистор.

Настройка чувствительности датчика необходима и в тех случаях, когда он срабатывает на отдельно растущую траву (бывают, и нередко, такие случаи).

Замена датчика парковки

Еще одной распространенной причиной неисправности парктроника является механическое повреждение зеркала датчика маленьким камешком, который, по «закону бутерброда» попадает именно в центр датчика.

Здесь существует два варианта: обратится в сервис, где вы услышите стоимость штатного датчика парковки, в которую будет включена доставка датчика из США, премиальные всего отдела доставки и скромная цена самого датчика.

Второй вариант – это купить датчик, подходящий по размерам и рабочим параметрам и установить его, вместо штатного. В этом случае, если сменный датчик другого цвета, то дело легко поправит покраска датчиков парктроника, которую вы сможете произвести сами. Корпус нового датчика обезжиривается и покрывается тонким слоем лака необходимого вам цвета.

В основном мы перечислили «народные» способы и методы, которыми производится ремонт датчика парктроника. Самым же эффективным является обращение в специализированный сервис, естественно при вменяемой стоимости ремонта.

Удачи вам при эксплуатации парктроника.

https://youtube.com/watch?v=E_zDNlHCLvo

Основные признаки и причины возникновения неисправностей датчика парктроника и его составляющих

Если устройство стало работать некорректно, это может стать поводом неприятных для автовладельца последствий. Выполнить проверку можно, если пользователь знает о причинах и признаках неисправности.

Почему может не работать датчик парктроника?

Причины, указывающие на необходимость диагностики и ремонта устройства:

1. Проблемы в работе проводки, электроцепи пережаты либо повреждены. В зависимости от типа парковочный радар может быть проводным либо беспроводным. Если устройство проводное, то есть вероятность обрыва либо пережатия электролиний, что приведет к проблемам в функционировании системы. Возникнут сбои в передаче сигналов.
2. Ошибки, допущенные при фиксации устройства. Если установка выполнялась самостоятельно, то контроллер или сенсорная лента может быть некачественно зафиксирован. Одна из ошибок, которую допускают автовладельцы — неправильно крепят датчик, в результате чего он направлен не на потенциальные препятствия, а вверх. При установке девайс надо качественно зафиксировать, чтобы не допустить его вибрирования во время езды, это приведет к искажению результатов.
3. Заводской брак, от этого не защищен ни один электронный прибор. Парковочная система включает в себя несколько компонентов, поэтому поломка одного из них приведет к сбоям в работе всего устройства. Если ломается электронный блок, то автовладелец обычно предупрежден об этом, в то время как поломку контроллеров диагностировать сложнее.
4. Негативное воздействие влаги и грязи на контроллеры либо на блок управления. При попадании воды на датчики сенсорные элементы начинают функционировать с перебоями. Поэтому выбирая место для монтажа устройств, надо продумать, чтобы на них не мог попасть камень из-под колеса автомобиля, идущего сзади. А во влажную погоду на приборах не должна оседать вода. Электронный модуль нужно разместить в салоне так, чтобы на него не воздействовала влага или пыль.
5. Короткое замыкание микропроцессорного модуля парковочной системы. Если на плате микропроцессорного блока происходит замыкание, прибор выходит из строя или функционирует с перебоями. Причина замыкания может заключаться в загрязнении платы либо воздействии высоких температур.

Основные признаки неисправности устройства

Ремонтировать поврежденный парковочный радар надо после появления первых признаков поломок. Если система устанавливалась штатно при производстве авто, то на контрольном щитке должен быть соответствующий индикатор. Появление этого символа на приборке может сообщить о неисправности устройства.

Если монтаж парктроника производился самостоятельно, то определить проблему можно, проследив за его функционированием. При приближении к препятствию парктроник будет беспрерывно подавать сигналы о наличии объекта или вовсе не реагировать на него.

Сергей Лавров показал, с какими неисправностями можно столкнуться при покупке дешевого парктроника китайского производства.

Программа для диагностики

Существуют специальные программы для смартфонов, которые способны выявлять ошибки в работе с парктрониками. Их можно скачать с обычных сервисов на разные операционные системы. Единственное условие для грамотной работы: наличие установленного сканера на телефоне. Программа сразу показывает ошибки в технике и даже пишет, как их можно устранить. Нажмите на сканирование, и после полной диагностики программа предоставит детальный отчет.

Датчики парктроника – очень полезная функция в современных автомобилях. Однако это опция очень часто выходят из строя из-за внешних повреждений, погодных условий или других факторов. Следите за состоянием датчиков, чтобы не попасть в неприятную ситуацию во время парковочного процесса. Делайте подробную диагностику при помощи подручных средств, чтобы машину не пришлось вести в сервис. Все ошибки можно устранить самостоятельно при помощи доступных приборов или обычного смартфона, который каждый носит с собой везде.

Как проверить датчик парктроника? Проведение диагностики

Перед тем как проверить датчик парктроника, надо определиться с методом диагностики. Существует несколько вариантов проверки устройства, один из них реализуется с помощью мультиметра. Можно подойти вплотную к сенсорному контроллеру, установленному на бампере. Если прибор рабочий, то при приближении препятствия оно издаст щелчок. Его можно не услышать, но если выполнить запись на диктофон, то щелчок будет слышен хорошо.

Перед выполнением диагностики датчика парктроника надо отпустить рычаг стояночного тормоза авто, включить зажигание и перевести ручку КПП в положение задней скорости.

Некоторые устройства позволяют реализовать следующий вид диагностики:

1. Производится включение зажигания и перевод рычага трансмиссии в нейтральное положение.
2. Отпускается рычаг стояночного тормоза.
3. Выполняется запуск силового агрегата.
4. Владелец авто проходит пальцами по контроллерам, расположенным в переднем либо заднем бампере. Если устройства работоспособны, они могут издавать вибрацию. Но надо помнить, что не все типы приборов реагируют на такие прикосновения.

Если вместо традиционных контроллеров на бампере установлена металлизированная лента, то ее состояние можно оценить визуально. Появление сбоев в работе может произойти в результате физического повреждения устройства. Выполняется визуальная диагностика ленты на предмет наличия дефектов. К неисправностям могут привести трещины, а также глубокие царапины на элементе. Если лента целая, проблему следует искать в других компонентах системы.

Визуально можно определить неполадки в функционировании микропроцессорного устройства. Плата блока подлежит диагностике на предмет наличия перегоревших компонентов. Прибор разбирается, с него демонтируется крышка, затем выполняется визуальная проверка всех составляющих элементов схемы. Надо уделить внимание диагностике конденсаторных устройств, при длительной эксплуатации они могут раздуваться. Причина может заключаться в негативном воздействии пыли и грязи на элементы, поэтому плату рекомендуется очистить и просушить.

Канал Corvus Gold показал наглядно эффективные способы диагностики парковочных радаров для авто.

Проверка датчика парктроника тестером

Диагностика мультиметром займет больше времени, но результаты от ее проведения будут более точными:

1. Перед выполнением проверки надо произвести отключение всех ультразвуковых контроллеров от электроцепи автомобиля.
2. После отключения проводки выполняется демонтаж датчиков.
3. Взяв контроллер в руки, на элементе можно увидеть контактные составляющий. К одному из контактов выполняется подключение щупа мультиметра.
4. Прибор для диагностики настраивается в режим замера величины сопротивления, при этом надо выставить порог, составляющий 2 тысячи Ом. Затем щуп тестера подключается к контактным элементам контроллера.
5. Считываются показания, которые выводятся на дисплей диагностического прибора. Контроллер функционирует без перебоев, если полученное сопротивление не соответствует нулевому значению или не стремится к бесконечности. В остальных случаях требуется ремонт либо замена устройств.

Метод диагностики с использованием тестера позволяет определить проблемы в функционировании контроллеров и электроцепи, к которой они подключены. Для этого выполняется проверка проводников, по которым датчик подключен к микропроцессорному модулю. Производится диагностика целостности электроцепей. Поврежденные провода подлежат замене либо перепайке, место спайки рекомендуется обмотать изолентой или установить термоусадочную трубку.

Канал СТО ГаражокЬ рассказал об особенностях выполнения диагностики парковочных систем с использованием мультиметров.

Самостоятельная проверка датчиков парктроника

Для того чтобы точно проверить работу парковочной системы необходимо снять все датчики и отключить их от проводки. При этом они могут быть как двухконтактыми, так и трёхконтактными. В любом случае один щуп мультиметра подключается к массе, и прибор устанавливается в положение 2000k. Вторым щупом касаться контакта. Если прибор показывает нулевое сопротивление, необходима замена датчиков. Также прибором можно «прозвонить» все провода, чтобы исключить или выявить их неисправность. Если же сенсоры в исправном состоянии, но система паркинга не работает – необходим профессиональный ремонт панели управления (приёмного блока).

В каких случаях можно отремонтировать парктроник самостоятельно?

Произвести ремонт парковочного радара не получится только в том случае, если проблема заключается в работе микропроцессорного модуля. Детальная диагностика печатной платы и ее ремонт подразумевает перепайку составляющих элементов. А для выполнения этой задачи требуется специальное оборудование и инструмент.

Последовательность действий при ремонте устройства

Процедура ремонта парковочной системы выполняется так:

1. На первом этапе производится тщательная очистка всех сенсорных датчиков, установленных на бамперах. Для прочистки используется чистая ветошь без ворса. Ворсинки могут остаться на сенсорном элементе и привести к их некорректной работе.
2. Производится визуальная диагностика либо прозвонка электроцепей. Надо проверить целостность проводов, идущих на разъеме от электронного модуля. Если в ходе диагностики обнаружены поврежденные провода, они подлежат замене. Для этого производится демонтаж пластиковой облицовки, под которой уложены электролинии, меняются проводники и обивка ставится на место.
3. Визуально проверяется электронный модуль. Надо убедиться в целостности его корпуса и разъема, к которому подключается проводка. На штекере не должно быть окислений или следов повреждений контактов. Если контактные элементы погнуты, они выравниваются, а следы закислений удаляются с помощью мелкозернистой наждачной бумаги.
4. Затем блок рекомендуется разобрать, чтобы оценить состояние платы. Следы загрязнений и пыль при их наличии удаляются из корпуса. Если плата была подвержена воздействию влаги, что привело к неработоспособности устройства, ее следует просушить. Не факт, что это поможет, но в некоторых случаях позволяет решить проблему. Просушка выполняется с помощью фена либо плата кладется в теплое место, но воздействие высоких температур на нее не допускается.
5. Производится проверка качества подключения проводов к контактам датчика. Для этого надо демонтировать задний или передний бампер либо залезть под него и оценить состояние контактов визуально. Если провод на одном из сенсорных элементов отсутствует, его надо заново припаять. Закисления на контактах убираются, все влажные составляющие системы просушиваются.
6. Если диагностика показала, что неисправен только один контроллер из нескольких, то устройство подлежит снятию и замене. Сами контроллеры обычно выполнены в небольших по размерам цилиндрических корпусах, залитых герметичным клеем. Для демонтажа и разбора сенсорного элемента надо аккуратно снять с фиксаторов заднюю крышку пластмассового корпуса и извлечь из него рабочую часть устройства. Если сенсор оснащен резиновой прокладкой, она удаляется. Повреждение и износ уплотнителя часто становится причиной неработоспособности датчика, поэтому данный элемент подлежит замене.
7. Затем осторожно производится удаление всех остатков герметика. Надо добраться до пробковой прокладки, на которую устанавливается металлический контур. К нему обычно подключается один проводник. При его отсутствии выполняется пайка нового кабеля.
8. В зависимости от типа парктроника после разбора корпуса можно увидеть войлочную прокладку с прорезью, в нее устанавливается второй проводник. Уплотнитель извлекается, под ним можно увидеть сенсорный элемент, выполненный в виде небольшого по размерам металлического диска. Если к этому компоненту не припаян кабель, то производится пайка проводника. Дальнейшая сборка делается в обратном порядке. При выполнении этой задачи устройство надо залить герметиком, чтобы не допустить попадания влаги внутрь.

Канал Arsis44 представил подробное руководство по выполнению ремонтных действий для восстановления работоспособности парковочного радара.

Проведение демонтажа и замены неработающего датчика парктроника

Процедура замены устройства системы парковки состоит из трех этапов:

1. Отключение контроллеров и их демонтаж.
2. Установка новых датчиков.
3. Подключение устройств к электросети машины.

При замене одного датчика на другой надо учесть, что устройства должны быть взаимозаменяемыми по габаритам и параметрам.

Как демонтировать датчик?

Если заменяемые парковочные системы полностью соответствуют рабочим параметрам и размерам, то процедура смены не займет много времени. Проводку для подключения устройства трогать не нужно, что облегчает процесс.

Процедура демонтажа может отличаться в зависимости от модели устройства и автомобиля, поэтому ниже рассмотрена универсальная инструкция по снятию:

1. Отключается зажигание, автомобиль устанавливается на стояночный тормоз.
2. От блока управления отключается разъем с проводкой. В зависимости от типа устройства метод крепежа разный. Обычно для отсоединения достаточно отключить колодку, некоторые разъемы крепят посредством специальных фиксаторов. Важно, чтобы разъемы на заменяемых устройствах соответствовали друг другу, иначе придется прокладывать заново проводку.
3. После отключения колодки с проводами управляющий модуль демонтируется из посадочного места. Обычно он фиксируется с помощью болтов, которые надо выкрутить отверткой.
4. Затем от питания отключается биппер, который бывает оборудован дисплеем. После отключения устройство удаляется из места посадки.
5. Производится демонтаж сенсорных ультразвуковых элементов с бампера или бамперов. В зависимости от типа крепления от прибора надо отключить контакты с проводкой. Может потребоваться полный демонтаж бампера, если того требуют конструктивные особенности авто. Чтобы этого не делать, можно попытаться отключить устройства, получив к ним доступ из-под днища авто.
6. После отключения контактов производится снятие датчиков. Обычно они фиксируются на бамперах с помощью герметика или клея. Если дальнейшая эксплуатация контроллеров не планируется, они демонтируются с помощью ножа. Если в будущем датчики могут использоваться, надо аккуратно удалить следы герметика и осторожно извлечь датчики.
7. В случае если заменяемые парковочные системы не соответствуют друг другу по разъемам и количеству датчиков, потребуется прокладка новых проводов. Для этого надо уточнить, как уложены электроцепи, идущие от биппера к контроллерам и управляющему модулю. Затем выполняется демонтаж облицовки салона и старые провода полностью извлекаются. Снятый парктроник убирается.

Инструкция по самостоятельной установке парктроника

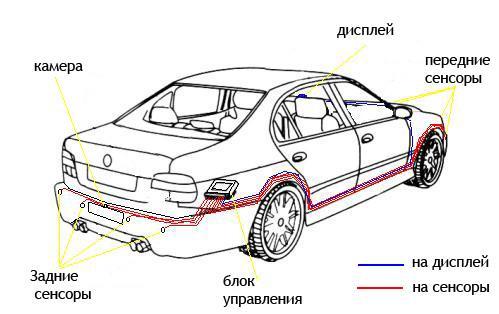

Общая схема монтажа элементов парковочной системы
Устанавливать новый парковочный радар надо в обратной последовательности:

1. Сначала выполняется подготовка места для установки устройства. Микропроцессорный блок монтируется в том же месте, где был установлен старый модуль, либо в багажном отсеке. Для обеспечения скрытности модуль монтируется под декоративной обивкой багажника или в пространстве за крылом. При выборе места монтажа надо учесть, что на устройство не должны воздействовать влага и высокие температуры.
2. В бампер выполняется установка сенсорных датчиков. Если количество контроллеров будет больше, чем на старом парковочном радаре, то бампер надо подготовить к монтажу новых устройств. Крайние два сенсорных элемента устанавливаются на боковые части бампера. Для точного расчета расстояния нужно воспользоваться линейкой.
3. Разметка отверстий для установки сенсоров производится посредством маркера. После завершения работ его надо будет удалить с помощью спирта, чтобы не испортить цвет кузова. При выполнении разметки обязательно нужно пользоваться инструкцией, чтобы учесть все параметры работы парковочной системы. Размещать сенсорные элементы рекомендуется на расстоянии не менее полметра от земли.
4. При необходимости с помощью фрезы в бампере проделываются дополнительные отверстия, в которые устанавливаются сенсорные датчики. Для лучшей фиксации устройств контроллеры следует прикрепить с помощью клея или герметика. Надо быть аккуратным, чтобы следы средства не остались на рабочей поверхности датчиков, иначе девайсы будут работать некорректно.
5. Выполняется установка биппера в салоне машины. Монтаж устройства производится на центральной консоли, посредине либо слева, в районе водительского кресла.
6. Если датчики не взаимозаменяемые, то под декоративной облицовкой салона укладывается проводка для их подключения. Проложить кабели надо от блока управления к бипперу, а также от биппера ко всем контроллерам.
7. Чтобы замаскировать сенсорные элементы на бампере, их можно окрасить в цвет кузова авто.

Установка биппера с дисплеем на центральную консоль в салоне

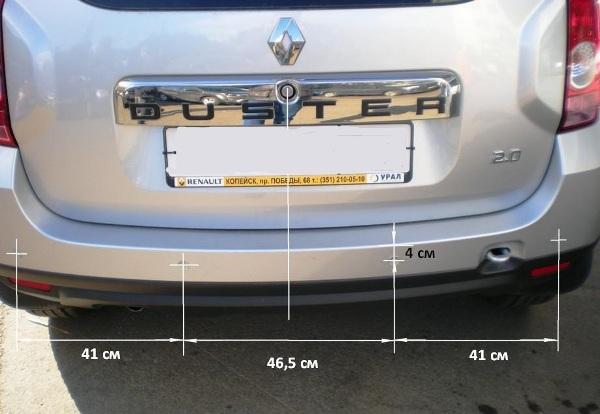

Выполнение разметки на бампере для установки контроллеров

Монтаж контроллера в задний бампер автомобиля

Подключение устройства

Если устройства взаимозаменяемые, то проблем при подключении не возникнет. Надо просто соединить все разъемы и протестировать работу парковочной системы. Когда датчики разные процедура подсоединения выполняется по схеме, которая входит в комплектацию системы. Между собой надо соединить электронный модуль, биппер и все сенсорные элементы. Также устройство подключается к аккумулятору и датчику задней скорости, чтобы при ее активации производилось его включение.

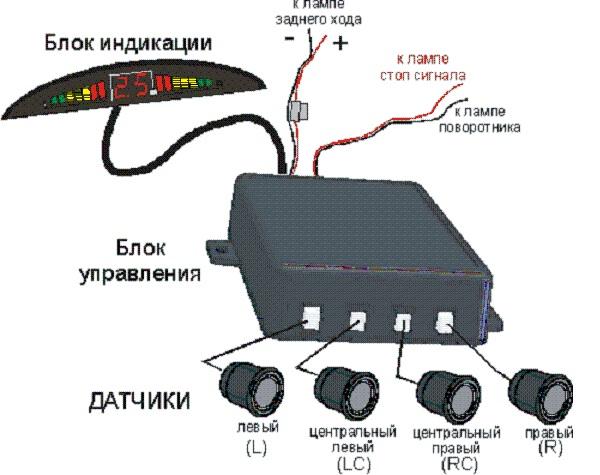

Схема подключения парктроника

Поиск и устранение неисправностей Датчик парковки Mercedes Проблема с парктрониками

В этой статье вы узнаете, как устранять неполадки Mercedes Parktronic (не путать с Active Parking Assist).

Общие проблемы и недостатки владельцы Mercedes часто сталкиваются с системой парковки. Как заменить мерседес бампер парктроника самостоятельно. Что, кстати, очень просто, и вы можете сэкономить сотни долларов, делая сами.

Как работает Mercedes-Benz Parktronic

Первое поколение системы Mercedes Parktronic использует датчики на бампере для обнаружения объектов поблизости. Он обеспечивает визуальное и звуковое предупреждение при уменьшении расстояния между объектом и автомобилем.

Система помощи при парковке работает только в том случае, если автомобиль находится на переднем или заднем ходу, а аварийные/парковочные тормоза отпущены.

• Если трансмиссия находится в режиме Drive, передние предупреждающие индикаторы включены.
• Если автомобиль едет задним ходом, включаются задние предупреждающие индикаторы.

Система Parktronic начинает подавать звуковые сигналы, когда вы приближаетесь к объектам. Частота звуковых сигналов и тона начинают увеличиваться по мере приближения к объектам спереди или сзади автомобиля.

КАК ПРОВЕРИТЬ ПАРКТРОНИКИ ♚ Mercedes-Benz W211 E-class 2.7CDI | GregaGaraZ

Система Mercedes Parktronic не работает на скорости свыше 15 миль в час. Система автоматически выключится и снова включится при замедлении. Система деактивируется, если вы установите переключатель в положение Park.

Общие симптомы

• Парктроник пищит постоянно
• Красные светодиодные индикаторы постоянно
• Мерседес парктроник не работает
• Две желтые линии всегда включены на низкой скорости
• Звуковой сигнал, когда вы ставите автомобиль в обратном направлении
• Случайный писк от датчика парковки Mercedes
• Неисправность помощи при парковке
• Mercedes Parking Assist не работает
• Mercedes Park Assist не работает
• Датчик парковки Mercedes продолжает подавать звуковые сигналы

Мерседес Парктроник Проблемы

В случае сбоя в системе вам понадобится профессиональный диагностический сканер, который может диагностировать системы Mercedes.

Когда вы читаете коды ошибок, вы можете получить коды ошибок, такие как:

• B8/8 Внутренняя задняя правая ошибка ультразвукового датчика DTS
• 9023/B1023/36899 Отказ парковочной системы
• B1248 B1252
• 9005 A42B2 Левый центральный датчик. Передний бампер. Датчик неправильно закреплен, собран или рядом с датчиком имеется препятствие.
• 9042 На блоке управления напряжение питания для элементов предупреждения находится вне допустимого диапазона.
• 900E A42B5 Правый центральный датчик, передний бампер. Датчик неправильно собран или есть препятствие.
• 901A A43b9 Левый внутренний датчик, задний бампер.

Общие причины

• Отключен датчик парковки
• Датчик парковки имеет плохой контакт или плохо
• Датчик или кабель неисправен или имеет высокое сопротивление
• Датчик отсутствует или поврежден
• Проблема с проводкой
• Перегоревший предохранитель
• Плохое заземление
• Поврежден датчик парковки из-за проникновения воды
• Дождь и грязь на датчиках парковки

Действия по устранению неполадок

Легко определить, когда неисправен только один из датчиков парковки на Mercedes-Benz. Вы увидите, что одна из предупреждающих полосок всегда горит.

В этом случае вам нужно проверить датчик, который соответствует полосе, которая всегда горит. Более сложная задача состоит в том, что делать, когда система Parktronic не работает вообще. Ниже вы найдете несколько вещей, которые нужно проверить, когда Mercedes Parktronic не работает вообще.

Проверьте предохранитель Parktronic

Проверьте предохранитель для системы Parktronic. В большинстве случаев предохранитель для парктроника будет находиться в блоке предохранителей в багажнике. Предохранитель имеет маркировку Parktronic и обычно представляет собой предохранитель на 10 А. Если предохранитель Parktronic отсутствует в заднем блоке предохранителей, проверьте предохранители на боковой панели, под задним сиденьем или в моторном отсеке.

Проверьте источник питания

Используйте цифровой мультиметр для проверки питания на предохранителе Parktronic.

Проверьте датчики бампера

Снимите бампер и проверьте проводку на задней части датчиков. Убедитесь, что все датчики подключены. Ни один из проводов не поврежден или не обрезан в результате несчастного случая или предыдущих ремонтных работ. Отсоедините электрический разъем и проверьте клеммы/контакты датчика на наличие коррозии. Если вам не хватает одного из датчиков, замените его подлинным датчиком парковки Mercedes.

Если вы ожидаете проблем только во время дождя, это связано с тем, что вода попадает в один или несколько датчиков парковки и приводит к тому, что этот датчик перестает работать.

Проверьте парктроник

Переключатель парктроника может застрять или перестать работать. Вы можете пойти дальше и снять переключатель, чтобы проверить работу с помощью мультиметра.

Дальнейшее устранение неисправностей

Если радиус действия вашей парковочной системы Mercedes-Benz недостаточен, сначала очистите датчик.

Если датчик по-прежнему не улавливает объекты, пока вы не подойдете очень близко, определите, какой датчик не улавливает объект. Спереди или сзади? Влево или вправо? Вы не можете регулировать диапазон датчика парковки. Если датчик неисправен или не собирает предметы, его необходимо заменить.

Как избежать поломок датчика парктроника?

Для предотвращения быстрого выхода из строя парковочной системы датчики нуждаются в периодической диагностике и обслуживании. Если на сенсорах имеются следы грязи, эти элементы подлежат очистке. Наличие влаги на управляющем модуле приведет к его поломке, поэтому влажные следы надо удалять. Одна из особенностей металлизированной ленты, которая используется вместо датчиков, заключается в возможности скапливания влаги под ней. Поэтому ленту надо периодически снимать и удалять грязь не только с нее, но и с поверхности бампера.

При очистке микропроцессорного блока надо быть осторожным, чтобы не повредить устройство. Корректная работа системы зависит от правильности монтажа составляющих элементов и их подключения. Кроме соединения, нужно настроить работу прибора. Это позволит ему реагировать на препятствия с расстояния, необходимо для водителя. При настройке и подключении системы изучается сервисное руководство, в нем могут указываться нюансы использования и подключения.
