Предохранители подкапотного простанства

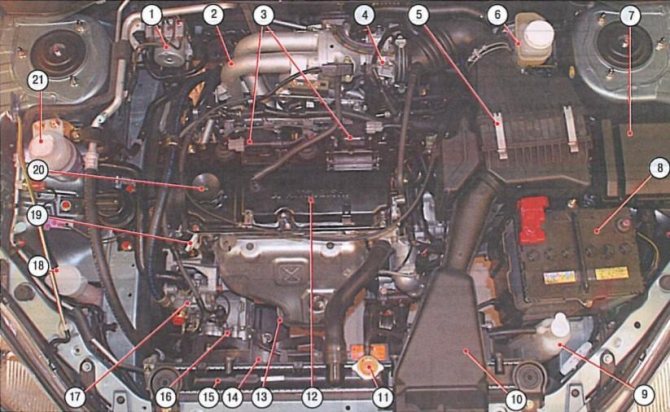

Предохранители под капотом автомобиля расположены в месте, обозначенном позицией 7.
Блок предохранителей открывается, как показано на рисунке:
Схема расположения предохранителей в подкапотном блоке Mitsubishi Lancer 9.
Расшифровка назначений предохранителей приведена в таблице:
| Номер | Назначение, номинал |
| 1 | Противотуманки, 15 Ампер |
| 2 | Сигнал звуковой, 10 Ампер |
| 3 | Реле противотуманок (опционно) |
| 4 | Расходомер, клапан рециркуляции, датчик коленвала, блок ECU, регулятор ХХ, продувка адсорбера, 20 Ампер |
| 5 | Компрессор кондиционера, 10 Ампер |
| 6 | Реле сигнала |
| 7 | АБС, ECU, стопы дополнительные, 15 Ампер |
| 8 | Резерв |
| 9 | Дополнительные приборы, 15 Ампер |
| 10 | Резерв |
| 11 | Цепь генератора, 7,5 Ампер |
| 12 | Резерв |
| 13 | ETAKCS, поворотники, 10 Ампер |
| 14 | Цепи АКПП, 20 Ампер |
| 15 | Топливный насос, 15 Ампер |
| 16 | Резерв |
| 17 | Замок зажигания, 40 Ампер |
| 18 | Стеклоподъемники, 30 Ампер |
| 19 | Переключатель рулевой консоли, приборная панель, 10 Ампер |
| 20 | Часы, магнитола, 10 Ампер |
| 21 | Блок управления климат-контроля, подсветки консоли, фонарей задних, 7,5 Ампер |
| 22 | Подсветка номерного знака, приборная панель, 7,5 Ампер |
| 23 | Правая фара, 10 Ампер |
| 24 | Левая фара, корректор светового потока, 10 Ампер |
| 25 | Управление светом |
| 26 | Вентилятора реле |
| 27 | ABS, 60 Ампер |
| 28 | Управление вентилятором, 50 Ампер |
| 29 | Левая фара, 10 ампер |
| 30 | Правая фара, 10 Ампер |
| 31 | Зарядка аккумулятора, 60 Ампер |
| 32 | Противотуманки, 15 Ампер |
Дополнительный блок реле под капотом расположен, как показано на рисунке:
Схема расположения реле.
Назначение реле приведено в таблице:
| Номер | Назначение |
| 1 | Разъем индикатора вращения коленвала |
| 2 | Резерв |
| 3 | Резерв |
| 4 | резерв |
| 5 | Зажигания реле |
| 6 | Реле АКПП |
| 7 | Главное реле |
| 8 | Кондиционера реле |
Салонный блок предохранителей
Блок предохранителей в салоне расположен под приборной панелью.
Схема расположения предохранителей в салонном блоке.
Расшифровка предохранителей в салоне приведена в таблице:
| Номер | Назначение |
| 1 | Реле противотуманок |
| 2 | Резерв |
| 3 | Реле бензонасоса |
| 4 | Реле сидений подогрева |
| 5 | Реле бензонасоса 2 |
| 6 | Стеклоподъемников реле |
| 7, 30 | Контакты |
| 8 | Вентилятора реле |
| 9 | Задний обогреватель стекла реле |
| 10 | Кондиционер, 30 Ампер |
| 11 | Заднего стекла обогрев, 30 Ампер |
| 12 | Электрозеркала, 7,5 Ампер |
| 13 | ABS, 7,5 Ампер |
| 14 | Резерв |
| 15 | Реле обогревателя, АКПП, отопителя цепи питания, 7,5 Ампер |
| 16 | Цепи управления реле электрозеркал, 7,5 Ампер |
| 17 | Резерв |
| 18 | Резерв |
| 19 | Резерв |
| 20 | Противотуманки задние, 10 Ампер |
| 21 | Цепи питания реле АКПП, блоков управления, 7,5 Ампер |
| 22 | Предохранитель на прикуриватель, 15 Ампер |
| 23 | Разъем OBDII, 15 ампер |
| 24 | Индикаторные лампы приборной панели, 7,5 Ампер |
| 25 | Электронные блоки управления трансмиссией, двигателя, реле бензонасоса, 7,5 Ампер |
| 26 | Задний стеклоочиститель (опция), 15 Ампер |
| 27 | Катушки зажигания, 10 Ампер |
| 28 | Блок управления светом, 20 Ампер |
| 29 | Резерв |
Где находится блок предохранителей Лансер 9
МБ automotive fuses на автомобиле Лансер 9 расположен в нескольких местах — в моторном отсеке, внутри салона.
В моторном отсеке
| Номер предохранителя | Сила тока, А | Назначение |
| 1 | 15 | Передние ПТФ |
| 2 | 10 | Цепь звукового сигнала и реле его включения |
| 3, 8, 10, 12, 16 | реле, предохранители | Резервные, не используемые места |
| 4 | 20 | Цепи ДМРВ, ДПКВ, ДХХ, ДКК, клапана рециркуляции, ЭБУ, электровентилятора, катушки зажигания, иммобилайзера |
| 5 | 10 | Компрессор кондиционера |
| 6 | реле | Звуковой сигнал |
| 7 | 15 | АБС, ЭБУ двигателя, дополнительный стоп-сигнал и задние фары |
| 9 | 15 | Дополнительные электрические приборы |
| 11 | 7.5 | Генератор |
| 13 | 10 | Система ETACS и указатели поворота |
| 14 | 20 | Соленоиды АКПП |
| 15 | 15 | Бензонасос |
| 17 | 40 | Замок зажигания |
| 18 | 30 | Стеклоподъёмники |
| 19 | 10 | Подрулевой переключатель, ETACS, передний ЭБУ |
| 20 | 10 | Часы, ETACS, магнитола |
| 21 | 7.5 | БУ кондиционера, подсветка пепельницы и прикуривателя, комбинации приборов, выключатель ПТФ, указателей поворота, блок управления рециркуляцией воздуха, задние фонари, разъем для магнитолы |
| 22 | 7.5 | Комбинации приборов, габаритные огни и лампочка подсветки номерного знака |
| 23 | 10 | Правая фара |
| 24 | 10 | Левая фара и электрокорректор светового пучка фонарей |
| 25 | реле | БУ освещением |
| 26 | реле | Моторчик вентилятора |
| 27 | 60 | ЭБУ АБС |
| 28 | 50 | Контоллёр вентилятора |
| 29 | 10 | Левая фара и дальний свет |
| 30 | 10 | Правая фара |
| 31 | 60 | Аккумулятор |
| 32 | 15 | ПТФ, сигнальная лампа и реле их включения |
| Номер | Предназначение |
| 1 | Разъем для подключения индикатора частоты вращения коленчатого вала двигателя |
| 2,3,4 | Резервные места |
| 5 | Зажигание |
| 6 | АКПП |
| 7 | Система управления ДВС |
| 8 | Компрессор кондиционера |
Блок предохранителей Лансер 9 в салоне
| Номер предохранителя/реле | Сила тока, А | Защищаемые |
| 1 | реле | Передние ПТФ |
| 2 | реле | Резерв |
| 3 | реле | Бензонасос |
| 4 | реле | Подогрев передних сидений |
| 5 | реле | Бензонасос |
| 6 | реле | Стеклоподъёмники |
| 7 | реле | Колодки жгутов проводки |
| 8 | реле | Электровентилятор силового агрегата |
| 9 | реле | Обогреватель заднего стекла |
| 10 | 30 | Электронный блок управления кондиционером |
| 11 | 30 | Обогреватель заднего стекла |
| 12 | 7.5 | Пульт управления наружными зеркалами |
| 13 | 7.5 | Электронный блок управления АБС |
| 14 | 7.5 | Резервный предохранитель |
| 15 | 7.5 | Реле компрессора кондиционера, реле электронного блока управления автоматической коробкой передач, реле обогревателя заднего стекла, передний электронный блок управления, отопитель, реле отопителя, электродвигатель селектора распределения потоков воздуха |
| 16 | 7.5 | Вспомогательное реле и пульт управления наружными зеркалами |
| 17 | 7.5 | Резервный предохранитель |
| 18 | 7.5 | Резервный предохранитель |
| 19 | 7.5 | Резервный предохранитель |
| 20 | 10 | Задний противотуманный фонарь, индикатор его включения и реле включения заднего противотуманного фонаря |
| 21 | 7.5 | Реле управления автоматической коробкой передач, комбинация приборов, электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), свет заднего хода, электронный блок управления системы ETACS, датчики частоты вращения выходного вала (для автомобилей с АКПП), электронный блок управления дополнительной системой безопасности (SRS) |
| 22 | 15 | Предохранитель прикуривателя Митсубиси Лансер 9 |
| 23 | 15 | Диагностический разъем |
| 24 | 7.5 | Сигнальная лампа АБС, сигнальная лампа разряда АКБ, контрольная лампа неисправности системы управления двигателем, подрулевой переключатель, комбинация приборов, электронный блок управления системы ETACS, сигнальная лампа недостаточного уровня топлива, сигнальная лампа аварийного давления масла, сигнальная лампа неисправности дополнительной системы безопасности (SRS), электронный блок управления системы подушек безопасности, датчик скорости автомобиля, сигнальная лампа состояния тормозной системы |
| 25 | 7.5 | Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса №1, реле топливного насоса №2 |
| 25 | 15 | Электронный блок управления системы ETACS и электродвигатель стеклоочистителя заднего стекла (для автомобилей с кузовом универсал) |
| 27 | 10 | Конденсатор (для двигателей 4G6), катушки зажигания |
| 28 | 20 | Электронный блок управления освещением, электродвигатель очистителя ветрового стекла |
| 29 | 20 | Резервный предохранитель |
Последовательность обнаружения неисправного предохранителя и его замены
В процессе эксплуатации автомобиля, если проявилась неисправность отдельного устройства либо узла Митсубиси Лансер 9, по приведеным выше таблицам и рисункам необходимо определить место установки предохранителя (предохранителей), обслуживающих данное устройство либо систему в целом. Далее при выключенном зажигании следует извлечь данный предохранитель из ячейки разъема. Это проще выполнить при помощи специальных щипцов, которые размещаются в крышке съемной панели салонного блока предохранителей. Далее производится проверка предохранителя. Это можно сделать визуальным методом. Данный метод не имеет стопроцентной точности, поэтому лучше осуществлять проверку исправности предохранителя при помощи мультиметра.
В случае, когда вышел из строя предохранитель, необходимо заменить его на заведомо исправный того же номинала. Нельзя устанавливать предохранитель с неизвестным либо иным номиналом. Допускается устанавливать временно предохранитель, превышающий номинал не более, чем на 25%, например, 15 Ампер вместо 10. Дальнейшая эксплуатация автомобиля возможна только после его замены на штатный предохранитель. Ни в коем случае, даже временно, нельзя использовать так называемый «жучок». Последствием этого непродуманного действия может быть воспламенение электропроводки.
Если после установки нового предохранителя и включения зажигания либо последующей эксплуатации автомобиля он вновь выходит из строя (перегорает), необходимо приступить к исследованию электрооборудования автомобиля, проверке устройств, которые обслуживает предохранитель. Постоянное перегорание одного из предохранителей является свидетельством неисправности электропроводки, одного из устройств, которые обслуживает предохранитель.
В результате длительной эксплуатации автомобиля Митсубиси Лансер 9 либо дорожно-транспортного происшествия возможны случаи выхода из строя блоков предохранителей и реле, как салонного, так и находящегося под капотом. В этом случае необходимо произвести их демонтаж и замену.
Читайте также:
Не работает предохранитель прикуривателя Митсубиси Лансер 9
- Почему не работает прикуриватель
- Где находится предохранитель
- Как проверить
- Замена
- Если проблема в самом прикуривателе
- Как снять прикуриватель
- Ремонт
- Замена детали на новую
- Схема подключения
Современные водители используют прикуриватель не только по прямому назначению. Гнездо применяют для подключения зарядных устройств, навигатора, видеорегистратора, насоса для подкачки колес. Если при подсоединении эти приборы не работают, возникает вопрос, как заменить предохранитель прикуривателя на Лансер 9.
Почему не работает прикуриватель
Устройство находится на центральной консоли Митсубиси Лансер 9. Принцип действия прост: металлический патрон снабжен нихромовой нитью, нагревающейся при смыкании контактов. Последнее происходит при нажатии на кнопку. При нагревании до нужной температуры реле размыкает контакты. При частом использовании прикуриватель перестает работать правильно. Распространенными причинами поломки являются:
- Перегорание предохранителя. Деталь предусмотрена для безопасности пользования устройством. При повышении силы тока до 15 и более ампер она перегорает. Подобное происходит при подключении к прикуривателю нескольких приборов, мощность которых превышает сопротивление предохранителя. В таком случае требуется замена детали.
- Ухудшение контакта патрона с посадочным местом. Подобное наблюдается при появлении оксидной пленки на поверхностях металлических элементов. Кроме того, со временем гнездо расшатывается, усики подвергаются коррозии. Для устранения неисправности нужно снять прикуриватель, вернуть контактам нужное положение, зачистить их наждачной бумагой или обработать антикоррозионным составом.
- Короткое замыкание или обрыв электрической цепи. Такую поломку можно заподозрить, если не работает прикуриватель Лансер 10, или часто перегорают предохранители. Для выявления неисправности используют универсальный тестер, который переводят в режим измерения сопротивления. Прибором проверяют каждый провод, идущий к прикуривателю.
- Поломка лампочки подсветки. Посадочное гнездо окружено светящимся кольцом. Установленная в нем лампа со временем выходит из строя. В таком случае требуется замена. Также нужно проверить предохранитель номер 21 в моторном отсеке, отвечающий за подсветку салона.
Где находится предохранитель
При выходе прикуривателя из-строя в первую очередь проверяют эту деталь. Установочный блок в Мицубиси находится в левой части рулевой колонки. Здесь же расположено место для хранения мелких предметов.
Как проверить
Чтобы вынуть и осмотреть деталь, открывают крышку бардачка. На задней стенке ящика находится пинцет, облегчающую процесс удаления предохранителей, а также 2 запасных детали на 20 и 30 А. Осматривают элемент номер 22, отвечающий за работу автоприкуривателя. При наличии признаков перегорания выполняют замену.
Замена
Если не работает прикуриватель Lancer 10, устанавливают новый предохранитель. Нельзя заменять деталь проволокой, монетой, металлической пластиной. Запрещено устанавливать элементы номиналом более 15 А — это становится причиной короткого замыкания и пожара.
Если проблема в самом прикуривателе
Если защитный элемент не имеет признаков повреждения, требуется ремонт или замена самого устройства.
Как снять прикуриватель
Демонтаж блока выполняют следующим образом:
- Получают доступ к моторному отсеку. Снимают минусовую клемму находящегося здесь аккумулятора. Это исключит выход электрической цепи из строя во время ремонта.
- Вынимают пепельницу, которая расположена на центральной консоли. Отсоединяют ручку коробки передачи, получая возможность снятия накладки.
- Приподнимают декоративную планку. Отключают контакты от прикуривателя. Переворачивают накладку. Затем нужно найти гайку, удерживающую 2 пластины. Ее вывинчивают, металлические элементы демонтируют.
- Отсоединяют провод, разгибают фиксаторы, вынимают автоприкуриватель из посадочного места.
Ремонт
После разборки устройства оценивают целостность проводки и других его элементов. Нередко повреждается или перегорает кабель, питающий конструкцию. При подозрении на такую поломку разбирают заднюю часть. Удаляют перегоревший провод, заводят в технологическое отверстие новый медный кабель. Собирают устройство, выполняя все действия в обратном порядке.
Замена детали на новую
При невозможности ремонта блок заменяют полностью. При этом необязательно использовать оригинальное устройство. Для Лансер предназначено несколько вариантов деталей, стоимость которых составляет 500-1000 руб.
-
Читайте также:
От покупки слишком дешевой запасной части стоит отказаться.
При изготовлении применяют дешевые материалы, снижающие срок службы изделия. Деталь должна быть правильно упакована, что исключает возможность повреждения при транспортировке.
Схема подключения
Если сгорел предохранитель или возникла другая поломка, при разборке запоминают либо переносят на чертеж распиновку прибора. К прикуривателю идет 3 кабеля — 2 плюсовых, 1 минусовой.
Положительный провод красного цвета подключается к аккумулятору. Сила тока не должна превышать 15 А. Желтый плюсовой кабель соединяется с лампой подсветки, черный отрицательный — подключается к корпусу прикуривателя. Обратный конец подсоединяют к кузову автомобиля.
Замена блока салонных предохранителей
Последовательность замены блока предохранителей в салоне:
- Отстегнуть держатель блока предохранителей.
- Вынуть плату блока предохранителей из держателя.
- Отключить разъемы от блока предохранителей. Для простоты дальнейшего монтажа их необходимо пометить и предварительно (до снятия) сфотографировать места установки.
Если после визуального осмотра блоков предохранителей обнаружатся трудно устранимые неисправности, данный блок необходимо заменить на контрактный либо новый.
Стоимость контрактного блока предохранителей от 1.000 рублей.
