Opel Astra H — третье поколение легкового автомобиля компактного класса Опель Астра, выпускался в 2004, 2005, 2006, 2007, 2008, 2009 году как с бензиновыми так и дизельными двигателями. За это время автомобиль прошел рестайлинг. В нашей статье вы найдёте места расположения блоков управления, подробное описание блоков предохранителей и реле Опель Астра h, их схемы и фото примеры исполнения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания полное руководств по ремонту и обслуживанию опель астра аш.
Назначение элементов в блоках Вашего Opel Astra H может отличаться от представленного и зависит от года выпуска, страны поставки и уровня электронного оснащения.
Блок под капотом
Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.
Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)
Фото — схема
Описание предохранителей
| FB1 | 50А Электрогидравлический жесткий верх HT |
| FB2 | 80А Дизель (Контроллер времени накаливания) |
| FB3 | 80А ЭГУР |
| FB4 | 30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH |
| FB5 | 80А на REC / Задний блок предохранителей |
| FB6 | 80А на REC / Задний блок предохранителей |
| F1 | 20А Антиблокировочная система тормозов (ABS) |
| F2 | 30А Антиблокировочная система тормозов (ABS) |
| F3 | 30А Система обогрева, вентиляции салона, климат-контроль (HVAC) |
| F4 | 30А Система обогрева, вентиляции и кондиционирования (HVAC) |
| F5 | 30/40А Вентилятор системы охлаждения 1* |
| F6 | 30/40А Вентилятор системы охлаждения 2* |
| F7 | 10А Омыватели стекол 20A (без REC) Центральный замок ZV |
| F8 | 15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA |
| F9 | 25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125) |
| F10 | 7.5A На диагностический разъем DIAG |
| F11 | 7.5A Приборы |
| F12 | 5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV |
| F13 | 15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125) |
| F14 | 30А Стеклоочиститель ветрового окна |
| F15 | 30А Стеклоочиститель окна двери |
| F16 | 5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх |
| F17 | 25А Подогрев топливного фильтра (дизельные модели) |
| F18 | 25А Стартер |
| F19 | 30А Электронное оборудование коробки передач |
| F20 | 10А Кондиционер / Звуковой сигнал (K4_X125) |
| F21 | 20А Электронное оборудование двигателя |
| F22 | 7,5А Электронное оборудование двигателя |
| F23 | 10А Система адаптивного света фар (AFL), регулирование угла наклона фар |
| F24 | 15А Топливный насос |
| F25 | 15А Электронное оборудование коробки передач |
| F26 | 10А Электронное оборудование двигателя |
| F27 | 5А Усилитель рулевого управления |
| F28 | 5А Электронное оборудование коробки передач |
| F29 | 7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic |
| F30 | 10А Электронное оборудование двигателя (катушки зажигания) |
| F31 | 10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56) |
| F32 | 5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления |
| F33 | 5А Система адаптивного света фар (AFL).Регулирование угла наклона фар |
| F34 | 7,5А Блок управления модуля рулевой колонки |
| F35 | 20А Информационно — развлекательная система |
| F36 | 7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель |
В одном из вариантов исполнения за работу прикуривателя отвечает предохранитель номер 36 на 15А. В остальных случаях, смотрите блок в багажном отделении.
Назначение реле
- К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
- К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
- К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
- К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
- К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
- К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
- К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
- К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
- К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
- К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
- К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
- К9 (K1_X125) Стартер (FE18, K3_X125)
- К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
- К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
- К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
- К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
- К13 (K10_X125) Топливный насос (FE24)
- К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

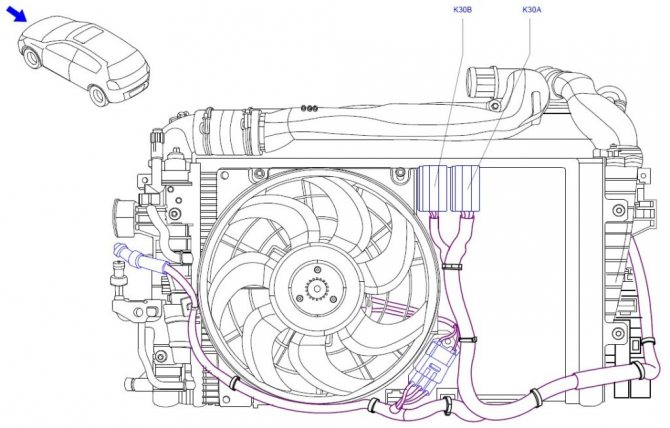

Отдельные элементы реле могут находится вне основного блока, например:
- K30A Реле — вентилятор радиатора (FE5, FE6)
- K30B Реле — вентилятор радиатора (FE5, FE6)
- K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
- K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)
Зачем нужны предохранители Опель Астра H
Предохранители Опель Астра H нужны чтобы размыкать электрическую цепь, которая подверглась перегрузке. Проще говоря, если сила тока в цепи увеличилась, то предохранитель перегорает, соответственно цепь размыкается. Это нужно, чтобы предотвратить короткое замыкание, которое может привести к поломке всей электроники в машине, и даже к пожару. А блок создан для удобства автовладельца. Ведь если бы предохранители были разбросаны по всей схеме, то было бы весьма трудно их заменять. Благодаря тому, что все они собраны в одном месте, не приходится искать по всей машине, где находится нужный.
Читайте также:

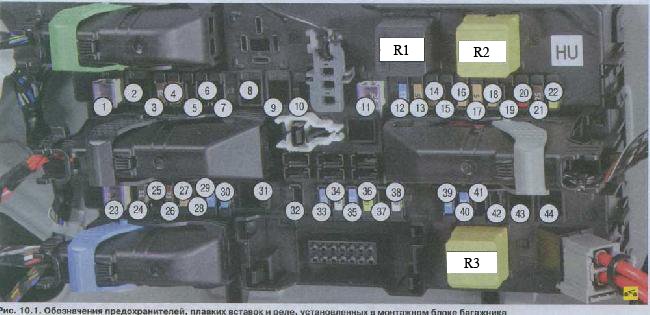

Блок в багажном отделении
Расположен за левой обшивкой салона.
Вариант 1
Схема
Обозначение
| 1 | 25/30А Электропривод управления передними стеклоподъемниками |
| 2 | Не используется |
| 3 | 7,5А Комбинация приборов |
| 4 | 5А Обогрев/ кондиционер/ климат-контроль (HVAC) |
| 5 | 7,5А Подушки безопасности |
| 6 | Не используется |
| 7 | Не используется |
| 8 | Не используется |
| 9 | Не используется |
| 10 | Не используется |
| 11 | 25А Обогрев заднего стекла (стекла окна двери задка) |
| 12 | 15А Стеклоочиститель окна двери задка |
| 13 | 5А Система помощи при парковке |
| 14 | 7,5А Система кондиционирования воздуха |
| 15 | Не используется |
| 16 | 5А Система опознавания занятости сиденья/ система Open-Start |
| 17 | 5А Датчик дождя/ датчик качества воздуха/ система контроля давления в шинах/ внутреннее зеркало заднего вида |
| 18 | 5А Приборы /переключатели |
| 19 | Не используется |
| 20 | 10А Система динамического управления амортизаторами (CDC) |
| 21 | 7,5А Обогрев наружных зеркал заднего вида |
| 22 | 25А Верхний люк |
| 23 | 25/30А Электро стеклоподъемники задних дверей |
| 24 | 7,5А Диагностический разъем |
| 25 | Не используется |
| 26 | 7,5А Электропривод складывания наружных зеркал |
| 27 | 5А Ультразвуковой датчик, система противоугонной сигнализации |
| 28 | Не используется |
| 29 | 15А Прикуриватель, передняя розетка |
| 30 | 10А Задняя розетка для подключения дополнительных электроприборов |
| 31 | Не используется |
| 32 | Система Open & Start |
| 33 | Не используется |
| 34 | 25А Верхний люк |
| 35 | 10А Задняя розетка для подключения дополнительных электроприборов |
| 36 | 20А Розетка тягово — сцепного устройства |
| 37 | 5А Освещение салона |
| 38 | 30А Центральный замок, вывод «30» |
| 39 | 15А Обогрев левого переднего сиденья |
| 40 | 15А Обогрев правого переднего сиденья |
| 41 | Не используется |
| 42 | Не используется |
| 43 | Не используется |
| 44 | Не используется |
- K2 (K3_X131) Реле — обогрев заднего окна, зеркал (на FR11, FR21), (от FB5, FB6)
- K3 (K1_X131) Реле — вывод 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20)
- K4 (K2_X131) Реле — вывод 15a (на FR39, FR40)
За работу прикуривателя отвечает предохранитель номер 29 на 15А, а за дополнительные розетки 30 на 10А.

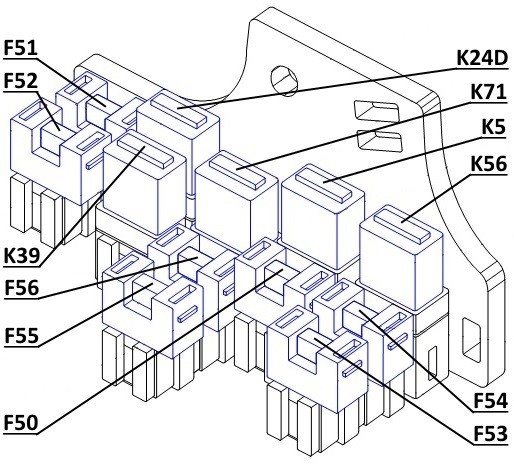

Вариант 2
Схема
Расшифровка схемы
| F50 | 10А Кондиционер AC (на реле K5) |
| F51 | 15А Противотуманные фары (передние) (на реле K39) |
| F52 | 15А Дополнительное гнездо (задний прикуриватель) ACS |
| F53 | 7.5A Обогрев зеркал |
| F54 | 30А Стеклоподъемники передние FHF |
| F55 | 30А Стеклоподъемники задние FHR |
| F56 | 7.5A Задние фонари (на K71), Замок без ручки (на K24D) |
| K5 | Реле — компрессор, кондиционер (FE33, F50) |
| K24D | Реле мертвой блокировки (F56) |
| K39 | Реле — противотуманная фара, передняя (F51) |
| K56 | Реле — стеклоочиститель, заднее окно (FE31, FE33) |
| K71 | Реле – фонарь заднего хода (F56, FE33) |
Как определить неисправность
Опель Астра H может похвастать достаточно большим количеством электроприборов. Поэтому в случае отказа работы одного или нескольких из них, первым делом надо проверить предохранители. Определить неисправный не составит труда, в центре он будет почерневшим, возможно слегка оплавленным, и металлический контакт в середине будет разорван. Для замены не нужны специальные предохранители именно для Opel Astra, эта деталь универсальна, и стоит недорого. Главное, не ошибиться с силой тока. На самой детали будет написано количество ампер. Помимо этого поможет схема в руководстве по эксплуатации Опель Астра H и цветовая идентификация:
- деталь фиолетового цвета выдерживает 3А,
- бежевого – 5А;
- коричневого – 7.5А;
- красного – 10А;
- синего – 15А;
- желтого – 20А;
- прозрачного – 25А;
- зеленого – 30А;
- розового – 40А.
Перегорают предохранители чаще всего из-за неправильной эксплуатации автомобиля. Например, при замерзании жидкости омывателя стекла или фар, водитель начинает неоднократно нажимать на подрулевой лепесток управления омывателем. Жидкость не прокачивается, электричество в цепи растет, соответственно деталь перегорает. Такой же результат ждет прикуриватель, если вставить в него сразу несколько электрических приборов, либо один слишком мощный. Также часто страдает предохранитель фар ближнего света, потому что используют неподходящую лампу.
Opel Astra H представляет собой популярную модель бюджетных седанов, которые выпускал немецкий концерн в период 2004-2009 годов. Данный автомобиль приобрел большую популярность практически по всем регионам РФ благодаря качественной сборки кузова и относительно надежного силового агрегата.
-
Читайте также:
Тем не менее для надлежащей работы автомобиля требуется своевременно обслуживать технику, в частности следить за состоянием проводки и правильно менять предохранители.
Меры предосторожности при замене предохранителей
Когда есть все необходимое для того, чтобы самостоятельно выяснить причину неисправности авто, нужно быть предельно аккуратным при вмешательстве в блок предохранителей. Ведь их замена подразумевает соблюдение ряда мер предосторожности:
- Перед тем как открывать крышку предохранительного блока, следует выключить мотор и отключить зажигание.
- Все операции следует проводить аккуратно.
- Предохранители извлекаются осторожно.
- Не нужно надеяться лишь на визуальный осмотр предохранителя, его также необходимо проверить приборами.
- Перед тем как заниматься самостоятельной диагностикой и заменой предохранителей, следует внимательно изучить информацию о том, какой предохранитель за что отвечает.
- Новый предохранитель должен соответствовать требованиям и рекомендациям автомобильного производителя, которые предъявляются к техническим параметрам устройства.
Вышеперечисленные меры предосторожности позволят не только «бескровно» починить автомобиль и заменить вышедшие из строя предохранители, но и обезопасить ремонтирующего от удара током, а автомобиль — от возгорания. Игнорирование же вышеперечисленных рекомендаций может вызвать возгорание проводки транспортного средства, а также достаточно серьезные повреждения от электричества.
При этом не стоит оставлять без внимания и откладывать замену сгоревших предохранителей. Если ездить с неисправными предохранителями, то при следующем скачке напряжения велик риск, что системы автомобиля, которые остались без защиты, выйдут из строя. А их замена гораздо дороже, чем замена предохранителей.
Процесс снятия и замены
Блок, описываемый в этой статье, имеет свойства сгорать, либо же отдельные части требуют замены. Как определить, что нужно удалить, а что поставить новое?
Автолюбители зачастую используют такой простой метод, как просто вытащить объект, просмотреть его на свету и если никаких существенных повреждений нет, поставить его на место. Ни в коем случае нельзя проверять детали таким методом, как в автомобиле Opel Astra H, так и во всех остальных! Данный способ является очень ненадёжным и сомнительным! Ведь такие процессы, как перегорелая перемычка или окислившаяся деталь невозможно выявить на глаз.
Блок предохранителей в салоне
Существует метод, которым нужно проверять целостность детали в авто Opel Astra. Ничего не нужно вынимать. Включите цепи, которые не работают (это могут быть и печка, и свет, либо же магнитофон или габариты). Далее проверяйте пробником напряжение, сначала на одном конце, потом на другом. Допустим, на одном конце (выводе) напряжение есть, а на другом нет. В таком случае запчасть испорчена. Данная проверка в автомобиле осуществляется очень быстро – в течение одной минуты.
Заменить сгоревшую деталь нужно на такую же по номиналу. Номинал увеличивается только тогда, когда вы добавляете еще что-то на цепь, которая сгорела. Как же правильно установить новую деталь в блок? Устанавливаются они по аналогии со старыми. Единственное, что новые запчасти желательно проверить перед тем, как заменить. Есть способ, подходящий для любых систем, неважно расположены они в моторном отсеке или возле прикуривателя. Благодаря ему вы быстро проверите элемент на качество, чтобы ваш автомобиль Opel Astra H не пострадал.
-
Читайте также:
Итак, к концам новой детали примотайте провода и один к плюсу, другой к минусу.
Задний блок предохранителей
Таким образом, произойдёт короткое замыкание. Если деталь полностью перегорела, то партия действительно качественная и можно продолжить установку. А если элемент начал плавиться, то эту партию нежелательно устанавливать. В ситуациях перенапряжения внутри машины, они также будут плавиться, и это сулит тем, что вместе с ними будет плавиться электропроводка, что приведёт к серьёзным последствиям. Так что внимательно выбирайте предохранители, своевременно делайте проверку и берегите свой автомобиль Opel Astra H.
