Иногда даже опытный водитель встает в тупик при вопросе, как на Хендай Солярис найти предохранитель подогрева сиденья или любой другой из нескольких десятков, установленных на корейском автомобиле. Схема размещения есть в технической документации, но иногда необходимо быстро вспомнить и найти элемент, не обращаясь за помощью.

Просто замена одной небольшой детали способна предотвратить серьезный ремонт агрегата. Замена занимает не более 10-15 минут, даже при работе с блоком силовых предохранителей.

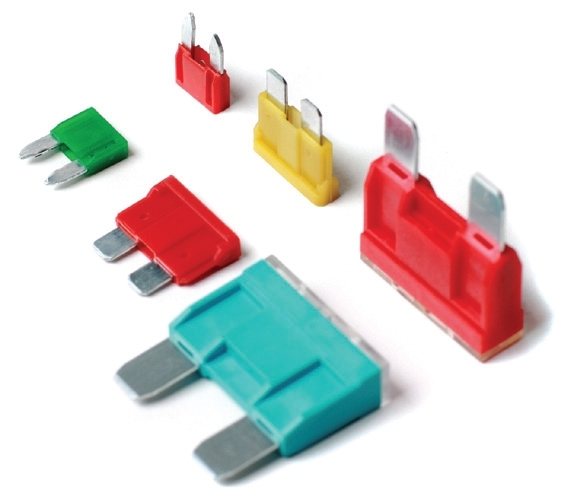

Что такое предохранитель?

Предохранитель защищает электроцепи устройств автомобиля от избыточного напряжения, которое могло бы расплавить провода и вызвать пожар в салоне. При превышении допустимого напряжения предохранитель перегорает и расплавляется, и ток прекращает поступать по проводам.

Поэтому отказ в работе любого из устройств, от подогрева сидений до кондиционера, может быть вызван только выходом его из строя. Простая замена небольшого элемента полностью восстановит штатную работу.

Нельзя однозначно ответить на вопрос, какие предохранители Хендай Солярис наиболее важны? Некоторые из них отвечают за периферийные и сервисные системы, некоторые – за работу основных систем, но нельзя допускать выхода из строя ни одного.

Регулярная проверка каждого и своевременная замена помогут избежать проблем. Иногда перегоревший предохранитель свидетельствует о наличии серьезных проблем с электропитанием, поэтому выход из строя нескольких подряд может стать причиной для проведения внеочередного техосмотра автомобиля.

Продаются предохранители блоками, по 10 штук, это удобно, их можно сразу приобретать в комплекте, который будет расходоваться длительное время.

Где расположены предохранители в салоне и в капоте?

Блок предохранителей устройств салона находится в самом салоне автомобиля, на стороне водителя, слева от руля. Блок закрыт пластиковой крышкой, которая легко открывается рукой. Чтобы увидеть схему, необходимо открыть крышку отсека.

Схема представляет собой таблицу, в которой пиктограммами изображены устройства и даны указания по их номиналам, практически у всех сила тока равна 10-15 А. Для удобства они снабжены и буквенно-цифровыми обозначениями, которые помогут сориентироваться автовладельцу, определив соотношение между обозначением на схеме и расшифровкой, данной в технической документации.

Следует иметь в виду, что в желтом фиксаторе в середине блока установлено одновременно 2 предохранителя.

Так, под символом F2 скрывается защита системы работы электронного ключа, F5 управляет всем электрооборудованием кузова, F7 – кондиционером, F17 – обогревом передних сидений. На схеме будет отмечено его расположение на блоке.

Таким образом на блоке предохранитель подогрева сидений будет находиться в верхнем ряду, вторым справа. На самих предохранителях их номера не написаны, только номинал, ориентироваться придется по предлагаемой схеме. Красные имеют номинал в 10 А, синие – в 15 А, желтый (один) в 20 А и белые – в 25 А.

Если у автовладельца есть несколько уже приобретенных деталей разных номиналов, при перегорании водитель сможет заменить их самостоятельно, не теряя времени на обращение в магазин. Перегоревшая деталь просто расплавляется со стороны небольшой пластиковой пластинки сбоку и сверху, что можно установить при визуальном осмотре.

Помимо основных есть и дублирующие, запасные реле, они скрываются под номерами F3,13,36. Также в салоне расположены предохранители длительной стоянки, они имеют существенно больший размер и желтый цвет.

Электрика капота и багажника зависит от блока, который находится в моторном отсеке. Он представляет собой небольшой пластмассовый ящик, на крышке которого будет находиться схема расположения защитных устройств.

Она менее понятна, некоторые детали обозначены крупнее, некоторые – менее ярко. Номинал элементов колеблется от 10 до 125 А, соответственно, различны и размеры деталей.

Всего в блоке в капоте расположен 41 предохранитель, среди них:

• F1 – управление электроусилителем рулевого колеса;
• F3 – обогрев заднего стекла;
• F7 – механизм работы дворников;
• F9 – клапан подачи масла;
• F13-14 – передние фары;
• F28 – главное реле моторного отсека.

У моделей 2021 года есть и еще один небольшой блок, в котором расположены предохранители, отвечающие за обогрев дворников. Небольшая пластиковая коробочка находится левее центра капота.

Замена предохранителей, расположенных в моторном отсеке

Операция по замене проводится в случае выхода из строя предохранителя или реле, расположенных в блоке моторного отсека. Автовладельцу потребуется новая деталь ответствующего номинала, перчатки и пинцет для ее извлечения.

Алгоритм проведения работ:

• отсоединить минусовую клемму от аккумулятора, подождать не менее 10 минут;
• освободить доступ к блоку, отжав две пластмассовые защелки;

• снять черную пластмассовую крышку блока;

• найти нужный элемент, сначала определив его местонахождение на схеме, а потом найти на блоке. Обнаружить перегоревший можно будет по расплавленной перемычке;

• осторожно пинцетом извлечь деталь;

• вставить взамен сгоревшей новую.

В штатной комплектации в блоке установлены предохранители с короткими контактами, но, если именно такой приобрести не удалось, его можно заменить на более популярную в продаже деталь с длинными контактами.

В моторном блоке могут выйти из строя и предохранители большего размера, они имеют, в зависимости от номинала, синий или белый цвет. Такой элемент легко извлекается пальцами – стоит только потянуть за пластмассовый корпус. Также руками ставится новый.

Заменяются этим же способом и вышедшие из строя реле. Важно, что одновременно с заменой необходимо установить причину неисправности, проверив все провода системы, за которую отвечает элемент.

Все работы с блоком, расположенным в капоте, нужно проводить в гараже или при ясной погоде, дождевая вода, конечно, не повредит контактам, но лучше не рисковать.

Как снять блок предохранителей на Хендай Солярис?

Технический процесс снятия и замены не сложен, его можно подробно рассмотреть на видео, в котором механики осветят все тонкости работы и техники безопасности. Несколько сложнее, чем обычные или салонные, меняются силовые предохранители.

Их блок заменяется только целиком, для этого изначально его нужно демонтировать. Для проведения работ по снятию блока главного предохранителя в капоте Hyundai Solaris необходимо:

• отвинтить гайку крепления блока головкой на 10;
• со шпилек осторожно снять наконечники обоих проводов;
• блок силовых предохранителей рукой вынимается из монтажного блока и заменяется на новый.

Расположение предохранителей, плавких вставок, реле и их замена Hyundai Solaris
