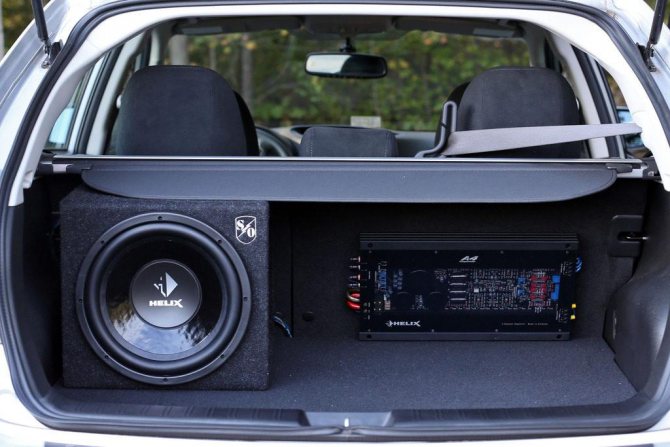

Сабвуфер является хорошим дополнением к акустической системе автомобиля. Но стоит учесть, что покупка дорого сабвуфера не гарантирует качественное звучание, т. к. это устройство нуждается в правильной настрйоке. Чтобы подключить и настроить сабвуфер должным образом, необходимо не только обладать хорошими слухом, но и глубокими знаниями теории автозвука.

Конечно, перед тем, как настроить сабвуфер в машине, лучше всего обратиться за помощью к специалистам, а тем автолюбителям, которые хотят сделать это самостоятельно будет полезна эта статья.

С чего начать настройку сабвуфера?

Настройка сабвуфера начинается с момента изготовления короба. Изменяя характеристики короба (объём, длину порта) можно добиться разного звучания. При этом нужно заранее знать, какие аудиофайлы будут преимущественно воспроизводиться в машине, а также какой усилитель будет подключаться к аудиосистеме. Когда сабвуфер уже поставляется в корпусе производителя, то гибкость настройки, конечно, ограничена, хотя при наличии необходимых знаний желаемого качества звука добиться вполне возможно.

Один из важных факторов влияющий на качество звука это усилитель, советуем ознакомиться со статьей «Как выбрать усилитель».

Настройка LPF (lowpassfilter) фильтра

Для начала необходимо настроить низкочастотный фильтр (LPF). Каждый сабвуфер на сегодняшний день имеет встроенный LPF-фильтр. Фильтр позволяет выбрать порог, при котором он начинает блокировать высокие частоты, что позволяет естественно смешать сигнал сабвуфера с сигналом других динамиков.

Установка фильтра, как и настройка активного сабвуфера, состоит из множества экспериментов – определенной правильной «формулы» попросту не существует.

Сабвуфер предназначен для воспроизведения низких частот, петь он не умеет это задача динамиков. Благодаря фильтру низких LPF частот мы можем заставить сабвуфер играть тока басс. Вам нужно удостовериться в том, чтобы значение фильтра не был установлено слишком высоко, и сабвуфер не перекрывал вуферы ваших полно диапазонных динамиков. Это может привести к излишнему акценту на одном диапазоне частот (скажем, около 120 Гц) и нечеткости звучания акустической системы. С другой стороны, если вы установите фильтр слишком низко, т. к. в таком случае может быть слишком большая разница между сигналом сабвуфера и сигналом динамиков.

Диапазон воспроизведения сабвуфера как правило от 60 до 120. Попробуйте для начала установить LPF-фильтр на частоте 80 Гц, а затем протестировать звучание. Если оно вам не понравится, регулируйте переключатель, пока динамики не зазвучат так, как вы хотите. На самой магнитоле фильтр необходимо отключить.

Настройка сабсоника

Дальше необходимо привести в действие инфразвуковой фильтр, который называется «сабсоник». Сабсоник блокирует сверхнизкие частоты, которые естественным образом возникают в некоторых песнях. Вы не можете услышать эти частоты, так как они существуют ниже порога восприятия человеческого слуха. Но если они не обрезаны, сабвуфер будет тратить дополнительную энергию на их воспроизведение. Блокируя инфранизкие частоты, устройство сможет более эффективно воспроизводить именно те частоты, что находятся в пределах слышимого диапазона. Более того, в таком случае исключается выход из строя катушки сабвуфера из-за ускоренного движения диффузора.

Для чего нужен Bassboost?

Многие усилители также включают переключатель Bassboost, которые может увеличить мощность сабвуфера за счет выставления определенной частоты. Некоторые автомобилисты используют переключатель, чтобы сделать звук более «насыщенным», хотя, как правило, его применяют для равномерного распределения басов. Если поставить переключатель на максимальное значение, то сабвуфер может сгореть, однако, выключать Bassboost, полностью также не стоит, т. к. в таком случае басов совсем может быть неслышно.

Настройка входной чувствительности (GAIN)

Некоторые автомобилисты не понимают, как правильно настроить входную чувствительность. Входная чувствительность показывает, какой сигнал можно подать на вход, чтобы получить номинальную мощность на выходе. Ее необходимо отрегулировать для нормализации напряжения входного сигнала.

Очень важно правильно настраивать входную чувствительность, так это поможет избежать искажения сигнала, плохого качества звука либо же повреждения динамиков.

Чтобы настроить «GAIN», понадобиться

1. цифровой вольтметр, который может измерять значения напряжения переменного тока;
2. тестовый CD или файл, на который записана синусоида с исходным уровнем 0 децибел (очень важно не использовать ослабленный испытательный сигнал);
3. инструкция к сабвуферу, в которой указано допустимое выходное напряжение.

Для начала необходимо отсоединить провода колонок от сабвуфера. Дальне нужно убедиться, что на головном устройстве выключены басы, эквалайзеры и другие параметры, чтобы получить чистый звук. Уровень входной чувствительности при этом должен быть минимальным.

Убедитесь, что цифровой вольтметр может считывать напряжение переменного тока и подключите его к разъемам для динамика на колонках (закрепить его можно с помощью отвертки). После этого придется поворачивать «крутилку» чувствительности до тех пор, пока вольтметр не покажет необходимое значение напряжения, что было указано в характеристиках.

Далее на сабвуфер необходимо подать записанный аудиофайл с синусоидой время от времени изменяя громкость аудиосистемы до появления помех. В случае появления помех громкость необходимо восстановить до прежнего значения. Точно таким же образом проходит настройка чувствительности. Для получения наиболее точных данных можно использовать осциллограф.

Акустическая фаза

Большинство сабвуферов имеют переключатель на задней панели под названием «Phase», который можно ставить в позицию 0 или 180 градусов. С точки зрения электрики, это вторая самая простая вещь после переключателя “вкл / выкл”. Если установить переключатель питания в одну сторону, то два проводника будут передавать сигнал от выхода до остальной электроники в одну сторону. Достаточно щелкнуть переключателем, и два проводника поменять позицию. Это означает, что форма звука будет перевернута (именно это имеют в виду инженеры, когда они говорят о движении задним ходом фазы, или переключение его на 180 градусов).

Но что получают в результате настройки фазы обычный слушатель?

Дело в том, что с помощью манипуляций с фазовым переключателем,можно добиться наивысшеговосприятиясредних и верхних басовво время прослушивания. Именно благодаря фазовращателю можно добиться всех басов, за которые вы заплатили.

Кроме того, фазовая настройка моноблокапомогает добиться именно фронтального звучания. Часто бывает так, что звучание распределено неравномерно по салону (музыку слышно только из багажника).

Задержки

Сабвуферам свойственно иметь небольшие задержки, при этом они прямо пропорциональны размер дистанции. Например, колонки американского производителя Аудиссей преднамеренно выставляют большее расстояние, чтобы предотвратить эту задержку. Стоит отметить, что настройка усилителя под сабвуферручным способом возможна только при наличии внешнего процессора, либо же встроенного процессора. Признаком того, что сабвуфер провоцирует задержки можно считать запаздывающие басы, которые иногда портят звучание. Целью настройки задержки является достижение одновременного воспроизведения сабвуфера и передней акустики (нельзя допускать, чтобы звук отставал хотя бы на пару секунд).

Настройка «сабсоника»

После необходимо задействовать фильтр, который называют «сабсоник». По-сути, это фильтр высоких частот, работающий в суббасовой области. Проще говоря, он отрезает от сигнала инфранизкие частоты и пропускает все, что выше. Сабсоник есть не на всех усилителях. Но если ваш динамик работает в акустическом оформлении ФИ или ЧВ, то и усилитель надо выбрать такой, в котором есть такой фильтр.

Зачем он нужен «сабсоник»? Дело в том, что сабвуферный динамик будет пытаться воспроизвести и частоты, лежащие за пределами слышимого диапазона, например 20-25 Гц и ниже. На таких частотах ход диффузора увеличивается, что может привести к выходу катушки из зазора и её повреждению. Сабсоник отрезает всю «инфру» и не позволяет динамику превысить ход. К тому же, качество воспроизведения нужного басового диапазона только улучшается, а громкость увеличивается.

Настраивать «сабсоник» следует примерно на 5 Гц ниже частоты настройки порта фазоинвертора. Например, если частота его настройки 35 Гц, то настраивать сабсоник надо на 30 Гц. Чтобы сделать это, нужно включить переключатель и вращать «крутилку» до требуемых цифр.

Быстрая настройка усилителя

КАК РАБОТАЕТ ГЕЙН (Gain / Level)

Почему важно состыковать сабвуферы и мидбасом правильно?

Если сабвуфер будет плохо состыкован с мидбасом, то звук будет некачественным и неполноценным. Особенно это заметно на низких частотах, когда вместо чистых басов получается какая-то несуразица. Иногда возможны и такие плачевные варианты, кода звук из сабвуфера вообще будет играть независимо. На самом деле, это касается всех видов музыки, а не только скажем, классики или рок-музыки, где наблюдается игра «живых» музыкальных инструментов.

Например, в треках, что относят к столь популярному среди молодежи жанру EDM, наиболее яркие басы находятся именно на стыке с мидбасом. Если состыковать их неправильно, то низкочастотные громкие басы в лучшем случае уже будут не столь впечатляющими, а в худшем – будут едва слышны. Так как настроить усилитель необходимо на одинаковую частоту, рекомендуется пользоваться анализатором звукового спектра для получения наиболее точных данных.

Что в итоге

Как видно, настройка сабвуфера в машине является важным и ответственным этапом. При этом нужно понимать, что даже если все компоненты подобраны правильно (усилитель, саб, провода и т.д.), без соответствующей настройки сабвуфер может звучать слишком тихо или громко.

Рекомендуем также прочитать статью о том, . Из этой статьи вы узнаете об особенностях подключения магнитолы в автомобиле своими руками.Также сам может не отыгрывать весь частотный диапазон, воспроизводить бас с искажениями, плохо сочетаться с фронтальной акустикой и т.п. Чтобы получить качественное звучание, выше мы рассмотрели, как настроить сабвуфер, обращая внимание на срезы по частотам, фазу, настройки фильтров и т.д.

Сабвуфер является хорошим дополнением к акустической системе автомобиля. Но стоит учесть, что покупка дорого сабвуфера не гарантирует качественное звучание, т. к. это устройство нуждается в правильной настрйоке. Чтобы подключить и настроить сабвуфер должным образом, необходимо не только обладать хорошими слухом, но и глубокими знаниями теории автозвука.

Как понять, что вы настроили сабвуфер правильно?

Если сабвуфер подключен правильно, то людям, находящимся в машине, его попросту неслышно, т. к. он не должен создавать помех основному сигналу. Если слушать музыку на низкой громкости, то может показаться, что не хватает низких частот. Отсутствие басов при невысокой громкости является верным признаком того, что сабвуфер был подключен правильно. Конечно же, не должно быть никаких шумов, искажений и задержек звукового сигнала, при этом нет разницы, какой тип оформления применяется. Процент басов в каждом треке должен быть разным, то есть воспроизведение полностью должно совпадать с исходным треком, записанным продюсером.

Следующая статья которую мы рекомендуем для прочтения называется «Как влияет на звук короб для сабвуфера».

Gain Level

Gain (чувствительность)часто путают с громкостью, но это не совсем правильно.

Gain (гейн) — это регулировка входной чувствительности усилителя для согласования с магнитолой. Но не будем забираться в дебри и рассмотрим эту настройку с точки зрения полезной для пользователя.

Иногда значение Вольт (V) указанное на регуляторе может ввести в заблуждение. Дело в том, что чувствительность измеряется в Вольтах. Чем меньше V — тем выше чувствительность — тем громче будет играть динамик и наоборот.

Для начала будет полезно посмотреть понятое видео про то, как работает гейн на усилителе:

• Качественная настройка сабвуфера в авто

Настройка гейна на слух (1 способ)

Имея хорошее сабовое звено, не пользуйтесь эквалайзером и различными басовыми улучшайзерами, забудьте про bassboost на усилителе — поэтому перед настройкой гейна проверьте чтобы все это было отключено!

Установите регулятор на минимум и включите музыку, которую вы обычно слушаете. Прибавляйте громкость магнитолы на 3/4 от максимума, услышав искажения в звучании саба раньше — остановитесь и убавьте громкость на пару делений. Переходите к усилителю. Попросите помощника медленно прибавлять регулятор гейна до появления новых искажений, а услышав их, остановите вращение и убавьте на 10 %.

Настройка гейна на слух (2 способ)

Если вы не доверяете своему слуху и боитесь во время не услышать изменения, тогда воспользуйтесь более точным способом — с помощью синусов.

Если вы настраиваете сабвуфер, то используйте 40 Гц, в случае если ваш корпус настроен выше 40 Гц или у вас закрытый ящик, тогда берите 50 Гц, (скачать синусы в разделе Загрузки). Для настройки гейна для усилителя мидбаса возьмите 315 Гц.

Синус или тон (в нашем случае) — тоновый сигнал определенной частоты, изменения в звучании которого вы легко услышите

Установите гейн на минимум, включите ваш синус и прибавляйте громкость магнитолы. При изменении звучания тонового сигнала остановитесь и убавьте на пару делений (выставьте ограничение максимальной громкости на это значение, если в вашей магнитоле есть такая функция). Переходите к усилителю. Аналогично первому способу прибавляйте гейн. При изменении звучания остановитесь и убавьте на 10%.

Настройка гейна с помощью мультиметра или осциллографа

Настройка уровня гейна с помощью приборов является грамотным и точным согласованием. При этом не напрягается ни динамик ни ваши уши. Подробно о такой настройке показано в видео на нашем Ютуб канале:

Обратите внимание, что при настройке с помощью мультиметра вы должны быть уверены в мощности, заявленной производителем усилителя.
