Как это работает?

Солнечный автомобиль использует для передвижения не привычный двигатель внутреннего сгорания, а электродвигатель, питающийся от аккумуляторов.

Первые автомобили на солнечных батареях были сконструированы в США, в середине прошлого века. Сама идея была чрезвычайно заманчивой, особенно, если учесть обилие солнечных дней в большинстве американских штатов. Проблемой стало отсутствие достаточно мощных АКБ, что на тот момент не позволило развивать создание солнцемобиля. Новые попытки изготовления авто на солнечных батареях датируются девяностыми годами прошлого века, когда появились более эффективные аккумуляторы. Необходимо понимать, какова была цель разработки солнечных автомобилей.

Основная причина — топливный кризис, начавшийся в связи с увеличением количества автомобилей. Рост цен на горючее, загрязнение окружающей среды и прочие отрицательные моменты вынудили инженеров искать альтернативные виды конструкции машин. Солнечные автомобили являются обычным средством передвижения, хотя широкого распространения они пока не получили.

Для того, чтобы понять, что такое солнечный автомобиль, надо рассмотреть его конструкцию. Прежде всего, рассмотрим, какой источник энергии используется в солнечных автомобилях. Это солнечный свет, падающий на крышу автомобиля, на которой размещены фотоэлектрические элементы — солнечные батареи. Они преобразуют свет в электрический ток, который накапливается в аккумуляторных батареях и расходуется на питание бесколлекторного электродвигателя. Управляет работой системы контроллер, который следит за режимом зарядки аккумуляторов, переключает их при необходимости и выполняет другие функции.

Солнечная батарея на автомобиле

ТК Донбасс — Солнечная сенсация- солнцемобиль!

Компания Hanergy готовит семейство электромобилей на солнечных батареях

Hanergy — это китайский энергетический холдинг, который занимается производством и установкой экологически чистых электростанций, работающих от возобновляемых источников энергии: воды, ветра или солнца. Компания существует с 1994 года, имеет множество филиалов и партнеров по всему миру, а ее штат превышает 15 тысяч сотрудников. В прошлом году у Hanergy появились интересы и в автомобильной сфере. Точнее, в электромобильной. Прошлой осенью компания представила первый прототип электромобиля на солнечных батареях, а теперь в Китае прошла масштабная презентация сразу четырех концепт-каров.

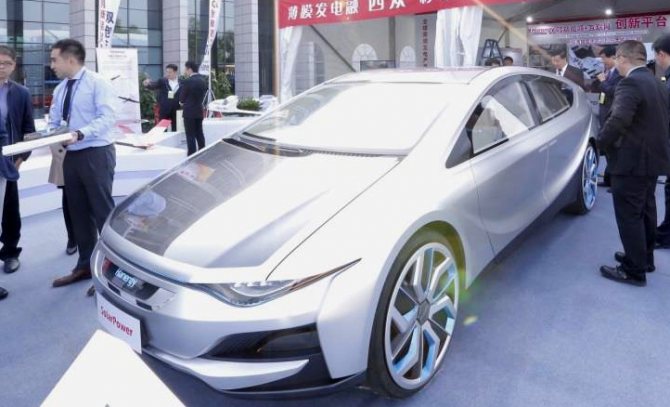

Прототип Hanergy 2015 года

Все они построены на оригинальной модульной платформе, которая предусматривает разные типы привода (в зависимости от компоновки кузова и предназначения машины электромотор можно установить на любой оси). Литий-ионный тяговый аккумулятор располагается между осями под полом салона, а на поверхности кузова находятся современные тонкопленочные солнечные батареи. По сравнению с традиционными кристаллическими они легче, имеют повышенный КПД, лучше работают в пасмурную погоду и при загрязнении, а из-за гибкой конструкции их проще интегрировать в кузов автомобиля. А самый существенный недостаток — цена. Четыре машины как раз призваны продемонстрировать широкие возможности этих технологии.

Hanergy Solar O — это однообъемный сити-кар, созданный по более-менее традиционным лекалам. Солнечные батареи встроены в крышу, передок и подъемные двери, а в багажнике могут поместиться два электроскутера.

Hanergy Solar O

Необычная форма кузова и в первую очередь крыши концепта Solar A продиктована желанием максимально увеличить горизонтальную площадь солнечных батарей. По задумке у хэтчбека массой 1,2 т вдобавок есть раскладные панели, поэтому на парковке общая площадь солнечной батареи достигает 7,5 квадратных метра.

Hanergy Solar A

Но это еще ерунда. Минивэн Solar L в длину достигает шести метров, как Rolls-Royce Phantom! У него огромный покатый хвост, а площадь солнечных элементов — почти десять квадратных метров! При этом заявленная масса машины — всего 700 кг.

Hanergy Solar L

Ну а Hanergy Solar R — это электрический спорткар. Грозного вида купе имеет солнечные батареи на крыше, капоте, дверях, а также вместо заднего стекла. Увы, динамические характеристики машин пока не сообщаются.

Hanergy Solar R

По заверениям разработчиков, за 5—6 часов солнечные батареи могут выработать энергию, которой хватит для того, чтобы электромобиль мог проехать около 80 км. Для городских поездок по маршруту дом—работа—магазин—дом этого достаточно. При этом система управления на основании прогнозов погоды подскажет, когда лучше заряжать машину и сколько времени займет восполнение заряда для требуемого пробега. А если энергии солнца недостаточно, то запасы электричества можно пополнить от розетки. Полной емкости аккумулятора должно хватить на 350 км пробега.

В Hanergy уверяют, что нынешние технологии изготовления тонкопленочных солнечных батарей позволяют иметь коэффициент фотоэлектрического преобразования до 31,6%, хотя в среднем по отрасли этот показатель составляет около 20%. А в планах — увеличение коэффициента до 42% к 2025 году. В разработке находятся и прозрачные солнечные батареи, которые можно будет «наклеивать» на стекла, заметно увеличивая общую площадь фотоэлементов.

Компания намерена начать производство электромобилей на солнечных батареях в 2021 году. Но не исключено, что весь этот автомобильный проект сделан лишь в рекламных целях, чтобы привлечь внимание публики. Ведь помимо энергетических проектов широкую известность компании Hanergy принес еще и крупный финансовый скандал: прошлой весной после долгих махинаций акции одного из подразделений холдинга (Hanergy Thin Film Power) на Гонконгской бирже за 24 минуты подешевели почти вдвое, разом снизив капитализацию на 19 миллиардов долларов! Какие уж тут электромобили.

Популярные действующие модели

Машина на солнечной батарее — привлекательная во всех отношениях идея, поэтому разработкой таких конструкций занимаются практически все известные производители. Среди наиболее известных моделей можно назвать:

Модель Ecletic

Это разработка французской компании Venturi, способная развивать скорость до 50 км/ч и обладающая запасом хода в 50 км. Мощность силовой установки — 22 л. с.

Astrolab

Это тоже детище инженеров компании Venturi, запас хода которой достигает 110 км, а скорость — до 120 км/ч при мощности двигателя 16 кВт.

Stella

Это разработка специалистов из Голландии. Инженеры Технологического университета в Эйндховене создали свою версию семейного электромобиля с запасом хода до 600 км. Машина обладает аккумуляторами повышенной емкости.

Solar World GT

Изделие швейцарской компании Green GT. Мощность силовой установки — 400 л. с., максимальная скорость — до 275 км/ч. До 100 км/ч машина разгоняется всего за 4 секунды.

Есть и российские разработки автомобилей на солнечных батареях, которые ведутся в Санкт-Петербурге. Направление перспективное и активно развивается во всех развитых странах мира.

Обзор солнцемобилей

Stella

Автомобиль был разработан в 2013 году командой студентов из Технологического университета Эйндховена (Голландия). Он был представлен как авто семейного типа, работающий исключительно за счет солнечного излучения. Суммарная площадь батарей, которые вырабатывают энергию для передвижения транспортного средства – 5,8 кв. м, скорость – до 125 км/час. При полном заряде аккумуляторной батареи машина проедет до 1000 км.

Основной материал корпуса – углеродистое волокно и алюминий, благодаря этому автомобиль получился легким и аэродинамичным. Вес без пассажиров – 375 кг. Транспортное средство оснащено инновационными устройствами, в том числе и необычной навигационной системой. Она следит за изменениями погодных условий и автоматически выбирает тот маршрут движения, по которому получит максимальное количество солнечного света. Фото автомобиля на солнечных батареях вы увидите далее.

Trev

Это транспортное средство было разработано австралийскими учеными в качестве пробного образца. Разработчики уверены в том, что в скором времени автомобиль Trev станет популярным средством передвижения. Изобретение проходит стадию регистрации, когда будут получены все необходимые документы – машины поступят в продажу.

Характеристики авто на солнечных батареях Trev:

• масса – 270 кг;
• время разгона до 100 км/час – 10 секунд;
• масса батареи – 44 кг;
• расстояние, которое машина проедет без подзарядки – 150 км;
• количество сидений – 2;
• бесшумный ход;
• есть большое багажное отделение.

Конструкция автомобиля обеспечивает пассажирам комфорт и безопасность. Источником энергии может быть как солнце, так и ветер.

Solar World Gt

Машина на солнечных батареях была создана в 2011 году разработчиками из Бохумского университета (Германия). По внешнему виду она напоминает легковое купе, в котором с комфортом смогут разместиться два человека и багаж. На крыше и бампере электромобиля расположены высокопроизводительные солнечные элементы, а во внутреннем отделении – аккумуляторы для накопления электричества. Скорость, которую способно развивать транспортное средство, – до 100 км/час.

В 2011 году работающая на солнечной энергии машина участвовала в ежегодной гонке World Solar Challenge в Австралии, но не выиграла ее. Зато она стала победителем в номинации «Лучший дизайн». После завершения гонки автомобиль отправился в кругосветное путешествие, за год он преодолел более 30 тыс. км.

Sono Sion

Это первый автомобиль на солнечных батареях, который будет запущен в серийное производство. Разработчики обещают сделать это в 2019 году. Созданием транспортного средства в течение трех лет занималась группа инженеров из Мюнхена.

На кузове электромобиля размещено 330 фотоэлементов. От неблагоприятных условий окружающей среды и механического воздействия они защищены поликарбонатным покрытием. Солнечные батареи способны обеспечить машине запас хода в 30 км. Время заряда встроенных аккумуляторов от солнечных панелей – 8 часов, от розетки – 1 час. Ожидаемая стоимость транспортного средства – 16 тыс. евро, батареи будут продаваться отдельно.

Venturi Astrolab

Гоночный автомобиль на солнечной батарее был разработан французской компанией Venturi, его стоимость составляет 90 тыс. евро. Транспортное средство обладает рядом характеристик, которые делают его подходящим вариантом для повседневной езды:

• асинхронный двигатель с воздушным охлаждением;
• аккумуляторные батареи 7 кВт/час;
• источник питания – фотогальванические элементы мощностью 600 Вт;
• автономный ход при полном заряде – 110 км;
• скорость – до 100 км/час;
• вес устройства – 300 кг;
• корпус изготовлен из легких композитных материалов.

Гонки на солнцемобилях

С появлением солнцемобилей возник и новый вид спорта — брейнспорт. Это — гонки на машинах, перемещающихся на солнечной энергии.

Уже проводились соревнования в разных странах. Широко известны гонки, которые проводятся между австралийскими городами Дарвин и Аделаида. Общая протяженность трассы составляет 3000 км. Замысел организаторов подобных мероприятий — пропагандирование и способствование развитию исследований и производства солнечных автомобилей в разных странах.

Происходит тестирование техники в условиях реальной нагрузки, позволяющее производителям находить и устранять недоработки в конструкции. Относиться к подобным соревнованиям как к серьезным спортивным мероприятиям пока рано, но процесс идет и развивается.

Первые испытания

Первое серьезное испытание автомобиль на солнечных батареях получил в 1982 году, когда инженер-изобретатель Ханс Толструп на своем детище «Quiet Achiever» проехал поперек Австралию, при этом средняя скорость его солнцемобиля была 20 км/ч.

С тех пор на автомобили на солнечных батареях обратили серьезное внимание и другие инженеры энтузиасты, которые начали создавать еще более совершенные модели.

И как результат, в 1996 году в ходе четвертой Международной ралли автомобилей на солнечных батареях (первая была проведена в 1987 году), солнцемобиль «Dream» развил скорость в 90 км/час, а на некоторых хороших участках пути его скорость достигала 135 км/час. Расстояние, которое преодолел данный солнцемобиль, 3000 км.

Хочется отметить, что такие соревнования между автомобилями работающие от энергии солнца в Австралии проходят каждый год. Участок пути в те же 3000 км проходит между городами Дарвин и Аделаиды.

В среднем данные соревнования занимают около одной недели, на которых автомобили на солнечных батареях не только удивляют всех своим интересным дизайном, но и все лучшими эксплуатационными качествами.

Плюсы и минусы

К достоинствам автомобилей на солнечных батареях следует отнести:

• экологическая безопасность, отсутствие вредных выбросов
• источник энергии бесконечен и неиссякаем
• в отличие от электромобилей, которым требуется подзарядка на специальной станции
• длительные сроки службы автомобилей
• отсутствие платы за пользование солнечной энергией

Недостатками этого вида транспорта можно считать:

• высокие цены, вызванные штучным производством автомобилей
• солнечные батареи для автомобиля на крышу не изготавливаются специально, что требует подгонки параметров ходовой части под возможности фотоэлементов
• отсутствуют ремонтные станции и сети обслуживания подобной техники
• скорость и запас хода значительно уступают существующим моделям на двигателях внутреннего сгорания

Производители стремятся усилить положительные стороны солнцемобилей, параллельно работая над устранением недостатков.

Принцип действия, конструкция

Любой автомобиль на солнечных батареях относится к классу электромобилей. Действующий электродвигатель питается от солнечных батарей. Солнце заряжает также и резервные аккумуляторы. Таким образом, для функционирования этой машины используется чистая энергия солнечного излучения, и агрегат не наносит ущерба экосистеме. К слову, от фотопреобразователей питаются также:

• кондиционер;
• радио;
• навигатор.

Внешний вид такого авто с первого взгляда обескураживает. Дело в том, что для обеспеченья электродвигателей достаточным количеством энергии требуются батареи большой площади, поэтому корпус машины плоский и продолговатый. Это необходимость, в связи с которой машина походит на инопланетный корабль. В противном случае авто не могло бы проехать и десяти километров.

Перспективы развития

Часто возникает вполне резонный вопрос — кто водит солнечные автомобили и когда, на дорогах их не видно. Необходимо понимать, что на данном этапе разработок подобные модели являются штучными изделиями и в промышленное производство пока не идут. Для инженеров важно определить уровень возможностей подобной техники и создать конкурентоспособные образцы по доступным ценам.

Электромобиль на солнечных батареях — экспериментальная, во многом «сырая» конструкция, которая находится в стадии активной разработки. Пока еще ни солнечная панель для автомобиля, ни электродвигатели не могут соперничать с двигателями внутреннего сгорания в отношении мощности и скорости.

Существуют разные варианты конструкции, от общего двигателя до мотор-колес, обеспечивающих самостоятельный привод для каждого колеса. Высокие перспективы не позволяют конструкторам отказываться от работы, а полученные результаты демонстрируют успех и стимулируют дальнейшие исследования.

Американцы показали автомобиль с солнечной зарядкой и запасом хода в 1600 километров

Aptera Motors
Американская компания Aptera Motors представила электромобиль с солнечными панелями и крайне обтекаемым кузовом с коэффициентом аэродинамического сопротивления 0,13. В идеальных условиях энергии от солнечных панелей достаточно, чтобы проезжать 72 километра в день, не заряжая автомобиль от сети. А максимальный запас хода автомобиля составляет более 1600 километров, утверждает компания. Продажи машины начнутся в 2021 году.

Для автовладельца электромобиль отличается от автомобиля с двигателем внутреннего сгорания прежде всего зарядкой. С одной стороны, она происходит намного медленнее, чем заправка топливом, и хватает ее, как правило, на меньшее расстояние. С другой стороны, если у владельцев традиционных автомобилей есть один способ зарядки — залить топливо в бак на заправке или из канистры, — то у владельцев электромобилей возможностей для зарядки больше: фактически, зарядить машину можно везде, где есть розетка, также небольшой заряд можно получить благодаря рекуперативному торможению.

Также инженеры давно работают над электромобилями, которые можно заряжать при помощи солнечных панелей в самой машине. Прототипы подобных самозаряжающихся машин есть давно (есть даже ежегодное соревнование электромобилей с солнечными панелями), также несколько компаний пытались или пытаются довести эту концепцию до серийного и практичного воплощения, но до сих пор им не удавалось дойти до полной реализации и массового спроса.

Один из таких проектов был Aptera 2, развивавшийся в конце 2000-х и начале 2010-х. Тогда компания показала прототип, но не смогла довести его до массового производства, а теперь представила новую версию, Aptera 3, которая конструктивно похожа на предыдущую, но имеет существенные отличия.

Как и прошлая версия, Aptera 3 — это трехколесный двухместный электромобиль с необычным кузовом, который по компоновке сильно отличается от обычных седанов. Во-первых, колеса вынесены в отдельные корпуса по бокам, а не спрятаны в колесные арки. Во-вторых, сзади кузов сильно поднимается и в нем спрятано третье колесо. Такая конструкция кузова позволила добиться крайне низкого значения коэффициента аэродинамического сопротивления — он составляет 0,13. Для сравнения, у самых обтекаемых серийно производимых автомобилей, таких как Posche Taycan, он составляет 0,22. Мелкосерийные автомобили, такие как GM EV-1 и VW XL1, имели более низкий коэффициент, равный 0,19, а у отдельных прототипов он был даже ниже 0,05, однако на текущий момент классическая компоновка кузова не позволяет добиться таких результатов.

Главная особенность автомобиля — солнечные панели, которые встроены в крышу, капот и даже поверхность над приборной панелью в салоне. В идеальных условиях они за день пополняют аккумулятор примерно на 72 километра пробега. На сайте производителя есть калькулятор и таблица, позволяющие примерно рассчитать эффективность солнечных панелей для своего местоположения. Согласно этим данным, в Южном и Северо-Кавказском федеральных округах в среднем солнечные панели будут пополнять аккумуляторы на 40 километров в день, а в самые солнечные дни на 58 километров. Стоит отметить, что компания не раскрывает, как именно проводятся расчеты, а кроме того, машина не заряжается во время поездки, поэтому реальные показатели, вероятно, будут ниже.

Запас хода, пополняемый солнечными панелями, в зависимости от местоположения

Aptera Motors

Поделиться

В автомобиле используются мотор-колеса мощностью 68 лошадиных сил: в младших комплектациях моторы есть только в передних колесах, а в старших используется полный привод. Разгон полноприводной версии до 96 километров в час занимает 3,5 секунды. В максимальной комплектации установлен аккумулятор емкостью 100 киловатт-часов, которого хватает на тысячу миль или 1609 километров (пока компания не сертифицировала автомобиль по ездовым циклам и приводит собственную оценку).

Продажи электромобиля начнутся в 2021 году. Его стоимость составляет от 25,9 тысячи долларов за младшую модель и от 46 тысяч за старшую.

От редактора

Пока ни один подобный проект, в том числе и предыдущая итерация Aptera, по той или иной причине не доходили до серийного или мелкосерийного производства, поэтому проект неминуемо вызывает скептицизм. Кроме того, очевидно, что реальная эффективность зарядки от солнечного света будут намного ниже максимальных, хотя бы из-за того, что даже на парковке без деревьев и прочих препятствий свет будет падать под разным углом в зависимости от времени дня. Тем не менее, в Калифорнии или других подобных регионах с высоким уровнем инсоляции и субсидиями на электромобили такой проект может быть конкурентоспособным.
Поделиться

Ранее мы рассказывали про другой подобный проект — нидерландский электромобиль Lightyear One с солнечными панелями. Он позволяет пополнять запас хода на 65 километров в день в идеальных условиях, но больше похож на классический автомобиль, чем Aptera 3. Продажи Lightyear One так же должны начаться в 2021 году.

Григорий Копиев

Солнечная панель на крышу автомобиля

Солнечные панели используются не только для соответствующих автомобилей, перемещающихся на солнечной энергии. Они используются и обычными автолюбителями для подзарядки аккумуляторов, питания ноутбуков, мобильных устройств или походной бытовой техники. Широко распространены солнечные батареи для автодома, обеспечивающие энергией все устройства во время стоянки и получающие заряд в светлое время суток. Они могут работать и во время движения, что расширяет возможности и позволяет эффективнее использовать световой день.

Существуют специальные разработки, предназначенные для монтажа на крышу автомобиля. Это гибкие фотоэлектрические панели, повторяющие форму крыши машины и не ухудшающие аэродинамику автомобиля. Исчезает риск срыва панелей от сильного встречного потока или порыва бокового ветра. Существуют и другие разработки, обладающие различными характеристиками и эксплуатационными особенностями.

Особенности конструкции

Электромобили, работающие на солнечных батареях, существенно отличаются от автомобилей с двигателями внутреннего сгорания. Прежде всего, это конструктивные особенности и специфический внешний вид. Благодаря такой конструкции, на корпусе машины удается разместить максимальное количество панелей, повышая тем самым производительность и эффективность агрегата.

Основным элементом электрокара служат фотоэлектрические солнечные батареи. В настоящее время их КПД в среднем составляет примерно 12%, накладывая серьезные ограничения на возможность внедрения тех или иных конструктивных решений. Как показали исследования, для серийного выпуска солнечных авто необходимы панели с эффективностью не менее 50%.

В настоящее время уровень технологий не позволяет создавать такие энергетические установки. Некоторое улучшение параметров и технических характеристик возможно за счет снижения веса автомобиля, улучшения его аэродинамических качеств, применения новейших систем управления на базе микропроцессоров. Большую роль в повышении КПД машины играют электродвигатели, созданные по современным инновационным технологиям.

Стандартная машина на солнечной батарее включает в себя следующие составные части и компоненты:

• Солнечные панели с фотоэлементами.
• Аккумулятор, накапливающий энергию, которая расходуется при слабом солнечном свете и в темное время суток.
• Электрический двигатель, соединяющийся с ведущими колесами. Уменьшение трансмиссионных компонентов позволяет максимально снизить потери мощности в промежуточных звеньях. Как правило, в электромобилях используются агрегаты постоянного тока с низкими оборотами и КПД до 98%.
• Блок управления, перераспределяющий электричество, полученное от действия солнечной энергии. Часть тока затрачивается на движение, а другая часть поступает в аккумуляторную батарею и накапливается в ней. Кроме того, данный блок регулирует сами панели, их параметры и функциональность, ориентирует относительно солнца, обеспечивает своевременное охлаждение.
• Современное шасси включает в себя инновационные колеса с минимальным коэффициентом сопротивления качению.
