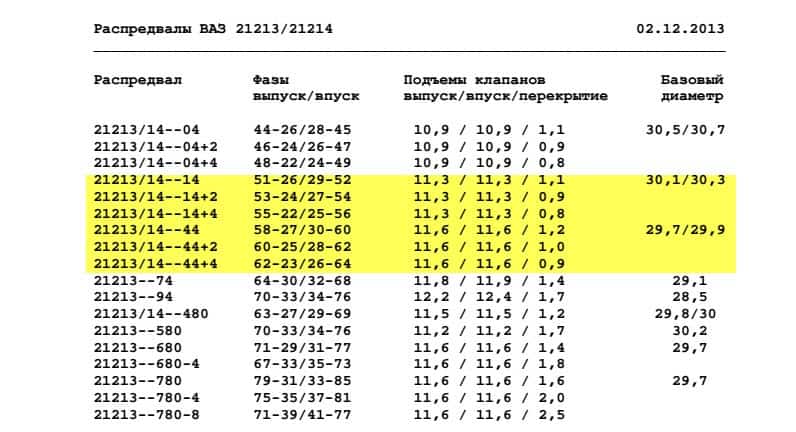

Какой распредвал лучше поставить?

Один из способов избежать шумов ГК – заменить их на регулировочные болты. При этом необходимо также приобретение 213-го распредвала, способного улучшить работоспособность двигателя.

К проблемам непосредственно вала относятся:

• износ подшипников;
• задиры на постели;
• трещины, переломы, осевая деформация;
• повреждение сальника.

Видео 1, вал лопнул 2 раза подряд.

лопнул распредвал.Нива Шевроле

Момент затяжки болтов

Данный показатель вы вполне можете определить самостоятельно не прибегая к услугам специалистов таблице, однако следует учитывать, что для этого необходимо точно знать, какая информация содержится на маркировке, которая расположена на верхней части болта. Маркировка расположенная на головке болта должна содержать следующую информацию:

Клеймо того завода, который произвел данную продукцию. Информацию о классе прочности изделия. Резьба с правой стороны не содержит маркировки, а вот резьба с левой стороны содержит маркировку, которая располагается по часовой стрелке. Болты из углеродистой стали имеют маркировку с классом прочности, которая обозначается двумя цифрами отделяемыми между собой точкой. Например:12.8,10.5,8.7 Первая цифра маркировки информирует о 0.01 номинальной величине предела прочности на разрыве. Измеряется данная величина в МПа. В случае, если класс величины 8.7, то первая цифра 8 означает 8*100=800 МПа или 800 Н/мм2 или 80 кгс/мм2 Вторая показатель на маркировке информирует об отношение предела прочности к пределу текучести, данное значение умножается на десять. То есть при маркировке 8.7 получается 8*7*10=560 Н/мм2

Этот показатель и есть максимально возможная нагрузка используемого болта.

На изделия из нержавейки наноситься соответствующая маркировка стали, то есть А2 или же А4 и соответствующий предел прочности равный 50, 60 и т.д. К примеру: А2-60 или А4-70. В специальной таблице можно узнать практические моменты затяжки соответствующих болтов произведенных из углеродистой стали Н/м. При этом следует учитывать, что у болта остается еще запас прочности, для того чтобы как говориться он не «потек». Однако это не значит, что все соединения следует затягивать по максимуму. Чаще всего такое усилие приводит к тому, что соединение приходит в негодность, то есть высока вероятность продавливания, порчи эластичной прокладки и т.д. Получается, что приведенные в таблицах значения являются допустимыми, однако уровень нагрузки в данном случае равен примерно 60-70% предела текучести.

Процесс замены распредвала

Не забудьте затянуть на ручной тормоз и включить четвертую или пятую передачу. Первоначальное мероприятие для снятия целевого узла – освобождение патрубка воздушного фильтра от 4 болтов и защелки.

Для успешного проведения работ не обойтись без динамометрического ключа.

Далее убираются наконечники свечей, после чего сами элементы вынимаются. Также демонтажу подвергается вакуумный шланг и патрубок отвода картерных газов. Для удобства они отводятся в сторону.

Затем клапанная крышка очищается от грязи во избежание случайного попадания частиц вовнутрь. Отсоединяется дроссельный узел (находится с торца). Ключ-головкой выкручиваются 8 шпилек, удерживающих клапанную крышку.

Нелишним при разборке дополнительно осуществлять замену старых прокладок и выполнять обработку герметиком.

Автомобиль следует поддомкратить спереди таким образом, чтобы было удобно крутить колесо. После чего совмещается метка с тыльной стороны шестерни с риской постели распредвала.

Машина опускается на землю, цепь прихватывается к шестерне удобным способом (с помощью проволоки или стяжки).

За верхнее отверстие шестерни цепляется шнур, соединяемый с замком капота. Аккуратными движениями откручивается стопорная шайба до тех пор, пока ее нельзя будет крутить руками, придерживая шайбы. Далее шестерня страгивается с посадочного места и фиксируется за шнур.

Откручивается рампа масляного обеспечения.

И снимается – вверх и назад (к аккумулятору).

Аккуратно откручиваются оставшиеся крепления распредвала и демонтируется деталь.

На место старого устанавливается новый распределительный вал.

Снимаются рокеры. Они раскладываются в том же порядке, как и стояли.

Гидрокомпенсаторы откручиваются 24 мм ключом.

Устраняется масло из колодцев.

Устанавливаются стопорные пластины со втулками.

Регулировочные болты с гайками вкручиваются целиком. Фиксируются рокеры и пружины.

Монтируется и затягивается РВ. Момент затяжки распредвала 8,33 — 22,6 Нм. При этом делается это в строгом порядке по схеме.

Часть 2.Доработка ГБЦ Нива Классика Поднимаем степень сжатия и дорабатываем каналы !!!

https://youtube.com/watch?v=bm4-ihuAAS8

Затяжка шатунов, проверка правильности установки поршней

Болты гбц нива, установка

Для работы с болтами требуется специальный инструмент. Головка Е16, которая не всегда есть в универсальных наборах инструмента и динамометрический ключ. Чтобы процесс был логически завершен, в прайсе присутствуют головка Е16 (Sata или Force) и динамометрический ключ (JTK).

По технологии установки ничего придумывать не буду, просто полное следование заводскому руководству.

• Утопить болты в емкости с моторным маслом
• Дать ему стечь. Выдержка не менее 30 мин.
• Завернуть и затянуть согласно схеме.

1 этап – затяжка моментом (12…20) Н.м ;

2 этап – затяжка моментом (50…70) Н.м ;

3 этап – доворот болтов на 90-110 градусов;

4 этап – доворот болтов на 90-110градусов .

Момент затяжки болта 11(на хвосте ГБЦ): предварительный – (14…16) Н.м ; окончательный – (32…40) Н.м .

В этой статье будут подробно описаны наиболее важные аспекты установки распредвала для знаменитого отечественного внедорожника НИВА.

NIVA CHEVROLET замена прокладки гбц

Метки ГРМ ВАЗ(LADA) 21214 НИВА

Схема затягивания

С помощью большой отвертки отводится натяжитель цепи, затем на исходное место ставится шестерня распределительного вала. Закручивается болт с шайбой. Последняя контрится плоскогубцами.

Далее регулируется тепловой зазор клапанов. Сборка осуществляется в обратном порядке.

Видео 2 замена натяжителя грм.

Замена башмака натяжителя цепи привода распределительного вала Niva Chevrolet

Самостоятельная замена прокладки ГБЦ Нива Шевроле

Процесс снятия головки блока цилиндров – занятие нечастое, но, если у вас возникла такая ситуация по замене прокладки, следует знать, как это делать. Замена прокладки может понадобиться вследствие просачивания масла двигателя, антифриза либо тосола. Головка блока цилиндров – это важная деталь автомобиля, отличающаяся сложным строением, но разобрать ее и заменить прокладку можно.

Для того чтобы соединение головки и самого блока цилиндров было достаточно плотным и герметичным, применяют прокладку. Она выполняет три функции:

• уплотняет канал охладительной системы;
• препятствует вытеканию масла;
• распределительную – цилиндр нормально функционирует, в результате чего смесь бензина с воздухом не вытекает.

Уплотнитель применяется только единожды и меняется при любом ремонте мотора. Можно использовать такие виды – асбестовый, безасбестовый, стальной. Каждая прокладка по-своему хороша: металлическая неплохо распределяет механическое напряжение, асбестовые более упругие и выдерживают высокие температуры.

Общие правила пригодные для любого автомобиля, в том числе и на Шевроле Нива:

• выполняя разборку, помечайте маркером все навесные детали – так вы не запутаетесь при обратно м процессе;
• при покупке прокладки покупайте именно такой вид, который советует фирма-производитель двигателя;
• обязательно удалите налет масла на болтах крепежа;
• выполняйте по пол- или одному обороту при раскручивании болтов, чтобы снизить давление;
• сборка ГБЦ выполняется по специальным втулкам;
• болты окончательно затягиваются специальным ключом очень аккуратно, чтобы не перекрутить.

После выполнения замены прокладки хорошо понаблюдайте, нет ли признаков протекания, чтобы убедиться в ее качественной замене на Шевроле Ниве.

1. Снимаем проводок аккумулятора и сливаем антифриз.
2. Карбюратор освобождаем от тросиков, шлангов.
3. Демонтрируем контроллер с проводами напряжения.
4. От коллектора аккуратно снимаем экран стартера и трубки печки.
5. Снимаем датчик температуры антифриза.
6. Убираем шланг тормозного усилителя.
7. Снимаем шланги от системы охлаждения и печки.
8. Отсоединяем распредвал и клапанные рычажки.
9. Демонтируем цепь и закрепляем ее.
10. Откручиваем крепеж и снимаем головку блока цилиндров с трубой, карбюратором и коллектором.

По отзывам владельцев Шевроле Нива, нужно обратить внимание на такие тонкости:

• следует покупать именно металлический уплотнитель, как более прочный и качественный;
• если не откручивается крепеж головки, его нужно обстучать молотком – так вы минимально повредите поверхности и ключ не будет прокручиваться .

Как подтянуть ступичный подшипник на ниве Chevrolet

При увеличенном зазоре в подшипниках ступиц передних колес в определенном диапазоне скоростей наблюдается вибрация на рулевом колесе.

При этом неравномерно (пятнами) изнашиваются шины, а также резко снижается ресурс самих подшипников. К снижению ресурса ведет и полное отсутствие зазора, при котором наблюдается тугое вращение ступицы.

Зазор в подшипниках ступиц передних колес должен быть не больше 0,15 мм.

Вам потребуются: ключ для болтов колес, ключ «на 27», молоток.

5 удерживая ступицу подходящим воротком от проворачивания, отверните гайку.

Наверните и затяните новую гайку ступицы крутящим моментом 19,6 Нм (2 кгс·м), одновременно поворачивая ступицу примерно на 90° в обоих направлениях 2–3 раза для самоустановки подшипников

Необходимо учитывать, что при большом люфте подшипника, нужно поменять подшипник.

Так как при затягивании подшипника с увеличенным износом начнется прогрессивный износ подшипника.

И устранение люфта может являться только временной мерой.

Ослабьте регулировочную гайку и снова затяните ее моментом 6,8 Нм (0,7 кгс·м)

Отпустите регулировочную гайку примерно на 25°.

Застопорите гайку ступицы (замяв буртик гайки в два паза на цапфе корпуса наружного шарнира привода переднего колеса).

Установите снятые детали в порядке, обратном снятию.

Зазор точнее всего определять с помощью индикатора.

При отсутствии индикатора покачайте вывешенное колесо в вертикальной плоскости.

Если вы ощутили люфт, возможно, необходимо отрегулировать зазор в подшипниках.

Для окончательной проверки подшипника попросите помощника нажать на педаль тормоза и удерживать ее в нажатом состоянии.

Вновь покачайте колесо в вертикальной плоскости.

Исчезновение люфта колеса при такой проверке подтверждает необходимость регулировки зазора в подшипниках

При регулировке обязательно заменяйте гайки ступиц новыми, так как после регулировки гайка может занять прежнее положение и ее не удастся надежно законтрить, так как буртик в нужном месте уже будет поврежден предыдущей контровкой.

В крайнем случае, при возможности используйте гайку с другого автомобиля.

После регулировки зазора в подшипниках ступицы убедитесь в легкости вращения колеса.

Окончательную проверку правильности регулировки проведите, оценив степень нагрева ступиц после пробега автомобиля около 1 км без использования тормозов.

Весь процесс регулировки не фоткал, потому что снег, перчатки мокрые))

вывесил колесо, подсунул под лонжерон подставку на всякий случай… снял колесо…

сковырнул ступичную крышку, снял тормозной суппорт, отвел его в сторону и одел колесо, прихватив тремя гайками, затем проверял люфт в вертикальной и горизонтальной плоскости…На левом колесе в горизонтальной плоскости (если взять руками колесо слева-справа и покачать) люфта нет, а в вертикальной (сверху-снизу) — небольшой есть…

А на правом колесе оказалось, что гайку до меня кто-то ослабил, видно что открутили градусов на 50, и снова замяли край… Короче тут люфт оказался большой в обоих плоскостях…Теперь процесс регулировки без заморочек(тут описано несколько способов):открутил гайку, накрутил НОВУЮ гайку, головкой на 27 затянул до упора, затем ослабил и РУКАМИ насколько хватило сил за головку затянул гайку… всё! (руками невозможно перетянуть подшипник)…проверяем люфт в обоих плоскостях… в горизонтальной плоскости люфт не чувствуется, а в вертикальной чуток есть… поворачиваем колесо на 90 градусов, опять проверяем, еще поворачиваем, опять проверяем… вообщем полный оборот — всё чётко!Теперь заминаем края гайки… Вот тут нужно быть аккуратным… Я один раз зубило чуть в сторону направил, гайка провернулась буквально на полмиллиметра и появился люфт… Пришлось повторять регулировку…

На этом всё… ступичный колпачек, тормозной суппорт и колесо на место… и можно ехать))

Так как регулировкой занимался впервые, то потом еще раз проверю люфт…Спасибо за внимание!Комментарии и критика приветствуются))

PS запасные гайки есть, если что не так, то еще отрегулирую))

Для того чтобы соединить колесо с валом в конструкции автомобиля установлена ступица. Во время движения этот колесный узел больше всех подвержен нагрузкам и износу. Со временем происходит увеличение люфта и появляется осевое колебание колеса. Причиной этого может служить ступичный подшипник Niva Chevrolet и решить эту проблему можно просто затянув ступичную гайку. Но любая деталь не вечна поэтому со временем затяжка может не помочь и колесо перестанет вращаться и потребуется полная замена.

Нерегулируемые

Как правило на Ниве установлена стандартная регулируемая ступица, которая требует периодической регулировки. Но чтобы избавится от этого неудобства были разработаны нерегулируемые ступицы на Niva Chevrolet, которые обладают такими положительными качествами как:

• Не требуют обслуживания. Их не нужно регулировать
• Подшипник в устройстве не проворачивается
• С завода заправлена специальной смазкой поэтому смазывать ее не нужно
• За счет того что работа происходит благодаря шариковому подшипнику в узле снижается трение
• В поворотном кулачке исключен износ посадочного места
• Не регулируется так как затягивается с завода
• Нет необходимости менять подшипник
• Большой срок службы который равен 100-120 тысяч километров

READ Замена подшипника полуоси ВАЗ 2106

Поэтому благодаря всем выше перечисленным положительным характеристикам многие автовладельцы меняют стандартную деталь на нерегулируемую.

Так же стоит отметить то что нерегулируемая деталь, может выпускаться как усиленная ступица Niva Chevrolet, в которой решена проблема с износом сальников на поворотном кулаке. Выбирать лучше всего такие фирмы как ВолгаАвтопром, IVECO, OmegaИнтерАвто.

Основным минусом этого узла является его высокая цена, но установив эту деталь можно будет забыть о проблемах которые появляются в штатном элементе. Установив усиленную версию у вашего внедорожника увеличатся проходимые качества и повысится надежность, а имея стандартный набор инструментов можно произвести без каких либо проблем самостоятельную замену.

Ступичный подшипник на ниве Chevrolet как подтянуть

Шаг 8

Регулировка предварительного натяга подшипника оси

Регулировка подшипников ступицы Niva. 3 способа. Затяжка гайки ступицы НИВЫ Способ 1

Эта деталь важна, если не сделать ее правильно, можно испортить подшипники. Вращение тормозной ротор несколько раз, затягивая гайку ровно настолько, чтобы снять Ослабьте, помните, что эта гайка не должна быть затянутой, а когда она затягивается, просто немного ослабленной. Это действие устанавливает подшипник в их расы и позволяет правильный люфт подшипника и предварительный натяг. Гайка оси должна быть почти ослаблена, позволяя свести к минимуму люфт подшипника или люфт.Не перетягивай, ты можно увидеть, как устанавливается предварительная нагрузка на видео в этом руководстве.

Затем установите фиксатор гайки оси на гайку оси, совместите фиксатор с отверстием для шплинта в шпинделе. В некоторых автомобилях используется корончатая гайка, в этом случае гайка становится фиксатором, как хорошо.

Затем установите новый шплинт и не используйте старый.Найдите сквозное отверстие и вставьте шплинт на место.

После того, как шплинт установлен, с помощью пары насадок согните длинный конец шплинта над шпинделем, срежьте излишки материала шплинта.

После установки шплинта установите крышку смазки с зазором вверху.

С помощью молотка равномерно установите колпачок для смазки на ступицу подшипника, после чего протрите салфеткой.

После того, как крышка установлена, протрите полотенцем поверхность колодки ротора и установите суппорт на место, а затем завершите тормозную работу.

регулировка ступичного подшипника Niva шевроле

Шаг 1

Опустите суппорт тормоза на место в монтажном кронштейне суппорта.

Шаг 4

Навинтите гайки на шпильки и затяните гаечным ключом.

Предметы, которые вам понадобятся

• Автомобильный домкрат
• Подставка для домкрата
• Гаечный ключ
• Набор головок
• Пластиковая стяжка для проволоки
• Отвертка с плоским лезвием
• Игольчатые плоскогубцы
• Набор гаечных ключей
• Набор ключей для автомобилей
• инструмент для снятия подшипников ступицы колеса J-29117 или аналогичный
• Смазка для подшипников
• Инструменты для установки колесных подшипников GM J-8092 и J-8850 или аналогичные
• Плоская пластина из дерева или стали
• Динамометрический ключ
• Деревянный блок
• Молоток

READ Как снять панель на Kalina

Как поменять подшипник ступицы на Ниве Шевроле своими руками?

Для ремонта потребуются:

• Мощный торцевой ключ на 30.
• Съемник для пальца рулевой тяги.
• Оправка для выпрессовки подшипника либо отрезок трубы подходящего диаметра.
• Набор накидных ключей или головок с трещоткой.
• Баллонный ключ.
• Молоток.
• Круглогубцы.
• Домкрат.
• Противооткатные упоры.
• Тиски.
• Монтировка.
• Динамометрический ключ.
• Доски или деревянный брусок.

Процесс замены делится на пять этапов:

1. Отсоединение узла в сборе (тормозного диска, ступицы и поворотного кулака) от стойки ШРУСа.
2. Выпрессовка старых подшипников.
3. Установка новых деталей.
4. Сборка узла и установка его на место.
5. Затяжка регулировочной гайки.

Работы выполняются на ровной площадке. Наличие смотровой ямы не обязательно.

Чтобы поменять подшипники, необходимо выполнить следующие действия:

• Установить автомобиль на площадке и подставить противооткатные упоры под задние колеса.
• Поддомкратить колесо.
• Открутить болты крепления колесного диска.
• Соорудить под лонжероном импровизированную опору из колеса с уложенными на него досками или бруском и опустить домкрат так, чтобы машина легла на нее.
• Поддомкратить нижний рычаг, сжимая пружину подвески.
• Повернуть руль вправо или влево (в зависимости от стороны, с которой выполняется замена ).
• Открутить и снять скобу, суппорт и тормозные колодки.
• Подвесить суппорт так, чтобы он не нагружал своим весом тормозной шланг.
• Выкрутить руль в противоположную сторону.
• Снять датчик ABS.
• Расшплинтовать и открутить гайку рулевой тяги.
• Снять палец с помощью съемника.

Внимание! Без съемника для снятия пальца тяги можно отсоединить ее другим способом. Для этого придется демонтировать сошку рулевого механизма от поворотного кулака.

• Открутить гайку ступицы.
• Демонтировать болты крепления шаровых опор.
• Аккуратно снять ступицу вместе с поворотным кулаком, шаровыми опорами и тормозным диском.
• Демонтировать защитный экран суппорта.
• Снять тормозной диск.
• Открутить рулевую сошку.
• Зажать в тисках поворотный кулак.
• Удалить сальники монтировкой или мощной отверткой.
• Подставив оправку, выбить внешние обоймы подшипников.
• Протереть и очистить посадочное место.
• Разобрать новые подшипники.
• Запрессовать внешние обоймы в ступицу, используя для этого оправку или старые детали.

Важно: обоймы устанавливаются широким краем внутрь. Облегчить запрессовку можно, предварительно нагрев ступицу.

• Заложить смазку, заполнив ⅔ пространства обойме.
• Установить кольцо и внутреннюю обойму подшипника.
• Аккуратно запрессовать новый сальник.
• Повторить операцию монтажа для подшипника со второй стороны ступицы.
• Поставить узел на шлицы ШРУСа.
• Наживить ступичную гайку.
• Прикрутить шаровые и рулевую сошку.
• Установить защитный кожух и скобу суппорта.
• Закрутить болты крепления защитного экрана и застопорить.
• Поставить суппорт с тормозными колодками на место.
• Поддомкратить машину.
• Поставить и закрепить колесо.
• Затянуть гайку ступицы, постукивая по колесу в направлении 6 и 12 часов.

Подробное видео о замене ступичных подшипников

Причины выхода из строя прокладки ГБЦ

Трещина или прогар прокладки достаточно распространенное явление на Нива Шевроле. Автомобиль эксплуатируется в экстремальных условиях, двигатель на бездорожье работает на повышенных оборотах или с плохим охлаждением. Температура в камерах сгорания достигает 1000°C, поэтому появление малейшей трещины приводит к скорому прогару прокладки в этом месте.

Поврежденный узел легко вычислить по следующим симптомам:

• белый пар из выхлопной трубы машины (тосол попадает в цилиндры);
• падение уровня ОЖ в расширительном бачке;
• бурление тосола в расширительном бачке;
• появление эмульсии на масляном щупе и узлах ГРМ под клапанной крышкой;
• повышение уровня масла из-за попадания тосола в картер;
• подтеки масла из-под прокладки снаружи двигателя;
• двигатель начинает троить и работать с перебоями;
• низкая компрессия в цилиндрах.

Завод изготовитель не регламентирует замену прокладки на Шевроле Нива. Она рассчитана на весь срок службы мотора – 125 тыс. км. Эта деталь одноразовая и заменяется новой при каждом снятии головки блока. Демонтаж головки двигателя может понадобиться для ремонта клапанов и их седел, замене поршней, поршневых колец.
