Самостоятельно снимаем приборную панель ВАЗ 2107

Начинающему автолюбителю снятие приборной панели может показаться не слишком сложной задачей. Но это впечатление обманчиво. Перед тем как панель приборов ВАЗ 2107 будет полностью снята, придётся проделать множество манипуляций, о которых мы и расскажем читателю в этой статье.

Наиболее распространённые причины демонтажа

1. Вышел из строя один или несколько приборов.
2. Стыки панели во время езды начали скрипеть, и автовладелец решил проклеить их изнутри, чтобы устранить этот раздражающий скрип.
3. На панели перегорело несколько лампочек.
4. Трос спидометра пришёл в негодность и нуждается в срочной замене.

Необходимые инструменты

• Набор рожковых ключей.
• Отвёртка с плоским жалом (средних размеров).
• Отвёртка крестовая (средних размеров).
• Плоскогубцы.

Зачем нужно снимать торпеду на ВАЗ-2107

С необходимостью демонтажа и разборки торпеды часто сталкиваются автолюбители, которые:

• намереваются сделать тюнинг приборной панели, привести ее в соответствие с самыми современными модными тенденциями;
• осуществляют ремонт одного из приборов, вышедшего из строя;
• собираются заменять трос спидометра, который пришел в негодность;
• восстанавливают работоспособность одного или нескольких индикаторов, расположенных на панели.

В процессе тюнинга после демонтажа торпеды можно установить сюда новую, более современную магнитолу, дополнительный обогрев стекол и другие высокотехнологичные устройства, а также перетянуть панель с использованием каких-либо новейших материалов для улучшения ее внешнего вида.

Тюнинг панели приборов ваз 2107

RGB тюнинг приборной панели ВАЗ 2107

Как снять приборную панель и щиток ВАЗ 2107

• Капот автомобиля открывается, с аккумулятора снимается отрицательная клемма.
• С помощью отвёртки откручивается и снимается полочка приборной панели и корпус бардачка.

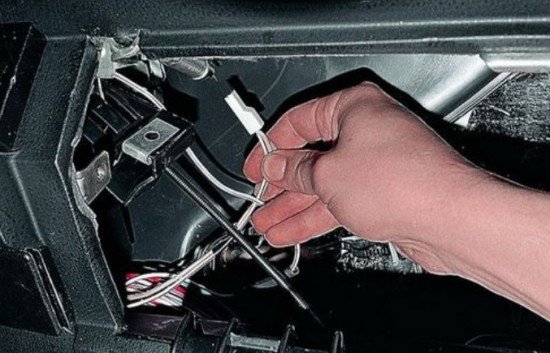

• Теперь отсоединяются две клеммы, от которых запитаны лампочки освещения бардачка.

Отключаются разъёмы питания лампочек

• Дополнительная приборная панель аккуратно поддевается плоской отвёрткой за правый нижний край, её фиксаторы извлекаются из пазов, после чего она вынимается вместе со всеми приборами.

Дополнительная панель снимается отвёрткой

• За этой панелью находятся разъёмы, от которых запитано освещение приборов, часы, лампы сигнализаторов и прикуриватель. Всё это отсоединяется.

Дополнительные разъёмы отключаются вручную

• Плоской отвёрткой поддеваются и вытаскиваются все переключатели, находящиеся рядом с рычагом переключения скоростей. Разъёмы переключателей отсоединяются.
• Под переключателями находятся два самореза. Они откручиваются крестовой отвёрткой.

• С помощью ключа на 10 выкручиваются верхние болты, удерживающие центральную консоль. После этого она снимается.

Центральная консоль извлекается вручную

• Крестовой отвёрткой откручиваются саморезы, удерживающие нижний защитный кожух рулевой колонки, после чего он снимается вместе с верхней половиной кожуха колонки.
• Наконечники на рычажках печки поддеваются отвёрткой, а затем снимаются вручную. Рядом с ними находятся дефлекторы воздуховодов, они тоже извлекаются вручную. После этого откручиваются 4 самореза, удерживающие накладку на системе отопления, и она снимается.
• Крестовой отвёрткой откручиваются винты, удерживающие на приборной панели блок управления печкой. Открывается доступ к саморезам, на которых держится щиток с приборами. Правый край щитка выдвигается так, чтобы в образовавшуюся щель прошла рука. После этого за щитком откручивается крепёжная гайка троса спидометра, отсоединяются все остальные провода. Приборный щиток снимается.

Щиток извлечён со штатного места

• Открывается доступ к гайкам верхнего крепления приборной панели. Они откручиваются рожковым ключом на 10. После чего приборная панель снимается.

Приборная панель снята полностью

• Сборка производится в обратном порядке.

Видео снятия панели приборов на семёрке

Панель на автомобиль ВАЗ 2107: какую можно поставить?

В это время мой цифровик сломался и я его отдал в ремонт. Так, как работа на месте не стояла начал фоткать на мобилку Первое, что я купил — 30 щеточек в коннекторы, тоесть 30папа и 30мама. Стоило это 8 грн. Как оказалось с учетом производственного брака этого достаточно.

На картинках нормально видно какие, тоесть: Раньше я даже не задумывался о том, какже это все теперь подключить… Открыв схему электрооборудования ВАЗ окончательно запутался, благо в сарае лежал старый щиток приборов.

Недолго думая разломал его и достал тексталит. По дорожкам вычеслил, что и за что отвечает. Если помните на шестерке есть отдельный датчик со стрелочкой, а на наших копейках — лампочка… Попробуем решить.

Я уже упоминал о том, что все информативные лампочки встроены с сам щиток БМВ и очень нехотелось терять их. Лампочки и светодиоды… Отлично! Решил светодиоды не подключать, а лампочки задейсвовать как под давление масла. Оказалось, что на рынке спидометр стоит 90грн. Надо делать капиталку кузова, двигателя, потом краситься… Будем искать на авторазборках… Так пролетело лето. Откапиталил двигатель, собираю деньги на кузов.

#302. #ВАЗ #ЖИГУЛИ#2103 САЛОН ОТ #БМВ (АВТО БЛОГ 2014)

https://youtube.com/watch?v=YMRu9F1tU_0

Это наиболее простые к установке панели. Но можно применить эту деталь и от других иномарок.

Перетяжка торпедо ваз 2107

Только обязательно учтите соответствие приборов ВАЗ и выбранной иномарки. Проще всего найти похожий набор показаний датчиков выведенных на панель в машинах иностранного производства выпущенных в конце х, начале х.

Некоторых водителей не устраивает внешний вид торпеды на ВАЗ В таком случае к неприятному внешнему виду добавляется еще и чисто практическое неудобство. Иначе он будет постоянно открываться. Поэтому можно поменять торпеду. Из наших моделей лучше всего подойдет запчасть от ВАЗ Только придется с помощью монтажной пены заделать мелкие не состыковки.

Из иномарок лучше всего сюда подойдет торпеда от BMW E Выглядеть она будет намного выигрышнее. Есть и другой вариант, поставить торпеду от Toyota Camry. Она немного шире, чем стандартная деталь. Поэтому для более точной установки придется немного подрезать торпеду снизу по бокам.

Но и в таком случае она будет мешать стеклоподъемникам. Поэтому приготовьтесь сразу установить электрические подъемники. Это будет оптимальным вариантом. Также придется помучиться с установкой кожуха руля. Стандартный кожух не поместится в проем для руля на панели BMW.

Торпедо от гольф 2 в ВАЗ 2101

Поэтому мастера обычно выполняют подгонку. Некоторые режут панель, но намного проще отрезать лишнее от кожуха.

Крепления лучше использовать стандартные от родной торпеды, только их немного выгибают. Часто торпеда может проседать вниз, поэтому желательно сразу предусмотреть подпорку.

Многие водители не могут подключить печку. Дело в том, что воздуховоды не совпадают. Поэтому придется делать специальные переходники.

Для этого можно использовать воздуховоды с Газели. Останется только их немного подогнать и закрепить. Тросик с печки лучше всего использовать от BMW.

Ну немного прийдеться подрезать под датчики масла и воды. Первое, что я сделал разобрал его полностью. Ведь на приборах шестерки все лампочки есть. Тоесть лампочки поворотников, аварийки и т. Нехотелось терять такую красоту. Ответ прост — запаралеллить. Тексталит платы бумера решил не выкидывать.

Решил проводку авто не трогать и оставить штатные коннекторы к щитку. Проводочка у меня не очень, в будущем собираюсь полностью заменить.

Как оказалось с учетом производственного брака этого достаточно. Недолго думая разломал его и достал тексталит.

Срезаем перегородку между кронштейном и правой стороной кузова, она такая тонкая, что я её плоскогубцами оторвал. Покупаем два уголка стальных и крепких и длинных около 10 см. Переворачиваем торпеду, видим два выступа в центре на растоянии см.

Попробуйте рассмотреть на фото срезаете ножом эти выступы до металла, размечаете отверстия и сверлите сверлом 5 мм. Нужно сделать отверстие только в металле и не проткнуть саму лицевую обшивку.

Важные моменты

1. Перед тем как снимать провода и разъёмы, на них рекомендуется наносить метки для того, чтобы было легче производить обратную сборку. Эти метки удобно наносить чёрным маркером или фломастером (потому что большинство разъёмов под приборной панелью белого цвета).
2. Снимать верхнюю часть защитного кожуха рулевой колонки нужно аккуратно, так как можно повредить резиновое кольцо на замке зажигания (оно зацепляется за край кожуха и легко рвётся).
3. При снятии дополнительной панели не следует наклонять отвёртку слишком сильно: фиксаторы, которые удерживают эту панель, пластиковые и ломаются очень легко.

Как видно из этой статьи, снятие приборной панели на ВАЗ 2107 задача хоть и трудоёмкая, но выполнимая. Главное — придерживаться изложенных выше инструкций и не прилагать слишком больших усилий при снятии: материал панели, несмотря на кажущуюся прочность, довольно легко ломается.

Не нашли интересующую Вас информацию? на нашем форуме.

Установка светодиодной подсветки приборов ВАЗ 2107

Тюнинг приборной панели ваз 2107 с изменением подсветки создаст неповторимый стиль интерьера “семерки” в ночное время. Установить светодиодную подсветку не сложно, для этого не нужны особые навыки и приспособления.

Поставить светодиоды можно за приборной шкалой, в местах установки стандартных ламп, или расположить по периметру приборов.

Установка светодиодов на место штатной подсветки обеспечивает лучшее освещение приборной шкалы, поэтому более предпочтительна. При подключении светодиодов следует обратить внимание на полярность, иначе подсветка работать не будет.

Также стоит заменить штатную подсветку переключателей и кнопок управления на светодиоды того же цвета, как на подсветке приборов. Это создаст единый гармоничный стиль приборной панели.

Наиболее распространенные причины демонтажа

Причин для снятия приборки на ВАЗ 2107 очень много, и некоторые из них можно назвать банальными, но ничего не поделать. Самая распространенная причина, когда нужно снять щиток приборов — перегорание лампы подсветки. Замена лампочек в приборной панели ВАЗ 2107 выполняется только при демонтаже устройства, и по другому эту процедуру выполнить попросту невозможно.

Приборную панель на ВАЗ 2107 необходимо также снимать по ряду следующих причин:

1. Неисправность стрелочных указателей.
2. Выход из строя подсветки приборки, а также отсутствие работоспособности стрелочных указателей.
3. Замена устройства на новое, например, если вместо заводской приборки устанавливается цифровая панель.
4. Тюнинг или модернизация устройства.

Как показывает практика, чаще всего необходимость демонтажа приборной панели возникает именно по причине перегорания лампочки подсветки. Если производится демонтаж устройства по этой причине, то рекомендуется сразу поменять обычные лампочки на светодиодные.

Необходимые инструменты

Перед началом проведения работ понадобится подготовить необходимый инструмент, чтобы в процессе не пришлось отвлекаться. Несмотря на то, что работа по снятию рассматриваемого устройства является достаточно трудоемкой, для ее реализации понадобится небольшой набор инструментов, включающий в себя:

1. Крестовую и шлицевую отвертку.
2. Изолента для обозначения фишек, отсоединяемых от приборки.
3. Рабочие перчатки для вывинчивания тросика спидометра.

Когда все инструменты подготовлены, остается убедиться в том, что имеются в наличии детали и элементы, которые планируется установить или заменить на демонтируемой приборке. После этого приступаем к выполнению основной части работы.

Инструкция по снятию приборной панели на ВАЗ 2107

Первоначально надо отметить, что процесс демонтажа приборки на автомобилях ВАЗ 2107 инжектор и карбюратор идентичный, поэтому ниже описанная инструкция уместна для семерок всех годов выпуска. Подготовившись к выполнению работ, можно приступать, соблюдая следующую последовательность:

1. Для начала нужно обесточить автомобиль, для чего снимается минусовая клемма с аккумулятора. Делать это нужно обязательно, так как работы будут проводиться в электрической части, и вероятность возникновения короткого замыкания достаточно высока.
2. Далее перемещаемся в салон, и воспользовавшись шлицевой отверткой, осуществляется демонтаж трех колпачков с рычагов, отвечающих за работу отопителя.
3. Используя шлицевую отвертку, осуществляется снятие пластиковой заглушки, на которой изображен знак обогрева. Эта заглушка находится справа, и под ней располагается крестообразный винт, который нужно выкрутить. (Под заглушкой находится 2 винта, но выкрутить нужно только один — верхний, которым и крепится правая часть приборки).
4. Рядом с кнопкой включения аварийной сигнализации, находится кнопка обнуления одометра, которая крепится при помощи пластиковой гайки. Гайку необходимо выкрутить, и демонтировать с располагающейся за ней шайбой. Кнопка утапливается внутрь панели.
5. Правая часть приборки на этом этапе ослаблена, и остается произвести несколько дополнительных манипуляций, чтобы демонтировать устройство полностью. Для этого вытаскиваем правую сторону устройства, тем самым освободив доступ к ее задней части. Здесь нужно отсоединить все фишки и провода, чтобы произвести демонтаж.
6. Первоначально отсоединяются фишки питания кнопки печки. При этом обязательно запоминать расположение проводов. Рекомендуется делать фото, чтобы не перепутать, когда будет выполняться сборка.
7. Далее нужно отсоединить трос спидометра. Он крепится специальной гайкой, выкрутить которую можно вручную.
8. Отсоединяются все фишки, подключенные к приборной панели. Перепутать места их расположения практически невозможно, так как они имеют разные крепления, и отличаются по размеру.
9. Демонтируется шланг подвода со штуцера экономайзера. Располагается этот трос с левой стороны устройства.
10. После того, как все фишки, троса и провода будут отсоединены от устройства, можно произвести его демонтаж.

Если возникает вопрос о том, как снять торпеду ВАЗ 2107, то сделать это также не трудно, для чего понадобится выкрутить дополнительно десяток крепежных элементов. Только причин, когда нужно снимать торпеду или бороду намного больше. После того, как консоль приборов демонтирована, можно приступать к ее ремонту, модернизации и замены. Как только работы будут завершены, остается установить устройство на свое место. Делается это в обратном порядке снятию.

В завершении подводим итог, что работа по снятию приборной панели совсем нетрудная, и занимает от силы пару часов времени вместе с ремонтом. Уделив несколько часов времени, можно не только устранить поломки, но еще и тюнинговать панель, на которую выводится вся самая важная информация при управлении автомобилем.

Будет полезно: Замена лобового стекла ваз-2114 своими руками: пошаговая видеоинструкция

Замена лампочек

Чтобы сменить осветители на приборке, ее изначально нужно снять. Как это сделать указано выше.
После демонтажа потребуется ее разобрать. Делается это путем выщелкивания клемм. В результате должно получиться так.

На фото выше указано расположение лампочек, монтируемых в приборке авто. После разборки нужно выкрутить осветитель вместе с патроном и установить на ее место новый элемент.

На панели машины применяется всего два вида лампочек.

• Непосредственно освещение – АМН 12-3-1. Современный стандарт T3W.
• Индикаторы А12-1,2 или по-новому W1.2.

Как снять панель приборов ваз 2107

Тюнинг сидений ВАЗ 2107

В отличие от более ранних моделей ВАЗ «семёрка» с завода оснащалась сиденьями с анатомической формой и подголовниками, соединяющимися со спинкой. Передние сиденья ВАЗ 2107 довольно непрочные и быстро выходят из строя — ломается каркас, перекашиваются спинки, стирается обшивка.

Стандартные сиденья ВАЗ 2107 не отличаются особой эргономикой и прочностью

На нашей «семёрке» сиденья были именно такие: шатающиеся и скрипучие. Ещё постоянно заедал механизм регулировки — прежде чем настроить его под себя, приходилось затратить немало усилий.

Самый лёгкий способ тюнинга сидений — установка чехлов. Чехлы на ВАЗ продаются практически в любом автомагазине, возможен и пошив по индивидуальному заказу.

Установка чехлов на сиденья ВАЗ 2107 улучшает внешний вид салона

Обшивка сидений ВАЗ 2107

После обшивки кресел интерьер машины становится очень привлекательным. Для этого можно использовать:

• натуральную кожу;
• кожзаменитель;
• замшу;
• бархат;
• велюр;
• флок;
• карпет;
• алькантару.

Самой долговечной является, несомненно, натуральная кожа. Но как известно, это весьма дорогой материал, а в жаркую погоду сидеть на кожаных сидениях некомфортно. Самые бюджетные и довольно надёжные обивки получаются из алькантары и велюра. Поэтому эти материалы получили наиболее широкое распространение среди автолюбителей.

Исходя из цели тюнинга и финансовых возможностей, можно сделать полную перетяжку салона, включая потолок, обшивку карт дверей, солнцезащитных козырьков, рулевого колеса, приборной панели.

После того как вы определитесь с типом материала, нужно выбрать его цвет. Традиционно обшивку сидений делают в цвет обивки салона, однако гармоничное сочетание различных оттенков может сделать салон автомобиля оригинальнее и привлекательнее.

Сиденья ВАЗ 2107, обтянутые искусственной кожей, смотрятся представительно

Видео: самостоятельная перетяжка сидений ВАЗ 2107

Перетяжка салона ВАЗ 2107

Изменение крепления сидений

При монтаже на «семёрку» неродных сидений может возникнуть ситуация, что кресла не подходят к креплениям. В этом случае придётся прибегнуть к сварочным работам.

Специалисты считают, что установить на «семёрку» можно любые сиденья, проходящие по габаритам. Однако изменение их крепления — это очень трудоёмкая работа, поэтому по возможности лучше выбрать сиденья, для установки которых сварочные работы не потребуются.

Установка на ВАЗ 2107 сидений от другого автомобиля

Обшивка сидений является отличным вариантом тюнинга, но если они уже расшатаны, их придётся заменить. На «семёрку» можно установить как новые родные кресла, так и сиденья от иномарок. Подходят сиденья от Mercedes W210 1996 года, от Toyota Corolla 1993 года. Подойдут кресла от SKODA и Fiat, но для их установки понадобится сделать два дополнительных отверстия.

Помимо вышеуказанных используют кресла Peugeot и Nissan, но они имеют несоответствие и требуют доработки крепления. От Volkswagen сиденья подходят почти без доработок, но они слишком высокие для ВАЗ 2107, поэтому, несмотря на повышенную комфортность, их устанавливать не рекомендуется.

Сиденья от Peugeot подходят на ВАЗ 2107, но для их установки нужно немного переделать механизм крепления
