На современных внедорожниках АВТОВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.
Причины выхода из строя
Как правило, частая поломка реле объясняется низким качеством комплектующих, как поставляемых с завода, так и все еще живыми «кооперативами». Бороться с этим можно только тщательно подходя к выбору или имея горсть другую запчастей на замену. Ремонт нецелесообразен в виду копеечной стоимости, хотя и имеются примеры восстановления «ради интереса». Сложность лишь в доступе к месту, где находится реле поворотов Нива, поменять его – дело 2-х минут.
Иная причина, способная умертвить прерыватель, — повышенное напряжение в бортовой сети в следствие выхода из строя компонентов генератора и реле-регулятора напряжения. Также возможно замыкание. В любом случае цепь просматривают, начиная с простого – состояния предохранителей.
Симптомы
Симптоматика неисправности имеет характерные черты и отличаема от перегорания лампы накаливания или повреждения цепи. Так, если проблема в реле, то водитель увидит одно из следующих проявлений при включении переключателя поворотов:
- Не загорается индикаторная лампа, сигналы поворота погашены; Постоянно горят индикация на приборной панели и сигналы поворотов; Имеется нехарактерный треск (щелчки) при работе реле; Происходит изменение темпа функционирования в течение короткого времени; Другая частота срабатывания по сравнению с аварийной сигнализацией.
Второй вариант схемы НИВА 21213
1. Передние фонари 2. Фары 3. Электродвигатели очистителей фар 4. Звуковой сигнал 5. Электродвигатель омывателя фар 6. Электродвигатель омывателя ветрового стекла 7. Генератор 8. Боковые указатели поворота 9. Аккумуляторная батарея 10. Электродвигатель отопителя 11. Дополнительный резистор электродвигателя отопителя 12. Реле-прерыватель очистителя ветрового стекла 13. Стартер 14. Электродвигатель очистителя ветрового стекла 15. Концевой выключатель карбюратора 16. Электромагнитный клапан карбюратора 17. Блок управления электромагнитным клапаном карбюратора 18. Коммутатор 19. Свечи зажигания 20. Датчик-распределитель зажигания 21. Датчик контрольной лампы давления масла 22. Датчик указателя температуры 23. Штепсельная розетка для переносной лампы 24. Катушка зажигания 25. Датчик контрольной лампы уровня тормозной жидкости 26. Реле включения очистителей и омывателя фар 27. Реле включения обогрева заднего стекла 28. Реле включения дальнего света фар 29. Реле включения ближнего света фар 30. Реле включения зажигания 31. Реле включения стартера 32. Выключатель контрольной лампы блокировки дифференциала 33. Переключатель наружного освещения 34. Прикуриватель 35. Выключатель стоп-сигнала 36. Выключатель света заднего хода 37. Реле-прерыватель указателей поворота и аварийной сигнализации 38. Основной блок предохранителей 39. Дополнительный блок предохранителей 40. Лампы подсветки рычагов управления отопителем, 41. Выключатель заднего противотуманного света 42. Выключатель обогрева заднего стекла 43. Переключатель электродвигателя отопителя 44. Переключатель очистителя и омывателя заднего стекла 45. Выключатель аварийной сигнализации 46. Выключатель зажигания 47. Контрольная лампа воздушной заслонки карбюратора 48. Выключатель освещения приборов 49. Подрулевой трехрычажный переключатель 50. Выключатель контрольной лампы воздушной заслонки карбюратора 51. Электродвигатель омывателя заднего стекла 52. Выключатели плафонов, расположенные в стойках дверей 53. Плафоны освещения салона 54. Комбинация приборов 55. Фонари освещения номерного знака 56. Выключатель контрольной лампы стояночного тормоза 57. Датчик указателя уровня и резерва топлива 58. Задние фонари 59. Электродвигатель очистителя заднего стекла 60. Элемент обогрева заднего стекла 21213.
Способ замены
Для проведения операций вам понадобятся:
- Ключ-головка на «10» (желательно с механизмом-трещеткой); Пластиковый съемник или сходное приспособление; Пассатижи; Отвертка крестовая.
Прежде чем начнется замена реле-прерывателя поворотов Нива, отсоедините минусовую клемму от аккумулятора. Доступ к заменяемому элементу обеспечивается снятием приборной доски.

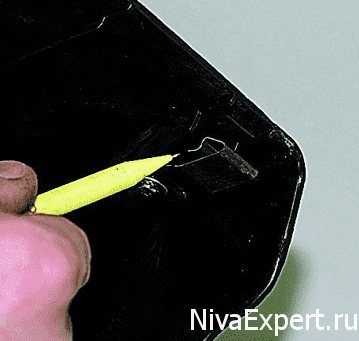

- 1. Возьмите отвертку, освободите щиток доски приборовот двух самонарезающих винтов.
2. Аккуратно подайте щиток на себя, преодолев сопротивление пары защелок, находящихся в верхней части детали.
3. Открутите панель приборов ключом на «10».

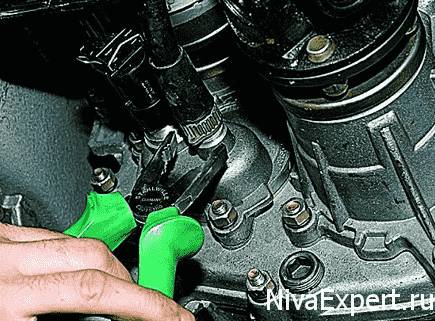

4. Не торопясь демонтируйте комбинацию приборов, одновременно избавившись от накидной гайки гибкого вала привода спидометра с помощью плоскогубцев.
5. Отсоедините провода, вытащив две колодки.

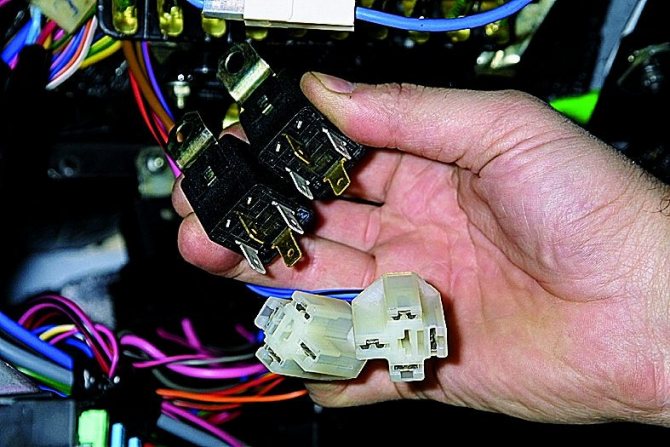

После установления места, где расположено реле поворотов Нива, отверните гайку на «10», попутно отсоединив от шпильки 3 провода «массы». Потяните устройство на себя, а затем, слегка раскачивая, выдерните колодку. Замените прерыватель на новый, как показано на фото.
Процесс сборки осуществляется в обратном порядке. Критерием работоспособности считают ритмичное вспыхивание сигналов после активации рычага переключения или кнопки аварийной сигнализации. Легкое отклонение темпа работы от конвеерного состояния 2121 считается допустимым.
Читайте также:
Рег.: 18.11.2008 Сообщений: 11 Откуда: Новокузнецк Возраст: 53 Авто: Нива 21213(1.7)карбюратор 2002г
Рег.: 06.12.2004 Тем / Сообщений: 4030 / 23190 Откуда: Москва Возраст: 65 Авто: 21214M, 2013 гв.
Алексей aka ALER.
Рег.: 18.11.2008 Сообщений: 11 Откуда: Новокузнецк Возраст: 53 Авто: Нива 21213(1.7)карбюратор 2002г
Рег.: 06.12.2004 Тем / Сообщений: 4030 / 23190 Откуда: Москва Возраст: 65 Авто: 21214M, 2013 гв.
Алексей aka ALER.
Рег.: 18.11.2008 Сообщений: 11 Откуда: Новокузнецк Возраст: 53 Авто: Нива 21213(1.7)карбюратор 2002г
Рег.: 06.12.2004 Тем / Сообщений: 4030 / 23190 Откуда: Москва Возраст: 65 Авто: 21214M, 2013 гв.
Извини, я перепутал габариты и указатели поворотов. Ночь тяжелая была — совсем не спал. Если правые не горят, тогда что-то в подрулевом переключателе. Другое место в голову не приходит.
Добавлено спустя 12 минут 38 секунд:
Или в проводке от подрулевого — мог, например, порвать провод рулевой колонкой.
Алексей aka ALER.
Рег.: 18.11.2008 Сообщений: 11 Откуда: Новокузнецк Возраст: 53 Авто: Нива 21213(1.7)карбюратор 2002г
Знание системы электропроводки на своем автомобиле избавит от затрат на посещение автосервиса. Электросхема на Нивах достаточно проста, как и все авто. Замена поврежденных элементов интуитивно понятно и не потребует серьезных знаний.
Все характеристики предохранителей ВАЗ Нива (инжектор): фото- и видеообзор
Расположение и электросхема
Устройство и ремонт реле поворотов на ваз 2106
Блок предохранителей (далее — БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем. Если в автомобиле перестает работать какой-либо электрический элемент схемы (лампы, свет в салоне, печка, стеклоподъемники), то автовладельцы в первую очередь проверяют элементы БП. Как правило, проблема устраняется заменой предохранителя.
Как же выглядит непосредственно схема БП? Этот вопрос может быть интересным для владельцев Нив. Ниже рассмотрим электросхему блока с описанием всех компонентов, отвечающих за работу тех или иных устройств в авто.
В соответствии со схемой рассмотрим значение элементов БП. Данная электросхема является универсальной для всех автомобилей Нива.
-
Читайте также:
| Номер предохранителя | Предназначение |
| 1 | Данный компонент блока обеспечивает работоспособность следующих элементов:
|
| 2 | Этот предохранитель схемы обеспечивает:
включение ламп поворотников; включение моторчика дворников лобового стекла; функционирование лампочек заслонки карбюратора, давления моторной жидкости, ручного тормоза, уровня тормозной жидкости; функционирование датчика температуры двигателя; работоспособность датчика уровня бензина в баке. |
| 3,4 | Эти элементы обеспечивают работоспособность дальнего света фар. |
| 5,6 | Данные элементы обеспечивают работу ламп ближнего света. |
| 7 | Отвечает за функционирование ламп подсветки панели приборов, номерного знака, а также габаритных огней. |
| 8 | Также отвечает за работоспособность габаритных огней, лампы света в салоне и за работу прикуривателя. |
| 9 | Отвечает за функционирование ламп включения поворотов, за работу «аварийки». |
| 10 | Предохранитель электросхемы отвечает за рулевой гудок, штепсельную розетку, а также включение стоп-огней. |
| 12 | Отвечает за включение задних противотуманных фар, а также за функционирование моторчика их очистителя. |
| 16 | Обеспечивает работоспособность прикуривателя. |
Также следует отметить, что в автомобилях ВАЗ 21214 инжектор находится еще один БП с компонентами системы впрыска. Он расположен отдельно от основного БП с левой стороны под рулем.
| Номер | Предназначение |
| 1 | Этот элемент обеспечивает бесперебойную работу вентиляторов охлаждения. |
| 2 | Обеспечивает бесперебойное функционирование электрического бензонасоса. |
| 3 | Обеспечивает работоспособность блока управления |
4 Обеспечивает функционирование главного реле системы впрыска.
В случае с первым описанным БП, если элементы устройства начнут выходить из строя, это никак не грозит работоспособности авто, разумеется, за исключением поломок некоторых компонентов. Однако в случае со вторым БП, если хотя бы один компонент замкнет и не будет работать, завести двигатель ВАЗ 21214 инжектор не получится.
Замена БП своими руками
Ниже рассмотрим процесс замены БП своими руками. Для замены вам понадобится новый БП и ключ-головка на «8».
- Для начала откройте капот и отключите аккумуляторную батарею.
- Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
- Сделав это, подденьте БП и снимите их со шпилек.
- Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.
Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.
На этом процесс замены БП завершен.
Обратите внимание! В Интернете есть множество советов по поводу того, что делать, если один из компонентов БП вышел из строя. В частности, некоторые автовладельцы допускают ошибки, которые могут впоследствии негативно сказать на работе электрической проводки в целом
При выходе из строя предохранителя некоторые водители просто берут обычную проволоку и загибают ее, двумя концами вставляя в БП на место сломанного компонента.
Они утверждают, что в этом нет ничего страшного и временно поездить так можно. Учтите — такие самодельные решения могут не только негативно сказать на работе БП, но и на всей электрической цепи в целом. Одно короткое замыкание может не только вывести из строя сам БП, но и спровоцировать возгорание, а, соответственно, и пожар.
Видео от Алексея Комзикова «Обзор ВАЗ 21214 инжектор»
В этом видео показан обзор отечественного автомобиля ВАЗ 21214 инжектор.
Расположение блоков реле и их назначение
Практически все электрические устройства на этих автомобилях рассчитаны на напряжение в 12 вольт. При этом ампераж может варьироваться от сотен ампер до десятков миллиампер. Для разделения силовых и управляющих токов используют коммутационное реле. Это предупреждает провода от чрезмерного нагрева или возгорания. Параллельно уменьшает общее количество проводки в автомобиле. Расположение коммутаторов в машине:

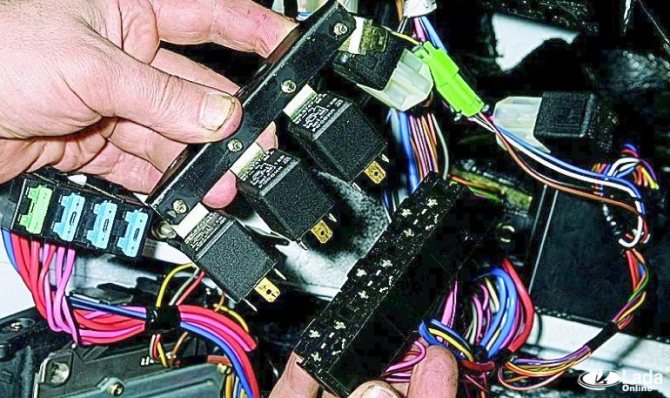

- Слева под приборной панелью расположен блок 1 под первым набором предохранителей. Здесь находятся реле бензонасоса Нива 21214, зажигания, главного коммутатора и обоих электровентиляторов.
- Справа от рулевой колонки блок реле отвечает за противотуманные фары, подогрев заднего стекла двери багажника и оба вида света (два элемента на дальний и ближний свет).
- Выше второго блока расположены реле аварийной сигнализации и поворотников.
- Реле стартера на Ниве 21214 рассчитан на несколько сот ампер и установлен в моторном отсеке.
Важно поддерживать нормальное состояние электроцепей и заменять их элементы на оригинальные. В противном случае возможен полный выход из строя контролируемого узла и полная остановка автомобиля.
Предохранители системы управления двигателем
Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:
| F1 (30A) | Контакты реле правого электровентилятора |
| F2 (30A) | Контакты реле левого электровентилятора |
| F3 (15A) | Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания |
| F4 (15A) | Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера |
Замена реле
Принцип ремонта и замены коммутаторных блоков идентичен вне зависимости от расположения. Важно перед работой с ними отключить аккумулятор, чтобы не получить удар током и травмы (возможен и летальный исход). Процесс замены блока ответственного за управления светом и обогревом заднего стекла (для примера):
- С помощью крестовой отвертки отсоединить колодку.
- Снять коммутатор стартера и зажигания под дополнительным набором предохранителей.
- С помощью той же отвертки выкрутить саморез крепления.
- Отсоединить колодки, после снятия коммутатора.
- Установить замену в обратной последовательности.
Монтажные блоки для Lada 4×4 2021 года выпуска
Реле указателей поворотов
(артикул 8450082700, 9-контактное), а также реле стеклоочистителей находятся под обшивкой в ногах водителя, слева от монтажного блока предохранителей. Также реле поворотников может располагаться за комбинацией приборов, либо под центральной консолью ближе к левой стороне.
Внимание!
Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв. или 5дв.).
Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.
