Какие бензонасосы устанавливают на автомобили ВАЗ 2110/2112

Автомобили марки ВАЗ 2110/2112, в зависимости от года выпуска и типа установленного двигателя, могут отличаться по способу подачи топлива в цилиндры.

Таблица: особенности систем подачи топлива в цилиндры двигателя в зависимости от модификации автомобиля

Лишь первые модификации ВАЗ 2110 оснащались карбюраторной системой впрыска. С завода на них устанавливались механические топливные насосы марки ДААЗ (каталожный номер 2108–1106010). До этого они отлично себя зарекомендовали на автомобилях серии «Спутник» и «Самара».

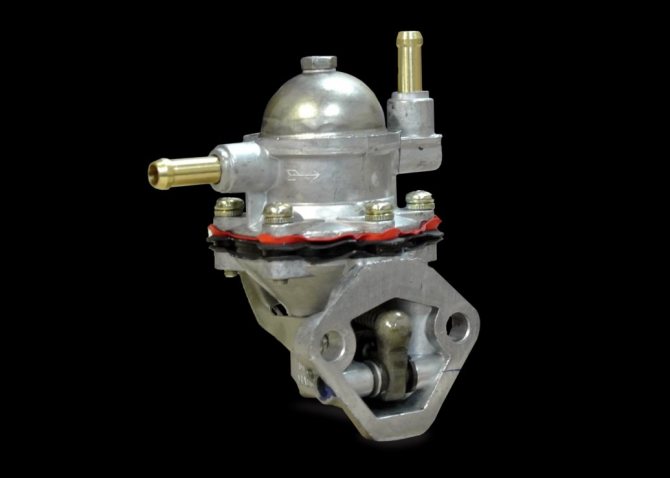

Механический бензонасос устанавливался в моторном отсеке ВАЗ 2110 справа от клапанной крышки двигателя, и приводился в действие распредвалом.

Все инжекторные ВАЗ 2110/2112 оборудованы топливными модулями погружного типа. В конструкцию такого модуля входят:

• электрический бензонасос;
• фильтр грубой очистки;
• датчик уровня топлива.

Топливный модуль устанавливается непосредственно в бак автомобиля. Иными словами, бензонасос, полностью погружён в бензин. Инжекторные ВАЗ 2110/2112 оборудовались и оборудуются электрическими топливными насосами отечественного, совместного или импортного производства. Это изделия предприятий «Утёс», «Пекар», Саратовского завода, а также всемирно известной , насосами производства которой оснащаются все современные ВАЗы. Каталожный номер стокового электрического насоса — 2112–1139009. Есть и модификации, номера которых имеют две дополнительные цифры: 02 или 03. В зависимости от них изделия могут отличаться длиной и диаметром.

Замена бензонасоса ВАЗ 2110-12 (ремонт своими руками)

Ваз обслуживание топливной системы, разборка бензонасоса, замена фильтров

Как снять топливный бак? ВАЗ 2112

Топливный насос на ВАЗ 2110, 2112: основные причины неисправности

Бензонасос инжекторного типа представляет из себя относительно сложную систему, состоящую из:

• датчика уровня топлива поплавкового типа;
• фильтрующей сетки топливозаборника;
• электродвигателя;
• клапан механический впускной и клапан выпускного типа;
• электромагнитный клапан;
• прочие механические детали

Отказ любого из вышеперечисленных компонентов приводит в конечном счете к падению давления в системе подачи топлива либо полной остановке автомобиля — требуется замена бензонасоса «десятки» либо его ремонт. Не менее важную роль также играет качество перекачиваемого через инжектор топлива и чистота топливного бака.

Особенности конструкции бензонасосов карбюраторной и инжекторной систем впрыска топлива

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

Первые модификации ВАЗ 2110 с карбюраторной системой впрыска оснащались механическими бензонасосами

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

В инжекторных ВАЗ 2110/2112 бензонасос имеет электрическую конструкцию и входит в состав погружного топливного модуля

Причина поломки бензонасоса

Причин, как правило — две. Первая — это сильное загрязнение топливного фильтра, вторая — привычка владельца автомобиля ездить с полупустым баком.

С предназначением и расположением мы разобрались, теперь предлагаю вашему вниманию инструкцию по замене бензонасоса, то есть далее речь пойдет о том, как заменить бензонасос ВАЗ своими руками.

1. Прежде всего следует подготовить автомобиль к этой процедуре, для этого, при помощи ветоши произведите очистку двигателя, блок цилиндров, а также сам бензонасос от пыли и грязи, при помощи уайт-спирита или спец-очистителя.

2. Для следующего этапа понадобится два болта М8, для того чтобы заглушить отверстия шлангов, поскольку при их отсоединении будет вытекать топливо.

3. Далее, при помощи крестовой отвертки или ключа на «8» ослабьте крепежные хомуты, которые удерживают топливные шланги и демонтируйте шланги со штуцеров бензонасоса.

Теперь собственно можно произвести заглушку концов топливных шлангов приготовленными ранее болтами М8.

4. Замена бензонасоса ВАЗ продолжается и следующим этапом будет — снятие бензонасоса, для этого открутите две гайки крепления, которыми бензонасос крепится к блоку цилиндров, используя ключ на «13».

5. Когда все готово, можно приступать к снятию бензонасоса со шпилек, при этом обратите внимание на состояние прокладки, в случае необходимости произведите ее замену.

6. Снимите и очистите от загрязнений и пыли теплоизолирующую проставку, также как и в предыдущем случае с прокладкой в случае необходимости замените прокладку, находящуюся между блоком цилиндров и теплоизолирующей проставкой.

Признаки неисправности бензонасоса ВАЗ 2110/2112

Признаки неисправности насоса проявляются одинаково, независимо от его конструкции и типа системы впрыска. К ним можно отнести:

• затруднённый запуск мотора;
• нестабильную работу двигателя на холостых оборотах (вибрация, троение, остановка силового агрегата);
• провалы при разгоне в движении;
• снижение мощностных и тяговых качеств мотора;
• отсутствие характерного звука запуска бензонасоса (для инжекторных двигателей);
• наличие следов подтекания топлива (для карбюраторных силовых агрегатов).

Самостоятельно определить неисправность бензонасоса достаточно проблематично, ведь первые три признака, являющиеся основными, могут свидетельствовать и о других проблемах в топливной системе, как:

• засорение топливного фильтра;
• неполадки с датчиками массового расхода воздуха, положения дроссельной заслонки, уровня кислорода и т.п.;
• засорения одной или нескольких форсунок;
• выход из строя регулятора давления.

Кроме этого, подобные симптомы наблюдаются и при возникновении проблем с зажиганием. Установить, что причиной перечисленных признаков является именно топливный фильтр можно путём проверки устройства.

Как заменить бензонасос на ВАЗ-2110

Замена бензонасоса, как и других деталей автомобиля, должна начинаться с приобретения точно такого же агрегата. Бензонасос в автомобиле ВАЗ-2110 расположен в баке и постоянно омывается бензином для охлаждения, поэтому перед его заменой нужно полностью слить бензин. Также необходимо отключить минусовую клемму на аккумуляторе. Все работы, связанные с ремонтом топливной системы, должны производиться на обесточенном автомобиле. Для работы понадобятся некоторые инструменты:

• гаечный ключ на 17:
• головка на 7;
• плоская и фигурная отвертки.

Также желательно иметь под рукой ветошь и коробку для складывания гаек.

1. В первую очередь нужно снять заднее сиденье и освободить доступ к месторасположению бензонасоса.
2. Далее находим квадратный лючок, убираем ковролин и откручиваем крестообразной отверткой два болта, расположенных по диагонали. Кладем их в коробочку и снимаем крышку.
3. Под крышкой находится бензонасос. Перед тем как приступать к замене, желательно снизить давление в топливной системе. Если автомобиль стоял несколько часов, этого можно и не делать. Но если вы решите, что все-таки необходимо снизить давление, то нужно снять предохранитель с топливного насоса и завести машину, через несколько секунд давление упадет до минимальной отметки. Далее можно приступать к процедуре замены бензонасоса.
4. Отсоединяем штекер с проводами. На нем нужно отогнуть фиксатор немного вверх и отсоединить разъем. Чтобы его часть не мешала, отодвигаем ее вправо на максимальную длину.
5. Далее нужно переходить к откручиванию топливных трубок. Их на бензонасосе две. Берем ключ на 17 и по очереди откручиваем обе трубки. Отводим трубки в сторону. Левую трубку, которая находится ближе к салону, желательно отодвинуть подальше, чтобы было более удобно вынимать бензонасос.

6. Следующий шаг – по кругу окручиваем восемь гаек прижимной пластины и складываем в коробочку. Для скручивания гаек желательно иметь накидной ключ с трещоткой и головка на 7. Если гайки заржавели и не хотят откручиваться, нужно обработать их ВД-40 и немного подождать.

7. Аккуратно снимаем прижимную пластину и откладываем в сторону. Отверткой либо рукой поддеваем уплотнительную резинку, чтобы она снялась со шпилек, и переходим к снятию бензонасоса.
8. Вытягиваем наполовину насос из бензобака и немного наклоняем его, чтобы не зацепился поплавок, и достаем полностью всю конструкцию.

Замена механического

Обнаружив проблемы с топливным насосом, его можно попытаться отремонтировать самостоятельно, или заменить новым. В первом случае лучше купить ремонтный комплект. Он включает все элементы устройства, которые могут выйти из строя: клапана, прокладки, диафрагмы и толкатель.

Если же вы решили заменить насос в сборе, это ещё проще.

После демонтажа неисправного устройства вам необходимо:

1. Установить новые прокладки и толкатель.
2. Установить насос на место, закрепить его гайками.
3. Подсоединить шланги бензопровода, зафиксировать их хомутами.
4. Несколько раз нажать на рычаг ручной подкачки, чтобы насос заполнился топливом.
5. Завести двигатель и проверить его работу.

   Новый бензонасос устанавливается на новые прокладки

Пошаговая инструкция проверки электрического топливного насоса Ваз 2110

Чтобы проверить электрический бензонасос на Ваз 2110, потребуется индикатор, продающийся в любом автомобильном магазине. Установку индикатора, в каждом конкретном случае, следует делать, согласно той инструкции, которая к нему прилагается. Затем запускают двигатель и, через несколько минут, его глушат. После этого изучают показания индикатора: в норме давление не должно снижаться ниже отметки 1,6 атм. – в противном случае, придётся заменить или форсунку, или регулятор.

Можно проверить бензонасос и с помощью манометра. Его подключают непосредственно к топливной рампе, а сам прибор при этом выводится к лобовому стеклу автомобиля (делают это под кромкой капота).

Процесс проверки давления в бензонасосе Ваз 2110

Как только включается зажигание, необходимо снять показания манометра (они не должны превышать 380 кПа, и быть меньше 300 кПа). После разгона автомобиля (оптимально будет сделать это до 3 передачи), опять нужно снять показания манометра, которые, при исправном бензонасосе, не должны сильно разниться, и выходить за указанный диапазон.

В случае, когда машина глохнет во время езды, в первую очередь, проверяют реле на бензонасосе. Эта процедура состоит из подключения в разъём топливного насоса специальной лампочки. После этого, включают зажигание. Если, в течение нескольких секунд, лампочка будет гореть, то реле топливного насоса исправно.

Если начало протекать топливо, то необходимо просто поменять фильтры или прокладки. Также может потребоваться и замена диафрагмы, либо, в редких случаях, клапанов.

Помните о том, что в работе с топливной системой необходимо соблюдать предельную аккуратность. Лучше всего сразу ехать к специалистам, которые точно знают, как проверить бензонасос быстро и эффективно.

Проверка электрической цепи

В отличие от карбюраторного двигателя, где топливный насос имеет механический привод, на инжекторных ВАЗ 2110/2112 за работу этого устройства отвечают специальные реле и предохранитель. Поэтому прежде чем перейти к диагностике самого насоса, нужно обязательно проверить указанные элементы. Если хоть один из них неисправен, насос не будет работать вообще.

Включите зажигание, не запуская двигателя, и прислушайтесь. Работающий бензонасос при запуске издаёт характерный «свист». Если его нет, значит, либо сам насос вышел из строя, либо же один из элементов цепи его питания.

Реле и предохранитель насоса находятся в дополнительном монтажном блоке, расположенном внутри центральной консоли автомобиля. Доступ к нему можно получить, сняв пластиковую облицовку (возле левой ноги переднего пассажира). Она крепится несколькими саморезами. Под крышкой вы найдёте три реле и три предохранителя. Обычно элементы защиты цепи бензонасоса расположены по центру.

Реле и предохранитель находятся в дополнительном монтажном блоке под облицовкой

Для проверки предохранителя извлеките его из гнезда и «прозвоните» тестером. В случае необходимости замените его, соблюдая номинал (15 А). Проверить реле на работоспособность без специального оборудования вряд ли получится. Но можно взять другое реле, например, вентилятора радиатора (крайнее левое), и установить его на место диагностируемого. Включите зажигание и послушайте, заработал ли бензонасос. Если да, купите и поставьте новое реле. Если же проблема осталась, продолжите диагностику.

Чтобы проверить реле бензонасоса можно установить на его место реле вентилятора охлаждения радиатора

Основные причины неисправности

Бензонасос может перестать функционировать только по двум основным причинам – отсутствие топлива в балке или возникновение неисправностей. Во втором случае причины поломок обычно заключаются в следующем:

1. Использование плохого топлива, которое не соответствует стандартам качества.
2. Поломка клапанов. Чаще всего они просто засоряются, в таком случае будет достаточно демонтировать крышку и сетку устройство, после чего прочистить их. Если же клапаны разболтались и их положение является ненадежным, потребуется полностью заменить насос.
3. Засорение фильтрационной системы, через которую проходит топливо, в результате чего на насос оказывается чрезмерное давление, мешающее его нормальному функционированию.
4. Отсутствие своевременной заправки и езда на автомобиле с минимальным количеством топлива в баке. Это провоцирует холостой ход устройства, который довольно быстро приводит к его неисправности.
5. Выход из строя реле или предохранителя.

ВАЗ 2110 оснащается инжекторным насосом – это надежное приспособление, редко выходящее из строя.

В большинстве случаев все поломки происходят именно по вине водителя; при наличии подозрений на наличие неисправностей, проверить бензонасос можно следующим способом:

1. При помощи отвертки или специального ключа нужного ослабить хомут входящего шланга, через который осуществляется подача топлива, после чего его можно будет снять со шпилек.
2. Поставить заглушку при помощи болта диаметром 8 мм, он будет препятствовать просачиванию топлива наружу.
3. Совершить несколько движений при помощи рычага ручного привода. В этот момент необходимо следить за выпускным штуцером – из него должна выстреливать сильная струя топлива, что будет свидетельствовать об исправном состоянии устройства. Если этого не происходит, то потребуется перейти к следующему пункту, чтобы продолжить процесс диагностики.
4. Необходимо ослабить хомут выходящего шланга и поставить заглушку по аналогии с тем, как это уже делалось раньше.
5. На впускной штуцер ставится заслонка, можно просто зажать его пальцем, после чего снова привести в действие рычаг ручного привода. Отсутствие ощущения вакуума и всасывания пальца внутрь будет свидетельствовать об обнаружении поломки: бензонасос следует заменить или заняться его ремонтом.
6. При отсутствии обнаружения неисправностей на предыдущих этапов требуется осуществления проверки топливной магистрали, скорее всего, она и будет являться причиной поломок.

Рекомендуем:

Замена бензонасоса ваз 2107 — пошаговая инструкция

В отличие от более старых моделей, ВАЗ 2110 был оснащен электрическим бензонасосом, поэтому о его переходе в рабочий режим и начале функционирования свидетельствует характерное жужжание, возникающее после поворота заводного ключа.

Его отсутствие может быть свидетельством выхода из строя реле и предохранителя, поэтому эти части устройства должна быть проверены в самую первую очередь. Сделать это довольно просто:

1. Нужно найти кронштейн с крепежами этих элементов, он располагается под передней панелью около перчаточного ящика. На нем должно быть установлено 3 реле и 3 предохранителя.
2. Первоначально осмотру подвергается крайний предохранитель с левой стороны, на нем не должно быть следов перегорания.
3. Далее проверяется реле, расположенное посередине – нужно будет проверить показатели напряжения между минусом кузова после включения зажигания и проводом розового цвета.
4. При наличии напряжения 12В, необходимо замкнуть провод розового цвета на серый провод, что позволит соединить контакты 30 и 87 реле. Начало функционирование бензонасоса будет свидетельствовать о выходе из строя реле. Проверить это можно путем временного монтажа рабочего реле, снятого с другого транспортного средства.

Проверка давления в топливной рампе

Но даже тот факт, что бензонасос начинает качать при включении зажигания, ещё не говорит о его исправности. Главным показателем его работы является давление в системе. Проверить его можно при помощи обычного манометра с пределом измерения 5–7 атмосфер, которым измеряют давление в шинах. Кроме него потребуются отрезок бензостойкого шланга с внутренним диаметром 9 мм и два хомута соответствующего размера.

Порядок проверки следующий:

1. Стравливаем давление в системе. Для этого отключаем от аккумулятора минусовую клемму. Снимаем пластиковую облицовку дополнительного монтажного блока, в котором находятся реле и предохранитель бензинового насоса. Вынимаем предохранитель из гнезда. Подключаем снятую клемму к АКБ. Запускаем двигатель и даём ему поработать, пока не заглохнет. После этого ставим предохранитель на место.
2. На топливной рампе находим штуцер, специально предназначенный для измерения давления. При помощи колпачка колёсного вентиля выкручиваем из штуцера золотник.

   Штуцер предназначен специально для измерения давления

3. Один конец шланга надеваем на штуцер, фиксируем его хомутом. Второй конец подсоединяем к манометру и также закрепляем его при помощи хомута.
4. Включаем зажигание и ждём, пока насос закачает топливо в систему.
5. Смотрим на показания манометра.

   Для измерения давления топлива в рампе подойдет обычный манометр для шин

Для двигателей объёмом 1500 см3 оно должно составлять 2,8–3,2 атмосферы, а для силовых агрегатов объёмом 1600 см3 – 3,6–4 атмосферы. Если же показатели прибора ниже — насос для дальнейшей эксплуатации непригоден.

Когда выполняется замена

Такой мелкий ремонт производится по мере загрязнения сетки, что происходит достаточно быстро, учитывая качество отечественного топлива. Правильный подход — это сменить все расходные материалы одновременно, ориентируясь по периодичности заливки нового масла в двигатель.

В ходе этой процедуры можно осуществить замену воздушного и масляного фильтров, а также сетки бензонасоса. Если взять за привычку менять эту сетку только после окончательного ее засорения, то насос будет постоянно работать с повышенной нагрузкой, в результате чего быстро потребуется ремонт или даже замена бензонасоса ВАЗ 2110.

Первый признак неисправности бензонасоса — отказ двигателя от запуска. После включения зажигания можно услышать легкое жужжание работающего устройства для подачи бензина, которое прекращается после создания им необходимого давления топлива в системе.

Если после этого двигатель автомобиля не запускается либо даже звук работы насоса ВАЗ 2110 не прослушивается, то нужно проверить наличие давления бензина в магистрали. Это делается с помощью стравливающего клапана на рампе. О порядке проверки будет сказано ниже. При отсутствии горючего становится ясно, что не работает бензонасос либо засорилась его сетка.

Замена сетки бензонасоса на инжекторе своими руками

Проверка производительности

Убедиться в том, что бензонасос вышел из строя поможет проверка его производительности. Для этого потребуются:

• отвёртка с крестообразной битой;
• отрезок бензостойкого шланга (50–80 см) с хомутом;
• ключ на 17;
• пустая пластиковая бутылка объёмом 2 л;
• отрезок изолированного провода;
• секундомер.

Проверка производительности осуществляется следующим образом:

1. Снимаем заднее сиденье. Приподнимаем ковролин и находим под ним лючок бензобака. Откручиваем два винта (по диагонали).
2. Сняв лючок, вы увидите верхнюю часть топливного модуля. Ключом на 17 откручиваем гайку выпускного штуцера. Надеваем на него шланг и фиксируем соединение хомутом. Другой конец шланга опускаем в пустую бутылку.
3. Отключаем разъем питания насоса. На плюсовой контакт устройства при помощи отрезка провода подводим питание от соответствующей клеммы аккумулятора. Минусовой замыкаем на массу.
4. Начинаем отсчёт времени с момента запуска насоса.

Исправный бензонасос инжекторного ВАЗ 2110/2112 должен перекачивать 1,5 л топлива за одну минуту. Если этот показатель ниже — насос подлежит замене.

Выбор и замена топливного насоса

Российские автовладельцы отдают предпочтение бензонасосам фирмы BOSH. Покупать новый насос следует только в специализированных магазинах. Оригинальный товар должен быть упакован в плотную полиэтиленовую плёнку, заполненную специальным консервирующим маслом. При этом фирменный насос BOSH не может стоить дешевле 2 тыс. рублей.

Для замены электрического бензонасоса на ВАЗ 2114/2115 понадобятся:

• отвёртка с крестообразной битой;
• тонкая шлицевая отвёртка;
• ключ или головка на 7;
• ключ на 10;
• ключ на 17.

Последовательность действий следующая:

1. С помощью ключа на 10 снимите минусовую клемму с аккумулятора.
2. Откройте пробку бензобака для снижения в нём давления.
3. Снимите подушку заднего сиденья и отогните ковролин и звукоизоляцию.

   Лючок топливного модуля расположен под задним сиденьем

4. Отвёрткой открутите два шурупа крепления лючка топливного модуля и снимите его.
5. Отсоедините разъём питания.

   Отсоединение электрического разъема от топливного модуля

6. Ключом на 17 открутите гайки на трубках топливопроводов. Отсоединяем трубки от штуцеров и разводим их в стороны.

   Ключом на 17 открутите гайки на трубках топливопроводов

7. Головкой на 7 открутите восемь гаек крепления крышки топливного модуля.

   Головкой на 7 открутите восемь гаек крепления крышки модуля

8. Снимите прижимное кольцо и извлеките топливный модуль.

   Извлечение топливного модуля из бензобака

9. Тонкой шлицевой отвёрткой отсоедините топливный фильтр грубой очистки.
10. Этой же отвёрткой снимите стопорные кольца на направляющих стакана.

    При помощи отвёртки снимите стопорные кольца с направляющих

11. Отсоедините топливные трубки от штуцеров крышки.

    Топливные трубки будет проще отсоединить, если их нагреть

12. Отсоедините электрический разъём.
13. Снимите стакан с направляющих.

    Отсоединив трубки и провода, снимите стакан с направляющих

14. Шлицевой отвёрткой отведите защёлки, фиксирующие электробензонасос, в стороны и извлеките его.

    Чтобы снять бензонасос, необходимо развести защелки в стороны

15. Установите новый насос.
16. Повторите все операции в обратном порядке.

Рекомендуем: Как снять коробку передач на ВАЗ 2110 в гаражных условиях

Если при разборке топливного модуля обнаружилось, что фильтр грубой очистки засорён, его следует заменить. Замене также подлежит и датчик уровня топлива с поплавком, если показания на передней панели не соответствуют действительности.

Таким образом, провести диагностику и заменить топливный насос автомобиля ВАЗ 2114/2115 довольно просто. А для того, чтобы насос служил долго, всегда заправляйтесь только качественным бензином.
