Для нормальной работы бензинового ДВС необходимо своевременное образование искры. С этой целью используется специальное устройство, обеспечивающее ее появление в момент нахождения поршня в положении ВМТ (верхней мертвой точки), причем в разных цилиндрах искрообразование происходит в разное время. Такое устройство называют прерыватель-распределитель, или по-другому, трамблер. Без него не работает ни один бензиновый ДВС, и долгие годы он был неотъемлемой частью любой системы зажигания, в том числе и автомобилей ВАЗ 2109, 2106, 2107, 2108.

Для чего нужен трамблер

Система зажигания – ответственная часть бензинового мотора. Работа последнего основывается на своевременном сгорании топливно-воздушной смеси (ТВС), для чего специально генерируется высоковольтное напряжение, подающееся затем на свечи. На них происходит формирование искры, вызывающей сгорание ТВС, вследствие чего двигатель совершает полезную работу. Примерно так вкратце можно описать принцип работы бензинового ДВС.

При всех этих процессах нужен трамблер. Если оценивать его роль при работе зажигания, следует отметить, что он:

1. инициирует начало искрообразования, благодаря размыканию контактов прерывателя (в более современных моделях автомобилей, например, ВАЗ 2109, 2106, 2107, 2108 последних годов выпуска, для этих целей используется датчик Холла);
2. направляет сформированное в катушке зажигания высокое напряжение на нужную свечу;
3. изменяет начало момента искрообразования в зависимости от режимов движения и используемого топлива, для чего служат вакуумный центробежный регуляторы;
4. обеспечивает накопление и разряд энергии в бобине.

Лучше понять, для чего служит и как работает трамблер, позволит функциональная схема зажигания:

РАСПРЕДЕЛИТЕЛЬ ЗАЖИГАНИЯ

Распределитель зажигания (трамблёр) предназначен для передачи импульсов тока высокого напряжения, которые поступают с катушки, на свечи. Трамблёр состоит из:

• алюминиевого корпуса;
• вала;
• датчика Холла;
• вакуумного и центробежного регуляторов угла опережения зажигания;
• бегунка;
• крышки с четырьмя неподвижными контактами.

В «семёрках» с бесконтактным зажиганием применяются распределители типа 38.3706.

На распределителе 38.3706 установлен датчик Холла

ТАБЛИЦА: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРАМБЛЁРА ТИПА 38.3706

Характеристики	Показатели
Напряжение питания, В	12
Допустимая величина оборотов, об/мин	3500
Включение центробежного регулятора при, об/мин	400
Максимальная величина угла центробежного регулятора, o	15,5
Включение вакуумного регулятора при, мм. рт. ст.	85
Максимальная величина угла вакуумного регулятора, o	6
Диапазон рабочих температур, oС	-40 — +100
Масса, кг	1,05

ГДЕ НАХОДИТСЯ ТРАМБЛЁР В ВАЗ 2107

Распределитель зажигания вмонтирован в левую часть блока цилиндров двигателя. Его вал приводится в действие шестернёй привода вспомогательных агрегатов. Количество оборотов вала трамблёра напрямую зависит от скорости вращения коленвала.

Трамблёр расположен на левой стороне блока цилиндров

НЕИСПРАВНОСТИ ТРАМБЛЁРА ВАЗ 2107 И ИХ ПРИЗНАКИ

К наиболее распространённым поломкам распределителя «семёрки» можно отнести:

• подгорание неподвижных контактов крышки;
• механическое повреждение или электрический пробой крышки;
• подгорание бегунка.

Что касается симптомов, то для перечисленных неполадок они будут аналогичны:

• нестабильная работа двигателя;
• снижение мощностных характеристик силовой установки;
• повышенный расход горючего.

Чтобы диагностировать основные поломки трамблёра, его не нужно снимать с двигателя. Достаточно отсоединить от крышки высоковольтные провода и отстегнуть две защёлки, которые крепят её к корпусу. Сняв крышку и осмотрев контакты с бегунком, вы сможете визуально оценить их состояние и сделать вывод о том, насколько они пригодны к дальнейшей работе. Если контакты невозможно зачистить, крышка устройства подлежит замене. Стоит такая деталь порядка 200 рублей. Бегунок обойдётся вдвое дешевле.

Крышка трамблёра крепится к его корпусу при помощи двух защёлок

Трамблер ВАЗ-2101-2107. Установка зажигания по Лампочке!!!

Принцип работы трамблера

Во многом принцип работы трамблера оставался неизменным долгие годы. В автомобилях ВАЗ, таких как ВАЗ 2109, 2106, 2107, 2108, система зажигания подобного типа использовалась почти до конца прошлого столетия.

Основой работы является связь трамблера с коленчатым валом двигателя. Когда поршень в первом цилиндре занимает положение, соответствующее ВМТ, размыкаются контакты прерывателя, в катушке зажигания появляется высокое напряжение, направляемое через бегунок, расположенный в крышке трамблера, на свечу первого цилиндра.

Там происходит сгорание ТВС, и коленчатый вал продолжает свое вращение. Оно, кроме перемещения поршней, вызывает вращение кулачка прерывателя. Когда в другом цилиндре другой поршень занимает положение, соответствующее ВМТ, в этот момент в трамблере опять размыкаются контакты прерывателя, в катушке зажигания генерируется высоковольтное напряжение, поступающее на нужную свечу.

Такое совместное вращение коленчатого вала, кулачка прерывателя и бегунка трамблера обеспечивает появление искры, где надо и когда надо. Однако это не охватывает всех аспектов того, как работает трамблер. Для понимания его работы требуется коснуться таких понятий, как угол замкнутого состояния контактов (УЗСК) и угол опережения зажигания (УОЗ)

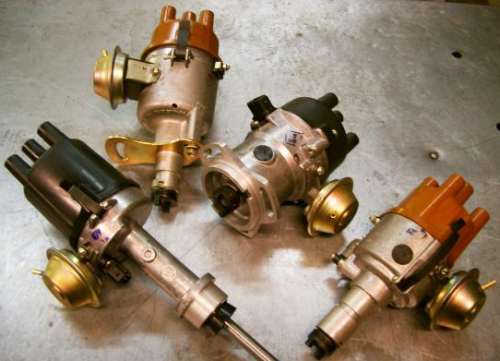

Трамблеры ваз 2106-2107 бесконтактной системы зажигания и контактной

Высоковольтные провода

Установка БСЗ, подробная видео-инструкция.

РЕГУЛИРОВКА

Безо всяких приборов выставить угол опережения зажигания можно опытным путем. На прогретом до рабочей температуры (80-90 градусов), при движении со скоростью 40 км/час необходимо переключиться на 4 скорость и выжать педаль газа. Если электронное бесконтактное зажигание удалось выставить правильно, должна возникнуть кратковременная детонация, после которой двигатель должен начать постепенно набирать обороты. Если появился стук клапанов – необходимо провернуть трамблер по часовой стрелке примерно на градус. Операцию повторяют, пока стук не прекратится. Если же при проверке появляется провал в оборотах двигателя, трамблер проворачивают в противоположную сторону.

Кроме регулировки угла опережения зажигания новая система может потребовать регулировки карбюратора. Карбюратор ВАЗ 2107 имеет два регулировочных винта – количества и качества. Регулировка осуществляется следующим образом:

1. Вращением винта количества добиваются частоты оборотов двигателя, равной 1200-1300. Далее, винтом регулировки качества выставляют максимальные обороты.
2. Повторяют операцию, описанную в п.1, до тех пор, пока при оборотах 1200-1300, винт регулировки качества будет установлен в положение, соответствующее максимальным оборотам двигателя.

Специалисты рекомендуют при установке БСЗ выполнить не только регулировку, но и чистку и продувку карбюратора, чтобы увидеть реальный эффект от данной модернизации.

Источники

• drive2.ru/b/4062246863888470527/
• twokarburators.ru/beskontaktnaya-systema-zazhigania-2105-2104-2107-shema/
• 7vaz.ru/tjuning/ustanovka-i-regulirovka-bsz.html
• bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/zazhiganie/zazhiganie-2107/elektronnoe-zazhiganie-na-vaz-2107.html

Установка трамблёра на двигатель ВАЗ классика.

УЗСК

Такое понятие, как УЗСК, характеризует время, когда контакты прерывателя замкнуты. По сути дела – это опосредованная характеристика накопления в катушке энергии после окончания формирования искры. УЗСК прямо отражается на количестве энергии, идущей на искрообразование и, соответственно, на работе двигателя.

В тех случаях, когда между контактами расстояние маленькое, катушка не накопит необходимой энергии и энергия искры окажется мала, что приведет к перебоям в работе мотора. Большой зазор также приводит к перебоям, так как время разрыва контактов уменьшается, и катушка не успевает полностью разрядиться.

У каждой системы зажигания существует свой оптимальный УЗСК, для обеспечения которого, при необходимости, надо проверить и отрегулировать трамблер.

Ремонт бесконтактного трамблёра

Диагностика и ремонт трамблёра бесконтактного типа производится по аналогии с приведённой выше инструкцией. Исключение составляет только процесс проверки и замены датчика Холла.

Диагностировать датчик необходимо, не снимая трамблёр с двигателя. Если у вас возникли подозрения в неработоспособности датчика Холла, произведите его проверку, а при необходимости и замену в следующем порядке:

1. Отключите центральный бронепровод от соответствующего электрода на крышке трамблёра.
2. В колпак провода вставьте заведомо исправную свечу зажигания и расположите её на двигателе (кузове) автомобиля таким образом, чтобы её юбка имела надёжный контакт с «массой».
3. Попросите помощника включить зажигание и прокрутить несколько секунд стартером. При исправном датчике Холла на электродах свечи будет возникать искра. Если искры нет, продолжайте диагностику.
4. Отсоедините разъём датчика от корпуса устройства.
5. Включите зажигание и замкните в разъёме выводы 2 и 3. В момент замыкания на электродах свечи должна появиться искра. Если этого не произошло, продолжите диагностику.
6. Переведите переключатель мультиметра в режим измерения напряжения в диапазоне до 20 В. При выключенном моторе подключите выводы прибора к контактам 2 и 3 датчика.
7. Включите зажигание и снимите показания прибора. Они должны быть в пределах 0,4–11 В. Если напряжения нет, датчик однозначно неисправен и подлежит замене.
8. Выполните работы, предусмотренные п.п. 1–8 инструкции по демонтажу трамблёра, а также п.п. 1–14 инструкции по разборке устройства.
9. Плоской отвёрткой открутите винты крепления датчика Холла.
10. Извлеките датчик из корпуса.
11. Произведите замену датчика и сборку устройства в обратном порядке.

УОЗ

Это понятие затрагивает момент воспламенения ТВС. Дело в том, что ее сгорание происходит не мгновенно, и зачастую, для обеспечения оптимальных условий такого процесса, оно должно начинаться раньше, чем поршень займет положение ВМТ. УОЗ и характеризует время, на величину которого появление искры опережает появление поршня в положении ВМТ.

Оно постоянно меняется, и его величина полностью зависит от работы мотора в конкретных условиях, т.е. от нагрузки, скорости авто, качества и типа используемого топлива. Для обеспечения оптимального сгорания ТВС, трамблер содержит центробежный регулятор, а также связан с вакуумным регулятором.

Назначение и виды трамблёров

Основной распределитель «шестёрки» располагается на горизонтальной площадке, сделанной слева от клапанной крышки мотора. Вал агрегата, заканчивающийся шлицами, входит в приводную шестерню внутри блока цилиндров. Последняя вращается цепью газораспределительного механизма и одновременно крутит вал масляного насоса.

Под установку распределителя на блоке двигателя предусмотрена специальная площадка

Трамблёр выполняет в системе зажигания 3 функции:

• в нужный момент разрывает электрическую цепь первичной обмотки катушки, отчего во вторичной образуется импульс высокого напряжения;
• поочерёдно направляет разряды к свечам согласно порядку работы цилиндров (1—3—4—2);
• автоматически корректирует угол опережения зажигания при изменении оборотов коленчатого вала.

Трамблёр занимается распределением импульсов по свечам и обеспечивает своевременное искрообразование

Подача искры и воспламенение топливовоздушной смеси производится раньше, чем поршень достигнет верхней крайней точки, чтобы топливо успело полноценно сгореть. На холостом ходу угол опережения составляет 3—5 градусов, с повышением числа оборотов коленвала данный показатель должен увеличиваться.

Различные модификации «шестёрок» комплектовались разными типами распределителей:

1. ВАЗ 2106 и 21061 оснащались двигателями рабочим объёмом 1,6 и 1,5 л соответственно. Из-за высоты блока на модели устанавливались трамблёры с длинным валом и механической контактной системой.
2. Автомобили ВАЗ 21063 комплектовались двигателем 1,3 л с низким блоком цилиндров. Распределитель — контактного типа с укороченным валом, разница для моделей 2106 и 21063 составляет 7 мм.
3. На обновлённую серию ВАЗ 21065 ставились бесконтактные трамблёры с длинным штоком, работающие совместно с системой электронного зажигания.

Разница в длине валов 7 мм обусловлена различными объёмами моторов, применяемых на «шестёрке»

Разница в длине приводного вала, зависящая от высоты блока цилиндров, не позволяет использовать деталь ВАЗ 2106 на двигателе объёмом 1,3 л — распределитель попросту не сядет в гнездо. Ставить запчасть с коротким валом на «чистую шестёрку» тоже не выйдет — шлицевая часть не достанет до шестерни. Остальная начинка контактных трамблёров одинакова.

Будучи молодым неопытным водителем, лично столкнулся с проблемой разной длины штоков распределителей зажигания. На моих «Жигулях» ВАЗ 21063 в дороге обломился вал трамблёра. В ближайшем автомагазине приобрёл запчасть от «шестёрки» и начал устанавливать на авто. Результат: распределитель не вставился до конца, между площадкой и фланцем остался большой зазор. Позже продавец объяснил мою ошибку и любезно заменил деталь на подходящую к мотору 1,3 л.

Из чего состоит трамблер

Такое устройство, как трамблер, включает в свой состав большое число разнообразных деталей. Рассматривать их назначение не входит в задачу данного материала, но ознакомиться, из каких узлов состоит трамблер, можно на приведенном ниже рисунке

Как видно из рисунка, трамблер состоит из нескольких самостоятельных узлов. И если назначение и принцип работы узла распределителя напряжения просты и понятны, то с работой других можно ознакомиться более подробно. Тем не менее, проверить, в каком состоянии находится высоковольтный распределитель и бегунок, желательно при каждом обслуживании авто.

Центробежный регулятор

Такое устройство определяет момент начала сгорания ТВС в цилиндрах двигателя. Как уже отмечалось, изначально искра появляется, когда поршень занимает положение ВМТ, именно под этот момент и настраивается первоначально трамблер. Однако необходимо учесть два момента:

• Сгорание ТВС происходит с постоянной скоростью, начинаясь от свечи и затем распространяясь дальше по объему цилиндра. Горение происходит не мгновенно, а наибольшая эффективность работы бензинового ДВС достигается, когда поршень миновал ВМТ и пошел к НМТ (нижней мертвой точке).
• При работе мотора число оборотов коленвала меняется, его увеличение уменьшает время, необходимое на эффективное сгорание ТВС.

Для устранения этого противоречия и вводится понятие УОЗ, что подразумевает начало сгорания топлива до достижения ВМТ поршнем. Устройство, обеспечивающее формирование УОЗ – центробежный регулятор, показано на рисунке, он состоит из грузиков, соединенных пружинами, и пластины.

Его принцип работы основан на центробежной силе, увеличение оборотов коленвала вызывает расхождение грузиков, а через пластину – изменение положения кулачка и бегунка. Из-за этого размыкание контактов будет происходить раньше, а также вызовет более раннее появление высокого напряжения и искры. Воспламенение ТВС произойдет при положении поршня, не достигнувшем ВМТ, чем будет обеспечено эффективное его сгорание.

Подобную регулировку момента воспламенения ТВС имеет трамблер от разных производителей, в том числе и в автомобилях ВАЗ 2109, 2106, 2107, 2108.

Вакуумный регулятор

Подобное устройство предназначено для изменения УОЗ при изменении нагрузки мотора, определяемой положением дроссельной заслонки. Как это осуществляется, поможет понять рисунок:

Вакуумный регулятор является замкнутой полостью, разделенной диафрагмой. Одна из полостей соединена с карбюратором. Создаваемое в нем разрежение, зависящее от положения дроссельной заслонки, заставляет перемещаться диафрагму. Изменение ее положения через тягу передается на подвижный диск, что сказывается на положении кулачков прерывателя, корректирует время его срабатывания (раньше или позже), и соответственно, время воспламенения ТВС.

Таким образом, трамблер в зависимости от нагрузки на мотор, изменяет момент искрообразования, влияя на характеристики двигателя. Такая регулировка присутствует во всех автомобилях ВАЗ 2109, 2106, 2107, 2108, а совместная работа описанных регуляторов, способна обеспечить эффективную работу мотора во всем диапазоне нагрузок и числа оборотов коленвала.

Октан-корректор

Это устройство позволяет механически изменять УОЗ в зависимости от используемого топлива (октанового числа) или его качества. Увидеть корректор можно на приведенном рисунке.

Фактически, это две пластинки, одна установлена на трамблер и имеет стрелку, другая крепится на двигатель, и на ней нанесены риски. Меняя их положение по отношению между собой, можно механически установить нужный угол зажигания. Требуется это главным образом при использовании разных сортов бензина.

КОММУТАТОР

Коммутатор необходим для создания электрического импульса путём прерывания постоянной подачи тока от аккумулятора на первичную обмотку катушки. В БСЗ ВАЗ 2107 применяется коммутирующее устройство типа 3620.3734. Рабочими элементами в нём выступают обычные биполярные транзисторы, которые обеспечивают размыкание цепи в момент поступления сигнала с датчика Холла.

Коммутатор служит для формирования электрического импульса в цепи низкого напряжения

Коммутатор 3620.3734 построен по простой однопроводной схеме, в которой корпус устройства подключён к «массе» автомобиля и, соответственно, к минусовой клемме аккумуляторной батареи. К преимуществам использования этого узла вместо традиционного прерывателя можно отнести:

• отсутствие необходимости обслуживания и регулировки;
• высокую энергию искры, позволяющую упростить запуск двигателя в холодное время года, а также возможность использования бензина с меньшим октановым числом;
• наличие системы стабилизации, обеспечивающей защиту датчика Холла от перепадов напряжения.

Недостаток у этого коммутатора один — низкое качество производства. Случается, что устройство выходит из строя уже через несколько месяцев эксплуатации. Его конструкция неразборная, следовательно, ремонт невозможен. Именно поэтому умудрённые опытом владельцы «семёрок» и других ВАЗов с бесконтактной системой зажигания возят в своих машинах запасные коммутаторы. Благо, стоит деталь недорого — 400–500 рублей.

ТАБЛИЦА: ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОММУТИРУЮЩЕГО БЛОКА ТИПА 3620.3734

Характеристики	Показатели
Рабочее напряжение, В	12
Диапазон напряжения, В	6–18
Допустимое действие напряжения, превышающего диапазон в течение 5 с, В	25
Коммутирующий ток, А	7,5±0,5
Время прерывания тока, с	1–2
Номинальное импульсное перенапряжение, В	150
Температурный диапазон, 0С	-40 — +80

ГДЕ В «СЕМЁРКЕ» НАХОДИТСЯ КОММУТАТОР

В зависимости от модификации и года выпуска автомобиля коммутатор в ВАЗ 2107 может иметь разное расположение. Обычно он установлен на брызговике в левой части моторного отсека или же на моторном щите. В любом случае искать его нужно рядом с катушкой зажигания.

В автомобиле ВАЗ 2107 коммутатор может быть закреплен на левом брызговике или же на моторном щите

ТИПИЧНЫЕ ПОЛОМКИ КОММУТАТОРА

Признаков неисправности у коммутатора всего два: двигатель либо вообще не запускается, либо же запускается, но работает нестабильно. Определить, что именно он вышел из строя, без тщательной диагностики невозможно, так как подобные симптомы могут быть присущи и другим поломкам.

ВЫХОД ИЗ СТРОЯ ЭЛЕКТРОНИКИ

Чаще всего коммутирующее устройство попросту сгорает. Вернее, перегорает один или несколько его электронных элементов, расположенных внутри. В этом случае искры не будет ни на центральном бронепроводе, идущем от катушки к распределителю, ни на электродах свечей.

ЗАПАЗДЫВАНИЕ СИГНАЛА

Бывает и так, что двигатель запускается, но работает с перебоями, перегревается, периодически глохнет. Аналогичные признаки сопровождают множество других неполадок, включая неправильную регулировку карбюратора, поломку бензонасоса, засорение топливопроводов, пробой катушки, высоковольтных проводов и др. Неисправный коммутатор способен вызывать указанные симптомы вследствие искажения формы выходных электрических импульсов. Обычно происходит запаздывание сигнала, которое ведёт к смещению момента искрообразования назад.

КАК ПРОВЕРИТЬ КОММУТАТОР ВАЗ 2107

На станциях технического обслуживания коммутаторы проверяют на специальном стенде с использованием осциллографа. Но, учитывая небольшую стоимость детали, платить за её диагностику на СТО нецелесообразно. В домашних условиях произвести точную проверку коммутирующего устройства не получится, однако есть три варианта, как сделать это без привлечения специалистов:

• с использованием нового коммутатора;
• посредством контрольной лампы;
• при помощи отрезка провода.

Первый вариант подразумевает замену устройства новым или заведомо исправным. Для этого необходимо:

1. Снять «минусовую» клемму с аккумулятора.
2. Отсоединить разъем от проверяемого коммутатора.
3. Подключить разъем к исправному коммутатору.
4. Накинуть клемму на АКБ.
5. Запустить двигатель и проверить его работу.

   Для проверки коммутатора проще всего заменить его на время новым или заведомо исправным и запустить двигатель

Если двигатель запустился и стал нормально работать, проблема была именно в коммутаторе.

Для проверки вторым способом потребуется контрольная лампа. Это нехитрое устройство, состоящее из обычной двенадцативольтовой автомобильной лампы и подсоединённых к ней проводов. Диагностика производится следующим образом:

1. Используя ключ на 8 мм, откручиваем гайку на катушке зажигания, которая крепит провод к клемме «К».
2. Подключаем контрольную лампу в разрыв между указанной клеммой и концом снятого провода.
3. Просим помощника сесть за руль и запустить стартер.

   Для проверки исправности коммутатора нужно отсоединить провод от контакта «К» и подключить в разрыв цепи контрольную лампочку

При исправном коммутаторе лампа должна мигать. Это свидетельство того, что устройство читает сигналы датчика Холла и периодически разрывает цепь. Если же лампа горит постоянно или не загорается вообще, коммутатор неисправен.

Третий способ наиболее радикальный. Он отлично подойдёт тем водителям, которых неисправность застала в пути, когда под рукой нет ни нового коммутатора, ни контрольной лампы. Для его реализации потребуется только отрезок изолированного провода сечением от 0,5 мм2. Порядок действий такой:

1. Отключаем центральный высоковольтный провод от крышки трамблёра.
2. Кладём его на какой-нибудь металлический узел двигателя или кузова таким образом, чтобы контакт жилы находился рядом с «массой».
3. Отсоединяем разъем от датчика Холла на распределителе.
4. Зачищаем концы отрезка провода от изоляции. Один из них втыкаем в центральное отверстие разъёма датчика. Включаем зажигание, не запуская стартера.
5. Другим концом отрезка провода касаемся «массы» автомобиля в любом удобном месте. Если коммутатор исправен, между жилой центрального высоковольтного провода и «массой» будет наблюдаться искрение. В ином случае устройство необходимо заменить.

ВИДЕО: ПРОВЕРКА КОММУТАТОРА ПРИ ПОМОЩИ ОТРЕЗКА ПРОВОДА

Как проверить коммутатор зажигания ваз

Бесконтактные системы и датчик Холла в трамблере

Тот трамблер, что описан выше, является классическим вариантом и долгие годы использовался на всех авто, и семейства ВАЗ в том числе, таких как 2109, 2106, 2107, 2108. Однако по мере развития электроники стали появляться коммутаторы напряжения, в которых сигнал прерывателя применялся не для коммутации катушки зажигания, а для управления электроникой. В дальнейшем трамблер лишился механического прерывателя, ему на смену пришел датчик Холла.

Используемый датчик Холла имеет достаточно простую конструкцию. Да, надо напомнить, что датчик Холла – это элемент, который реагирует на магнитное поле. Поэтому конструкция датчика с использованием элементов Холла основывается на этом принципе. Для этого на пластине располагается непосредственно датчик Холла, на другой стороне – постоянный магнит, а между ними – вращающийся металлический экран, в котором сделаны специальные щели.

Когда экран перекрывает поле от установленного магнита, датчик Холла на выходе имеет нулевое напряжение, когда вместо сплошного экрана открываются окна, то датчик Холла формирует на выходе высокое напряжение. Эту сформированную последовательность импульсов трамблер передает на коммутатор напряжения, и он управляет катушкой зажигания.

В свое время подобная система была реализована во многих машинах, ВАЗ 2109, 2106, 2107, 2108 не составили исключения.

КАТУШКА

Далее, необходимо заменить катушку зажигания. Ключом на 8 откручиваем гайки крепления проводов к контактам катушки. При помощи ключа на 10 откручиваем крепление катушки к кузову. Установка новой катушки требует особого внимания — следует учесть возможное несоответствие расположения контактов «Б» и «К». Для удобства можно развернуть новую электронную катушку относительно крепежа, тем самым расположив контакты так же, как на старой.

Закрепив катушку, подключаем к ее контактам старые провода (обычно один синего, второй коричневого цвета), и новые, с разъемами для подключения к трамблеру и коммутатору. Они обычно имеют такую же расцветку, как и стандартные. Обычно в ВАЗ 2107 коричневые провода подключаются к контакту «К», а синие – к «Б». Осталось подключить высоковольтный провод, который соединяет катушку и трамблер.

Как проверить трамблер

Самые распространенные проявления неисправности зажигания будут такими:

1. плавающий холостой ход;
2. незапускающийся двигатель;
3. глохнущий на ходу мотор.

Чаще всего причиной этого может быть трамблер. Наиболее просто проверить работоспособность зажигания, в том и числе трамблера, можно следующим образом. Для этого выкручивают свечу, подносят ее к двигателю и запускают его, наблюдая появление искры. Если ее нет, то надо проверить работоспособность проводов высокого напряжения. Если искры опять нет, то диагноз однозначный – отказал трамблер.

В этом случае надо проверить визуально состояние бегунка, состояние контактов и крышки трамблера. Подгоревшие контакты зачищают и удаляют пыль и мусор с внутренних поверхностей трамблера. В условиях мастерской или гаража, проверить работоспособность зажигания и трамблера можно с использованием измерительных приборов и индикаторов.

Трамблер появился на автомобиле практически одновременно с бензиновым двигателем, и долгие годы оставался почти неизменным, в том числе и на отечественных машинах семейства 2109, 2106, 2107, 2108. И только после появления современной элементной базы, к числу которой можно отнести и датчик Холла, уступил место бесконтактным, а потом микропроцессорным системам зажигания.

Что еще стоит почитать

Микропроцессорное зажигание

Почему двигатель троит

Зазор на свечах зажигания

Контактное зажигание

Делаем запуск двигателя с кнопки

Установка электронного зажигания на видео на классические автомобили ВАЗ 2101-2107.

Установка зажигания !!! Это так просто

В этом видео ражжеваны все нюансы.

Как отрегулировать бесконтактное зажигание

Перед настройкой зажигания на автомобилях ВАЗ 2101-2107, надо немного прогреть двигатель, не давая ему заглохнуть.

Отрегулировать можно либо на слух, либо с помощью специального прибора, который называется стробоскоп для установки зажигания.

Стробоскоп — это прибор, с помощью которого даже новичок может правильно выставить зажигание. Подробнее по настройке зажигания страбоскопом смотрите на видео.
