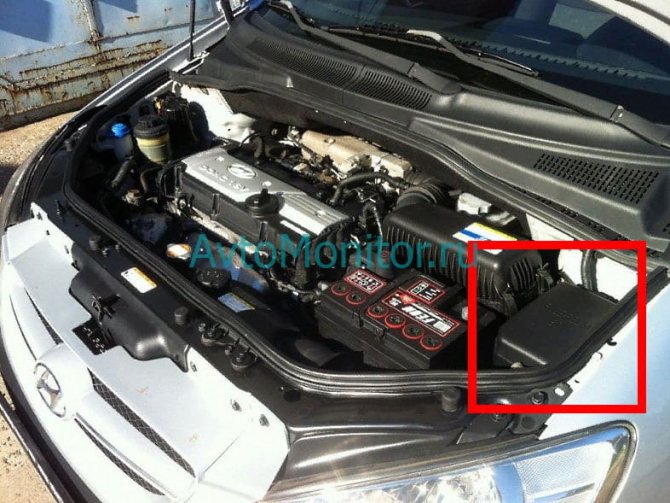

Блок с предохранителями и реле в моторном отсеке
В Hyundai Getz он находится между левым крылом, стартерной батареей и корпусом воздушного фильтра.
Схема предохранителей и ее расшифровка приведены ниже.
Схема предохранителей под капотом. Схема, нанесенная на крышку
Плавкие вставки и предохранители
| Номер на фото | Номинал, А | Защищаемая цепь |
| 8 | 10 | Кондиционер |
| 9 | 10 | Звуковой сигнал |
| 10 | 15 | ЭБУ двигателем; Форсунки; Датчики: -положения распределительного вала; -положения коленчатого вала. Регулятор холостого хода; Электромагнитный клапан продувки адсорбера |
| 11 | 50 | Электрический усилитель рулевого управления |
| 15 | 10.15 | Резерв |
| 16 | 40 | ЭБУ ABS; |
| 17 | 20 | Разъем для удаления воздуха |
| 18 | 20 | Генератор |
| 19 | 10 | Кондиционер; Топливный насос; Антенный блок иммобилизатора; Датчик концентрации кислорода; Топливный насос; Кондиционер |
| 20 | 10 | Топливный насос; ЭБУ |
| 21 | 10 | ЭБУ ABS; Разъем для удаления воздуха |
| 22 | 50 | Задние фонари; Предохранители № 11, 19, 20, 25, 27, 29 салонного блока |
| 24 | 20 | Выключатель автоматической отсечки топливоподачи |
| 26 | 30 | Замок зажигания; Стартер |
| 27 | 30 | Замок зажигания |
Реле
| Номер на фото | Обслуживаемая цепь |
| 1 | Вентилятор отопителя салона |
| 2 | Включения вентилятора системы охлаждения двигателя на большой скорости |
| 3 | Включения вентилятора системы охлаждения двигателя на малой скорости |
| 4 | Стартер |
| 5 | Кондиционер |
| 6 | Звуковой сигнал |
| 7 | Топливный насос |
| 12 | Электрические стеклоподъемники |
| 13 | Вентилятор отопителя салона |
| 14 | Охранная сигнализация |
| 23 | Вентилятор радиатора системы охлаждения |
| 25 | Топливный насос; Генератор; ЭБУД |
| 30 | Питание системы электронного управления двигателем |
Схема предохранителей и реле Hyundai Getz
Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки Хендай.
Блок предохранителей в салоне
| № | А | Назначение |
| 1 | 10 | Выключатель кондиционера, выключатель обогрева заднего стекла |
| 2 | 10 | Левая передняя лампа габаритный свет, левый задний фонарь |
| 3 | 10 | Комбинация приборов |
| 4 | 10 | Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом |
| 5 | 10 | Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации |
| 6 | 10 | Правая передняя лампа габаритный свет, правый задний фонарь, левая (правая) лампа освещения номерного знака |
| 7 | 10 | Резистор предвозбуждения. комбинация приборов. ЭБУ временной задержкой и охранной сигнализацией таймер сигнализации незастегнутого ремня безопасности |
| 8 | 15 | Прикуриватель |
| 9 | 10 | Генератор, ЭБУ электроусилителя рулевого управления, ЭБУ двигателем и трансмиссией (кроме двигателя 1.1Л), ЭБУ двигателем (двигатель 1.1 Л), датчик скорости движения, выключатель рычага селектора АКП |
| 10 | 10 | ЭБУ подушек безопасности |
| 11 | 20 | Репе запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя |
| 12 | 15 | Электродвигатель очистителя заднего стекла, блок подрулевых переключателей |
| 13 | 10 | Репе стартера, реле охранной сигнализации |
| 14 | — | Не используется |
| 15 | 10 | Блок управления системой освещения дневного движения |
| 16 | 20 | Выключатель обогрева левого (правого) переднего сиденья |
| 17 | 10 | Выключатель обогрева заднего стекла. ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя (пассажира) |
| 18 | 15 | Катушка зажигания, конденсатор |
| 19 | 15 | Реле стеклоподъемников, выключатель стоп-сигнала |
| 20 | 15 | Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией |
| 21 | 20 | Электродвигателя очистителя ветрового стекла, блок подрулевых переключателей |
| 22 | 10 | Реле заднего противотуманного света |
| 23 | 10 | Реле противотуманных фар. реле стеклоподъемников. ЭБУ временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой (правой) фары, переключатель корректора фар |
| 24 | 10 | Реле вентилятора салона, блок управления люком крыши |
| 25 | 30 | Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ временной задержкой и охранной сигнализацией |
| 26 | 15 | Правая фара |
| 27 | 10 | Реле противотуманных фар |
| 28 | 15 | Левая фара, комбинация приборов |
| 29 | 15 | Комбинация приборов, выключатель заднего противотуманного света, разъем линии передачи данных, аудиосистема. ЭБУ временной задержкой и охранной сигнализацией. датчик контрольной лампы незакрытой двери, универсальный проверочный разъем, лампа освещения багажного отделения, лампы направленного света в салоне, плафон освещения салона, узел консоли крыши |
Блок предохранителей в салоне (обратная сторона)
| № | Назначение |
| R1 | Реле стеклоподъемников |
| R2 | Реле задних фонарей |
| R3 | Реле обогрева заднего стекла |
| R4 | Реле заднего противотуманного фонаря |
| R5 | Блок управления системы освещения дневного движения |
| R6 | Реле противотуманных фар |
| R7 | Реле-прерыватель указателей поворота |
Блок предохранителей в моторном отсеке
| № | А | Назначение |
| ALT | 120 | Генератор |
| ABS.1 | 20 | ЭБУ АБС, разъем для удаления воздуха |
| ABS.2 | 40 | ЭБУ АБС, разъем для удаления воздуха |
| BLW | 30 | Реле вентилятора салона (?) |
| P/WDW | 30 | Реле стеклоподъемников |
| EPS | 50 | ЭБУ электроусилителя рулевого управления |
| ВАТТ | 50 | Реле задних фонарей. Предохранители 11, 19, 20, 25, 27, 29 |
| RAD | 30 | Реле малой и большой скорости электровентилятора системы охлаждения двигателя |
| ECU | 30 | Реле топливного насоса, реле питания системы управления двигателем, предохранитель ЭБУ |
| IGN.1 | 30 | Выключатель зажигания |
| IGN.2 | 30 | Выключатель зажигания, реле стартера |
| HORN | 10 | Реле звукового сигнала |
| A/CON | 10 | Реле кондиционера |
| INJ | 15 | ЭБУ двигателем и трансмиссией (кроме двигателя 1.1 Л), ЭБУ двигателем (двигатель 1.1Л). форсунки, датчик положения распределительного вала, датчик положения коленчатого вала, регулятор холостого хода, электромагнитный клапан продувки адсорбера |
| SNSR | 10 | ЭБУ двигателем и трансмиссией (кроме двигателя 1.1Л), ЭБУ двигателем (двигатель 1.1Л). реле топливного насоса, реле кондиционера, кислородный датчик, антенный блок иммобилайзера SMATRA |
| ECU | 10 | ЭБУ двигателем и трансмиссией (кроме двигателя 1.1Л). ЭБУ двигателем (двигатель 1.1 Л) |
| ABS | 10 | ЭБУ АБС, разъем для удаления воздуха |
| Реле | ||
| R1 | Реле охранной сигнализации | |
| R2 | Реле топливного насоса | |
| R3 | Реле звукового сигнала | |
| R4 | Реле кондиционера | |
| R5 | Реле стартера | |
| R6 | Реле вентилятора системы охлаждения (малая скорость) | |
| R7 | Реле вентилятора системы охлаждения (высокая скорость) | |
| R8 | Реле отопителя | |
| R9 | Реле системы охлаждения двигателя | |
| Дизель | Бензин |
На сайте avto-fresh.com вы сможете найти схема предохранителей и реле hyundai getz фото и описание блоков, а также ответы на вопросы где находится и за что отвечает. Обозначение электрического оборудования подробно описано в статье.
Блок в салоне
Он скрыт за пластмассовой крышкой в левом верхнем углу полки для вещей с водительской стороны панели приборов. На лицевой стороне блока установлены предохранители, на оборотной — реле.
На обороте крышки наклеена бумажная схема расположения предохранителей в Hyundai Getz. Фото и расшифровка приведены в таблице ниже.
Предохранители
| Обозначение | Номинальный ток, А | Защищаемые цепи потребителей |
| 1 | 10 | Выключатель кондиционера |
| 2 | 10 | Лампы габаритного света левого борта автомобиля |
| 3 | 10 | Подушка безопасности |
| 4 | 10 | Аудиосистема; Электропривод наружных зеркал заднего вида |
| 5 | 10 | Переключатель рычага выбора передач АКП; Выключатель света заднего хода |
| 6 | 10 | Лампы габаритного света правого борта автомобиля; Лампы освещения номерного знака; Звуковой сигнализатор незакрытой двери |
| 7 | 10 | Контрольные лампы комбинации приборов; Таймер сигнализации непристегнутого ремня безопасности; ЭБУ охранной сигнализации |
| 8 | 20 | Прикуриватель |
| 9 | 10 | ЭБУД; Генератор; ЭБУ электроусилителя руля; Датчики скорости вращения колес АБС; Выключатель блокировки повышающей передачи АКП |
| 10 | 10 | Подушки безопасности |
| 11 | 20 | Система блокировки замков дверей |
| 12 | 15 | Электродвигатель очистителя стекла двери задка |
| 13 | 10 | Стартер; Охранная сигнализация |
| 14 | – | Резерв (не используется) |
| 15 | – | Резерв (не используется) |
| 16 | 20 | Выключатель подогрева передних сидений |
| 17 | 10 | ЭБУД; Выключатель обогрева стекла двери задка и наружных зеркал заднего вида (опция) |
| 18 | 15 | Катушки зажигания; ЭБУД |
| 19 | 15 | Выключатель сигнала торможения |
| 20 | 15 | Выключатель аварийной сигнализации; Охранная сигнализация |
| 21 | 20 | Электродвигатели очистителя и омывателя ветрового стекла |
| 22 | 10 | Задние противотуманные фонари |
| 23 | 10 | Противотуманные фары, Стеклоподъемники; Таймер обогрева стекла двери багажника; Электропривод левой и правой фары; Переключатель корректора фар |
| 24 | 10 | Вентилятор отопителя |
| 25 | 30 | Обогрева стекла двери задка |
| 26 | 15 | Лампа головного света правой фары |
| 27 | 10 | Противотуманные фары |
| 28 | 15 | Лампа головного света левой фары |
| 29 | 15 | Выключатель фонаря заднего противотуманного света; Датчик контрольной лампы незакрытой двери; Аудиосистема; Диагностический разъем; Освещение салона и багажника |
| 31 | 30,20,15,10 | Запасные плавкие вставки |
Дополнительное обозначение: 30 — пластмассовый пинцет.
Реле
| Обозначение | Запитываемые потребители |
| К10 | Указатели поворота и аварийная сигнализация |
| К11 | Противотуманные фары |
| К12 | Выключатель обогрева стекла двери задка и наружных зеркал заднего вида (опция) |
| К13 | Лампы габаритного света |
| К14 | Электростеклоподъемники |
| К15 | Лампа противотуманного света |
| К16 | Не используется |
Процесс снятия и замены
Для замены предохранителей и реле на «Хендай Гетц» потребуются следующие инструменты:
- пластмассовый пинцет,
- торцовая головка на 10 мм,
- ключ на 10 мм,
- крестовая отвертка.
Перед проведением работ необходимо вытащить ключ из замка зажигания.
Под капотом
Порядок действий следующий:
- Открыть капот.
- Открыть крышку блока, отжав пластмассовую защелку со стороны лобового стекла.
- Вытащить перегоревший предохранитель с помощью пинцета, а неисправное реле — рукой. Если нужно заменить плавкую вставку № 18 (защищает генератор), то открутить ключом и головкой на 10 фиксирующий болт.
- Проверить электропроводку автомобиля и устранить причину перегорания предохранителя.
- Установить новые защитные элементы.
- Установить снятые детали в обратном порядке.
В салоне
Порядок действий следующий:
- Снять крышку монтажного блока, ухватившись пальцами за выемку в ней.
- Для замены предохранителей: Взять пинцет.
- Найти и вытащить перегоревший элемент.
- Установить новый.
- Снять нижнюю обивку панели приборов, вывернув 2 винта из левого и правого нижнего угла панели.
Реле и предохранители в Хендай Гетц — схема монтажных блоков Hyundai Getz
Плавкие вставки Защита некоторых электрических цепей осуществляется путем включения в них плавких вставок.
Реле и предохранители в Hyundai Getz
Обычно вставки используются для защиты цепей, не оборудованных предохранителями, таких как цепь системы зажигания. Плавкие вставки похожи хендай гетц предохранители в салоне предохранители в том смысле, что выход их из строя оплавление легко определяется визуально. Для замены плавкой вставки отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Извлеките сгоревшую вставку и установите на ее место новую. Перед заменой вставки обязательно постарайтесь определить причину перегрузки, вызвавшей выход вставки из строя.
Прерыватели цепи тепловые реле Тепловые реле служат для защиты таких элементов, как электроприводы стеклоподъёмников, замки дверей и электрокорректор. Некоторые из прерывателей цепей установлены в монтажном блоке.
7.2 Блоки предохранителей и реле
Возврат тепловых реле в исходное состояние на некоторых моделях осуществляется автоматически, то есть при возникновении перегрузки в цепи тепловое реле мгновенно размыкается, затем после остывания возвращается в исходное состояние. Если возврата контура в рабочее положение не происходит, следует немедленно его проверить.
Читайте также:
Нормальное функционирование теплового реле подтверждает исправность контура. Некоторые из прерывателей оборудованы кнопками для принудительного возврата в исходное состояние вручную.
Замена предохранителей Для предотвращения короткого замыкания и перегрузок потребителей электроэнергии отдельные контуры защищены предохранителями. На автомобилях Hyundai используются предохранители с контактами ножевого типа, соответствующие последним хендай гетц предохранители в салоне достижениям. Перед заменой предохранителя сначала обязательно отключите соответствующий потребитель.
Подденьте крышку блока предохранителей узкой отверткой и снимите. Перегоревший предохранитель определяется по расплавленной металлической полоске. Расположение предохранителей показано на внутренней стороне крышки блока предохранителей.
Выньте неисправный предохранитель пластмассовым пинцетом, находящимся в крышке блока предохранителей. Отсоединяем клемму минус от аккумулятора.
