Автомобиль представляет собой целый комплекс сложнейших систем, узлов и механизмов. Неотъемлемая составляющая любого транспортного средства – тормозная система. На автомобилях ВАЗ «десятого» семейства устанавливаются дисковые и барабанные механизмы на передней и задней оси соответственно. Колодки сжимаются посредством гидравлического привода.

Со временем данные элементы изнашиваются и требуют замены. В сегодняшней статье мы выясним, как производится замена задних тормозных колодок на ВАЗ-2110. Фото и инструкцию смотрите далее.

Основные признаки

Существует несколько симптомов, по которым можно определить износ данных элементов:

• Увеличенный ход педали тормоза. Она становится более мягкой и схватывает только в конце. При этом снижается эффективность торможения автомобиля. Это существенно влияет на безопасность движения. Подобные симптомы могут случаться и при утечках тормозной жидкости. Но если ее уровень в порядке, а потеков на трубках и соединениях нет, значит, требуется замена задних тормозных колодок на ВАЗ-2110.
• Увеличенный ход рычага стояночного тормоза. Если мягкой педаль может быть и при изношенных передних колодках, то слабый ручник указывает именно на износ задних. Как определить, нормальный ли ход рычага в автомобиле? Для этого установите машину на наклоненную поверхность (не менее десяти градусов) и затяните ручник. Если автомобиль скатывается вниз, значит, ослаб трос, или изношены задние колодки. Также можно посчитать количество щелчков на рычаге. В нормальном состоянии их должно быть 3-4. Если их 5 и больше, значит, вам нужна замена задних тормозных колодок на ВАЗ-2110.

• Характерный скрип при торможении. Впоследствии он может перерасти в вибрацию. В таком случае фрикционный материал выработан полностью, и накладка голым металлом контактирует с барабанным механизмом. Ездить с таким симптомом крайне опасно. В один момент колодки могут просто заклинить, не говоря о сумасшедшей выработке при трении металла о металл.

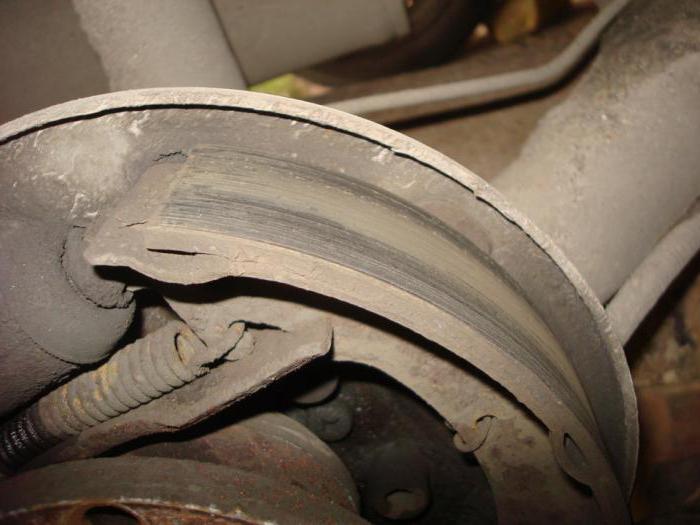

• Минимальная толщина фрикционного материала. В отличие от предыдущих случаев, узнать это можно только при снятии крышки барабана. Специалисты отмечают, что толщина фрикционного материала на задних барабанных механизмах «десятки» должна составлять не менее полутора миллиметров.

Замена передних колодок ВАЗ 2108-21099, 2110-2115, Калина, Приора, Гранта

Замена задних тормозных колодок Ваз 2110, 2111, 2112, Калина, Гранта, Приора, 2113, 2114, 2108, 2109

замена передних тормозных колодок ВАЗ 2109, 2110, 2114, 2115, Калина, Гранта, Приора

Приступаем к работе

Итак, как производится замена задних тормозных колодок на ВАЗ-2110 своими руками? Сперва нам нужно установить автомобиль на ровную и твердую поверхность. Наличие ямы не обязательно.

Снимаем автомобиль с ручника и ставим его на передачу. Для большей устойчивости устанавливаем впереди противооткаты. Затем срываем колесные болты сзади и приподнимаем колесо. Далее полностью достаем его наружу и начинаем работать с барабаном. Нам нужно открутить его направляющие шпильки. Обратите внимание, что они могут с трудом поддаваться изъятию. Используйте смазку «жидкий ключ». В крайнем случае открутите гайку задней ступицы ключом «на 30» с длинным рычагом (на одетом колесе). Далее достаем крышку барабана и при помощи длинногубцев вынимаем шплинт с левой стороны. Пассатижами отсоединяем нижнюю пружину, которая стягивает колодки.

Как далее производится замена задних тормозных колодок на ВАЗ-2110? После этого переходим к пружинам, расположенным по бокам. Они придерживают тормозные колодки для большей устойчивости. Их мы тоже извлекаем наружу при помощи плоскогубцев. На следующем этапе раздвигаем накладку сверху. Для этого вам нужно приложить максимум усилий. Когда колодки будут растянуты, пластина упадёт вниз. Далее колодки можно смело извлекать наружу.

Но на этом замена задних тормозных колодок на ВАЗ-2110 не заканчивается. Ниже выделим некоторые моменты, которые следует учесть при установке новых колодок на автомобиль.

Когда требуется замена колодок и как определить степень их износа?

Срок службы колодок на автомобилях ВАЗ-2110 и производных его модификаций составляет, в среднем, 15–20 тысяч километров пробега для передних, и 40–50 тысяч — для задних. Тем не менее износ их прямо зависит от ряда факторов. Так, при городской езде степень износа выше, равно как и при эксплуатации в условиях пыльных дорог, когда велик риск попадания механических частиц на рабочие поверхности.

Основным признаком неисправности является появление характерного свиста во время торможения. Связано это с тем, что в конструкции колодки предусмотрены сигнальные полосы-индикаторы, и когда рабочая поверхность колодки истирается до критического минимума, полосы обнажаются и создают данный звук.

Наряду с этим неполадки могут выражаться в виде металлического скрежета в случае разрушения фрикционного слоя и обнажения металлического конструктива колодки. При этом на этапе торможения могут появляться вибрации и стуки, а также характерный скрип в зоне переднего колеса (либо заднего в случае прихода в негодность задних колодок). Иными словами, колодки свистят, гремят или стучат, выдавая неисправность.

Разница в толщине старых и новых колодок

Анимация работы барабанного тормоза.

Обзор замены задних тормозных колодок ВАЗ 2110-2112

Установка

Теперь достаем из коробки комплект новых фрикционных накладок и ставим их на место. Нам понадобится установить шплинт и опорную шайбу пальца приводного рычага. Верхние концы колодок должны встать точно в пазы поршня. Малейшие перекосы исключены. Чтобы свести колодки, нужно переместить поршень к центру цилиндра. Для этого можно воспользоваться монтировкой. Для окончательного подвода колодок к барабану нажимаем два-три раза на педаль тормоза. Дальнейшая сборка производится в обратном порядке. Если колодки встают с трудом, возможно, у вас сильно затянут трос ручника. Его нужно ослабить, а затем отрегулировать. Как это сделать? Об этом мы расскажем ниже.

ПРИНЦИП РАБОТЫ ТОРМОЗНОЙ СИСТЕМЫ

Принцип работы рассматриваем на примере нашей гидравлической системы с барабанными тормозами:

• Нажимая на педаль тормоза, мы передаем нагрузку к усилителю, этот усилитель создает дополнительное усилие через главный тормозной цилиндр
• При этом поршень главного цилиндра нагнетает (качает) жидкость через трубопроводы (трубки и тормозные шланги) к цилиндрам колес
• От этого возрастает давление тормозной жидкости в приводе тормозов
• От этого поршни цилиндров колес перемещают (прижимают) тормозные колодки к барабанам (либо дискам, если тормоза дисковые)
• Дальнейшее нажимание педали увеличивает давление жидкости и приводит к срабатыванию тормозных механизмов
• Механизмы приводят к замедлению кручения колес и образованию тормозных сил при контакте шин с дорогой
• Чем больше силы мы прикладываем к педали тормоза, тем эффективнее осуществляется торможение
• При торможении давление тормозной жидкости достигает 10-15Мегапаскалей
• При завершении торможения (и отпускании тормозной педали), она возвратной пружиной смещается в начальное положение
• В начальное положение приходит и поршень главного цилиндра тормозов
• Пружинные механизмы (элементы) оттягивают колодки барабанов (дисков)
• При этом тормозная жидкость от колесных цилиндров через шланги и трубопроводы вытесняется в бачок главного тормозного цилиндра
• В тормозной системе падает давление

Инструменты

Замена задних колодок ваз 2112 не обойдется без нужного инструмента:

• Две отвертки, плоская (шлицевая) и крестовая
• Домкрат
• Баллонный ключ
• Плоскогубцы и тонкогубцы (плоскогубцы с тонкими и длинными губками)
• Головка глубокая 7 с удлинителем и воротком либо трещоткой
• Может пригодиться головка 30 с прочным воротком (если вдруг не удастся снять тормозной барабан)
• Металлическая щетка

Обратите внимание

В ходе замены задних тормозных колодок на ВАЗ-2110 могут возникнуть и другие трудности (например, грязные цилиндры в барабане). Для их очистки нельзя применять бензин, керосин и другие минеральные растворители. Используйте только специализированные средства, которые продаются в форме спрея. Продукт так и называется – «Очиститель тормозов». Судя по отзывам, хорошо зарекомендовала себя продукция от компании TRW.

Также обратите внимание на то, что колодки меняются попарно на обоих колесах. Так вы исключите проблемы с эффективностью ручного тормоза и работой системы в целом. Всего для замены вам понадобится 4 колодки (по две на каждую сторону). Стоимость их для «десятки» небольшая – около 500-700 рублей за комплект. Что касается производителей, многие автомобилисты рекомендуют ставить колодки от фирмы NIPPON (Япония).

Необходимые запчасти

Еще 10 лет назад старые колодки не меняли, их сажали на клей, меняли накладки или проклепывали. Сегодня на рынке можно легко приобрести весь механизм полностью. Для замены нужно приготовить новые колодки. Специалисты считают, что лучше устанавливать на замену заводские детали, артикул 2110-3501080-60 (ТИИР-260), 21100350180082 или 2110-3501080. Есть и другие мнения. Некоторые автомобилисты считают, что колодки известных брендов обеспечивают лучшие параметры торможения на ВАЗ 2110, 2111, 2112. Это детали таких торговых марок, как Brembo, ABS, Ferodo, TRW, Bosch, Optimal или Delphi.

Когда менять задние тормозные колодки на ВАЗ-2110

По техническому регламенту замена задних колодок должна проводиться в том случае, когда толщина фрикционных накладок приблизится к критической отметке в 1,5–2 мм.

Без разборки тормозного механизма толщину накладок не измерить, но в этом случае поможет ручник. Если при подтяжке ручника гайка уравнителя упирается в конец штока, но до полной блокировки колёс ещё далеко, при полностью затянутом ручнике колеса не блокируются, скорее всего, колодки износились до предела.

Стуки и скрипы

Кроме этого, стук в задних тормозных механизмах, скрип при торможении, попадание на накладку тормозной жидкости или масла, сколы и трещины на поверхности, а также заклинивание одного из колёс из-за оборванной накладки заставят нас заняться заменой колодок.

Когда приходит время для замены

На автомобилях ВАЗ 2112 замена колодок передних колес должна производиться, как минимум, через 50 тыс. километров пробега. В каждом отдельном случае сроки индивидуальны и зависят от стиля вождения, технического состояния суппорта и режима езды. Потому, вполне вероятно, что проблемы с торможением могут появится уже через 30 тыс. километров пробега.

Проверка колодок ВАЗ 2110

Стоит понимать, явное ухудшение тормозных характеристик является верным звоночком к ревизии тормозной системы ВАЗ-2110 и колодок в частности. Предельно допустимая толщина фрикционной накладки — 1,5 мм, но до такого состояния доводить изделие действительно не стоит. Неравномерный износ передних колодок говорит о проблеме в работе суппорта на автомобилях Lada 2110, 2111 и 2112 модели.

Степень износа задних колодок можно оценить по глубине хода ручного тормоза и количеству “щелчков”. В идеале их должно быть не больше трех или четырех. Износ задних колодок приводит к тому, что ход рычага и, соответственно, тяги увеличивается. Если пренебречь своевременной заменой — машина может начать скатываться по наклонной даже при включенном ручнике.

Замена передних колодок ВАЗ 2112 (2110)

Замена для автомобилей семейства ВАЗ-2110 не отличается высокой сложностью и может быть выполнена в следующей последовательности:

1. 1. Поднимаем переднюю часть автомобиля домкратом, откручиваем крепежные болты колеса и снимаем его. Для страховки домкрата колесо можно положить под днище автомобиля;
2. 2. Предварительно отпускаете предохранительные шайбы, удерживающие винты скобы суппорта. Теперь нужно открутить верхний винт и несколько ослабить нижний;
3. 3. С некоторым усилием отбиваете в сторону верхнюю часть скобы. Теперь ее можно откинуть, использовав нижнее болтовое крепление как рычаг;
4. 4. Наконец, вы имеете доступ к тормозным колодкам вашего автомобиля ВАЗ-2110 и можете свободно их заменить. С легкостью извлекаете старые колодки, оценив степень их износа, и по аналогии вставляете новые.

Инструмент

Для работы удобнее всего использовать подъёмник или смотровую яму, поскольку часть операций необходимо (или удобнее) выполнять из-под машины.

Для работы нам пригодится такой набор инструментов:

• слесарный молоток;
• резиновый рихтовочный молоток или деревянная проставка;
• стальной стержень с крюком на конце для снятия и установки пружин;
• монтировка;
• стандартный набор инструмента и проникающая смазка.

Необходимый инструмент для замены колодок.

Алгоритм работы

Если все это есть под руками, включая новые колодки, приступаем к работе:

1. Ставим автомобиль на подъёмник или смотровую яму, срываем колёсные болты.
2. Вывешиваем одну сторону на домкрате, если мы работаем на яме.
3. Снимаем колесо.

Поддомкрачиваем часть кузова и снимаем колесо.

Ключом на 12 отворачиваем две направляющих шпильки и демонтируем барабан.

Но если он не поддаётся, спускаемся под машину и постукиваем по периметру барабана резиновым или деревянным молотком. Не получается, обильно наносим проникающую смазку на место посадки барабана на ступицу, ждём 5–10 минут и повторяем процедуру. Можно взять более тяжёлый молоток, но бить им прямо по барабану нельзя, он расколется. Ударяем по нему через деревянную проставку, равномерно прокручивая.

Снимаем разжимную планку.

Отсоединив направляющую пружину от задней тормозной колодки, выводим рычаг ручного привода колодок из наконечника троса.

Осматриваем колодки и тормозной механизм на предмет поломок, утечек и т.д.

После демонтажа

После демонтажа тщательно очищаем и проверяем состояние тормозного механизма, пыльников и рабочего цилиндра.

Обратите внимание на состояние тормозного цилиндра и пыльников.

• Смотрим на уровень тормозной жидкости, если бачок полный, отбираем небольшое количество шприцем.
• Снимаем со старой колодки рычаг привода ручника и устанавливаем его на новую.

Как снять колодки

Для того, чтобы снять дефектные задние колодки с ВАЗ-2110, нужно заготовить следующий арсенал автослесаря:

• домкрат необходим для поднятия задней части автомобиля
• ключ на 12, он станет главным инструментом в нашем деле
• пассатижи пригодятся для снятия деталей
• молоток, да, придется приложить физические усилия для выбивания застаревших деталей
• отвертка, хороший помощник в деле снятия старых колодок
• брусок – отличная подставка.

Работа начинается

• Самое первое, что нужно сделать – это загнать авто на домкрат.
• Снимаем заднее колесо и диск. Нашему обзору открывается барабан(6), крепящийся ко всей конструкции двумя болтами (шплинтами (7)). Вот их нужно снять. Здесь понадобится ключ на 12 (можно использовать и ключ на , он как раз подходит для работы с колодками десятки.
• Снимаем тормозной барабан(6). Это и есть, наверное, самое тяжелое в процессе замены задних колодок, потому что барабан за годы службы автомобиля «прикипает» почти что намертво, и, чтобы снять его, при этом еще и не повредив, придется потрудиться. Тут поможет молоток, которым нужно постукивать по барабану, но только перед этим важно подложить заготовленный ранее брусок, чтобы предотвратить деформацию барабана, а то его недолго и расколоть вдребезги, что нам, конечно, не нужно.
• Аккуратно и неспешно снимаем пружину, крепящую задние колодки автомобиля. Пружина снимаются при помощи плоскогубцев или простой отвертки(9).
• Теперь следует отсоединить пружину(8), фиксирующую колодку на щитке(1).
• Ослабляем верхнюю пружину(3), которая закрепляет узел. Для того, чтобы ослабить пружину, надо отвернуть колодку немного в сторону, примерно на 50-60 градусов.
• Для приснятия узла – осторожно извлекаем деталь из опоры и тормозного цилиндра(2)). Для этого нужно ухватиться за колодку(4), не соединенную с ручным тормозом (колдуном в простонародье). Оттягиваем деталь так, словно пытаемся развести колодки в стороны друг от друга. Несколько раз придеться расшатать деталь, пока она не будет отсоединена и вытащить.
• Для того, чтобы произвести снятие второй колодки, отсоединяем тягу ручного тормоза (колдуна) от троса. Теперь колодку легко вытащить

Процесс снятия узлов закончен, теперь можно приступать к замене старых колодок на новые.

Выбираем лучшие колодки

Несмотря на довольно высокий ресурс и относительно небольшие нагрузки при эксплуатации, мелочиться при выборе задних колодок не стоит.

Всё-таки, тормоза это безопасность. Рынок предлагает около двух десятков разных колодок, отличающихся ценой, страной производства и статусом бренда. Правда, по ценам разница не так велика, о чём можно судить из списка наиболее популярных комплектов:

1. Самые недорогие колодки можно купить за 480–500 рублей комплект. Их выпускает отечественное предприятие ARTEX . Каталожный номер всех десяточных задних колодок 2108–3502090 . Колодки не примечательны ничем, кроме того, что боятся перегрева — теряют при 150 градусах около 40% фрикционных свойств.
2. Комплект ВАЗИНТЕРСЕРВИС , при цене около 580–600 рублей показали себя достойно. Единственный минус — невысокий ресурс и тоже не любят высоких температур.

Задние тормозные колодки ВАЗИНТЕРСЕРВИС.

Тормозные колодки задние FERODO.

Колодки заднего тормоза ALLIED NIPPON.

Тормозные колодки LUCAS.

Удачного всем выбора, стабильных тормозов и солнечных дорог!

Видео какие колодки лучше

Добро пожаловать! Тормозные колодки – за счёт них осуществляется остановка автомобиля, а так же они входят в основу тормозного механизма, ими оснащается абсолютно любой автомобиль, начиная от бюджетных машин и заканчивая дорогими иномарками премиум класса, кроме этого от качества колодок зависит очень многое, например то как быстро автомобиль будет тормозить, будет ли он тормозить со скрипом и будут ли колодки сжирать тормозной барабан или тормозной диск (Всё зависит от того на каком механизме они установлены, если дисковые тормоза к примеру и плохие некачественные колодки, то со временем они до такой степени сотрут тормозной диск, что на автомобиле уже даже нельзя будет ездить), поэтому к выбору новых колодок подходите очень тщательно и перед их покупкой, убедитесь какая именно деталь перед вами, оригинал или палёнка (Их очень легкой различить если знать кой какие нюансы, более подробно об этом рассказано «в этой статье»).

Примечание! Для осуществления замены тормозных колодок на новые, из инструментов запаситесь: Плоскогубцами и гаечными ключами, в принципе кроме этих инструментов больше ничего и не нужно, но всё же на всякий случай WD-40 ещё возьмите, а то мало ли что, вдруг болты крепящие тормозной барабан прикипели!

Краткое содержание:

Где находятся задние тормозные колодки? Под тормозным барабан они располагаются и при торможении прижимаются к нему и тем самым автомобиль останавливается, где именно находится этот барабан мы показывать не будем, потому что это не имеет никакого смысла, так как и все знают его месторасположение, но вот пару слов всё же скажем и советы дадим, время от времени рекомендуем поглядывать на сам барабан и если есть возможность, снимать его, потому что когда всё прикипит, есть вероятность того, что вы его вообще не снимите, а глядеть на тормозной барабан нужно вот с какой целью, при сильном его износе, стенки у барабана становятся очень и очень тонкими, в связи с чем он может начать трескаться и в конечном итоге разобьётся, что приведёт к очень плохим последствиям и даже может привести к аварии.

Когда нужно менять задние тормозные колодки? Их смену нужно производить когда толщина накладок, стала менее 1.5 мм (У каждой колодки, есть накладка, которая и тормозит автомобиль) ну и при отслоении накладки от металлического корпуса колодки, они тоже подлежат замене (Сразу объясним почему мы написали они, а не она, при замене колодок, если вы решились на эту замену, обязательно нужно менять все четыре, то есть если вы в зади меняете, то сзади четыре колодки подлежат замене, если спереди, то тоже все четыре подлежат замене, в противном случае автомобиль будет тормозить не равномерно и его будет в сторону уводить при экстренном торможении) и ещё один совет мы вам хотели дать, когда снимите барабан, проверьте его внутренний диаметр линейкой или же ещё чем ни будь (Как внутренний диаметр проверить, см. на фото ниже) но только его сразу в нескольких местах проверяйте, а не в одном каком то, потому что тормозной барабан так же как и сами колодки, изнашивается не равномерно и кстати, внутренний диаметр барабана не должен превышать 201.5 мм, а так же барабан не должен иметь дефектов, сколов и не должен быть по котсан.
