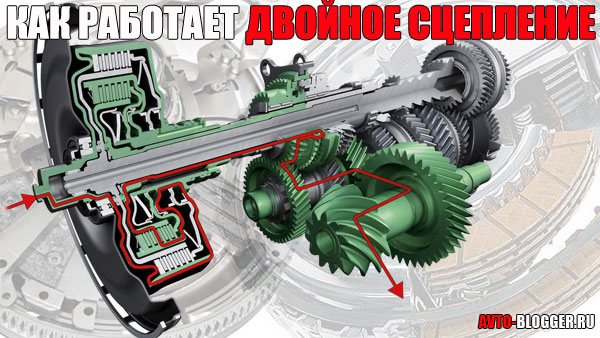

По многим пожеланиям моих читателей я начинаю рассказывать про роботизированные коробки передач. Но это первая статья, будет связана с двойным сцеплением, это «понимание» для последующих статей, что бы вы уже представляли, как работает робот с этой системой. Да и для общего развития это очень полезная информация, так что обязательно читаем и смотрим, в конце как обычно будет видео версия …

НУ что же, вначале такая информация, многие меня спрашивают – «Сергей, подскажи, пожалуйста, а можно ли поставить двойное сцепление на механическую коробку передач? В частности на наш ВАЗ?»

Сразу отвечу – «Ребята возможно это и можно как-то «приколхозить» на наши ВАЗЫ, но я пока штатных именно заводских таких трансмиссий не видел! Конечно, есть в интернете ролики, типа – народные умельцы что-то там шаманят, но штатно на обычные автомобили – ЛИЧНО Я НЕ ВСТРЕЧАЛ! Также не встречал и на иномарках! Поэтому на 90% двойное сцепление устанавливается на «роботы» (роботизированные коробки передач). Оставляю 10% на «вдруг» может завтра наш АВТОВАЗ, начнет выпуск!»

Ладно, этот вопрос закрыли, теперь давайте по существу, предлагаю немного исторической информации.

История появления

Создателем по праву считается, конструктор Адольф Кегрессом, именно он впервые в 1939 году изложил принцип двойного сцепления. Позже его разработку в штучных вариантах стали использовать на гоночных треках, на отдельных машинах. Но в широком применении все так и осталось на бумаге. И лишь только в 1980 году, компания Porsche, по новой взялась за эти разработки.

Именно этот производитель показал, что возможно переключать передачи под нагрузкой, то есть обороты двигателя практически не сбрасывались. Эта разработка была поистине революционной, потому как она позволяла снижать эффект турбоямы, что для турбированных моторов является огромной проблемой. Сейчас же переключения происходили без рывков и провалов, а поэтому крутящий момент передается без потерь.

Как работает коробка передач с двойным сцеплением DCT (Dual Clutch Transmission) Honda VFR1200

Kia DCT с двойным сцеплением передачи Kia Ceed 2012

Устройство коробки с двойным сцеплением

Многие ошибочно считают — что коробка передач с двойным сцеплением это такая же «механика» только с «сервоприводом». Но это совсем не так – однако, я могу понять некоторых «знатоков», они судят по обычному роботу, то есть который комплектуется обычным сцеплением, если хотите – одинарным.

Двойное сцепление — вносит изменения не только в устройство самой коробки передач, но и в устройство диска (а здесь их два) сцепления.

Если взять саму коробку передач и соотнести ее с механикой — то получается что у МКПП, есть один ведущий вал и на нем располагаются все основные шестерни. Также есть один диск сцепления + «корзина». Это классическое расположение, но у двойного сцепления совершенно другая конструкция.

Итак: Здесь применяется сложный, составной вал. Если хотите то это «вал в валу». Грубо можно представить себе так — в металлическую трубку, засунули металлический прут (который выходит за пределы трубки) и он там вращается. ТО есть и сама трубка и вал могут вращаться. Вот эта вся конструкция и является этим составным элементом.

На одной части вала (пусть у нас это будет «трубка»), устанавливают нечетные шестерни, то есть это первая – третья – пятая передачи. На второй части вала (пусть это будет «прут») четные вторая – четвертая – шестая передачи.

Если хотите — то трансмиссия с двойным сцеплением сочетает в себе работу, как бы двух механических коробок передач.

Что получается в конечном остатке, да все просто – эти как бы две « механические сочетаемые трансмиссии» работают попеременно, пока одна разгоняет автомобиль, вторая тоже задействована, у нее уже имеется зацепление с последующей передачей.

То есть сразу и первая и вторая передачи включаются одновременно, при старте машины. Затем коробка переключается на вторую, и опять сразу же, задействуется третья и так далее. То есть передачи идут попеременно.

Есть здесь и часть от роботизированной системы, это серво или электрические привода, которые как раз и следят за переключением и прочими действиями (за дисками сцепления, например). Здесь нет гидротрансформатора или ремня, как скажем в «автомате или вариаторе» все же схожесть очень большая с механикой.

Принцип работы

Познакомившись с некоторыми конструктивными особенностями представленного узла, попробуем понять принцип его работы.

Если не вникать в технические тонкости, то алгоритм работы можно разбить на несколько этапов:

1. После начала движения на первой передаче, система готовится к включению следующей;
2. Достигнув определенного момента, соответствующего установленным скоростным характеристикам, происходит отключение первого сцепления;
3. В работу вступает второе сцепление, обеспечивающее автоматическое зацепление шестерни второй передачи;
4. Анализируя процесс увеличения оборотов двигателя, исполнительные устройства, выполняющие команды, поступающие с модуля управления, готовятся к включению третьей передачи.

Последующее включение скоростей происходит по тому же принципу. Стоит отметить, что система датчиков, установленных в представленном виде КПП позволяет производить анализ самых различных параметров, среди которых: частота вращения колес, расположение рычага КПП, интенсивность нажатия на педаль акселератора/тормоза.

Анализируя полученные данные, автоматика и производит выбор режима, оптимального для конкретной ситуации.

Помимо всего прочего, стоит отметить, что при наличии подобной системы, педаль сцепления попросту отсутствует. Выбор передач осуществляется автоматически, а при необходимости и вручную при помощи вмонтированных в руль управляющих кнопок.

Принцип работы двойного сцепления

Сцепление это ключевой отличительный момент всей трансмиссии. Именно про него стоит рассказать отдельно и подробно.

Как мы уже с вами поняли – у нас есть два вала, и для каждого из них, есть свой «пакет» сцепления, но объединенный в один корпус. ТО есть сразу два диска! Один – располагается на нечетные передачи 1 – 3 – 5 (или в нашем примере это «трубка»). Второй на четные 2 – 4 – 6 передачи (то есть это «прут»).

Как происходит работа – когда машина трогается, сжимается один диск сцепления, рассчитанный на первую передачу, вторая передача также включается, но она еще не задействована, потому как ее диск разомкнут. После того как обороты в двигателе набрались до нужной отметки (переключения), первый диск размыкается, а второй сжимается. А так как шестерня (второй передач) уже находится в зацеплении, то переключение происходит моментально, без каких-либо толчков и потерь.

Переключение происходит буквально за доли секунд, незаметных для водителя, двигателя и автомобиля в целом. Среднее значение – от 0,05 до 0,12 секунды.

Диски сжимаются и размыкаются попеременно, включая или выключая ту или иную передачу.

Сейчас есть два варианта исполнения сцепления роботизированной коробки передач, это сухое и мокрое.

Графические схемы мокрого и сухого сцеплений

Схема мокрого двойного сцепления:

1. Ступица входная;
2. Ступица муфты первой;
3. Ступица муфты второй;
4. Диск ведущий;
5. Пакет дисков муфты второй;
6. Пакет дисков муфты первой;
7. Пружина диафрагменная;
8. Поршень;
9. Гидроцилиндр муфты первой;
10. Первичный вал для 1 ряда;
11. Первичный вал для 2 ряда;
12. Ступица главная;
13. Поршень;
14. Пружина витковая;
15. Гидроцилиндр муфты второй.

Схема сухого двойного сцепления:

1. первичный вал 1;
2. выжимной подшипник 2;
3. диафрагменная пружина 2;
4. нажимной диск первый;
5. диск ведущий;
6. маховик двухмассовый;
7. диск сцепления 2;
8. нажимной диск 2;
9. диск сцепления 1;
10. диафрагменная пружина 1;
11. выжимной подшипник 1;
12. первичный вал 2.

Видео принципа работы системы S-Tronic на Audi:

Audi dual clutch transmission technology

Сухое и мокрое сцепление

Это также важный момент, который стоит отметить, некоторые вариант сцепления, другие «сухой». НА данный промежуток времени, «сухой» является самым распространенным, он устанавливается почти на 70% автомобилей оснащенных такой трансмиссией. «Мокрый» ставят реже, но он работает дольше.

Есть и такие производители, которые совмещают на своих моделях сразу два варианта трансмиссий, такие как Volkswagen. У него есть DSG 6 – это мокрый вариант, и DSG 7 – это сухой.

Отличия здесь критические:

Сухой вариант — здесь почти полный аналог механического сцепления, то есть диски вращаются в воздухе и они физически похожи на диски МКПП. Они сжимаются или разжимаются при помощи электрических приводов.

Мокрый вариант – тут диски вращаются в «мокрой» или масляной среде. А сжимает и разжимает их гидравлика, очень похожая на гидравлику на обычных автоматических коробках передач.

Наверное, хотите – почему же мокрый вариант намного надежнее, чем скажем сухой? ДА все просто – диски, которые вращаются в масле, они в нем и охлаждаются, поэтому могут выдержать большие обороты и не «сгорят». Сухой же вариант вращается в воздухе, и он ограничен оборотами, ибо от слишком высоких, в прямом смысле слова сгорит и разрушится.

Плюсы и минусы двойного сцепления

Как обычно, система идеальной не бывает, вот здесь так! Хотя сейчас все больше и больше производителей переходят на такие роботизированные трансмиссии.

Положительные моменты:

• Как ни крути, но эта коробка передач является на данный момент самой передовой. В ней абсолютно нет, рывков и толчков, а значит плавность хода на высоте
• Быстрое переключение передач, от 0,05 до 0,12 секунды
• Сохранение крутящего момента, для турбированных двигателей это критично
• Экономия топлива по сравнению с конкурентами. Даже механика расходует больше
• Превосходная динамика разгона. Опять же превосходит конкурентов

Но отрицательных моментов сейчас также навалом, и они очень существенны

• Очень сложный механизм, как двойного сцепления, так и все трансмиссии в целом
• Небольшой ресурс. Как правило ремонт потребуется в 60 – 90 000 км
• Дорогой, ОЧЕНЬ дорогой ремонт
• Мало сервисов, которые КАЧЕСТВЕННО отремонтируют
• Толчки и рывки в интенсивном режиме движения, то есть разгон остановка, и так несколько раз, причем быстро! При режиме «гонок», я бы сказал. При понижении может переключать передачу медленнее, около 0,4 – 0,6 миллисекунды.

В целом ребята, сейчас очень много шумихи около таких трансмиссий, особенно около DSG, народ боится их покупать из-за низкого ресурса. Даже все те плюсы, которые есть – экономия, топлива, динамика, и безрывковое движение – МЕРКНУТ, после того как вы узнаете цену ремонта! Сейчас зачастую она составляет около 10 – 20% от стоимости автомобиля в целом. ОЧЕНЬ ДОРОГО! И что самое обидное, скажем если у вас АКПП начала пинаться, то на ней еще можно ездить. А вот на двойном сцеплении навряд ли, ибо она умирает сразу и вся.

Но производители не теряют надежды, с каждым годом растет качество материалов и техническая составляющая, да и Фольксваген заверяет — что он «почти» победил проблему износа частей, ресурс увеличен. Кроме него устанавливают такие трансмиссии на свои авто — Audi, BMW, Chrysler, Ford, Volvo.

Сейчас видео версия статьи, смотрим.

Двойное сцепление, что это такое — принцип работы. Как работает DSG. Просто о сложном

НА этом заканчиваю, думаю было полезно. Читайте наш АВТОБЛОГ.
