Механизм сцепления автомобиля ВАЗ 2106

Устройство с простейшей конструкцией, обеспечивающей зацепление силовой установки и коробки передач. Механизм отличается примитивностью, что делает его ремонт и обслуживание максимально доступным для рядового автомобилиста.

Описание конструкции

Здесь присутствуют элементы:

• педаль сцепления;
• главный цилиндр;
• магистраль напорная;
• рабочий цилиндр;
• вилка сцепления.

Внутри конструкции находится специальная жидкость, обеспечивающая передачу импульса от педали к вилке.

Как работает привод сцепления

Принцип действия таков.

1. Автомобилист нажимает на педаль.
2. Поршень главного цилиндра, соединенный шарниром с рычагом педали, продавливает жидкость по цилиндру, создавая избыточное давление внутри магистрали.
3. Масло проходит по напорной линии и поступает в рабочий цилиндр.
4. Далее происходит выталкивание поршня и передвижение вилки сцепления.
5. Механизм выходит из зацепа и мотор отключается от коробки передач.

Принцип действия одинаков для всех модификаций и версий. Отдельные автолюбители устанавливают сухое сцепление. Фактическое отличие только в рабочем элементе – классический содержит жидкость, сухой – трос.

Поломки сцепления

Среди самых распространенных «диагнозов» автомехаников выделяются.

1. Пробой уплотнителя головного или рабочего цилиндра. Жидкость вытекает из системы, приводя к ее завоздушиванию.
2. Засор напорной магистрали или ее закоксование. Проблема является последствием использования поддельного масла или его несвоевременной замены.
3. Механическое повреждение вилки или рабочего цилиндра. Детали расположены в нижней части автомобиля. Обычно пользователи могут повредить механизм при переезде через бездорожье, бордюры.
4. Самой легкой проблемой является растяжение пружины или ее выпадение из паза крепления.

Симптомы неисправностей

Проблемы, возникающие при неправильной регулировке сцепления.

1. Машина дергается. Это говорит, что диск отходит недостаточно далеко от корзины и в момент выжимания привода мотор не полностью отключается от коробки передач.
2. Передачи не хотят включаться. Аналогично возникающий симптом при указанной выше проблеме.
3. При резком нажатии на педаль газа машина не реагирует или ускоряется слишком медленно. Также возможны подергивания во время стабильной езды.
4. Педаль сцепления проваливается/слишком жесткая, при этом передачи не включаются.

Регулировка сцепления ВАЗ 2101-07 НИВА

Замена диска сцепления ВАЗ 2106

Как отрегулировать привод сцепления.

↑ Конструкция сцепления ВАЗ 2106

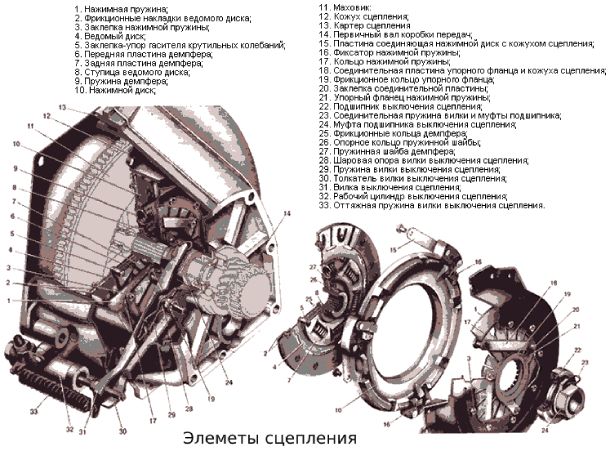

На автомобиле установлено однодисковое, сухое сцепление, с центральной нажимной пружиной и гидравлическим приводом. Оно установлено на маховике, внутри алюминиевого картера, закрепленного на блоке цилиндров. Сцепление постоянно замкнуто (включено); выключается оно нажатием на педаль выключения сцепления.
Сцепление

предназначено для плавного соединения коленчатого вала двигателя с трансмиссией при трогании автомобиля с места и для их разъединения при переключении передач. Оно предохраняет детали трансмиссии от поломок при динамических нагрузках. Для этого на ведомом диске сцепления смонтирован демпфер (гаситель крутильных колебаний).

ПРОВАЛИВАЕТСЯ ПЕДАЛЬ СЦЕПЛЕНИЯ.ПРИЧИНА.

Когда нужна регулировка привода сцепления

Понять, что требуется отрегулировать механизм не сложно. Об этом скажет сама машина. Явными признаками расстройства агрегата служат такие факторы.

1. Провалы педали – при нажатии чувствуется падение ноги до определенного уровня.
2. Потеря упругости при давлении.
3. Машина начинает трогаться в начале или конце хода педали.
4. Болтание рычага или полное отсутствие рабочего люфта.
5. Затруднение включения передач.
6. Пробуксовка диска сцепления во время разгона и торможения машины.

Также допустимы другие отклонения в нормальной работе узла и блока КПП.

Параметры регулировки сцепления

При необходимости настройки механизма, машина начинает вести себя неадекватно. Педаль проваливается, усложняется переключение скоростей, появляются рывки и подергивания.

Существуют заводские рекомендации, устанавливающие строгие допуски люфтов.

Какой ход педали считается нормой

В правильном положении и полностью исправном состоянии перемещение педали до выхода механизма из зацепления составляет 2,5-3,5 сантиметра. Эталонная норма установлена производителем и считается рекомендательной величиной.

Некоторые автолюбители перенастраивают систему под себя, настраивая в пределе 45-55 мм.

Как измерить ход педали своего автомобиля

Опытные мастера рекомендуют выполнять измерение хода так.

1. Под углом 90 градусов к педали прикладывается линейка.
2. Далее следует отметить высоту педали в сантиметрах.
3. Надавить на рычаг до появления упора.
4. Сделать отметку на линейке.

Измерить разницу величин, в норме свободный ход ограничивается на 25-35 мм.

Периодичность настройки

Жестко установленного временного интервала обслуживания механизма нет. Изготовитель настаивает на том, что регулировка сцепления обязательна после выполнения любых ремонтных и сервисных работ, связанных напрямую или косвенно с устройством.

К примеру:

• замена диска/корзины сцепления;
• прокачка магистралей;
• установка новых цилиндров.

Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?

Введение! Прежде чем приступить к регулировки, необходимо вам более подробно объяснить за счёт чего регулируется сцепление, для этого читайте важную информацию чуть ниже:

Во-первых сцепление может регулироваться из салона автомобиля, для этого на самой педали сцепления установлен кронштейн на котором в свою очередь установлен толкатель (Указан буквой «А») главного цилиндра сцепления, а за счёт этого толкателя и гаек которые на нём расположены можно регулировать зазор между самим толкателем и поршнем главного цилиндра сцепления.

Примечание! Из салона автомобиля сцепление регулируется лишь для начального свободного хода педали, то есть изначальный свободный ход у педали сцепления должен составлять «0.4 – 2.0 мм», в том случае если он меньше или же его вообще нет, тогда отрегулируйте его за счёт гаек толкателя который указан под буквой «А» на фото выше!

Во-вторых сцепление регулируется ещё снизу автомобиля, но в этом случае нужно измерять свободный ход толкателя вилки сцепления который указан буквой «Б», а регулируется он в пределах «4 – 5 мм».

Регулировка свободного хода педали сцепления:

Примечание! Свободный ход педали сцепления регулируется не только посредством регулировки толкателя главного цилиндра сцепления, но и посредством регулировки толкателя рабочего тормозного цилиндра. Поэтому для более точной регулировки, рекомендуем вам так же отрегулировать свободный ход толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя, см. в рубрике: «Регулировка свободного хода вилки сцепления»)

1) Сперва находясь в салоне автомобиля, при помощи гаечного ключа указанного под цифрой «1» придержите ограничитель хода, а в этот момент при помощи ключа под цифрой «2» ослабьте на 1 – 2 оборота контргайку.

Настройка сцепления ВАЗ 2106

Проверить правильно ли настроено положение сцепления на автомобиле ВАЗ 2106 можно таким способом.

1. Поставить машину на «нейтралку» и прогреть мотор до рабочей температуры. На заведенном ДВС, не трогая рычаг акселератора, включить позицию «R». Откликом на действие должно быть плавное перемещение рычага без посторонних звуков или чрезмерного усилия.
2. Во время эксплуатации автомобиля, все позиции КПП работают четко, вылеты, скрипы, хрусты отсутствуют.
3. При резком разгоне, набор оборотов двигателя пропорционален ускорению. В случае проскальзывания диска сцепления, мотор начинает раскручиваться без МКПП.

При обнаружении каких-либо неисправностей или неполадок необходимо выполнить более подробную диагностику узла. Возможно потребуется замена диска или ремонт корзины.

Инструкция по регулировке сцепления на ВАЗ-2106 своими руками

Работы проводятся в два этапа. На первом выставляют нужные настройки стартового свободного хода из салона ВАЗ-2106.

1. Гаечный ключ № 1 фиксирует положение ограничителя хода. Гаечным ключом № 2 в это время на 1,5-2 оборота откручивают контргайку для ее ослабления.
2. Ключом № 2 вращают ограничитель по направлению к кронштейну до достижения корректного значения свободного хода. Необходимо зафиксировать положение ключа 2.
3. Первым ключом затянуть контргайку.
4. Взять линейку и замерить расстояние, которое совершает педаль до ощутимого сопротивления.

На втором этапе проводят наладку свободного хода толкателя.

1. Воспользовавшись плоскогубцами, полностью демонтируют оттяжную пружину с рабочего цилиндра. Так будет удобнее проводить работы.
2. Фиксируют линейку или треугольник по ходу вилки сцепления.
3. Рукой двигают вперед вилку до упора и фиксируют это положение отметкой на линейке.
4. Отпускают вилку. Расстояние, на которое она продвинулась, и есть тот самый свободный ход. Он не должен быть меньше 4 мм или превышать 5 мм. В противном случае переходят к корректировке зазора.
5. Гаечным ключом № 1 (ГК № 1) фиксируют главную гайку регулировки. С помощью ГК № 2 ослабевают на 1,5-2 оборота контргайку.
6. Переставными клещами фиксируют толкатель от вращения.
7. С помощью ГК № 1 проворачивают регулировочную гайку на нужное значение.
8. ГК № 2 закручивают контргайку, при этом толкатель и гайка регулирования зафиксированы. Затем монтируют пружину на свое рабочее место и переходят к проверке правильности результатов работы.

Чтобы удостовериться, что все сделано правильно, по окончании работ следует провести простые проверочные манипуляции.

1. Включить нейтральную скорость на коробке передач. Завести двигатель и прогреть авто до рабочей температуры. Убавить газ до такой степени, чтобы обороты коленвала стали минимальными. Выжать рычаг педали сцепления и переключиться на заднюю скорость. При этом не должно быть никаких посторонних звуков: постукивания, поскрипывания и т. д. Если все-таки какие-то посторонние шумы возникают, значит, работа проведена некорректно.
2. При движении авто со скоростью 40-45 км выжать педаль сцепления и переключать скорости. При этом также не должно быть никаких сторонних звуков.
3. На этапе разгона ВАЗ-2106 нужно пронаблюдать за соответствием увеличения скорости и роста частоты вращения коленвала. Пропорциональность и отсутствие пробуксовок говорят о том, что регулировка сделана верно.

Проверку нужно сделать обязательно, чтобы точно удостовериться в технической исправности автомобиля, что принципиально в плане безопасности водителя и его пассажиров. По окончании работы рекомендовано прокачать систему, наполнив ее тормозной жидкостью, чтобы удалить попавший туда воздух. Эту процедуру также несложно проводить самому с помощью набора недорогих и доступных инструментов и материалов.

Если регулировка не показала нужный результат, следует провести ее еще раз. Так как 2106 довольно старая модель, последнее авто выпущено до 2006 года, стоит провести инспекцию деталей сцепления и при необходимости заменить их.

Как правильно прокачать сцепление на ВАЗ-2106

Последовательность выполнения операции следующая.

• Загнать машину на яму или поставить на козлы. Надежно зафиксировать авто.
• Очистить расширительный бак и штуцер для прокачки от грязи. Последний расположен на рабочем цилиндре.
• Открыть крышку РБ.

• Проверить возможность откручивания штуцера и надеть на него подготовленный заранее шланг. Второй конец трубки опустить в емкость для отработки.

• Помощник садится за руль и накачивает давление 4-5 раз качнув педалью. В конце нужно зажать и удерживать ее.
• Следом откручивается запорный штуцер и жидкость, вместе с воздухом выходит в емкость для слива отработки. Параллельно нужно следить за уровнем масла в РБ, при необходимости доливать его.

• Когда пузыри полностью выйдут штуцер закрывается.
• Для исключения остатка воздуха в магистрали, рекомендуется операцию 2-3 раза повторить.

Как Отрегулировать Сцепление На Ваз 2106

ВАЗ 2106 независимый контроль

сцепление Это одно из основных устройств автомобиля, которое обеспечивает надежную работу и взаимодействие основных компонентов автомобиля, приводя эти механизмы в движение.

Готовимся к регулировка сцепления

Некоторые автовладельцы задаются вопросом, как ВАЗ 2106 имеет меньшие финансовые затраты и лучше без набора дорогих профессионалов. Поэтому в нашей статье описывается, как выполнить весь спектр технологических операций, чтобы отрегулировать сцепление «классического» ВАЗа своими руками в соответствии с критериями гаражного или смотрового проема.

Следует понимать, что при обнаружении дефектов в этом механическом узле требуется регулировка сцепления, чтобы он мог нормально функционировать. Регулировка, видео которой выложено в интернете, требуется при нажатии педали, чтобы активировать данный узел механизма, чтобы выявить недостатки устройства. Следующие неисправности включают в себя:

• шприц при нажатии;
• нет полной интеграции механизма в рабочее соединение с коробкой с потерей упругости;
• другие возможные недостатки.

Для этого вам необходимо:

• ящик для инструментов и другие аксессуары;
• специальная смесь WD-40 или аналогичный раствор;
• слесарные;
• специальное решение для работы гидравлического механизма;
• специальный танк;
• правитель определенного масштаба.

Необходимые регулировки сцепления для ВАЗ 2106 обычно производятся в конце технологических операций, чтобы изменить механическую сборку в целом. Эти настройки сцепления позволяют поддерживать функциональность компонентов в рабочем режиме в течение длительного времени, избегая при этом огромных денежных затрат.

Вначале гидроприводный комплекс этого механизма должен быть проверен на наличие так называемых «воздушных пробок». Если такие недостатки выявлены, их следует устранить. Эксперты советуют при такой постановке вопроса менять гидравлическую жидкость на сто процентов. Основной задачей при регулировании сцепления является необходимость формирования определенной длины между штоком и поршневым насосом цилиндра сцепления и создания необходимого расстояния между выходным подшипником и кольцом фрикционного типа на диске приводного типа.

в качестве регулировать привод сцепления.

Как настроить

привод
сцепление
легковые автомобили
Vas
-классика, советы в процессе. Вконтакте ремонтные группы.

Гараж 56: регулировка сцепления ВАЗ 2107

регулирование Ваз сцепление

2107.

1. Создание правильного размера в главном цилиндре механизма, в том числе 0,1-0,5 мм с помощью поршневого толкателя. Это необходимо для корректировки. педаль сцепления во всей полноте, что осуществляется при его сборке. Этот размер устанавливается путем перемещения педали в диапазоне от 0,4 до 2 мм.
2. Регулировка необходимого зазора движения толкателя в цилиндре рабочего механизма сцепления 3-5 мм. Этот размер достигается путем перемещения гаек в сборе, в то время как верхняя гайка имеет запирающий тип. Значение движения толкателя зависит от доступного шаблона.

После таких регулировок свободное движение этого привода вышеупомянутого механизма должно составлять от 0,25 до 0,35 см. Регулировка сцепления в зоне шарнира с вылетом подшипника и трения кольца считается линейной с точки зрения свободного перемещения рабочего цилиндра, который составляет 3-5 мм.

1. Нажмите на вилку сцепления, которую вы хотите свободно перемещать на 3-5 мм, при необходимости отрегулируйте числовые значения.
2. Слегка открутите контргайку и, удерживая шток, отрегулируйте величину движения в спектре свободного движения с помощью гайки, размеры которой должны варьироваться в пределах 0,25–0,35 см.
3. Затяните верхнюю гайку до необходимого размера.

Меняем сцепление своими руками без снятия трансмиссии

Операция выполняется так.

• Установить машину на смотровой яме или подъемнике и надежно закрепить ее от скатывания.
• Отсоединить от КПП кардан и рабочий цилиндр.
• Демонтировать защитный кожух механизма и траверсу.

• Открутить подушку коробки.

• Руками или при помощи рычага отодвинуть корпус КПП от силовой установки до упора. Для страховки можно установить подпорку под коробку.
• Далее потребуется выкрутить 6 болтов крепления корзины из маховика.

• Корзину коробки нужно сдвинуть до упора и через получившуюся щель вытянуть диск сцепления.

• Аналогично сдвинуть корзину обратно и вынуть ее.

• Последним этапом демонтируется выжимная вилка и одноименный подшипник снимается с первичного вала КПП.

• Установка новых деталей выполняется в обратной последовательности.

Регулировка сцепления ВАЗ 2106

Несмотря на тот факт, что данная модель автомобиля «Жигули» достаточно давно снята с производства, вопросы ее эксплуатации и особенно ремонта не потеряли своей актуальности, поскольку огромное количество «шестерок» продолжают колесить по российским (и не только) дорогам.

Простота конструкции «ВАЗ 2106» и сравнительно высокая эксплуатационная надежность механизмов, узлов и агрегатов предполагает достаточно продолжительный срок ее использования. Эти же качества позволяют владельцу «шестерки» выполнять ремонтно-восстановительные и регулировочные работы без применения специального, а, следовательно, дорогостоящего, оборудования и инструмента. Кроме того, данный процесс не требует от автолюбителя и обладания специфическими знаниями и навыками.

Все вышесказанное в полной мере касается и процедуры регулировки сцепления, являющейся, по сути, настройкой, выполняемой в соответствии с определенными правилами, в результате которой вводятся оговоренные величины зазоров между элементами.

Регулировка сцепления на ВАЗ 2106

Как отрегулировать ход педали сцепления на ВАЗ 2106 довольно актуальный вопрос. Справится с которым, зная нужные значения зазоров между движущими деталями цилиндра сцепления, не составит большого труда произвести подобную регулировку сцепления ВАЗ своими руками, нужно лишь наличие таких инструментов:

• гаечные ключи на «10», «13» и на «17»;
• пассатижи;
• упор;
• линейка.

Регулировка сцепления на ВАЗ 2106 происходит следующим образом:

1.Зазор между толкателем и поршнем устанавливается в пределах от 0,1 до 0,5 мм. Зазор устанавливается с помощью гайки на ограничителе хода педали сцепления. Для этого нужно будет ослабить контргайку через вворачивание или выворачивание ограничителя. После того, как выставите зазор в 0,4-2 мм, ограничитель снова нужно зажать контргайкой. Все эти работы производятся из салона автомобиля под рулевой колонкой.

_1 – корпус главного цилиндра; 2 – перепускное (компенсационное) отверстие; 3 – прокладка штуцера; 4 – штуцер; 5 – стопорная пружинная шайба; 6 – поршень главного цилиндра; 7 – уплотнительное кольцо; 8 – поршень толкателя; 9 – крючок; 10 – ось педалей; 11 – кронштейн педалей сцепления и тормоза; 12 – пружина сервопривода педали сцепления; 13 – оттяжная пружина педали сцепления; 14 – ограничитель хода педали сцепления; 15 – педаль сцепления; 16 – толкатель поршня; 17 – защитный колпачок; 18 – стопорное кольцо; 19 – впускное отверстие; 20 – уплотнительное кольцо (кольцевой клапан); 21 – перепускное отверстие поршня; 22 – рабочая полость цилиндра; 23 – пружина; 24 – прокладка; 25 – пробка._

2.Чтобы обеспечить безрывковую работу сцепления нужно отрегулировать свободный ход толкателя вилки. Он должен быть 4-5 мм. Для осуществления этой процедуры нужно будет снять пружину и установить линейку вдоль толкателя. После этого обозначьте минимальный и максимальный ход толкателя вилки. Рассчитайте ход в миллиметрах. Если есть отклонения, то требуется регулировка. Осуществляется она путем подтягивания или ослабления гайки на толкателе.

_1 – подшипник выключения сцепления; 2 – шаровая опора; 3 – вилка выключения сцепления;_4 – толкатель; 5 – регулировочная гайка; 6 – контргайка; 7 – оттяжная пружина;8 – пробка корпуса; 9 – штуцер для прокачки; 10 – корпус цилиндра; 11 – уплотнительное кольцо; 12 – защитный колпачок; 13 – поршень; 14 – уплотнитель; 15 – тарелка; 16 – пружина;17 – опорная шайба; 18 – стопорное кольцо.

Ход педали сцепления в норме составляет 25-35 мм. Стоит уточнить, что сам процесс регулировки достаточно не простой и может отнять довольно много времени. Выполняя какие-либо действия, старайтесь быть предельно сосредоточены.
