Что такое датчик распределительного вала

Датчик распределительного вала — устройство, которое фиксирует угловое положения указанного вала в конкретный момент времени. Полученная с его помощью информация передается на электронный блок управления двигателем (ЭБУ), и на ее основе этот орган управления отдает команды на впрыск топлива и зажигание топливовоздушной смеси в каждом цилиндре в конкретный момент времени.

Работа датчика положения распределительного вала основана на эффекте Холла. Так, непосредственно на распредвалу находится металлический зуб, который во время вращения вала изменяет магнитное поле в расположенном рядом датчике. Этот зуб имеет название рэпер.

В датчике фиксируется изменение магнитного поля, которое преобразуется в электрический сигнал небольшого напряжения. Этот сигнал и подается на электронный блок управления.

На самом деле датчик положения распределительного вала фиксируется лишь одно его положение, соответствующее положению поршня первого цилиндра в верхней мертвой точке. Далее фазированный впрыск топлива выполняется в последовательности работы цилиндров. Обычно это система 1-3-4-2.

Датчики положения распределительного вала стали устанавливать на двигатели с разделенным (фазированным) впрыском топлива приблизительно с 2005 года.

В случае, если датчик распредвала выходит из строя (электронный блок управления получает от него некорректную информацию или вовсе не получает ее), то программно заложен переход в аварийный режим. Он подразумевает использование попарно-параллельную (групповую) подачу топлива в двигатель. Это приводит к двум негативным последствиям:

1. Небольшая потеря мощности двигателя, особенно при езде в критических режимах (разгоне, езде под нагрузкой).
2. Увеличение расхода топлива приблизительно на 10…20% (зависит от мощности двигателя, его конструктивных особенностей, а также условий эксплуатации).

Что касается дизельных двигателей, то датчики положения распределительного вала устроены аналогично, но есть одно отличие. Оно заключается в том, что датчик фиксирует положение не только первого цилиндра, а всех. Это сделано за счет того, что на задающем диске имеется отдельный зуб для каждого цилиндра.

Таким образом, при выходе датчика из строя имеет смысл как можно быстрее выполнить его диагностику и при необходимости замену.

Ошибка с кодом 0343: Замена датчика фаз на Калине, Гранте и Приоре, а также 2110-2115

Меняем датчик положения распредвала на ваз 2112 8 кл

Распределенный впрыск, каким он может быть?

Определение неисправности

Если ДФ вышел из строя, при холостом ходу может возникать определенная неустойчивость в работе двигателя. Также наблюдается троение двигателя, увеличивается расход топлива.

Все это обусловлено тем, что на бортовой компьютер, то есть на электронный блок управления, не поступают данные относительно угла зажигания в тот или иной момент работы мотора. Если сигнал от датчика не идет, ЭБУ переходит в аварийный режим работы, то есть функционирует по заранее заданной программе.

При этом обязательно возникают ошибки, обозначаемые кодами 0343 или 0340 .

Предварительные мероприятия

Если вы обнаружили первичные симптомы, свидетельствующие о неисправности ДФ, есть несколько рекомендаций по предварительной работе. Они позволят вам определить визуально, что может являться причиной неполучения бортовым компьютером информации.

Что осмотреть

Зачем

Проверьте ДФ на предмет наличия внешних повреждений

Повреждение корпуса устройства — явная причина поломки

Контакты на наличие влаги

Из-за влаги контакты могут замкнуть, потому датчик не предоставляет информацию на ЭБУ

Контакты на предмет окисления

Окисления приводят к нарушению сигнала, данные не передаются, работа двигателя нарушается

Целостность электрической проводки

Оборванные или частично поврежденные провода легко ответят на вопрос, почему же не работает ДФ

Признаки поломки ДПРВ

Существует несколько типовых признаков, по которым можно утверждать, что датчик положения распределительного вала вышел из строя. Сразу же нужно уточнить, что перечисленные ниже симптомы могут свидетельствовать совсем о других неисправностях. Поэтому имеет смысл выполнить дополнительную диагностику. Итак, признаки поломки ДПРВ:

• Проблемы с запуском двигателя, причем при любых условиях — «на холодную», «на горячую» и в других режимах. Обычно это выражается в том, что приходится дольше крутить стартером.
• Неустойчивая работа двигателя, «плавающие» рабочие и холостые обороты двигателя.
• «Провалы» в движении машины, при нажатии на педаль акселератора она отвечает не сразу, теряются динамические характеристики машины (слабо разгоняется, не тянет, особенно в загруженном состоянии и при движении на подъем).
• При сбросе педали акселератора двигатель глохнет.
• Увеличенный расход топлива (на 10…20%).
• Активируется сигнальная лампа на приборной панели Check Engine. Необходимо выполнить дополнительную диагностику с помощью электронного сканера (например, прибора ELM 327 или его аналога). При этом характерные ошибки, касающиеся работы датчика имеют номера P0340, P0342, P0343.

На самом деле датчик положения распределительного вала — достаточно простое и надежное устройство, поэтому из строя он выходит редко. Чаще повреждается его проводка — перетираются провода, повреждается изоляция на них, выходит из строя так называемая «фишка», место подключения датчика к автомобильной цепи.

Однако для машин, ездящих на бензине, описанные выше проблемы выражены не так четко. Но вышедший из строя датчик положения распределительного вала доставит много проблем для владельцев автомобилей, оборудованных газобаллонным оборудованием, в частности, четвертого поколения. Описанные выше неисправности и проблемы могут проявиться на таких машинах «во всей красе». Поэтому владельцам машин, оборудованных ГБО, настоятельно рекомендуется как можно быстрее выполнить диагностику и замену датчика при подозрениях на его неисправность.

Учимся как чинить все самому

Скачать видео

Датчик положения распределительного вала.Датчик положения коленвала,Датчик распредвала ВАЗ 2115.2114

Признаки неисправности датчика распредвала.Проверка и замена датчика распредвала своими руками.ВАЗ 2115.2114.2113.2199.2109.2108

Author: Сергей Серж

30 thoughts on “ Датчик положения распределительного вала.Датчик положения коленвала,Датчик распредвала ВАЗ 2115.2114 ”

В конце машину надо было завести гандон.

у меня ваз 2110,1.6-8 клапанная., проблема з датчиком фаз поминяв уже 5 и ошибка осталась, думаю проводка усе испробувал но не миняэться ничево. у каго така машина падскажыте роспыновку на этот датчик

На разход влияет этот дачик?

Кстати датчик детонации тоже в норме, единственное адсорбер забит, но я снял шланги и он заработал, а спустя 3 месяца вот такая батва

А вот такая ситуация, машина нагреется, а затем при езде зависают обороты, и когда газуешь на холостых или при езде, то медленно опускаются обороты. Поменял в оригинале: свечи с проводами, катушку, топливные фильтра, моторчик топлива, дпдз, дпкв, дпхх, воздушный фильтр, эбу смотрели на диагностике( в норме), датчик температуры тоже поменял, ремни поменял, форсунки новые, масла поменял. ((((( думайте всё таки он.

Мозг себе перезагрузи, сказочный долбаеб….

автомобиль ваз 2114,1.6-8 клапанная. Может кто что подскажет?

диагностика показывает что выдаёт высокое напряжение-и так с каждым датчиком.

поменял три датчика-максимум хватает на 30-50 км и снова загорается чек и при заводке авто машину снова «колбасит».Что ещё может быть?

ДАТЧИКА НЕТУ ВАЗ 2110

Ска, два месяца назад он менял ору бля)))

На диагностику нет смысла ехать или нет денег ехать??) 2.20

Где находится датчик распредвала на ваз 2115 двигатель 1.6

Конгениально. Все проблемы в дпрв , а дпкв, а дмрв значит пахую. Гениев таких в Ютубе как гавна за баней.

Как меня заебала это россиский автопром все эти датчики заебали

я их заебался менять ..самодиагностика на панели приборов показывает «0» ошибок..При подключении автосканера ошибка P0340…вообще думаю что дело все таки в натяжении ремня ГРМ, и метки могли сместиться. Кароче , хуй его знает

Тоесть вы предлогаете при любой ощибке покупать датчик распредвала))))) Вам нужно продать как можно больше датчиков? Вы враг народа. Вас таких расстреливать надо.

Не мороч голову. Это ошибка. Горит на многое.

Кто знает, зачем на попарно-параллельный ставят ДПРВ?

А чо не завел и не показал как чек не загорится аут?

бля я в ахуе, там др.датчиков нет штоли при поломке которых загорается ошибка. )

Обороты двигателя плавают из за этого?

Когда температура поднимется до 90 % Машина глохнет и не заводится !! Пока машина остынет ? Знаете в чем причина .

можешь видос снять по прозвонки жгута на датчик фаз

всем привет подскажи что означает надпись на датчике отк95

Сергей, а что за фильтр салона у Вас стоит на машине?

РЕБЯТА! если мотор не запускается,идите в магазин за новой машиной.

Не завел в конце, или вырезал, походу чек опять горелXDXDXD

у меня стоит автокомпьютер. там все ошибки пишутся. незаменимая вещь.

откуда такая уверенность, что ошибка по датчику распредвала? или по другому он называется датчик фаз.

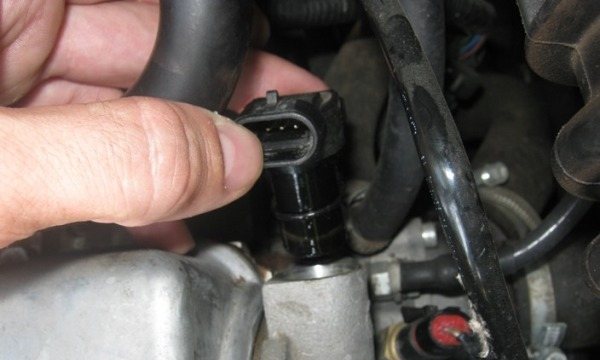

Расположение ДПРВ на двигателе

Для выполнения проверки датчика положения распределительного вала необходимо знать, где он находится. Как правило, на восьмиклапанных двигателях обычно ДПРВ монтируется в торце головки блока цилиндров. На шестнадцатиклапанных моторах он также монтируется на головке блока цилиндров, обычно в непосредственной близости с первым цилиндром.

Что касается популярных отечественных автомобилей ВАЗ, то их владельцы называют такие узлы датчиками фаз. Их расположение в этих моторах аналогично. Так, на восьмиклапанных двигателях датчик расположен на левой части головки блока цилиндров (если смотреть по ходу движения автомобиля).

На шестнадцатиклапанных — на правой передней части двигателя. В последнем случае непосредственно датчика визуально не видно, его расположение можно оценить лишь по подходящим к нему сигнальным и питающим проводам. Датчик фаз ВАЗ 2114 закреплен в непосредственной близости к воздушному фильтру, около головки блока цилиндров.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние.

Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

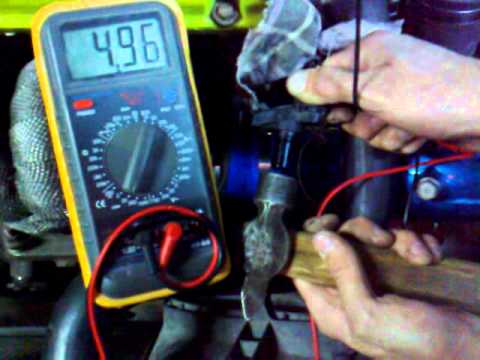

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040.

Схема подключения для проверки датчика фаз 21120-3706040Алгоритм выполнения проверки датчика мультиметром следующий:

1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
3. Демонтировать датчик из его посадочного места.
4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90…100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Обратите внимание, что желательно проверять не только датчики, уже установленные на двигатель, но и вновь купленные, поскольку всегда существует риск покупки бракованного товара.

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму.

В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Датчик фаз. Симптомы неисправности и диагностика

Привет. Сегодня хотел поговорить о датчике распредвала(фаз). А точнее о симптомах его поломок. На примере автомобилей семейства ВАЗ.

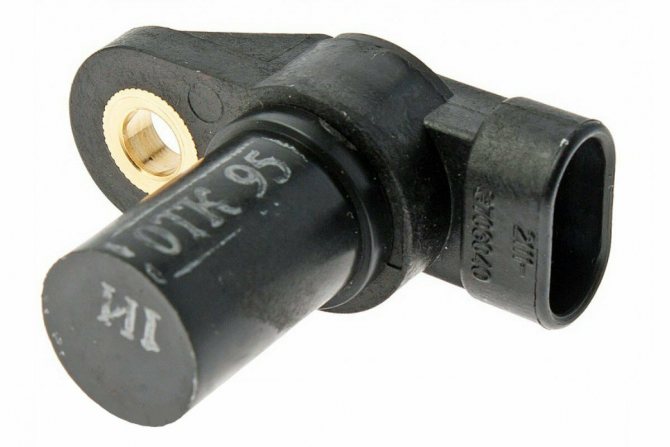

Датчик фаз. Картинка из свободного доступа интернета.

Датчик фаз – один из элементов системы управления двигателем, отслеживает положение газораспределительного механизма. С помощью этого датчика определяется начало работы двигателя по первому цилиндру и реализуется фазированный впрыск.

Расположение датчика фаз на 16 клап.двигателе автомобилей семейства ВАЗ. Картинка из свободного доступа интернета.

В случае выхода из строя датчика фаз обычно наблюдаются следующие симптомы:

• Для запуска двигателя требуется более длительная прокрутка стартером( к примеру, система с блоком Бош 7.9.7).
• Могут наблюдаться несильные подергивания при ускорениях.
• Загорается лампа неисправности двигателя “Ошибка датчика фаз”.
• Наблюдается увеличение расхода топлива.

При выходе из строя датчика фаз, система управления двигателем переходит на попарно-параллельный впрыск. В этом случае каждая форсунка выполняет впрыск половины дозы топлива дважды за один цикл. Работа в аварийном режиме. Во время просмотра диагностическим оборудованием можно увидеть как время впрыска при этом уменьшается наполовину.

Во время проверки осциллографом индивидуальных катушек зажигания, можно увидеть увеличение частоты пробоя искры.

К датчику фаз подходит 3-и провода.

Питание 12В, минус и выходной сигнал прямоугольной формы непосредственно с датчика.

Сигнал прямоугольной формы датчика фаз.

В случае отсутствия питания проверяем проводку на обрыв.

Схема подключения датчика фаз системы управления двигателя с блоками Январь 7.2, Бош 7.9.7, М73.

Питание датчика идет непосредственно с электронного блока( Январь 7.2, Бош 7.9.7, М73).Нередки случаи перегорания плюсовой контактной перемычки внутри блока.

Это происходит, когда при включенном зажигании снятый разъём с датчика фаз касается корпуса двигателя. В таком случае запаиваем перемычку в разъёме эбу или меняем разъем целиком.

Чаще из строя выходит сам датчик.

Сейчас встречается много некачественной продукции. Из большого разнообразия хочу выделить датчик фаз вот этого производителя( не реклама). Просто чтобы не мучались с покупкой и затем с обменом на другой.

Надеюсь статья будет полезна автолюбителям.

Замена датчика положения распределительного вала

Если в процессе проверки выяснилось, что непосредственно датчик положения распредвала вышел из строя — значит, он подлежит замене. Как правило, эти узлы являются неремонтопригодными, поскольку их корпус запаян, и разобрать его невозможно. Стоит датчик недорого, а процедура замены несложная, и с ней может справиться даже начинающий автолюбитель.

Алгоритм замены датчика следующий:

1. При неработающем двигателе отсоединить от аккумуляторной батареи минусовую клемму.
2. Отсоединить от датчика положения распределительного вала «фишку» (как при проверке).
3. В зависимости от модели автомобиля необходимо демонтировать детали, которые препятствуют доступу к датчику. Например, на современных автомобилях наподобие «Лада Веста» необходимо снять кронштейн вспомогательных агрегатов.
4. С помощью гаечного ключа отвинтить один или два крепежных болта, в зависимости от типа крепления. Размер гаечного ключа может быть разный, обычно для ВАЗов это ключ на 10 мм.
5. После демонтажа крепления необходимо аналогично достать датчик из его посадочного места.
6. Установка нового датчика выполняется в обратной последовательности.
7. Присоединить минусовую клемму к аккумулятору.

При покупке нового датчика положения распределительного вала необходимо обращать внимание на состояние его уплотнительного кольца. Обычно оно продается отдельно. Желательно при смене датчика менять и уплотнительное кольцо, поскольку со временем оно изнашивается и теряет эластичность. Использовать старое кольцо можно лишь в случае крайней необходимости, когда нет возможности купить новое.

Инструкция по замене

Ниже расскажем о том, как осуществить замену ДПРВ при выявлении неисправностей. Замена на двигателях с 8 и 16 клапанами немного отличается, рассмотрим по этапам этот процесс.

Замена ДФ на 8-клапанном двигателе

1. ДПРВ или ДФ крепится на одном болтике, выкручивается этот болт с помощью гаечного ключа на 10.
2. После выкручивания болта ДПРВ можно демонтировать. При этом разъем, в который он устанавливается, необходимо закрыть, чтобы избежать попадания в него грязи и пыли.
3. Произведите диагностику регулятора. Если на нем имеются следы грязи, их необходимо удалить, насухо протерев ДФ. После этого поставьте ДФ на место и попробуйте опять запусти мотор. В том случае, если это не помогло, нужно произвести замену ДПРВ.

Иногда бывает такое, что после замены ДФ проблемы не исчезают. Такое случается очень редко, но данная проблема может быть связана с тем, что контролирующая шестеренка сдвинулась. Своими руками решить эту проблему не получится, придется прибегнуть к помощи специалистов. В некоторые случаях ошибки в работе ДФ появляются в результате некорректного монтажа ремешка ГРМ. Также ремень может быть просто более растянутым, соответственно, необходима его замена.

Замена ДФ на 16-клапанном двигателе

Что касается 16-клапанных ДВС, то в этом случае процесс снятия и замены будет несколько отличаться:

1. ДПРВ установлен под воздушным коллектором, непосредственно рядом с распредвалом. Для более удобной замены необходимо произвести демонтаж решетки радиатора.
2. С помощью ключа (в частности, удлинителя головки), выкрутите два фиксирующих болта.
3. Проверьте работоспособность ДПРВ, прочистите его, попробуйте установить заново. Если это не помогло избавиться от проблем, то приступайте к замене.
4. Для монтажа нового ДФ использовать герметики нельзя, так как устройство всегда функционирует в агрессивной среде эксплуатации, ведь на ГБЦ постоянно меняется температура. Замена на автомобиле ВАЗ 2114 с 16-клапанным двигателем занимает чуть больше времени, однако процедура в целом аналогична 8-клапанным ДВС.

Проверка работоспособности

После замены устройства ДПРВ необходимо убедиться в том, что все работает правильно и корректно. В противном случае замена может стать нецелесообразным занятием.

Чтобы произвести проверку регуляторы, выполните следующие действия:

1. Подключите АКБ и запустите мотор.
2. Используя сканер или включив режим самодиагностики, проверьте блок управления на предмет ошибок.
3. Послушайте, как работает двигатель вашего автомобиля. Мотор должен работать в нормальном режиме, никаких посторонних звуков и других симптомов поломок.
