Цепи питания электрооборудования Шкода Октавия А5 защищены плавкими предохранителями и реле. Предохранители установлены в двух монтажных блоках: один расположен в салоне, второй – в моторном отсеке.
Перед тем, как заменить перегоревший предохранитель, выясните причину его выхода из строя. Для извлечения используйте специальный пинцет, имеющийся в каждом из блоков. На место сгоревшего предохранителя устанавливайте предохранитель такого же номинала. В зависимости от максимальной силы тока все предохранители окрашены в разные цвета.
Блок предохранителей в салоне
Предохранители в салоне Skoda Octavia A5 находятся под крышкой в левой части передней панели. Открыть крышку можно с помощью отвертки, которая вставляется в специальный паз.
Схема предохранителей в салоне:
Назначение предохранителей в салоне:
| № | Сила тока, А | Потребитель |
| 1 | 10 | Диагностический разъем, блок управления двигателем, топливный насос |
| 2 | 5 | Блок управления ABS, ESP |
| 3 | 5 | Подушки безопасности |
| 4 | 5 | Обогреватель, климатическая установка, фонари заднего хода |
| 5 | 5 | Электрокорректор света фар |
| 6 | 5 | Комбинация приборов, блок управления АКПП, блок управления электромеханическим усилителем руля, парковочный ассистент, муфта Haldex |
| 7 | — | Не используется |
| 8 | — | Не используется |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | — | Не используется |
| 12 | 10 | Блок управления центральным замком |
| 13 | 10 | Блок управления наружным освещением, стоп-сигналы |
| 14 | 5 | Блок управления АКПП, блокировка селектора |
| 15 | 7.5 | Блок управления освещением салона |
| 16 | 10 | Климат-контроль |
| 17 | — | Не используется |
| 18 | 5 | Датчики системы помощи при парковке |
| 19 | 5 | Блок управления тягово-сцепным устройством |
| 20 | 5 | Система помощи при трогании в подъем |
| 21 | — | Не используется |
| 22 | 40 | Вентилятор климат-контроля |
| 23 | 30 | Стеклоподъемники передних дверей |
| 24 | 25 | Прикуриватель |
| 25 | 25, 30 | Обогрев заднего стекла, дополнительный отопитель |
| 26 | 20 | Розетка в багажном отсеке |
| 27 | 15 | Реле топливного насоса, форсунки |
| 28 | — | Дополнительное оборудование |
| 29 | 10 | Блок управления двигателем |
| 30 | 20 | Блок управления АКПП |
| 31 | 20 | Вакуумный насос тормозной системы |
| 32 | 30 | Стеклоподъемники задних дверей |
| 33 | 25 | Электропривод люка крыши |
| 34 | 20 | Блок управления функциями комфорта |
| 35 | 5 | Охранная сигнализация |
| 36 | 20 | Омыватели фар |
| 37 | 20 | Подогрев передних сидений |
| 38 | 30 | Подогрев задних сидений |
| 39 | — | Не используется |
| 40 | 40 | Вентилятор системы отопления |
| 41 | 15 | Стеклоочиститель окна двери багажника |
| 42 | 15 | Стеклоомыватель лобового стекла |
| 43 | 15 | Тягово-сцепное устройство |
| 44 | 20 | Тягово-сцепное устройство |
| 45 | 15 | Тягово-сцепное устройство |
| 46 | 5 | Обогрев жиклеров стеклоомывателей |
| 47 | 5 | Реле дополнительного отопителя |
| 48 | — | Не используется |
| 49 | 5 | Переключатель освещения |
Предохранители и реле в салоне Шкода Октавия А5
Блок предохранителей расположен с торца панели управления со стороны водителя. Блок закрыт защитной крышкой, на внутренней стороне которой есть схема и обозначение предохранителей.

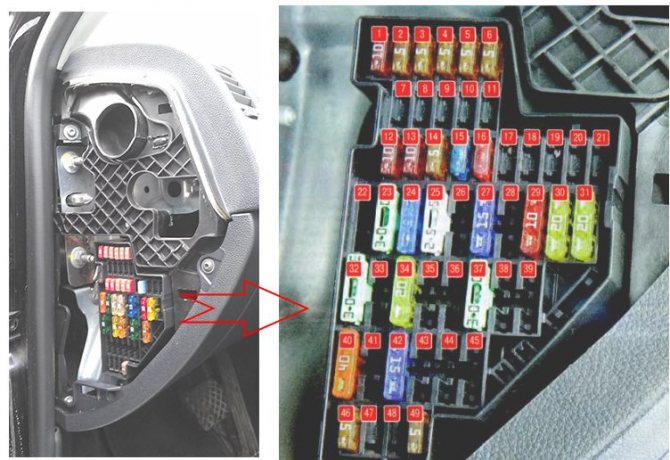

Схема блока предохранителей Шкоды Октавии А5
Описание
Читайте также:
| 1 | 10А Диагностический разъем, блок управления двигателем, топливный насос |
| 2 | 5А Блок управления ABS, ESP |
| 3 | 5А Подушки безопасности |
| 4 | 5А Обогреватель, кондиционер, фонарь света заднего хода |
| 5 | 5А Электро корректор света фар |
| 6 | 5А Комбинация приборов, блок управления АКП, блок управления электро усилителем руля, система помощи при парковке |
| 7 | Резерв |
| 8 | Резерв |
| 9 | Резерв |
| 10 | Резерв |
| 11 | Резерв |
| 12 | 10А Блок управления центральным замком |
| 13 | 10А Блок управления наружным освещением, стоп-сигналы |
| 14 | 5А Блок управления АКП, замок селектора выбора передач |
| 15 | 7,5А Блок управления освещением салона |
| 16 | 10А Система климат — контроля |
| 17 | Дополнительное оборудование |
| 18 | 5А Датчики системы помощи при парковке |
| 19 | 5А Блок управления тягово — сцепным устройством |
| 20 | 5А Система помощи при трогании с места на подъем |
| 21 | Резерв |
| 22 | 40А Вентилятор системы климат-контроля |
| 23 | 30А Стеклоподъемник передних окон |
| 24 | 15А предохранитель прикуривателя |
| 25 | 25/30А Обогрев заднего стекла. Дополнительный обогреватель |
| 26 | 20А Штепсельная розетка в багажнике |
| 27 | 15А Реле топливного насоса, топливные форсунки |
| 28 | Дополнительное оборудование |
| 29 | 10А Блок управления двигателем |
| 30 | 20А Блок управления АКП |
| 31 | 20А Вакуумный насос тормозной системы |
| 32 | 30А Стеклоподъемники задних дверей |
| 33 | 25А Электропривод люка крыши |
| 34 | 20А Блок управления функциями комфорта |
| 35 | 5А Противоугонная система |
| 36 | 20А Омыватели фар |
| 37 | 20А Обогрев передних сидений |
| 38 | 30А Обогрев заднего сиденья |
| 39 | Резерв |
| 40 | 40А Вентилятор системы отопления |
| 41 | 15А Стеклоочиститель окна задней двери |
| 42 | 15А Стеклоомыватель ветрового окна |
| 43 | 15А Тягово-сцепное устройство |
| 44 | 20А Тягово-сцепное устройство |
| 45 | 15А Тягово-сцепное устройство |
| 46 | 5А Обогрев жиклеров стеклоомывателей |
| 47 | 5А Реле дополнительного обогревателя |
| 48 | Резерв |
| 49 | 5А Центральный переключатель света |
Предохранители и реле в моторном отсеке
Блок предохранителей в моторном отсеке расположен слева по ходу движения автомобиля. Чтобы получить доступ к предохранителям, необходимо сдвинуть фиксаторы и снять крышку монтажного блока.
Схема предохранителей и реле в моторном отсеке:
Назначение предохранителей и реле в моторном отсеке:
| № | Сила тока, А | Потребитель |
| 1 | — | Не используется |
| 2 | 5 | Подрулевые переключатели |
| 3 | 5 | Диагностический разъем |
| 4 | 30 | Модуль ABS |
| 5 | 15 | Блок управления АКПП |
| 6 | 5 | Комбинация приборов |
| 7 | — | Не используется |
| 8 | 15 | Головное устройство |
| 9 | 5 | Телефон |
| 10 | 5 | Блок управления двигателем, главное реле |
| 11 | 20 | Блок управления дополнительным отопителем |
| 12 | 5 | Блок управления информационной шиной |
| 13 | 15 | Блок управления двигателем |
| 14 | 20 | Система зажигания |
| 15 | 5, 15 | Лямбда-зонд, реле топливного насоса, реле свечей накаливания |
| 16 | 30 | Блок управления ABS |
| 17 | 15 | Звуковой сигнал |
| 18 | 30 | Усилитель звука |
| 19 | 30 | Стеклоочистители лобового стекла |
| 20 | — | Не используется |
| 21 | 15 | Лямбда-зонд |
| 22 | 5 | Выключатель педали сцепления/тормоза |
| 23 | 5, 10, 15 | Насос подачи дополнительного воздуха, ТНВД, датчик массвого расхода воздуха |
| 24 | 10 | Клапан рециркуляции отработавших газов |
| 25 | 30 | Правая фара |
| 26 | 30 | Левая фара |
| 27 | 40 | Насос подачи дополнительного воздуха, предварительный подогрев |
| 28 | 40 | Стартер |
| 29 | 50 | Питание клеммы 30 |
| 30 | 50 | Клемма Х |
| R1 | — | Реле электродвигателя вентилятора радиатора |
| R2 | — | Реле управления АКПП |
Другие статьи в разделе «Полезно»
Полезная информация
Предохранители Skoda Octavia A7
Полезная информация
Регламент ТО для Шкода Октавия А5
Предохранители на Skoda Octavia A5
Цепи питания электрооборудования Шкода Октавия А5 защищены плавкими предохранителями и реле. Предохранители установлены в двух монтажных блоках: один расположен в салоне, второй – в моторном отсеке.
Перед тем, как заменить перегоревший предохранитель, выясните причину его выхода из строя. Для извлечения используйте специальный пинцет, имеющийся в каждом из блоков. На место сгоревшего предохранителя устанавливайте предохранитель такого же номинала. В зависимости от максимальной силы тока все предохранители окрашены в разные цвета.
Цветовая маркировка предохранителей
Цвет Сила тока, А
| светло-коричневый | 5 |
| коричневый | 7.5 |
| красный | 10 |
| синий | 15 |
| желтый | 20 |
| белый | 25 |
| зеленый | 30 |
| оранжевый | 40 |
| красный | 50 |

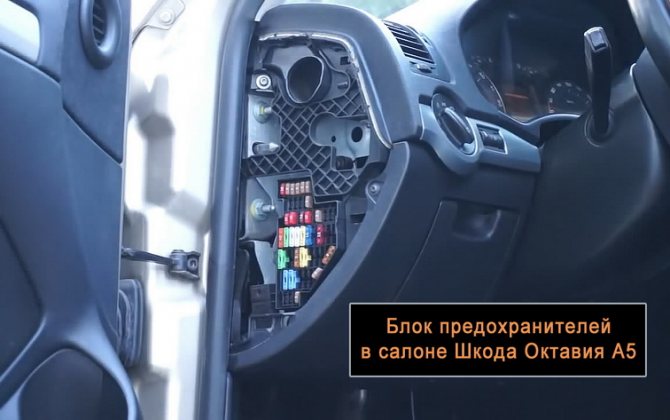

Блок предохранителей в салоне
Предохранители в салоне Skoda Octavia A5 находятся под крышкой в левой части передней панели. Открыть крышку можно с помощью отвертки, которая вставляется в специальный паз.
Схема предохранителей в салоне:
Назначение предохранителей в салоне:
№ Сила тока, А Потребитель
| 1 | 10 | Диагностический разъем, блок управления двигателем, топливный насос |
| 2 | 5 | Блок управления ABS, ESP |
| 3 | 5 | Подушки безопасности |
| 4 | 5 | Обогреватель, климатическая установка, фонари заднего хода |
| 5 | 5 | Электрокорректор света фар |
| 6 | 5 | Комбинация приборов, блок управления АКПП, блок управления электромеханическим усилителем руля, парковочный ассистент, муфта Haldex |
| 7 | — | Не используется |
| 8 | — | Не используется |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | — | Не используется |
| 12 | 10 | Блок управления центральным замком |
| 13 | 10 | Блок управления наружным освещением, стоп-сигналы |
| 14 | 5 | Блок управления АКПП, блокировка селектора |
| 15 | 7.5 | Блок управления освещением салона |
| 16 | 10 | Климат-контроль |
| 17 | — | Не используется |
| 18 | 5 | Датчики системы помощи при парковке |
| 19 | 5 | Блок управления тягово-сцепным устройством |
| 20 | 5 | Система помощи при трогании в подъем |
| 21 | — | Не используется |
| 22 | 40 | Вентилятор климат-контроля |
| 23 | 30 | Стеклоподъемники передних дверей |
| 24 | 25 | Прикуриватель |
| 25 | 25, 30 | Обогрев заднего стекла, дополнительный отопитель |
| 26 | 20 | Розетка в багажном отсеке |
| 27 | 15 | Реле топливного насоса, форсунки |
| 28 | — | Дополнительное оборудование |
| 29 | 10 | Блок управления двигателем |
| 30 | 20 | Блок управления АКПП |
| 31 | 20 | Вакуумный насос тормозной системы |
| 32 | 30 | Стеклоподъемники задних дверей |
| 33 | 25 | Электропривод люка крыши |
| 34 | 20 | Блок управления функциями комфорта |
| 35 | 5 | Охранная сигнализация |
| 36 | 20 | Омыватели фар |
| 37 | 20 | Подогрев передних сидений |
| 38 | 30 | Подогрев задних сидений |
| 39 | — | Не используется |
| 40 | 40 | Вентилятор системы отопления |
| 41 | 15 | Стеклоочиститель окна двери багажника |
| 42 | 15 | Стеклоомыватель лобового стекла |
| 43 | 15 | Тягово-сцепное устройство |
| 44 | 20 | Тягово-сцепное устройство |
| 45 | 15 | Тягово-сцепное устройство |
| 46 | 5 | Обогрев жиклеров стеклоомывателей |
| 47 | 5 | Реле дополнительного отопителя |
| 48 | — | Не используется |
| 49 | 5 | Переключатель освещения |
Предохранители и реле в моторном отсеке
Блок предохранителей в моторном отсеке расположен слева по ходу движения автомобиля. Чтобы получить доступ к предохранителям, необходимо сдвинуть фиксаторы и снять крышку монтажного блока.
Схема предохранителей и реле в моторном отсеке:
Назначение предохранителей и реле в моторном отсеке:
№ Сила тока, А Потребитель
| 1 | — | Не используется |
| 2 | 5 | Подрулевые переключатели |
| 3 | 5 | Диагностический разъем |
| 4 | 30 | Модуль ABS |
| 5 | 15 | Блок управления АКПП |
| 6 | 5 | Комбинация приборов |
| 7 | — | Не используется |
| 8 | 15 | Головное устройство |
| 9 | 5 | Телефон |
| 10 | 5 | Блок управления двигателем, главное реле |
| 11 | 20 | Блок управления дополнительным отопителем |
| 12 | 5 | Блок управления информационной шиной |
| 13 | 15 | Блок управления двигателем |
| 14 | 20 | Система зажигания |
| 15 | 5, 15 | Лямбда-зонд, реле топливного насоса, реле свечей накаливания |
| 16 | 30 | Блок управления ABS |
| 17 | 15 | Звуковой сигнал |
| 18 | 30 | Усилитель звука |
| 19 | 30 | Стеклоочистители лобового стекла |
| 20 | — | Не используется |
| 21 | 15 | Лямбда-зонд |
| 22 | 5 | Выключатель педали сцепления/тормоза |
| 23 | 5, 10, 15 | Насос подачи дополнительного воздуха, ТНВД, датчик массвого расхода воздуха |
| 24 | 10 | Клапан рециркуляции отработавших газов |
| 25 | 30 | Правая фара |
| 26 | 30 | Левая фара |
| 27 | 40 | Насос подачи дополнительного воздуха, предварительный подогрев |
| 28 | 40 | Стартер |
| 29 | 50 | Питание клеммы 30 |
| 30 | 50 | Клемма Х |
| R1 | — | Реле электродвигателя вентилятора радиатора |
| R2 | — | Реле управления АКПП |
Схема предохранителей и реле Шкода Октавия Ав салоне
Плавкие предохранители
| № | Защищаемая цепь |
| 1 | Диагностический разъём, блок управления двигателя, топливный насос |
| 2 | блок управления ABS, ESC |
| 3 | подушки безопасности |
| 4 | Отопление, климатическая установка, фонари заднего хода |
| 5 | Блок управления корректора фар |
| 6 | Комбинация приборов, блок управления автоматической коробки передач, блок управления электромеханического усилителя руля, парковочный ассистент |
| 7-11 | не используется |
| 12 | Блок управления центрального замка |
| 13 | Диагностический разъём, переключатель освещения |
| 14 | Блок управления АКП, блокировка селектора |
| 15 | блок управления бортовой сети — плафоны освещения салона |
| 16 | Climatronic |
| 17 | не используется |
| 18 | Стеклоочиститель заднего стекла |
| 19 | БУ распознания прицепа |
| 20 | не используется |
| 21 | Адаптивное освещение, левая и правая стороны |
| 22 | Вентилятор Climatronic |
| 23 | Стеклоподъёмники передних дверей |
| 24 | Прикуриватель |
| 25 | Обогрев заднего стекла, автономный отопитель и вентилятор |
| 26 | Розетка в багажном отсеке |
| 27 | топливный насос, форсунки (дизельного двигателя) |
| 28 | Головное устройство |
| 29 | Блок управления двигателя, обогрев вентиляции картера |
| 30 | блок управления АКП, Наldех |
| 31 | Вакуумный насос |
| 32 | Стеклоподъёмники задних дверей |
| 33 | Электропривод подъёмно-сдвижного люка |
| 34 | Блок управления системы «Комфорт» |
| 35 | Сигнал тревоги |
| 36 | Омыватель фар |
| 37 | Передние сиденья с обогревом |
| 38 | Обогреваемые задние сиденья |
| 39 | Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота |
| 40 | Вентилятор отопителя и климатической установки |
| 41-42 | не используется |
| 43-45 | Тягово-сцепное устройство |
| 46 | Подогрев сидений |
| 47 | Автономный отопитель и вентиляция |
| 48 | Телефон |
| 49 | Переключатель освещения |

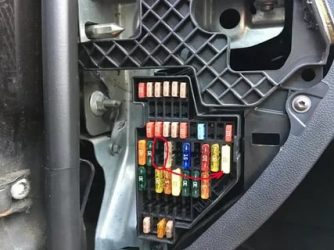

Предохранитель прикуривателя в автомобилях Шкода Октавия А5 обозначен под номером 24.
Цветовая маркировка предохранителей
| Цвет | Ампераж, ток А |
| светло-коричневый | 5 |
| красный | 10 |
| синий | 15 |
| жёлтый | 20 |
| белый | 25 |
| зелёный | 30 |
| оранжевый | 40 |
| красный | 50 |
Блок в салоне
Он находится под панелью приборов за перчаточным ящиком. Для доступа слегка согните боковые стенки и потяните на себя.
-
Читайте также:
Не получается снять крышку? Ознакомьтесь с видео примером.
Фотография блока в салоне шкоды октавия а7

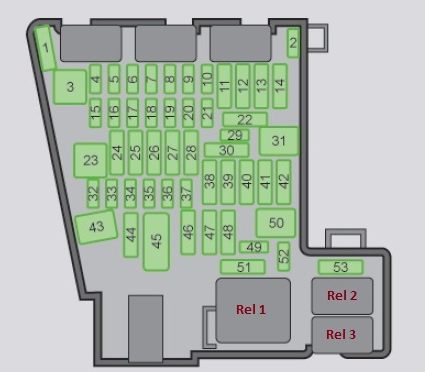

Схема
Описание. Вариант 1.
| F1 | Не используется |
| F2 | Не используется |
| F3 | Не используется |
| F4 | Не используется |
| F5 | 5А диагностика интерфейса информационной шины |
| F6 | 5А датчик устройства наблюдения за внутренним пространством а/м-, датчик наклона а/м |
| F7 | 10А реле обогрева заднего стекла, блок управления отопителя, блок управления кондиционера-, блок управления системы климат-контроль, блок управления датчиков преселектора, реле обогрева переднего стекла, радиоприемник независимого отопителя |
| F8 | 10А штекерное соединение, 16-контактное на гнезде для диагностической установки, датчик влажности воздуха датчик распознавания влажности воздуха, дождя и света , выключатель света фар |
| F9 | 15А блок управления полного привода |
| F10 | 10А блок управления мультимедийной системы |
| F11 | 25А блок управления обогревом задних сидений |
| F12 | 20А блок управления информационной электроникой |
| F13 | 25А блок управления переключателя переднего левого ремня безопасности |
| F14 | 30А блок управления вентилятором для впуска свежего воздуха |
| F15 | 10А блок управления электронным замком рулевой колонки |
| F16 | 7,5А подготовка для мобильного телефона / 5А двухходовой усилитель сигнала мобильной радиостанции |
| F17 | 5А блок управления в комбинированных приборах |
| F18 | Резерв |
| F19 | 7,5А интерфейс доступа и системы запуска |
| F20 | 5А 7блок управления электроникой рулевой колонки |
| F21 | Резерв |
| F22 | 30А блок управления заднего капот |
| F23 | 40А блок управления электрической бортовой сетью а/м |
| F24 | 30А блок управления откидной крыши, блок управления шторки крыши |
| F25 | 30А блок управления дверью, сторона водителя, мотор электропривода заднего левого стеклоподъемника |
| F26 | 25А блок управления электрической бортовой сетью а/м (у а/м с системой подогрева сидений) |
| F27 | 30А блок управления цифровой аудиосистемой |
| F28 | 20А блок управления распознаванием прицепа |
| F29 | Резерв |
| F30 | Резерв |
| F31 | 40А блок управления электрической бортовой сетью а/м |
| F32 | 7,5А блок управления помощника паркования, блок управления парк-ассистента |
| F33 | 5А сигнализатор отключения системы Airbag на стороне переднего пассажира, блок управления системы Airbag |
| F34 | 7,5А выключатель фар -Е1-, выключатель фонарей заднего хода -F4-, датчик давления в контуре охлаждения, блок управления обогрева задних сидений, внутреннее зеркало заднего вида с автоматическим затемнением -, инвертор с розеткой, 12 В-230 В-, подготовка для установки мобильного телефона, реле нагрузки, блок управления звука в жестком материале |
| F35 | 35А штекерное соединение, 16-контактное, на гнезде диагностики орган управления угла наклона фар, левый сервомотор регулировки угла наклона фар, правый сервомотор регулировки угла наклона фар, блок управления фонаря освещения дороги при повороте и регулировка угла наклона фар, передняя камера вспомогательных систем водителя, блок управления регулировки расстояния |
| F36 | 10А Правая фара |
| F37 | 10А Левая фара |
| F38 | 20А блок управления распознаванием прицепа |
| F39 | 30А блок управления дверью, сторона переднего пассажира, мотор электропривода заднего правого стеклоподъемника |
| F40 | 20А Предохранитель прикуривателя октавия а7, розетка 12 В |
| F41 | Резерв |
| F42 | 40А блок управления электрической бортовой сетью а/м |
| F43 | 40А блок управления электрической бортовой сетью а/м |
| F44 | 30А блок управления распознаванием прицепа |
| F45 | 30А термопредохранитель регулятора сидения водителя |
| F46 | 30А инвертор с розеткой, 12 В-230 В |
| F47 | 15А электродвигатель стеклоочистителя заднего стекла |
| F48 | Резерв |
| F49 | 5А реле стартера 1, реле стартера 2, датчик положения педали сцепления |
| F50 | Резерв |
| F51 | 25А блок управления натяжителя переднего правого ремня безопасности |
| F52 | Резерв |
| F53 | 30А обогреваемое заднее стекло |
За прикуриватель в салоне и в багажном отделении отвечает предохранитель номер 40 на 20А.
Реле
- Rel 1 — Питающее реле разъема 15
- Rel 2 — Реле устройства для обогрева заднего стекла
- Rel 3 — Реле нагрузки
Описание. Вариант 2. Рестайлинг.
- Не используется
- Не используется
- Не используется
- Подогрева рулевого колеса
- Шина данных
- Датчик сигнализации
- Климатическая установка, отопитель, приёмник дистанционного управления автономного отопителя, автоматическая коробка передач, реле обогрева заднего стекла, блокировка извлечения ключа из замка зажигания (а/м с АКП)
- Переключатель освещения, датчик дождя, диагностический разъём, декоративная подсветка, блок управления передних фар
- Полный привод
- Дисплей системы Infotainment
- Освещение слева
- Система Infotainment
- Преднатяжитель ремня безопасности водителя
- Вентилятор климатической установки и отопителя
- Электропривод регулировки рулевой колонки
- Phonebox, беспроводная подзарядка телефона
- Комбинация приборов, аварийный вызов
- Камера заднего вида
- Система KESSY
- Подрулевой переключатель
- Адаптивные амортизаторы
- Тягово-сцепное устройство
- Подъёмно-сдвижной люк
- Свет справа
- Центральный замок: передняя левая дверь, стеклоподъёмники слева, левое наружное зеркало заднего вида: обогрев, функция складывания зеркала, регулировка положения зеркального элемента
- Передние сиденья с подогревом
- Освещение салона
- Тягово-сцепное устройство
- Система SCR (AdBlue®)
- Обогреваемые задние сиденья
- Не используется
- Система помощи при парковке, ассистент руления при парковке
- Подушка безопасности, выключатель аварийной световой сигнализации
- ASR, ESC, система контроля давления в шинах, климатическая установка, выключатель фонарей заднего хода, зеркала с автоматическим затемнением, система СТАРТ-СТОП, подогрев задних сидений, симпозер
- Корректор фар, диагностический разъём, датчик (камера) за ветровым стеклом, радарный датчик
- Правая фара
- Левая фара
- Тягово-сцепное устройство
- Центральный замок: передняя правая дверь, стеклоподъёмники справа, правое наружное зеркало заднего вида: обогрев, функция складывания зеркала, регулировка положения зеркального элемента
- Розетки 12 В (прикуриватели)
- Натяжитель ремня безопасности переднего пассажира
- Центральный замок: задние двери, омыватель фар, омыватель стёкол
- Усилитель аудиосистемы
- Тягово-сцепное устройство
- Электроприводы регулировки сидений
- Розетки 230 В
- Стеклоочиститель заднего стекла
- Ассистент контроля слепых зон
- Пуск двигателя, выключатель педали сцепления
- Открывание крышки багажного отсека
- Система SCR (AdBlue®)
- Розетка USB
- Обогрев заднего стекла
В данном варианте за прикуриватель так же отвечает предохранитель номер 40, а за омыватель 42.
Устройства и схемы
Подробное назначение всех плавких вставок, реле, схема предохранителей Шкода Октавия А7 подробно изложена в мануале этой модели. Их перечисление займёт слишком много места в нашем обзоре. К тому же, в некоторых модификациях третьего поколения Octavia A7 имеется разница в размещении тех или иных вставок.
Обозначим позиции, которые чаще всего интересуют водителей. Начнём с блока, расположенного в панели приборов Octavia A7. Эти вставки имеют следующие устройства и схемы:
-
Читайте также:
- прикуриватель Шкода Октавия А7 защищает предохранитель – F40, 20А;
- электронный блок управления системой мультимедиа – вставка F10, 10А;
- ЭБУ кондиционера Октавия А7 – предохранитель F7, 10А. В его обязанности также входит защита ЭБУ отопителя салона, реле обогрева заднего стекла авто, блока управления климат-контролем и др.;
- ЭБУ вентилятора входящего атмосферного воздуха – плавкая вставка F14, 30А;
- блок управления автомобильной сети защищён вставкой F23, 40А. Также эти функции выполняет предохранители F31, 40А, F42, F43;
- фары головной оптики, левая и правая, соответственно – предохранитель F37, F36: оба по 10А;
- вставка, отвечающая за работу реле стартера – F49, 5А.
Предохранители в передней части Skoda Octavia A7
На плате также расположены реле нагрузки, обогрева заднего стекла авто и обеспечивающее подачу напряжения на разъём 15.
Рассмотрим позиции ключевых вставок блока под капотом:
- блок управления двигателем – F3, 20/30А;
- управление электроникой мотора, реле зажигания – F5, 10А. За работу реле выключения зажигания также отвечает вставка F16, 20А;
- реле насоса топлива (бензиновые ДВС) – F10, 15А. Также этот предохранитель защищает ЭБУ топливного насоса Октавия А7 для дизельных моторов;
- реле подачи высокого и низкого звукового сигнала – F15, 20А;
- ЭБУ мотора, а также ABS – F17, 7,5А;
- блок управления «дворниками» защищён предохранителем F19, 30А.
Читать также Как устроена приборная панель в автомобиле Шкода Октавия А7
Реле, установленные на этой плате, отвечают за запуск двигателя, работу клаксона, создания режима большей теплопроизводительности. Также здесь установлено главное реле по обеспечению подачи напряжения электросети к большинству локальных потребителей моторного отсека.
Блок предохранителей в моторном отсеке Шкода Октавия А7
Как добраться до блоков и реле
В инструкции по эксплуатации автомобиля указано, где располагаются, и как получить доступ к платам со вставками и реле. Сделать это несложно. К примеру, для того, чтобы проверить или заменить предохранитель, находящийся в салоне автомобиля, нужно:
- открыть небольшой вещевой ящик для мелочёвки, находящийся слева под рулевым колесом;
- отжать отвёрткой фиксаторы и петли крышки ящика;
- вынуть ящик.
Читать также Сброс межсервисного интервала на автомобиле Шкода Октавия А7
Приступить к работе с блоком вставок, находящимся под капотом, ещё легче. Для получения доступа к его содержимому достаточно отжать фиксаторы верхней пластиковой крышки.
Как добраться до предохранителей в салоне Skoda Octavia A7, описано в данном видео:
