Конструкторское бюро Ford использовало для автомобиля Focus II базовую систему питания с фильтром грубой очистки, двигателем бензонасоса, самим узлом и датчиком уровня горючего, скомпонованными в единый комплекс – топливный модуль. Он расположен в бензобаке, но инженеры просчитались, сделав невозможным ремонт и демонтаж узла без разборки бака.

Чтобы поменять агрегат, нужно знать, где находится бензонасос на Ford Focus II, и уметь выполнять снятие топливного насоса. Об этом мы поговорим далее в статье.

Регламент замены топливного фильтра Ford Фокус 2

ТФ грубой очистки на автомобиле ФФ-2 с инжекторным ДВС находится в самом бензонасосе, он представляет собой сеточку, встроенную в корпус (колбу). Этот фильтр считается несъемным (одноразовым), и по заводским условиям должен меняться целиком в сборе с насосом. Установленный заводом регламент замены погружного фильтра (в насосе) – через каждые 120 тыс. км пробега, наружного (выносного) – через 60 тыс. км.

На дизельных моторах ФТО расположен очень удобно, он находится сверху, сзади клапанной крышки ДВС. Сам фильтрующий элемент – бумажный, на автомобилях, эксплуатируемых в России, его рекомендуется менять через каждые 25-30 тыс. км.

Замена топливного фильтра в баке,на,что стоит обратить внимание

Замена топливного фильтра на Ford Focus 1

Начинаем замену бензонасоса

Сгоревший бензонасос вы найдете в бензобаке. Поднимите задний диван сидений. Под ней как раз и находится насос. Но сложность заключается в том, что конструкторы не придумали какой-либо крышки на болтах. Поэтому Вам будет необходимо вырезать ножницами по металлу отверстие диаметром примерно 23 – 25 см. Теперь вы можете видеть сам бензонасос. Снимите трубки топливопроводов. Будьте осторожны, в них еще находится бензин, который может немного забрызгать салон машины и вашу одежду. Если не хотите чтобы бензин расплескался, снимите топливопровода и запустите двигатель. Через несколько минут ДВС заглохнет, а бензина в трубках не останется. Затем вам надо снять уплотнительное кольцо, которое держит бензонасос. Отверткой открутите нужные винты и извлеките насос из бензобака.

Замена топливного насоса Форд фокус 2

Как снять бензонасос на Форд Фокус 2

Снятие бензобака и последующий демонтаж бензонасоса Форд Фокус 2 следует проводить на смотровой яме или на эстакаде. Обязательно использовать защитные перчатки и спецодежду. Также важным моментом является беспрепятственный доступ кислорода в помещение, где будет осуществляться замена бензонасоса, так как в процессе работ будут выделяться ядовитые пары бензина.

Снятие бензонасоса Форд Фокус 2:

• Предварительно снять теплозащиту и трубку фильтра (абсорбера)
• Через багажник открутить болты крепления для доступа к люку бензобака
• Отсоединить идущие к насосу шланги подачи и обратки, а также клеммы датчика бензонасоса
• Прокрутить стартером и завести двигатель автомобиля
• Оставить запущенный двигатель, пока автомобиль не заглохнет (т.е. топливная система не станет пустой)
• Для облегчения задачи последующей сборки все штуцера и шланги следует нумеровать в процессе работ
• Отвернуть от топливного бака бензонасос (при этом аккуратно обращаться с кольцом уплотнителя, так как данная деталь является достаточно хрупкой)
• В процессе съема бензонасоса следует проверять шланги и прочие компоненты топливной системы на предмет целостности
• При обнаружении поломки на каком-либо из компонентов системы подачи топлива следует произвести замену запчасти
• Вытащить бензонасос и уложить его на приготовленную заранее ветошь или картон

Вставка нового бензонасоса Форд Фокус 2 осуществляется в обратном порядке. На последнем этапе сборки следует немного прокрутить стартер для того, чтобы осуществить закачку топлива в систему. В это же время можно проверить конструкцию на течи и прочие дефекты.

Также после переустановки бензонасоса рекомендуется проверить свой автомобиль в различных режимах. Для этого необходимо на высокой скорости проехать по трассе и по наклонной плоскости.

Цена замены бензонасоса Форд Фокус 2 (дорестайлинговые модели и Фокус 2 рестайлинг), если работы проводятся в сервисе, составит от 3-х до 5-ти тыс. рублей (по Москве). Стоимость замены зависит от региона и во многом от устанавливаемой детали. Плюсом замены в специализированном сервисе является гарантия качества исполнения работ и возможность при возникновении неисправностей с отремонтированной частью автомобиля вновь бесплатно обратиться к мастеру.

Люк под бензонасос Форд Фокус 2

Инженерами Форд не предусмотрено снятие бензонасоса прямо из салона авто. Поэтому для снятия бензонасоса нужно снимать бак, а процедура эта занимает достаточно много времени и сделать ее в дорожных условиях (например, если с бензонасосом возникли проблемы на трассе) очень неудобно. По этой причине некоторые автовладельцы делают лючок для снятия бензонасоса.

Вырезать люк под бензонасос Форд Фокус 2 несложно. Для этого необходимо вырезать в сидении отверстие соответствующего диаметра, проложить его по периметру резиновым уплотнителем, вырезать металлическую крышку для закрывания получившегося отверстия и прикрутить ее к основанию.

Последовательность: как снять и поменять

• Автомобиль устанавливается на открытом воздухе. Если замена производится в помещении, необходимо убедиться в том, что оно хорошо вентилируется. Перед началом работ надевается респиратор для защиты органов дыхания от паров бензина. Для защиты рук используются резиновые перчатки.
• Задние двери автомобиля открываются, из салона извлекаются пассажирские сиденья. Напольное покрытие тоже убирается. Открывается доступ к металлической панели, под которой и располагается бензонасос.

  Напольное покрытие в салоне Форд Фокус 2 снято, виден бензонасос

• Ножницами по металлу в панели прорезается круглое отверстие (диаметр примерно 25 см). Металл аккуратно отгибается в сторону так, как показано на фотографии.

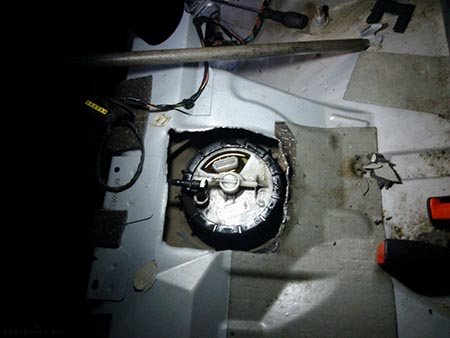

  Круглый вырез в полу Форд Фокус 2, необходимый для доступа к насосу

• С насоса снимаются трубки топливопроводов. Как правило, из них выливается бензин, поэтому на бензонасос и область вокруг него укладывается слой ветоши. После этого двигатель автомобиля заводится и работает до тех пор, пока не заглохнет. Таким способом устраняется избыточное давление топлива в системе. После полной остановки двигателя стартер прокручивается ещё раз. Это делается для того, чтобы убедиться в том, что бензин полностью ушёл из системы.
• После этого снимается резиновое уплотнительное кольцо, удерживающее бензонасос, и он извлекается.

  Бензонасос Форд Фокус 2 извлечён со штатного места на бензобаке

• На его место устанавливается новый насос, после чего производится обратная сборка.

Видео: как заменить топливный насос на Ford Focus 2

Это интересно: Дневные ходовые огни Hella — непредвзятый обзор

Причины и признаки неполадок

Если отмечаются нарушения в работе кислородного датчика, это сказывается на работоспособности силовой установки. Поломки всегда сопровождаются снижением качества образуемой топливной смеси.

Частые причины:

• появляются механические повреждения, возможна разгерметизация из-за некорректной эксплуатации, движения по бездорожью;
• развиваются проблемы, перебои в электропитании;
• термические перегрузки, перегрев, возникающий в результате неправильной работы зажигания;
• сильное загрязнение из-за применения топлива, в котором содержится много присадок, повышающих октановое число;
• воздух, выхлопные газы могут попадать в систему.

Обычно зонд выходит из строя постепенно, что позволяет вовремя выявить проблему.

Признаки возникают поочередно:

1. Появляется нестабильный холостой ход. Причина – в определенные моменты сигнал не генерируется. Колебания могут быть серьезными, в широком диапазоне.
2. Падает качество воздушно-топливной смеси. Это сопровождается появлением рывков, нехарактерных хлопков в работе силового агрегата. Ухудшается динамика.
3. Загорается соответствующая лампочка на приборной панели, что является сигналом для владельца.
4. Если ситуация усугубляется, на непрогретом моторе устройство перестает работать.
5. Заметно падает мощность, отзывчивость при нажатии на газ. Хлопки, рывки появляются чаще. Не исключен перегрев двигателя.
6. Растет расход горючего, выхлопы обретают токсичный запах.

В такой ситуации нужно заменить лямбда зонд, признаки неисправности не стоит игнорировать. На новых моделях авто активируется аварийный режим, что делает невозможным дальнейшее движение. Это исключает развитие более серьезных проблем с мотором, дорогостоящим восстановлением.

Симптомы поломки электронасоса

Использование топлива низкого качества и естественный износ выводят электронасос из строя. Деталь редко выходит из строя неожиданно. Автовладельцу важно следить за поведением своей машины. Иначе есть высокий риск отказа Focus 2 продолжать движение. Есть ряд симптомов, которые говорят, что топливный модуль вот-вот сломается:

• под нагрузкой работа мотора имеет ощутимые провалы;
• запуск силового агрегата сопровождается трудностями;
• во время движения двигатель периодически глохнет;
• динамика авто изменилась в худшую сторону;
• со стороны бензобака доносятся посторонние звуки.

Симптомы не всегда указывают на поломку именно электронасоса. Они появляются и при неисправностях сопутствующих систем и узлов. Поэтому, прежде чем заменять модуль, проведите дополнительную диагностику. Самым точным способом определения состояния узла является замер давления в топливной системе автомобиля Focus II.

Неисправности бензонасоса Форд Фокус 2

Неисправности бензонасоса могут возникать по самым разнообразным причинам и выражаться различными признаками. Характерным свидетельством повреждения топливной системы является тот случай, когда явно гудит бензонасос Форд Фокус 2. Причем гудеть может даже новый бензонасос Форд Фокус 2. Громкое гудение чаще всего является признаком того, что бензонасос попросту сгорел.

Если не включается бензонасос Форд Фокус 2, это значит, что он не качает и не действует холостой ход автомобиля. Наконец, причиной неисправности может быть истекший срок службы. В среднем бензонасоса Форд Фокус хватает на 5-7 лет, но срок службы также тесно связан с условиями эксплуатации автомобиля и качеством заливаемого в него топлива.

Признаки неисправности бензонасоса:

• Снижение приемистости
• Появление рывков при движении
• Перебои в работе холостого хода
• Полное отсутствие холостого хода
• Не качает бензонасос
• При работе бензонасос шумит

Шумно работать бензонасос Форд Фокус 2 может из-за особенностей устройства – бытует мнение, что бензонасос Бош на Форд Фокус 2 имеет такую особенность и отличается более громким звучанием по сравнению с родным. Также загудевший бензонасос может быть симптомом необходимости его замены.

Причины того, что не работает бензонасос Форд Фокус 2:

• Засоренность топливоканалов
• Низкооктановый и некачественный бензин
• Частая езда с минимальным количеством топлива в баке
• Попадание с топливом ржавчины и прочих посторонних примесей
• Перегрев бортовой электросети авто, в следствии чего может отказать двигатель
• Механические повреждения компонентов топливной системы и потеря насосом герметичности

Прежде, чем приступать непосредственно к ремонту или замене компонентов топливной системы, следует визуально оценить состояние его узлов, фильтра очистки топлива, целостность топливоканалов, при помощи мультиметра проверить сопротивление форсунок.

Аварийная кнопка отключения бензонасоса Форд Фокус 2

Аварийное отключение бензонасоса Форд Фокус 2 необходима для того, чтобы прекратить подачу напряжения на насос на тот случай, если автомобиль будет опрокинут во время аварии. Такая кнопка есть только на авто с бензиновым двигателем.

Снятие кнопки аварийного отключения осуществляется следующим образом:

• Отсоединить провод от минусовой клеммы аккумулятора
• Снять облицовку левого переднего порога кузова
• Отвернуть 2 шт. болтов крепления и отвести от панели кнопку
• При помощи отвертки отжать фиксатор и отсоединить колодку жгута проводов
• Снять аварийную кнопку бензонасоса Форд Фокус 2

Цветовая маркировка проводов бензонасоса Форд Фокус 2

Во втором Фокусе используется расцветка проводов двух типов – одноцветные провода и двухцветные полосатые провода. В мануале они соотносятся с обозначением проводов – у одноцветных это одинарный код, у двухцветных – соответственно, двойной. Ниже представлены цветовые обозначения проводов Фокус 2.

Черный	B	BLK
Синий	Bl	BLU
Коричневый	Br	BRN
Зеленый	G	GRN
Серый	Gr	GRY
Голубой	Lbl	LT BLU
Светло зеленый	Lg	LT GRN
Оранжевый	O, Or	ORN
Красный	R	RED
Белый	W	WHT
Желтый	Y	YEL
Розовый	P	PNK
Фиолетовый	V	PPL

Система бензонасоса состоит из нескольких важных узлов. Сбой в работе одного из узлов нередко приводит к постою всей цепочки. Топливная система является одной из ключевых систем автомобиля. При выявлении проблем, связанных с ее работой, требуется проведение немедленной ее диагностики с последующим ремонтом или заменой. Своевременное устранение неполадок позволит избежать более дорогостоящего ремонта автомобиля и продлит его жизненный цикл.

Бензонасос Focus II и его слабые стороны

Топливный насос – один из элементов соответствующей системы машины, который обеспечивает подачу горючего в мотор. Устройство работает следующим образом – когда ключ поворачивается в зажигании, заряд подается на бензонасос, размещенный в нем электромотор начинает работать, и уже спустя несколько мгновений обеспечивает нужное давление в топливной системе.

Имея внушительный эксплуатационный ресурс и срок службы, проблемы с бензонасосом FF2 – далеко не редкость. Если не работает бензонасос Форд Фокус 2, всему виной следующие факторы:

• Топливо низкого качества;
• Проникновение в систему всевозможных частиц, ржавчины;
• Поломка электромотора;
• Механические повреждения;
• Отсутствие герметичности в компонентах насосах.

Как проверить бензонасос на Ford Focus II? Для этого необходимо обратить внимание на следующие признаки неисправности:

• Мотор не включается, как на холодную, так и на горячую;
• При езде происходят подергивания и рывки, при этом обороты двигателя падают;
• На холостом ходу топливный насос шумит, что отчетливо слышно из задней части машины.

Впрочем, при возникновении данных проблем не следует сразу отправляться за новым агрегатом и выполнять его замену. Сначала необходимо понять, почему не срабатывает бензонасоса, и действительно ли сам агрегат выступает источником всех бед. Диагностика бензонасоса заключается в проверке нагнетаемого агрегатом давления в систему. Когда зажигание активировано, узел должен сразу включаться в работу. То есть, если он работоспособен и обеспечен питанием через клеммы, вы обязательно услышите звук его функционирования.

Нужно понимать, что если в топливной системе уже имеется необходимое для работы давление, топливный насос включаться и не должен. То есть, при повторной активации зажигания, когда система уже имеет давление, звука работы агрегата не будет.

Если не качает топливный насос или имеются другие подозрения касаемо его работы, нужно начинать с проверки реле и предохранителя данного узла. Тестирование давления производится посредством установки в цепь агрегата манометра. Когда вы нажмете на газ, прибор обязан отреагировать сменой показателей. Если же этого не произошло, агрегат можно признать вышедшим из строя.

Где находится реле и предохранитель ЭБУ ВАЗ 2114

Основная часть предохранителей и реле находится в монтажном блоке моторного отсека, но реле и предохранитель отвечающий за электронный блок управления Ваз 2114 находятся в другом месте.

Реле и предохранителей эбу Ваз 2114

Второй «блок» находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.

Какие инструменты нужно подготовить?

Для замены электронасоса с демонтажем бака нужен минимальный набор инструментов — молоток, ключи и отвертка. Также потребуется смотровая яма (эстакада). Если же работы будете проводить без доступа к днищу машины, инструментов нужно больше.

Инструменты	Примечание
Ножницы по металлу	Для подравнивания полученного отверстия
Дрель	С набором сверл небольшого диаметра
Болгарка	С отрезным кругом по металлу
Напильник	Для удаления заусениц
Кисточка	Для грунтовки и покраски оголенного металла (чтобы предотвратить коррозию)
Шуруповерт	Для вворачивания шурупов крепления лючка

Придётся контактировать с загрязнёнными поверхностями, которым требуется очистка. Заранее заготовьте много ветоши. Часть гаек и болтов прикипают. Для их удаления нужна проникающая смазка WD-40.

Особенности замены

Для того чтобы заменить бензонасос, его придется снять. Если вас интересует просто замена, то выполнить ее на Форд Фокус 2 можно своими руками, однако ремонт требует более опытного вмешательства. Дело в том, что игнорировать проблемы с бензонасосом нельзя, но его ремонт – дело непростое, так как потребуется разборка и замена изношенных деталей. Более детально мы остановимся на том, как на Форд Фокус 2 заменить бензонасос. Для этого выполняем следующие действия:

• Принимаем все меры безопасности, если работа выполняется в закрытом помещении – открываем окно или створку, поскольку пары бензина могут быть вредны. Выключаем любые устройства, которые создают повышенную температуру.
• Через багажник необходимо получить доступ к бензобаку, открутив болты крепления. В верхней части бака закреплен бензонасос и датчик уровня топлива.
• Снимаем шлангу подачи горючего и «обратку», идущие к насосу, что позволит сбросить давление в системе. Вставляем ключ зажигания и запускаем мотор. Он должен работать до тех пор, пока все топливо из системы не израсходуется. После прекращения работы проверьте несколько раз, заведется ли двигатель FordFocus 2.
• Помечаем все шланги, штуцеры и т. д., чтобы в дальнейшем не иметь трудностей с обратной сборкой и циркуляцией топлива в системе.
• Откручиваем бензонасос и вынимаем его из бака. Делайте все аккуратно, поскольку сетка и кольца топливного насоса могут быть легко поломаны.
• Выкидываем или отвозим на ремонт старую деталь.
• Устанавливаем исправный бензонасос на Форд Фокус 2, выполнив все действия в обратном порядке.

После того как сетка, кольца, провода и трубки установлены, нужно проверить работоспособность системы. Для этого заводим двигатель и проверяем, нет ли никаких дефектов, утечек и прочих неисправностей. Если ничего не обнаружится, проедьтесь на Форд Фокус по городу, трассе, под горку, что позволит испытать топливный насос в разных режимах работы.

Старый бензонасос можно разобрать и почистить, и в случае необходимости использовать его как запасной для FordFocus 2. Сделать это можно либо самостоятельно, либо обратиться в сервис, где за небольшие деньги мастера вернут к жизни изношенную деталь.

Всегда следите за своим Форд Фокус 2, обслуживайте его, при необходимости меняйте топливный насос и другие детали, что позволит вам максимально продлить срок эксплуатации.

Замена бензонасоса на Форд Фокус 2

Снятие бензонасоса Ford Focus 2

замена бензонасоса форд фокус 2 115 лошадей 1.6 литра

Замена сеточки бензонасоса ford focus 2

Бензонасос Форд Фокус2

Бензонасос Ford Focus 2

В системе топливоподачи автомобиля бензонасос исполняет роль транспортировщика горючего из топливного бака к силовому агрегату.

Свою работу бензонасос начинает сразу после включения зажигания, как только на его клеммы поступает электрический ток.

Несмотря на то, что элемент рассчитан на продолжительный срок эксплуатации, случается так, что в самый неподходящий момент он выходит из строя. Среди причин этого выделяют следующие:

• плохое качество топлива;
• скопление мусора в системе;
• поломка элементов бензонасоса.

Производитель не указывает точный срок эксплуатации бензонасосов, поэтому менять их нужно в зависимости от работоспособности. Чаще всего у владельцев Фокуса начинались проблемы с работой бензонасоса при пробеге от 80 до 130 тыс. км. Дилеры, например, рекомендуют производить замену каждые 60 тыс. км.

Менять лучше на оригинальные бензонасосы, которые производятся в США. Артикулы оригинальных изделий — 1234552, 1254193, 1305354, 1309160, 1312617, 1529595. Стоимость в пределах от 3 000 до 5 000 рублей.

Также можно установить следующие аналоги:

• Bosch (0986580412) — 5 900 р.
• Febi (34604) — 13 500 р.
• ERA — Messmer (775238) — 9 000 р.

Чтобы сэкономить, можно заменить бензонасос Ford Focus на вазовский (0 580 453 453). Этот дешевый насос устанавливается преимущественно на ВАЗ 2110. У данных изделий давление высокое, но в 2 раза ниже производительность. Как результат — вазовские насосы на Фокусах быстрее перегреваются.

Сколько стоит замена бензонасоса на Ford Focus 2

Средняя стоимость услуг по замене насоса на СТО составляет от 3200 до 4500 р. (со снятием бака). Без его снятия процедуру выполняют редко, но ее цена может быть в 2 раза меньше.

Вдобавок, необходимо менять и топливный фильтр, а это еще минимум 500 р. за работу.

На Форд Фокус 2 фильтр установлен в топливном модуле. Часто покупаемыми вариантами являются следующие фильтра:

• LYNXauto (LF-964M) — 1400 р.
• JS Asakashi (FS 25004) — 1600 р.

Можно, также, просто заменить сеточку фильтра на вариант от Тойоты (2321774021) — от 160 до 570 р.

Топливный насос Форд Фокус 2: замена

На модели Форд Фокус 2 бензонасос установлен так, что специального технологического отверстия для его обслуживания попросту нет. Это касается как дорестайлинговых версий Фокус II, так и моделей уже после рестайлинга. Имеется только заглушка, под которой отверстия недостаточно для извлечения модуля.

Отсутствие отдельного лючка бензонасоса означает следующее:

1. официально замена модуля осуществляется только после снятия бензобака с автомобиля (способ сложный);
2. чтобы снять бензонасос ФФ2 без снятия бензобака, потребуется дополнительно вырезать в полу автомобиля отверстие под задними сидениями (часто практикуется при самостоятельном обслуживании);

Важно понимать, что каждый из указанных способов замены позволяет снять на Форд Фокус бензонасос, однако также нужно учитывать плюсы и минусы того или иного метода извлечения модуля

Снятие бензобака для замены топливного насоса

Метод замены со снятием топливного бака является официальным, так как в кузове нет необходимости проделывать отверстие, выполнять резку днища и т.д.

Данный способ замены предполагает получение свободного доступа к нижней части автомобиля. Для этого необходимо загнать автомобиль на смотровую яму, эстакаду или поднять на подъемнике.

Для замены со снятием бака потребуется подготовить набор ключей, молоток, отвертку (плоскую) и проникающую смазку типа WD-40, а также ветошь.

Перед снятием крепежа, болты и гайки следует обработать смазкой. Затем потребуется сбросить давление в системе питания, сняв реле К4 (дорестайлинговые модели) или реле R19 (после рестайлинга). Отключив предохранитель бензонасоса Форд Фокус, мотор следует завести и ждать, пока он не заглохнет. Сначала следует снять тепловой экран топливного бака. Далее следует обнаружить пару трубопроводов возле бака, которые отсоединяются путем нажатия на фиксаторы (с одной стороны подковыривается и вытаскивается белая защелка из пластика, затем надавливается фиксатор и происходит размыкание). Следующий шаг — удаление трубопровода заливной горловины (ослабляется хомут, стягивается трубка с выходного патрубка). Теперь нужно открутить три болта крепления металлических лент, которые удерживают бак. Теперь можно снимать бензобака (предварительно из него откачивается топливо при помощи груши или бензостойкого шланга). Далее внешняя поверхность бака очищается от грязи, после чего модно откручивать прижимное кольцо из пластика. Выполнив данную процедуру, можно извлекать топливный стакан из бака, после чего выполняется проверка, ремонт или замена насоса

При установке нового насоса важно учитывать, что на корпусе есть стрелка, которую следует совместить с риской, выполненной на топливном баке. Установив насос, следует затянуть прижимное кольцо. Учитывайте, что кольцо из пластика, то есть сильно затягивать его не следует

Важно добиться надежной фиксации модуля, при этом не перетянуть кольцо.

Как поменять бензонасос Форд Фокус 2 без снятия бака

Второй метод замены неофициальный, так как лючок под бензонасос потребуется вырезать. Помните, подобные работы могут привести к случайному возгоранию топлива! Также минусом является то, что после вырезания лючка в днище данные участки могут быть подвержены активной коррозии.

Для выполнения работ потребуется подготовить:

• ножницы для резки металла;
• болгарку и дрель;
• напильник;
• шуруповерт.

Также желательно подготовить кисточку, антикоррозийные составы или мастику для обработки металла. Это позволит предотвратить развитие коррозии днища и защитить металл от воздействия влаги.

Для замены насоса в баке без его снятия нужно выполнить следующее:

проделать отверстие в полу под задним сидением (желательно заранее сделать шаблон)

Отверстие делается болгаркой или ножницами; далее от насоса отсоединяются клеммы, патрубки (ветошью нужно закрыть концы топливопровода); деревянным бруском следует сбить кольцо-фиксатор и выкрутить кольцо; теперь насос можно извлечь, предварительно очистив верхнюю часть бака от грязи, чтобы мусор не попал внутрь; С учетом того, что края проделанного отверстия будут ржаветь, х необходимо обработать антикором, поле чего покрасить. Также важно после установки насоса не оставлять отверстие без заглушки (игнорирование данного правила приведет к тому, что воздух на скорости будет создавать шум). Часто проблему решают путем установки лючка от другого авто

Например, подходит лючок от ВАЗ «десятки».

Способы замены

На дорестайлинговой и рестайлинговой версиях Фокус 2 нет технологического лючка под задними сидениями. Из-за этого процедура ремонта бензонасоса усложняется. Поменять неисправный элемент можно либо демонтировав бензобак, либо вырезав отверстие в полу.

Способ со снятием топливного бака предпочтителен при наличии доступа снизу автомобиля. Если подъемника, эстакады или смотровой ямы нет, подойдет второй метод. Помните, что вырезание отверстия сопряжено с риском воспламенения бензина, а также приводит к образованию очагов коррозии из-за повреждения днища.

Важные моменты

Откручивать топливопроводы с насоса нужно крайне осторожно и ни в коем случае не направлять трубки в лицо или в сторону передних сидений, так как бензин в них находится под давлением. Лучше всего откручивать трубки, предварительно обмотав соединительные муфты ветошью. Так как после всех вышеуказанных операций в полу салона появляется круглая дыра, её необходимо заделать

Для этого подойдёт квадратная металлическая пластина (размеры: 30 на 30 см), в углах которой высверливаются отверстия. Пол в салоне тонкий, так что пластина легко крепится на 4 самореза. Это надёжно защитит насос от повреждений. Для того чтобы было легче прорезать напольную панель ножницами, можно предварительно просверлить ряд отверстий там, где будет проходить разрез. Сделать это можно обычной электродрелью. Однако сверло не должно быть слишком длинным, поскольку в этом случае есть риск задеть бензобак (а повредить его очень легко, так как на Форд Фокус 2 он пластмассовый).

Конечно, способ замены насоса, приведённый в этой статье, трудно назвать красивым. Но у него есть три несомненных плюса. Во-первых, это быстро, во-вторых, просто, так что выполнить эту задачу сможет даже начинающий автолюбитель. И наконец, это дёшево, потому что не нужно будет платить автомеханикам в сервисе за полное снятие бензобака и за массу сопутствующих операций.

Где находится топливный насос у автомобиля Ford Focus II?

Топливный модуль с бензонасосом размещен в бензобаке — в верхней части. Чтобы его увидеть, необходимо взглянуть на демонтированный бак.

Рассмотреть топливный стакан с насосом можно и без снятия бензобака. Под задними сидениями есть технологическое отверстие. Оно закрыто заглушкой. Если ее изъять, можно увидеть топливный модуль. Размер отверстия мал, поэтому удалить через него стакан не получится.

На автомобилях Форд Фокус 2, на которых ранее меняли насос или фильтр, посмотреть, где размещён модуль, можно через вырезанное в полу отверстие.

Оно находится под задними сидениями.

Когда нужно снимать топливный насос Форд Фокус

На Форд Фокус 2 замена бензонасоса обычно требуется на автомобилях с достаточно большим пробегом (от 150-200 тыс. км. и больше). Как правило, на проблемы с топливоподачей указывают следующие симптомы:

• двигатель плохо заводится;
• при разгоне возникают рывки, провалы;
• топливный насос сильно гудит и шумит;
• заметна потеря мощности;
• насос при включении зажигания не работает (нет характерного звука его срабатывания).

Если при таких симптомах топливный фильтр, форсунки, система питания и зажигания находятся в исправном состоянии, а также на сам насос подается питание, тогда необходима проверка бензонасоса. Начинается диагностика с замера давления в топливной системе Focus II, после чего принимается решение о снятии насоса.

Обратите внимание, топливный насос часто замены может не требовать. Заменить потребуется только сеточку-фильтр бензонасоса Форд Фокус

Однако для подключения доступа к сетчатому фильтру бензонасоса, устройство все равно нужно снимать.

«Народные» способы ремонта бензонасоса

Для того, чтобы произвести замену бензонасоса на Форд Фокус 2 нужно приобрести новый узел, а стоит он недешево.

Стоит отметить также и тот факт, что производитель не предусмотрел в конструкции системы питания использование фильтра тонкой очистки, поэтому основным фильтрующим элементом в топливной системе Фокус 2 выступает мелкая сетка, установленная в нижней части корпуса насоса.

Если фильтр-сетка забита, появляются те же проблемы в работе мотора, что и при неисправности бензонасоса.

Причем оригинальные фильтры-сетки на Фокус 2 не продаются, поскольку они считаются неотъемным компонентом узла и в случае сильного загрязнения фильтрующего элемента, осуществляется полная замена насоса.

Зато есть аналоги, но цена на этот расходный материал завышена.

Автолюбители нашли выход и в этой ситуации. На авторынке можно найти множество вариантов фильтров-сеток.

Для Фокус 2 подойдет, к примеру, фильтрующий элемент от Тойота, Mazda 3, Volvo S40 (ST 11P 202 — F07) имеющий боковое расположение относительно посадочного места. Диаметр посадочного места должен быть 11 мм.

Такой фильтр при посадке крышки корпуса просто немного подгибается, поэтому не мешает сборке узла.

Также не обязательно проводить замену узла в сборе, если нерабочим оказался сам насос.

В целом этот топливный элемент включает в себя фильтр-сетку, сам насос, а также регулятор давления, размещенными в одном корпусе. И из всех составляющих деталей ломается только насос.

Чтобы не затрачиваться на новый узел, можно заменить только неисправную составляющую. Для замены вполне подойдет насос Bosch, используемый на автомобилях семейства ВАЗ десятого семейства (2110-2112).

Но просто снять один элемент и установить вместо него другой – не получиться, придется несколько модернизировать насос от Bosch.

Разница между «родным» узлом от Фокус 2 и деталью от «Десятки» сводится к различному способу подключения насоса к проводке. В насосе Bosch контакты выведены в штекер, который мешает установить элемент в корпус бензонасоса.

Чтобы поставить насос от ВАЗ-2110 необходимо этот штекер срезать, а провода питания к выводам просто припаять.

В процессе работ возникает проблема с длиной «минусового» провода, поскольку ее недостаточно, чтобы достать до вывода при вытянутом из корпуса насосе.

Удлинять провод не потребуется, поскольку нужно всего лишь вытянуть его из корпуса и проложить напрямую.

После таких манипуляций насос от ВАЗ-2110 встанет на место и после сборки узла отлично будет выполнять свою функцию.

Инструкция по замене топливного фильтра на Форд Фокус 1

1. Специальными щипцами из блока предохранителей выньте предохранитель (№12), отвечающий за функционирование бензонасоса.

2. После снятия предохранителя, заведите двигатель и дайте ему поработать до тех пор, пока он не заглохнет сам по себе. После этого прокрутите стартер еще раз, чтобы убедиться в расходе оставшегося бензина в топливопроводе.

3. Теперь вы должны спуститься в яму или при наличии подъемника поднять автомобиль. Как уже говорилось выше, топливный фильтр находится в районе бензобака, с правой стороны задней части машины, вам не составит большого труда найти его.

4. Теперь отсоедините разъемы на фильтре. Не трогайте только утолщенный зеленый разъем, который отвечает за обратную подачу бензина в бак. Соединения являются быстросъемными, поэтому легко отсоединяются сведением зацепов друг к другу и выдавливанием стопора в сторону. Проще выдавливать стопоры по очереди, и чтобы упростить процесс изначально очистите разъемы от масляных отложений и грязи.

5. Перед тем как отсоединить трубки бензобака обязательно подставьте емкость под фильтр, чтобы оно стекло туда.

6. Теперь возьмите головку на «8» или гаечный ключ, которым открутите болт крепления бензофильтра.

7. Снимите очистительный фильтр вместе с держателем.

8. Далее следует достать старый фильтр и установить на его место новый. Чтобы это проделать, нужно торцевым ключом на «7» ослабить саморез.

9. Будьте внимательны во время замены фильтра. Новый очистительный элемент следует устанавливать в соответствии с направлением стрелки, имеющейся на корпусе фильтра. Стрелка обозначает направление движения топлива. Имейте в виду, что завальцованные края должны идти наружу.

10. Установите держатель с фильтром на место и подсоедините топливные шланги. Об успешно проведенной установке топливных патрубков свидетельствует характерный щелчок.

11. Теперь можно установить на место предохранитель и запустить двигатель для проверки его работы. Во время этого заодно проверьте места креплений и сам фильтр на наличие протечек топлива. Если таковые имеются, подтяните хомуты и крепления.

Признаки проблем с электронасосом

Поскольку конструкция бензонасоса достаточно сложная, то и срок его службы — ограниченный. А любые перебои в функционировании этого узла сказываются на работоспособности силовой установки.

Симптомами неисправности устройства являются:

• Ощутимые рывки автомобиля при наборе скорости;
• Осложненный запуск силовой установки (как «на холодную, так и «на горячую»);
• Нестабильность оборотов коленчатого вала на холостом ходу (они «плавают»);
• Изменение потребления топлива мотором (уменьшение или увеличение);
• Повышение шумности работы бензонасоса.

Такие симптомы, кроме последнего, являются сигналом неисправностей и других составляющих двигателя, поэтому перед установкой точного диагноза перебоев в работе мотора, необходимо делать диагностику.

Самым точным методом определения работоспособности бензонасоса на инжекторном двигателе является проверка его производительности.

Путем замера давления в топливной системе авто при работающем насосе определяется, все ли с узлом в порядке.

Так, если давление бензина, создаваемое узлом, ниже чем 3,6 кгс/см. кв., насос не закачивает топливо в требуемом объеме и требует замены.

Как отремонтировать бензонасос Форд Фокус 2

Официально бензонасос на ФФ2 не подлежит ремонту. Это значит, что в случае его неисправности нужна замена на новое устройство.

Однако на практике его восстановление возможно. Некоторые автолюбители перебирают насос, меняя изношенные детали на аналогичные от Форда, другие устанавливают электронасос от топливных модулей подходящих авто и т.д.

При этом важно понимать, что основное внимание должно быть уделено безопасности. Малейшая искра или нагрев в топливном баке может привести к пожару! По этой причине оптимально выполнять замену насоса на новое устройство, причем желательно на оригинал.

Полезные сведения и нюансы установки фильтров

Интересно, но оригинальные фильтры в продаже для Ford Focus практически не встречаются. Тем самым производитель вынуждает менять насос целиком, в сборе. В автомобиле «Форд Фокус» используются два типа фильтров: ФГО (для грубой очистки), представляющий собой сетку, и ФТО в виде колбы.

Предназначение фильтров описывать подробно не надо. Скажем только, что они качественно очищают горючее в два этапа. Такая практика уже давно встречается в автомобилестроении: один фильтр забирает все крупные частицы сора (сетка), другой — качественно очищает топливо перед его непосредственной подачей в двигатель.

Сетка грубой очистки на Ford Focus расположена внутри насоса

Топливные фильтры на Ford Focus могут иметь различные конструкции и располагаться в разных местах, в зависимости от модификации и системы автомобиля. Например, на инжекторных ДВС выносной фильтр ФТО расположен возле бака, а сетка ФГО — внутри топливного насоса.

На Ford Focus сетка ФГО считается одноразовым, несъёмным элементом, и по заводским указаниям меняется только в сборе с насосом. Регламент замены для ФТО (выносной) – каждые 60 000 км пробега, для ФГО (погружной) – каждые 120 000 км пробега.

Интересно расположение ФТО на дизельных Ford Focus. Он находится сзади двигателя, сам фильтрующий элемент изготовлен из бумаги. Срок замены такого фильтра, соответственно, сокращается до 25 000 км пробега.

Заменить фильтр выносной довольно легко. Нужно залезть под машину, которую заранее поставить на подъёмник или яму. Перед этим следует надеть защитные перчатки и открыть створку или окно в гараже для выхода паров бензола. В целях обеспечения пожарной безопасности рекомендуется отключить все нагревательные устройства.

Далее нужно действовать в такой последовательности:

• Залить немного горючего в бак, завести мотор и подождать, пока он заглушится (заканчивается топливо в системе — сбрасывается давление).
• Фильтр крепится к кузову болтом, его и надо отвернуть.
• Отсоединить топливные шланги, идущие на фильтр (заранее подготовить пустую ёмкость, в которую будет выливаться горючее, оставшееся в трубках).
• Затем фильтр можно снять, отсоединив от хомута.
• В хомут затянуть новый ФТО.

Видео: снятие топливного фильтра Ford Focus 1

Крайне важно не забыть маркировать трубки, шланги и штуцера, которые снимаем.

Фильтр выносной «Форд Фокус» расположен отдельно от насоса

Когда устанавливается новый фильтр, следует обратить внимание на стрелку, помеченную на корпусе. Она указывает, какой стороной фильтрующий элемент должен смотреть на двигатель (т. е. фильтр надо поставить так, чтобы он был направлен стрелкой к мотору автомобиля).

Стрелка на фильтре должна смотреть на двигатель во время установки

Замена сетки проводится вместе с заменой насоса. Однако находятся такие автомобилисты, которые умеют чистить сетку, не меняя её. Существует и другой вариант: поставить на входе родного топливного насоса сетку от другой модели авто, тем самым создав добавочную фильтрацию. Это нечто вроде модернизации, призванной улучшить стабильность работы двигателя на некоторое время. На самом же деле, только полноценная замена элемента даст возможность улучшить динамические и технические показатели двигателя, если погружной фильтр уже не справляется со своими обязанностями.

Практически на всех Ford Focus сверху топливного бака прорезано отверстие, которое предусмотрено для снятия насоса с фильтром без демонтажа всего бака.

Алгоритм проведения замены выглядит так:

Видео: как снять бензонасос Ford Focus 2

После того как насос демонтируется, надо скинуть нижнюю пластмассовую крышку, защищающую сетку.

Фильтр погружной находится внутри насоса, он скрыт нижней пластмассовой крышкой

Остаётся снять погружной фильтр и заменить его. Если проводится замена насоса, то нужно установить новый агрегат на место старого. После сборки обязательно нужно закачать немного топлива в систему стартером, но не заводить мотор. Затем следует проверить соединение на наличие течи. Машину надо протестировать также и в движении. Если течи нигде нет, все шланги и трубки нормально закреплены, то нужно прогнать автомобиль на скорости по трассе, затем под горку. Так проверяется подача горючего в разных режимах езды.

Старые топливные насосы некоторые владельцы отдают в автосервисы, где агрегаты чинят и выставляют на продажу. Если не хочется выбрасывать деталь, то можно поступить именно так и заработать немного денег.

Видео: замена бензонасоса на Ford Focus

Местонахождение прибора

Искать блок необходимо под торпедой ВАЗ 2114. Чтобы достать прибор для его последующего ремонта и перепрошивки, необходимо снять панель торпеды. Для этого нужно открутить саморезы со стороны пассажира, оттуда же подцепить саму панель, после чего она снимется без проблем. Когда процедура демонтажа закончится, перед вами появится отверстие. Через него можно дотянуться до самого прибора, который закреплен при помощи специального стального фиксатора.

Замена других элементов топливной системы

К числу элементов топливной системы, которые следует периодически менять, относятся сетка, фильтры и реле.

Сетка

Сетка бензонасоса — это первый фильтр топлива. Именно на ней скапливается грязь, поступающая в бак вместе с некачественным бензином. Поэтому сетку иногда приходится чистить или менять.

Замена сетки не представляет собой особых сложностей:

• Тряпкой или ветошью насухо протрите снятый бензонасос — на нём не должно быть капель бензина.
• Отогните фиксаторы в верхней части насоса и снимите сетку.
• Установите новую сетку и закрепите её фиксаторами.

Старая (слева) и новая (справа) сетки топливного насоса

Если на поверхности старой сетки нет механических повреждений, её можно почистить под высоким давлением.

Таким простым способом можно вернуть бензонасосу работоспособность.

Фильтр

Производитель рекомендует менять топливный фильтр на «Форд Фокус» каждые 30 тыс. км пробега. Однако, принимая во внимание качество отечественных дорог, этот показатель снижается до 20–25 тыс. км.

Топливный фильтр очищает бензин от грязи

Топливный фильтр во всех автомобилях «Форд Фокус» располагается в бензобаке, под креслами задних сидений. Порядок действий при его замене следующий:

• Загоните автомобиль на смотровую яму или эстакаду.
• Извлеките из блока предохранителей элемент, отвечающий за работу бензонасоса (голубого цвета).
• Запустите двигатель и дождитесь, пока он не израсходует всё топливо и не заглохнет.
• Убедитесь, что бензина в системе не осталось, запустив двигатель ещё раз.
• Топливный фильтр находится в нише справа от бензобака.

  Топливный фильтр расположен внизу справа от бензобака

• От фильтра отсоедините разъём. При этом зелёный провод не трогайте — он обеспечивает возврат топлива в систему.
• Аккуратно отсоедините топливные трубки — в них может оставаться бензин.

  При замене топливного фильтра трубки отсоединяются с двух сторон

• Гаечным ключом на 8 отверните болт крепления фильтра.
• Снимите фильтр вместе с креплением.
• Гаечным ключом на 7 отсоедините его от кронштейна и установите на это место новый фильтр.
• Закрепите фильтр вместе с креплением на кузове автомобиля.
• Присоедините все топливные трубки, тщательно очистив их перед этим от пыли и грязи. При правильном соединении разъёмов вы услышите лёгкий щелчок.
• Верните на место предохранитель.

Реле

Причиной остановки бензонасоса может быть также перегоревший предохранитель или вышедшее из строя реле. Это легко устраняется заменой неисправных элементов на новые.

Предохранитель бензонасоса имеет голубой цвет

Коробка с реле и предохранителями расположена слева от двигателя за куполом стойки амортизатора. Предохранитель бензонасоса имеет голубой цвет, реле — чёрный.

Реле, отвечающее за подачу питания к бензонасосу, имеет чёрный цвет

При замене щипцами из гнезда вынимается неисправный предохранитель или реле, а на его место устанавливается новый.

Самостоятельная замена топливного насоса автомобиля «Форд Фокус» осложнена крайне неудобным его расположением. Тем не менее при наличии желания и свободного времени эту работу сможет выполнить любой автовладелец. При этом следует лишь тщательно следовать предложенным рекомендациям.

• Распечатать

Копирайтер, рукодельница, путешественник

Главная →

Обслуживание и Ремонт →

Ремонт →

Какие бензонасосы устанавливаются на «Форд Фокус»: модели, конструкция, расположение

В системе топливной подачи автомобилей «Форд Фокус» бензонасос исполняет роль транспортировщика топлива из бака к двигателю. Желательно устанавливать на эти автомобили оригинальные запчасти. Но стоят они дорого. Поэтому некоторые довольствуются альтернативными вариантами. К примеру, довольно популярны итальянские бензонасосы ERA.

Несколько интересных моментов по «еровским» моделям:

• фирма ERA не производитель, а поставщик запчастей. Она сама ничего не производит, а является лишь упаковщиком тех или иных компонентов. Таким образом, бензонасос для американского автомобиля, упакованный этой фирмой, можно считать тоже оригинальной деталью;
• нередко на рынке можно встретить топливные насосы, упакованные в такие же коробки с надписью Mesmer. Цена на модели чуть ли вдвое ниже, чем на продукцию ERA. В чём подвох? Оказывается, это насос «левого» производства, скорее всего, изготовленный в Китае;Топливный насос Messmer в упаковке рекомендуется тщательно проверять
• для определения подделки рекомендуется посмотреть в первую очередь на этикетку упаковочной коробки. Наклейка «китайца» более низкого качества, распечатана на чёрно-белом принтере. Второе — смотреть на наличие защитной плёнки поверх насоса, на которой должна быть нанесена фирменная надпись ERA. На подделках её, как правило, нет;Надпись ERA внутри упаковки свидетельствует об оригинальности продукции
• наличие этикетки Visteon на верхней части насоса тоже можно считать фирменным отличием настоящего «фордовского» товара;Этикетка Visteon на бензонасосе как знак качества и оригинальности

Аналогичные топливные насосы, которые без всяких проблем подходят на «Форд Фокус» – от автомобилей Volvo S40, Mazda 3. Стоят они чуть дороже итальянских, но дешевле оригинальных.

Оригинальный топливный насос автомобилей «Форд Фокус» в конструктивном плане — это модель электрического погружного роторного насоса. Оснащён насос фильтрами грубой и тонкой очистки, регулятором давления. Погружной вариант модели насоса на сегодняшний день считается лучшим, так как он снижает риск образования паровых пробок. Горючее здесь подаётся под давлением, а не в результате разрежения.

Оригинальные бензонасосы для «Форд Фокус» производятся в США. Цена на детали — порядка 3–5 тыс. руб. (во времена дефицита стоимость подскакивала до 20 тыс. руб.). Аналоги, как и говорилось, дешевле почти вдвое.

Определить топливные насосы «Форд Фокус» можно по каталожным номерам:

• 1234552;
• 1254193;
• 1305354;
• 1309160;
• 1312617;
• 1529595.

Особой разницы между топливными насосами для автомобилей «Форд Фокус» разных поколений нет. Однако рекомендуется при покупке указывать год выпуска и модификацию двигателя.

Расположен топливный насос на верхней поверхности бака, рядом с лючком. Нужно снимать задний диван, чтобы до него добраться (на седанах) или лезть со стороны багажника (в хэтчбеках). Однако инженеры при разработке автомобиля не учли, что насосы, пусть и оригинальные (высокого качества), но совсем не вечные. Предусмотри они люк под сиденьем, демонтаж насоса значительно бы упростился. Здесь же насос поставлен прямо в бак. Чтобы его вынуть, приходится резать бак.

Снятие бензонасоса с автомобилей «Форд Фокус» сопряжено со значительными трудностями

Бензонасос автомобиля «Форд Фокус»: производители, месторасположение и причины выхода из строя

Бензонасос является основным узлом системы подачи топлива. Практически любая его неисправность приводит к остановке двигателя.

На автомобили «Фокус» первых поколений устанавливались стандартные топливные насосы. Начиная с 2007 года, производитель начал комплектовать машины устройствами с функцией аварийного отключения. Эта функция активируется в момент аварии и полностью прекращает подачу топлива в систему.

Производители

На новых автомобилях «Форд Фокус» установлены бензонасосы фирмы Visteon. Это американская корпорация, производящая и поставляющая комплектующие практически для всего семейства автомобилей «Форд». Сейчас представительства Visteon работают и в России, поэтому автовладельцы «Фокус» всегда смогут приобрести необходимую запчасть в оригинальном исполнении.

На корпусе оригинального топливного насоса обязательно должна иметься жёлтая наклейка производителя

Из неоригинальных комплектующих рекомендуют покупать топливные насосы производства фирм Mesmer и Era. Они достаточно надёжны и стоят гораздо ниже, чем Visteon.

Расположение

Добраться до бензонасоса в автомобиле «Форд Фокус» достаточно сложно. Производитель не предполагал, что российские автовладельцы будут менять его самостоятельно, и установил насос в бензобак.

На автомобиле «Форд Фокус» топливный насос погружен в бензобак

Симптомы неисправностей

Замена бензонасоса, скорее всего, понадобится, если:

при нажатии на педаль акселератора двигатель начинает работать рывками;

на холостых оборотах двигатель работает нестабильно, с «провалами»;

автомобиль не заводится с первого раза;

расход топлива значительно выше обычного.

Вышедший из строя элемент восстановлению не подлежит, поэтому не стоит пытаться его отремонтировать.

Ford Focus Sedan Ghia 1.8 › Бортжурнал › Ремонт топливного насоса

Ломало меня если честно создавать эту запись, т.к. я собрал кучу граблей по ходу дела. Но все таки ради постоянных читателей, дабы оберечь от лишних хлопот пишу этот злобный пост. Ничего меня не беспокоило кроме дабл стартов. Обратный клапан, который таится в патрубке корпуса насоса перестал держать топливо и постоянно приходилось после длительной стоянки щелкать зажиганием, чтоб двигатель стартанул по-человечески, а не булькнул-хрюкнул и вырубился. Теперь, кто-то посмеется, кто-то посочувствует, но я все таки настаиваю чтоб закончилось все поздравлениями
