Каждый двигатель автомобиля оборудуется устройством измерения температуры силового агрегата. Этот компонент позволяет водителю вовремя выявить перегрев и устранить эту проблему. Что представляет собой датчик включения вентилятора на автомобиле ВАЗ 2109 с двигателем карбюратор, каково его устройство и как его заменить, — читайте далее.

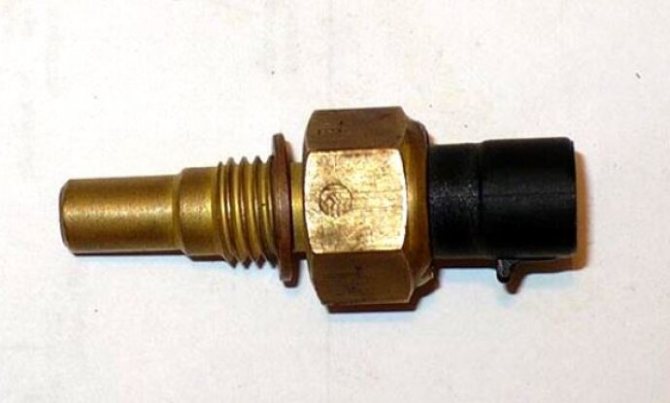

Датчик температуры охлаждающей жидкости автомобилей ВАЗ 2109 и 21099

Для начала желательно знать, где находится датчик температуры двигателя. На моделях 2108, 21099 и ВАЗ 2109 датчик температуры охлаждающей жидкости устанавливается между ГБЦ и термостатом, в выпускной патрубок.

Устройство и принцип действия

Сам регулятор температуры двигателя представляет собой устройство термистора-резистора, характеризующееся отрицательным коэффициентом температуры. Сам параметр сопротивления может быть замерен только при снижении либо увеличении температурного режима.

Когда силовой агрегат нагревается в результате работы, показатель сопротивления снижается, если мотор остывает, этот параметр увеличивается. Например, при рабочей температуре мотора на ВАЗ 2109 сопротивление равно 180 Омам, а если на улице будет мороз в 40 градусов, то сопротивление будет равно 100700 Омам. На одной стороне ДТОЖ ВАЗ 2109 инжектор расположены два контакта, а на другой — чувствительный компонент, который находится непосредственно в потоке расходного материала.

Что касается принципа действия, то когда водитель включает зажигание, блок управления передает напряжение на регулятор посредством резистора. Поскольку сам ДТОЖ является термистором, подаваемое с блока управления напряжение изменяется сразу с учетом температуры расходного материала. При снижении параметра блок анализирует температуру и в соответствии с этими данными определяет необходимый объем бензина для впрыска. В ходе прогревания силового агрегата объем бензина, который передается на цилиндры, будет снижаться.

Два датчика температуры антифриза для ВАЗ

Кроме пуска по показаниям регулятора ЭБУ осуществляет корректировку работы силового агрегата на холостых оборотах. В итоге он самостоятельно принимает решение по обогащению горючей смеси при высоких и средних нагрузках на ДВС. Этот показатель может быть изменен в зависимости от угла опережения зажигания.

На карбюраторной машине датчиков температуры два. Один включает вентилятор, другой — отвечает за индикацию температуры на приборной панели.

Возможные неисправности

Есть несколько причин, по которым регулятор на ВАЗ 21099 отказывается работать.

Итак, почему ДТОЖ не работает:

1. Внутри конструкции устройства расположен электрический контакт. Со временем этот контакт может попросту оборваться либо на нем могут образоваться трещины. В том случае, если внутри конструкции произойдет обрыв, это может стать причиной полного выхода из строя. То есть ДТОЖ просто сгорит. Если же на контакте имеются трещины, ДТОЖ, в принципе, может работать, однако в результате отсутствия нормального контакта регулятор будет передавать некорректные данные о антифризе.
2. Плохая изоляция устройства. В том случае, если изоляция будет нарушенной, в работе девайса могут происходить замыкания. Соответственно, в конечном итоге эти замыкания могут привести к тому, что ДТОЖ, опять же, сгорит и его придется менять.
3. Рядом с регулятором произошел обрыв проводов. В результате обрыва регулятор не сможет активировать вентилятор, предназначенный для охлаждения силового агрегата. Соответственно, это приведет к тому, что двигатель перегреется и может даже закипеть (автор видео — Техник-механик).

Как же автовладельцу понять, что ДТОЖ вышел из строя и его пора заменить?

Для этого достаточно знать об основных признаках неполадок, о которых мы расскажем ниже:

1. Вентилятор, предназначенный для охлаждения двигателя, может включаться произвольно в любое время. В частности, водителя должно насторожить, что вентилятор включается тогда, когда мотор полностью не прогрет. Помните о том, что вентилятор всегда должен функционировать при перегретом ДВС.
2. У водителя возникают сложности в запуске прогретого ДВС. Охладительная система должна автоматически производить регулировку температуры, но в результате того, что устройство является неисправным, она не может получить правильный сигнал.
3. Если внимательно проследить за работой авто, то можно заметить, что увеличился расход бензина. Увеличение расхода обусловлено тем, что при машина попросту перегружается, когда ездит на горячем ДВС.
4. Если устройство полностью вышло из строя, на приборной панели датчик будет демонстрировать неверный сигнал о температуре. Чтобы прогреть мотор, достаточно десяти минут езды. Если по истечению 10 минут температура не поднялась до оптимальной или при запуске ДВС на приборной панели показан его перегрев, это говорит о неисправности.

Как снять датчик температуры охлаждающей жидкости. ВАЗ 2111, 2110

Проверка датчика температуры охлаждающей жидкости.Check the temperature sensor coolant.

Электрооборудование — Проверка датчика температуры охлаждающей жидкости

Датчик Холла ВАЗ 2109 (карбюратор)

Его неисправность может вызвать проблемы в карбюраторе. И весьма сложно определить, что виной всему эта крохотная деталька. Разве что, методом исключения. Иногда предлагают проверить его работу при помощи специального прибора.

Простой способ проверки работоспособности датчика Холла ВАЗ 2109 (карбюратор)

Берётся пробник с лампочкой. Его плюс и минус (это крайние контакты) на штекере подсоединяют к трамблеру. Между центральным проводом и массой должен образоваться зазор. После этого нужно замкнуть «минус» и центр. клемму. На проводе, или свече появится искра. Если она появилась – датчик Холла нужно менять. Если нет, проверяем дальше.

Впрочем, случается и так, что датчик работает, но неправильно. Тут можно выяснить, только заменив.

Если вы не знаете, где находится датчик Холла на ВАЗ 2109 (карбюратор), фото далее вам поможет.

«Датчик Холла» под номером 8 на этом фото

На датчик Холла ВАЗ 2109 (карбюратор) цена обычно невысока — около 120 рублей.

На этом фото изображена пластина прерывателя ВАЗ 2108 с датчиком Холла:

Датчик включения вентилятора ВАЗ 2109 (карбюратор)

Если вас интересует замена датчика включения вентилятора ваз 2109 карбюратор, Многих интересует, возможно ли поменять его, не сливая всю охлаждающую жидкость?

Ответ – да. Но вы потеряете некоторое количество охладителя в процессе замены. Датчик этот — по сути — обычный термостат. Есть в продаже специальные тумблеры, которыми его можно включать принудительно.

Датчик включения вентилятора ВАЗ 2109 (карбюратор)

Иногда нужно просто всё разобрать и прочистить. На датчик может попасть грязь и «накипь». В любом из этих случаев, даже, если нужно будет менять датчик, ничего страшного в этом нет. Сама деталь очень дешевая, её замену может выполнить, как сам водитель, так и работники автомобильной мастерской.

Также на эту тему вы можете почитать:

Несколько советов как убрать запах перегара изо рта

Тюнинг карбюратора Солекс 21083 для улучшения технических характеристик

Subaru Forester с оппозитным 210-сильным мотором на вторичном рынке

ТОП 10 лучших автомобильных аккумуляторов

Land Rover Freelander второго поколения на вторичном рынке

Поделитесь в социальных сетях

Alex S 9 января, 2014

Опубликовано в: Полезные советы и устройство авто

Метки: Советы автомобилистам

Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2108,2109,21099,2110,2111,2112,2113,2114

Проверка и замена ДТОЖ

Есть несколько вариантов диагностики устройства — первый:

1. Минусовой щуп от вольтметра нужно подключить к мотору и включить зажигание.
2. С помощью тестера необходимо определить, какой параметр напряжения образовывается при движении.
3. Если ДТОЖ работает, то напряжение должно быть не менее 12 вольт при полном зарядке аккумулятора. Если полученные показатели ниже, необходимо осуществить замену или ремонт девайса.

Таблица соответствия температуры и сопротивления

Второй способ диагностики:

1. Вам потребуется настроить мультиметр в режим вольтметра — замер осуществляется в диапазоне от 100 Ом до 10 кОм. Также подготовьте термометр, который сможет измерить температуру больше ста градусов. Регулятор следует демонтировать и опустить в емкость с антифризом.
2. Вам необходимо подогреть охлаждающую жидкость. В результате увеличения температурных показателей нужно следить за показаниями, которые выдает термометр.
3. С помощью мультиметра следует произвести замер показателей сопротивления ДТОЖ при разных температурных режимах. Полученные параметры следует сопоставить с теми, которые указаны в таблице выше.

Как произвести замену своими силами:

1. В первую очередь, из радиатора необходимо слить весь хладагент. Затем отключите минусовую клемму от АКБ, просто открутите гайку гаечный ключом и отсоедините ее.
2. Далее, нужно отключить колодку с проводами, которая подключается к ДТОЖ.
3. С помощью гаечного ключа следует полностью открутить устройство. Далее, регулятор демонтируется из посадочного места, как сказано выше, это выпускной шланг ГБЦ. На самом устройстве есть резиновый уплотнитель, при демонтаже ДТОЖ его нельзя потерять, особенно, если новый датчик у вас без уплотнителя.
4. Затем произведите установку нового регулятора на посадочное место, в выпускной шланг. Используя гаечный ключ, закрутите регулятор до самого конца. После монтажа и закручивания к ДТОЖ следует подсоединить отключенный ранее жгут проводов. Завершающим этапом этого процесса будет залив антифриза обратно в радиатор и установка отключенной минусовой клеммы аккумулятора на место.

Замена устройства

Если после диагностики вы поняли, что устройство работает некорректно, то выход остается только один – это замена датчика температуры охлаждающей жидкости и установка нового регулятора. Эту операцию вполне можно проделать своими руками и в домашних условиях. Но если вы прежде никогда не сталкивались с этим, то адекватно взвесьте свои силы – сможете ли вы все сделать правильно? Предлагаем вам более подробную инструкцию по этому процессу.

1. Начнем с демонтажа ДТОЖ. В первую очередь, перед снятием, необходимо слить весь антифриз из радиатора. Заранее подготовьте тару, куда будет сливаться вся «отработка» и найдите пробку слива. Открутив ее, сразу же под сливное отверстие подставьте емкость (это может быть обрезанная бутылка). Подождите несколько минут, пока не сольется весь расходный материал из радиатора.
2. После этого необходимо отключить от питания аккумуляторную батарею, для этого гаечным ключом открутите гайку на минусовой клемме и снимите ее. Это делается для того, чтобы предотвратить возможное короткое замыкание при замене ДТОЖ.
3. Затем сразу же отключите и жгут с проводами питания самого регулятора. Отсоедините фиксатор и снимите колодку.
4. Когда эти действия завершены, вам необходимо осуществить полный демонтаж регулятора, который вы собрались менять. Для этого воспользуйтесь гаечным ключом, в целом процесс снятия ДТОЖ не займет много сил. Демонтируйте регулятор, расположенный в выпускном патрубке ГБЦ двигателя вашего авто. Здесь же обратите внимание на то, что на самом устройстве установлена уплотнительная резинка, поэтому во время демонтажа вам лучшее ее не терять. Сразу же оцените ее состояние – если оно печальное, то резинку лучше выкинуть и купить новую, но прокладка в любом случае должна быть.
5. Затем приступаем к монтажу ДТОЖ. Осуществите установку регулятора температуры антифриза в то место, откуда вы извлекли старый датчик, не забудьте про прокладку. Установите ДТОЖ и плотно закрутите его при помощи гаечного ключа.
6. После монтажа регулятора следует подключить к нему тот жгут проводов, который вы отключали в начале.
7. Сделав это, можно залить слитый в самом начале антифриз обратно в радиатор, не забудьте перед этим закрыть сливное отверстие. Залив ОЖ, проверьте ее уровень в расширительном бачке.
8. После всего этого вам остается только одно – подключить обратно аккумуляторную батарею. Гайку плотно закрутите ключом.

Гаечным ключом выкрутите регулятор

Демонтируйте устройство и замените на новое

Видео «Наглядная инструкция по замене устройства»

О том, как своими силами произвести замену датчика в домашних условиях, вы сможете узнать из видео ниже (автор видео — Мысли и советы от Мустафы Муртазаева).

За оптимальный температурный режим силовой установки, при котором выход мощности максимальный, отвечает система охлаждения. Данная система включает рубашку охлаждения радиатор и патрубки, по которым циркулирует жидкость. Циркуляция обеспечивается насосом, привод которого выполняется от коленчатого вала.

Различные виды датчиков температуры охлаждающей жидкости

В систему также входит термостат, обеспечивающий быстрый прогрев двигателя за счет перекрытия трубопровода, идущего на радиатор, при этом жидкость циркулирует только внутри рубашки охлаждения. При достижении определенной температуры термостат открывает патрубок, после чего жидкость циркулирует уже по большому кругу, включающему и радиатор.

В радиаторе происходит охлаждение нагретой жидкости. Для более быстрого охлаждения жидкости на радиатор установлен вентилятор, который создает дополнительный поток воздуха. Но этот вентилятор работает не всегда, он включается только при превышении определенного значения температуры жидкости.

Датчик температуры охлаждающей жидкости

Для выполнения контроля температуры охлаждающей жидкости в эту систему включен датчик температуры охлаждающей жидкости (ДТОЖ). Показания этого датчика выводятся на приборную панель, что предоставляет водителю информацию о температурном режиме двигателя.

Но это не основная задача этого датчика. Датчик температуры охлаждающей жидкости передает данные о температурном режиме на электронный блок управления, после чего этот блок корректирует подачу топлива в зависимости от температуры. При холодном двигателе, основываясь на показаниях этого датчика, блок управления устанавливает обогащенную смесь, после прогрева топливная смесь становится нормальной. Еще основываясь на показаниях этого элемента, электронный блок регулирует угол опережения зажигания.

Так что от этого датчика во многом зависит нормальная работа двигателя, расход топлива. Также он приводит в действие вентилятор радиатора. На некоторых авто для включения вентилятора используется отдельный датчик. Он может располагаться как возле ДТОЖ, так и в радиаторе.

Признаки неисправности датчика

Считается, что датчик температуры очень надежен из-за сравнительной простоты конструкции. Однако и с ним могут быть проблемы. Обычно они сводятся к нарушению градуировки, что приводит к нарушению сопротивления и как следствие неправильной работы электронного блока, поскольку часть своих функций он выполняет, основываясь на температуре двигателя.

Одним из самых явных признаков выхода из строя ДТОЖ является отсутствие включения в работу вентилятора при превышении температуры выше установленного значения. Но этот показатель не будет являться достоверным, если имеется два датчика – основной, для передачи значения температуры на электронный блок, и дополнительный, отвечающий за включение вентилятора. В таком случае не включение в работу вентилятора будет указывать на повреждение, окисление проводки или выход из строя датчика, отвечающего за его работу.

На современных автомобилях неисправность, сигнализирующая о некорректной работе датчика температуры охлаждающей жидкости, выводится на дисплей бортового компьютера. Однако сообщение о неисправности не всегда указывает на выход из строя датчика. Зачастую проблемы в его работе связаны с обрывом проводки или окислением контактов.

Некорректное функционирование датчика температуры охлаждающей жидкости или обрыв его проводки приводит к перерасходу топлива, высоким оборотам на холостом ходу, детонации. Возможно, что силовой агрегат будет плохо запускаться после прогрева. Самая большая неприятность, которая может произойти из-за неработоспособности этого датчика – это перегрев силовой установки, из-за чего может повести головку блока цилиндров.

Проверка датчика

Диагностика работоспособности ДТОЖ не является сложной. Но перед тем как произвести ее, желательно проверить целостность проводки, идущей к нему. Можно также проверить напряжение, идущее от блока управления. Для этого с датчика нужно отсоединить фишку с проводами и подсоединить ее к вольтметру. После этого запустите двигатель и замерьте значение подающегося на датчик напряжения, оно должно соответствовать 5 В.

Для снятия, диагностики и замены датчика температуры понадобится не так уж и много:

• Ключ на 19;
• Мультиметр;
• Емкость для слива охлаждающей жидкости;
• Электрочайник;
• Термометр;

Перед снятием элемента нужно частично слить жидкость с системы. Всю сливать необязательно, поскольку он находится в верхней части двигателя, достаточно слить до уровня ниже положения ДТОЖ.

Затем от датчика отсоединяется фишка с проводкой. Ключом на 19 он выворачивается из своего посадочного места.

Видео: Проверка датчика температуры охлаждающей жидкости

Ещё кое-что полезное для Вас:

Проверяют датчик при помощи электрочайника с термометром и мультиметра, переведенного в режим измерения сопротивления. Провести диагностику можно двумя способами.

1. При первом способе погружают рабочую часть ДТОЖ в электрочайник с холодной водой, туда же помещается и термометр. Использовать можно только электронный термометр, способный замерять высокие температуры. К самому датчику подсоединяется мультиметр и электрочайник включается в сеть. При повышении температуры воды, сопротивление датчика будет падать. Так, при температуре воды в +15 С, сопротивление должно составлять 4450 Ом. При +40 С показания мультиметра должны составлять 1459 Ом. Нагревать воду нужно до температуры в 100 С. При таком значении сопротивление должно быть минимальным – 177 Ом. Если значения отличаются, значит, датчик подает некорректную информацию.
2. Второй способ подойдет в случае, если нет термометра. Для проведения замеров сопротивления ДТОЖ погружают в воду уже после ее закипания. При этом температура воды будет приближаться к 100 С. Этого вполне достаточно для проведения замеров. После опускания рабочей части датчика температуры в кипящую воду сопротивлениее должно быть немного больше 177 Ом. Если разница большая, датчик неисправен.

Проверка

Сегодня автовладельцы ВАЗ 2109 применяют два способа для проверки состояния датчика температуры охлаждающей жидкости. Скажем сразу, что второй более надежный, но первый легче. Каким из представленных ниже методов воспользоваться, решайте сами.

Способ проверки

Ваши действия

Согласно таблице, проверьте, соответствует ли сопротивление требуемому при той или иной температуре ОЖ или простого кипятка.

Температура (в градусах Цельсия)

Сопротивление (Ом)

При наличии отклонений от нормы делаем вывод, что датчик уже не выполняет свои функции должным образом, потому требует обязательной замены.
