Блок предохранителей и реле в салоне Лада Калина 2

Блок расположен в левой части панели приборов под рулем. Для доступа к блоку потяните за нижний левый угол крышки и освободите левую точку запирания, затем среднюю и две правые точки запирания. После чего освободите верхние точки запирания и снимите крышку.

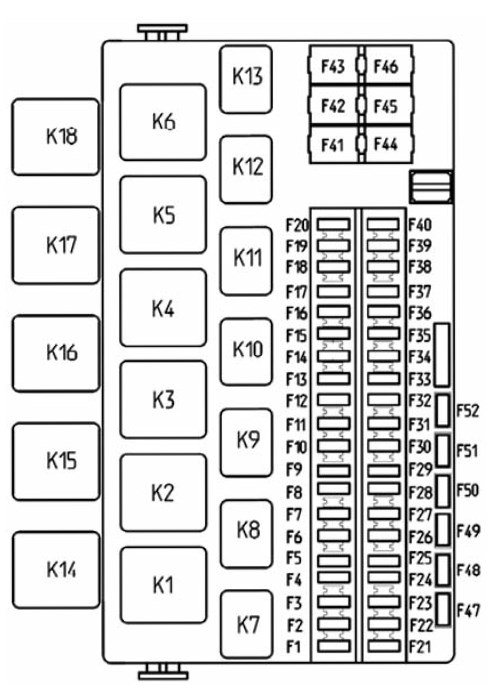

Схема предохранителей Лада Калина 2

В таблице указан набор предохранителей для максимальной комплектации исполнения «люкс» (в зависимости от набора опций отдельные предохранители из данного набора в комплектации «Норма» могут не использоваться).

* — первое значение для комплектации «стандарт», второе для «норма» и «люкс».

Предохранители, расположенные в монтажном блоке салона автомобиля с функцией «ЭРА-ГЛОНАСС» (в вариантном исполнении):

Расположение блока предохранителей Лада Гранта

НЕ РАБОТАЕТ БЕНЗОНАСОС/ПОИСК НЕИСПРАВНОСТЕЙ КАЛИНА, ГРАНТА DO NOT OPERATE A FUEL PUMP. KALINA GRANT.

Как правильно снять прикуриватель на Ладе Гранта

В представленном фотоотчете будет показано, как снять прикуриватель на Лада Гранта, для его замены или ремонта.Также вы узнаете по каким причинам выходит из строя прикуриватель.

Почему выходит из строя прикуриватель на Лада Гранте

Одной из основной причиной выхода из строя прикуривателя Лады Гранта, является короткое замыкание, которое может возникнуть сбоем в бортовой сети автомобиля либо по причине износа внутренних элементов.Также снятие прикуривателя на Гранте необходимо еще для замены перегоревшего диода (лампочки) освещения гнезда.

Какой купить прикуриватель

Если у вас не получается найти оригинальный прикуриватель Гранты, то отличной альтернативой ему будет запчасть произведенная номер по каталогу DA5100F0109

Как снять прикуриватель на Гранте

Первым делом, как и при работах с любым компонентом электроборудования автомобиля, нужно отключить питание аккумулятора и только после приступать к снятию прикуривателя.Аккуратно отгибаем края чтобы пластиковые выступы не мешали, освобождаем металлическую личинку. Затем необходимо снять центральную консоль торпеды.

Видео снятия центральной консоли Гранты

После этого на зеленом пластиковом корпусе с помощью отвертки нажимаем верхний фиксатор, и пробуем немного вытаскивать основание прикуривателя наружу.Теперь необходимо попытаться отсоединить разъем и полностью вытягиваем прикуриватель Гранты .

Устройство и предназначение прикуривателя

Устроен прибор просто:

• металлический патрон со спиралью из нихрома;
• кнопка;
• пластиковая рукоятка.

На приборной панели есть специальная розетка, в которую вставляется прикуриватель. При нажатии на рукоятку устройство подключается к бортовой сети автомобиля. Через нихромовую спираль проходит ток, она нагревается. Как только температура становится максимальной, срабатывает термореле, происходит щелчок, прикуриватель возвращается в первоначальное положение.

На первых моделях автомобилей прибор использовался непосредственно для прикуривания, но с развитием технологий его применение значительно расширилось. В настоящее время все внешние электронные устройства подключают через него: пылесосы, навигаторы, зарядные устройства, антирадары, мобильные телефоны.

Характерные неисправности

Причины, по которым не работает прикуриватель, могут быть разные. Одна из них — сгоревший предохранитель. Он может перегореть из-за подключаемых устройств, например компрессора или разветвителя. Для устранения неисправности нужно открыть монтажный блок, вытащить сгоревший предохранитель и вставить новый. Подойдет обычный флажковый предохранитель на 15 или 20 Ампер.

Вторая не менее популярная неисправность – разогнутые внутри устройства усики-контакты. Если пользоваться часто зарядным устройством, металлические усики со временем разгибаются. Для возвращения прибору работоспособности усики следует немного подогнуть с помощью плоской отвертки (автор видео — Andrei Che).

Инструкция по ремонту и замене

Если причина не в предохранителе и усиках, то возможно не работает устройство. В этом случае его нужно заменить. Усложняет замену разборка пластикового тоннеля пола.

Процедура замены на Лада Калана и Лада Гранта Лифтбек похожа, состоит из последовательности действий:

1. В первую очередь нужно снять клемму АКБ.
2. Затем выкручивают три крепежных болта, которые держат пластиковую накладку ручного тормоза.
3. Далее следует выкрутить концевик ручника.
4. В задней части тоннеля есть саморез, который выкручиваем на следующем этапе.
5. Затем выкручиваем крепления тоннеля пола сбоку.
6. Далее снимаем чехол с ручки переключения передач.
7. Теперь можно поднимать тоннель и приступать к замене прикуривателя.
8. Перед заменой нужно отсоединить питание.
9. Далее нажимаем на защелки, удерживающие прикуриватель, и можно его снимать.
10. Вставляем новую деталь и выполняем обратные действия по сборке.

Заменить неработающий прикуриватель просто, с этой процедурой справится любой автолюбитель.

В этом видео рассказывается, как заменить предохранитель 12-вольтовой розетки на Лада Гранта (автор видео – remgar).

Схема реле Лада Калина 2

Указан набор реле для максимальной комплектации исполнения «люкс» (в зависимости от набора опций отдельные реле из данного набора в комплектации «Норма» могут не использоваться).

* — первое значение для комплектации «стандарт», второе для «норма» и «люкс».

Реле, расположенные в монтажном блоке салона автомобиля с функцией «ЭРА-ГЛОНАСС» (в вариантном исполнении):

Процесс замены

Для того чтобы поменять предохранитель прикуривателя модели Лада Калина, необходимо добраться до монтажного блока. Он должен располагаться за декоративной панелью, в левой части передней консоли.

1. Отщелкиваем пластиковые фиксаторы.
2. Берем пинцет, находящийся в монтажном блоке.
3. Вытаскиваем предохранитель №20 (первое поколение). Другой защитный элемент имеет №18 (второе поколение).
4. Устанавливаем новый предохранитель.

Важно, чтобы значение новой детали совпадало с рекомендованными производителем (15 ампер – первая генерация, 20 ампер – вторая). В противном случае велика вероятность увеличенной нагрузки по цепи, срабатывания предохранителя

Это может вызвать оплавление проводки, короткое замыкание и пожар.

Монтажный блок предохранителей и реле в моторном отсеке Лада Калина 2

Указан набор предохранителей для исполнения «люкс». В других исполнениях отдельные предохранители из данного набора могут не использоваться.

Предохранители, расположенные в блоке предохранителей моторного отсека автомобиля с функцией «ЭРА-ГЛОНАСС» (в вариантном исполнении):

Внимание!

Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля.

Россия, Пенза 2015г

Лада Калина — как проект стартовала аж в 1993 году. В 1998 автомобиль имел название Lada Kalina. Презентация концепт кара прошла в 1999 – хетчбек, в 2000 — седан. Серийный выпуск с 2005 по май 2014. На смену первому поколению Лады калины(ВАЗ Лада 1118) пришло второе поколение Kalina 2(ВАЗ Лада 2192).

• Комплектации:- Стандарт;- Норма;- Норма с элементами Люкс;
• — Люкс.

Блок предохранителей — находится слева от рулевой колонки на панели приборов. Для доступа необходимо снять крышку(на защелках). Блок предохранителей КСУД — находится в центральной консоли. Дополнительный блок реле — находится в центральной консоли, доступ справа. На Ладе Калина может быть установлен монтажный блок фирмы DELPHI, отличающийся расположением резервных предохранителей.

Монтажный блок 11173-11193

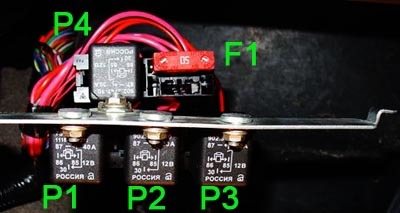

Дополнительный блок реле

Разъем диагностики и предохранители КСУД
