Назначение фаркопа

Сцепной шар, который чаще всего ставят на легковые транспортные средства, соединяется со сцепной головкой буксируемого трейлера.

Устройство принимает на себя следующие нагрузки:

• тормозные и тяговые в горизонтальной плоскости в прицепах любой конструкции;
• вертикальные при одноосной схеме.

Усталостная прочность фаркопа должна периодически проверяться. Для подключения электрооборудования рядом с тягово-сцепным устройством располагают штепсельную розетку.

Установка фаркопа на Рено Дастер 4х4. Подготовка к отпуску с внедорожным прицепом Z-Lander Z1

Типы фаркопов

На Рено Дастер 4х4 или модификацию с одним ведущим приводом ставят ТСУ разных типов:

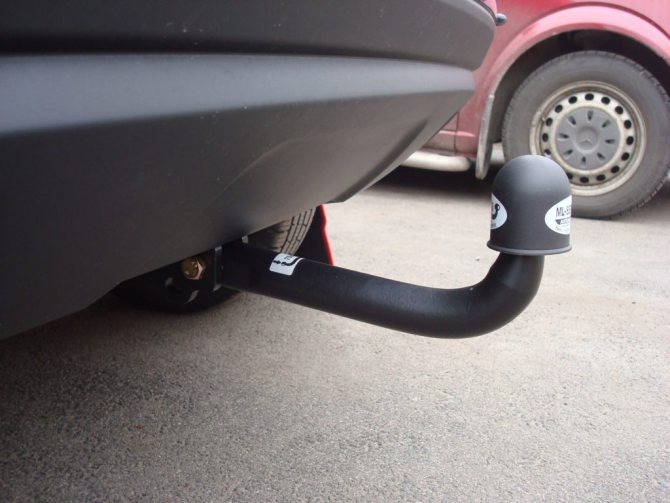

1. Фланцевое. Требует для крепления специальную площадку.
2. Стандартное. Может просто привариваться к кузову машины.
3. Съемное с рамой для установки. При необходимости его легко снять.

Нужный фаркоп в 2018-2019 гг. выпускают производители разных стран:

• Bosal из Голландии;
• Enganches Aragon из Испании;
• Лидер-Плюс из России.

При промышленном изготовлении используется лазерная резка с компьютерными технологиями и толстолистовая сталь. Материалы и готовые изделия проходят испытания в разных условиях эксплуатации.

У фирмы Bosal крюки в вариантах исполнения А, F крепятся к балке 2 болтами, а такие разновидности, как G и N 4 – болтами отличающейся формы.

Хозяин автомобиля может выбрать подходящую форму конструкции:

1. Кронштейном.
2. Прицепным шаром.
3. Буксирным крюком.

Дома на колесах и большинство других современных прицепов оснащены ТСУ под кронштейн или сцепной шар.

Что входит в комплект ТСУ

Поскольку Дастер выпускается на той же самой платформе, что и Логан, порядок установки ТСУ на обе эти машины будет аналогичным. Производителем уже были предприняты шаги, чтобы максимально облегчить задачу самостоятельной установки и вы можете не тратить кучу денег обращаясь к официальным дилерам, а можете сами приобрети детали с авторазбора для авто по выгодным ценам!

К ТСУ прилагается описание узлов и деталей

Конструктивно фаркоп Дастера включает в себя следующие основные элементы:

• балка поперечная;
• пластины боковые;
• крюк прицепной и его шаровая головка;
• электророзетка;
• соединительные провода;
• элементы крепежа (гайки и болты).

Как установить фаркоп на Рено Дастер своими руками

Перед монтажом блока необходимо подготовить машину. Глушитель и запаску придется убрать. Вынуть все лишнее из багажника.

Для удобства работы лучше воспользоваться ямой или можно поставить заднюю часть автомобиля на домкраты. Включить ручной тормоз. Под колеса положить упоры.

Необходимые инструменты

Большинство конструкций фаркопов устанавливаются с помощью следующего комплекта инструментов и материалов:

• молоток;
• нож;
• плоскогубцы;
• отвертка;
• монтировка;
• набор гаечных ключей;
• динамометрический ключ;
• литол (для смазки болтовых соединений).

Если в комплект входят самоконтрящиеся гайки, работать с ними нужно осторожно. Закручивать следует поэтапно, выравнивая сцепное устройство. Данный вид крепежа затягивается только один раз. При ошибке фиксации гайки придется ломать.

Крепим балку

В версии Дастер 4WD закрепить балку можно без снятия штатных узлов. В автомобиле 2WD для доработки бампер удобней демонтировать. Чертежи вносимых изменений прилагаются к приобретенному ТСУ. Выбранная сцепка не должна мешать запаске.

На авто 4х4 защитный экран глушителя выхлопной трубы потребуется удалить. Поставить его на место не удастся. По мнению владельцев, это мало влияет на дальнейшую эксплуатацию машины.

Балка крепится к заранее просверленным в кузове отверстиям. Они находятся в 24 см друг от друга. Длина балки 89 см.

Порядок монтажа кронштейнов:

1. На отверстиях в лонжеронах стоят заглушки. Снять их можно через багажное отделение. Чтобы убрать прикрывающую пленку с правой стороны, необходимо открыть люк, после чего можно добраться к отверстиям.
2. В отверстия вставляются втулки и винты.
3. С внешней стороны нужно нанести смазку.
4. Приложить кронштейн и предварительно не до конца закрутить.

После установки балки начинают заворачивать гайки. Чтобы конструкция стала правильно, рекомендуют оттягивать назад балку – имитировать тяговое усилие, и закручивать гайки с усилием 50 Н*м.

Подключение электрики

Электропроводку автомобиля нужно соединять с прицепом самому. Любые монтажные работы по электрике осуществляют при снятых клеммах аккумулятора.

Из машины нужно вывести от бортовой сети с левой и правой стороны:

• габариты ;
• фонарь заднего хода;
• повороты;
• противотуманные фары;
• стоп-сигналы;
• массу (корпус).

С помощью шурупов на тягово-сцепном устройстве закрепляют розетку. Через муфту в кузове провода заводят в автомобиль.

Чтобы не затрагивать штатную проводку и не нарушить гарантию на машину, лучше сделать самостоятельно удлинители. Для этого нужно приобрести разъемы с артикулами 0988251060 и 0988211060. В качестве изоляции используют термоусадку. Клеммы перед соединением поджимают отверткой для более надежного контакта. На авто после ресталинга со светодиодными фонарями для подключения понадобится блок согласования Smart Connect.

Его характеристики:

• блок включает разъемы для быстрой установки;
• он адаптирован для машин со светодиодными лампами;
• применяются провода для автопрома – ПВАМ;
• использовано интеллектуальное управление;
• обжим контактов высокого качества;
• защита от влаги и пыли;
• пайка деталей;

Модуль является универсальным и подходит для разных моделей машин. Существуют варианты подключения без блока. Но сигналы поворота придется выводить через отдельное реле для каждой стороны. При этом конструкцию нельзя будет быстро переделать для другой марки прицепа.

Устанавливаем фаркоп

Прежде чем установить фаркоп, необходимо учесть несколько нюансов:

• Если вы купили готовый комплект, то в нем, скорее всего, будут самоконтрящиеся гайки. Это значит, что закрутить их можно только один раз.
• Гайки М10 необходимо окончательно зажимать в самую последнюю очередь, прилагая усилие порядка 45-50 H*м.
• Если вы приобрели готовый комплект ТСУ версии 4WD, то в процессе зажимания крепежных гаек, сам фаркоп нужно будет оттягивать назад.
• Винты М10 необходимо обязательно смазать литолом или циатимом.

Зная эти тонкости, вы можете начать подготовительный процесс. Для этого освободите багажное отделение внедорожника, демонтируйте глушитель и запаску. После этого установите авто над смотровой ямой или используйте домкрат. Подготовьте отвертку, 2 ключа на 17 и 2 – на 19. Также потребуется отключить аккумулятор, для этого достаточно лишь отсоединить клемму на минус.

После этого необходимо разделить ТСУ на составные части и приступить к монтажу, для которого потребуется:

• Снять заводские заглушки, расположенные под обшивкой справа и слева. Для этого аккуратно приподнимите обшивку и подденьте их отверткой.
• Вставить в освободившиеся отверстия крепежные болты. Для их защиты используйте втулки, которые устанавливаются внутри лонжеронов.
• Удостовериться что крепежи установлены правильно. Загляните под машину и убедитесь, что вы видите окончания крепежных элементов.
• Надеть боковые кронштейны на окончания болтов, закрепить их шайбами и наживить гайки, используя ключ на 19 (оставьте себе возможность отрегулировать их, поэтому сильно не затягивайте).
• Установить поперечную балку.
• Совместить отверстия с одной стороны балки и боковушки и наживить в этом месте гайку. Аналогичные манипуляции повторите с другой стороны.
• Откорректировать положение балки и затянуть все гайки.
• Монтировать буксирный крюк.

После этого остается установить проводку в розетке фаркопа, чтобы при соединении его с прицепом, на последнем работали световые огни.

Возможные проблемы при установке фаркопа

При проведении работ важно не упустить:

1. Чтобы при движении прицеп не водило из стороны в сторону, требуется точно его центрировать.
2. Для правильной работы электрической схемы следует хорошо закрепить массу. Штатная шпилька М10 находится под правым фонарем.
3. Переоборудование автомобиля требуется зарегистрировать в ГИБДД. Понадобится документировать изменения – описание процесса реконструкции, фотографии, чертежи. У заводских фаркопов нужные бумаги могут входить в комплект поставки.
4. Болты нужно затягивать в правильном порядке – сначала кронштейн, потом балка.
5. При монтаже фаркопа в специализированном сервисе, специалисты обязаны предоставить документы для сертификации сцепного устройства в ГИБДД.

При покупке следует отдать предпочтение сцепному устройству, установка которого не потребует вырезать часть бампера или отказываться от запаски. На отдельных моделях фаркопа можно закрепить дополнительное приспособление для транспортировки велосипеда.

Некоторые производители комплектуют сцепное устройство не полностью – отсутствуют провода, розетка или шар.

Советы по эксплуатации

Чтобы ТСУ служило долго и безопасно, следует придерживаться следующих правил:

1. Шар должен быть всегда чистым. Можно использовать съемный вариант с допустимой нагрузкой 1,5 т.
2. Если замок не сделан для сухого трения, применяют графитную смазку.
3. Существуют специальные защитные колпаки для стационарных устройств сцепления.
4. Не следует двигаться по покрытию без асфальта быстрее 25-35 км/ч.
5. Во избежания ДТП нельзя эксплуатировать шар с истертой более чем на 1 мм поверхностью.
6. Динамометрическим ключом необходимо подтягивать соединения через каждые 1 тыс. км пробега.

Центрируя и укрепляя положение фаркопа на автомобиле, не делайте дополнительных отверстий, которые ослабляют прочность конструкции.

Категории товаров, которые вам могут быть интересны на основании статьи «Установка фаркопа на Рено Дастер своими руками»:

Чертежи для двух вариантов сразу

Самодельный фаркоп на Рено Дастер прикручивается к лонжеронам. Расстояние между лонжеронами равно 890 мм. Длина балки будет меньше этих цифр – всё зависит от толщины кронштейнов.

Сам фаркоп

Боковой кронштейн

Дистанционная втулка

Расстояние от центра шара до отверстия в лонжероне равно 303 мм. Если шар по диаметру будет меньше 50-ти мм, расстояние можно уменьшить.

При изготовлении всех деталей следуйте чертежам. На них не показаны уголки, которые вваривают:

• Между балкой и кронштейнами;
• Между элементами крепления стержня (вариант 2);
• На балку в середине наваривается пластина, и главный элемент крепления присоединяют к ней.

В общем, готовый фаркоп выглядит сложнее, чем показано на чертеже. Чем больше пластин, тем прочнее будет конструкция.

Пара слов о технологии

Втулку с последнего чертежа изготовляют на токарном станке. Но можно не тратить металл зря, а изготовить трубку длиной 53 мм, на которую наваривается шайба. Как выглядит результат, показано на фото.

Дистанционная втулка, простая технология

Не думайте, что втулки нужно окрашивать – они находятся внутри кузова.

Самодельный фаркоп на Рено Дастер выдерживает 900-килограммовые прицепы. А согласно регламенту, максимумом считается 725 кг (если прицеп без тормозов).

Техника монтажа

• Зажимать гайки М10 нужно на последнем этапе. При этом прилагают усилие 40-50 Н*м;
• Для 4WD: когда зажимают крепёжные гайки, сам фаркоп надо тянуть назад;
• Винты М10 должны быть смазаны циатимом или литолом.

Подробно о подключении электрики фаркопа к автомобилю в материале: подключение электрики (электропроводки) фаркопа на Рено Дастер и схема розетки.
