Снять фару Лада Калина без снятия бампера

Вчера поливало как из ведра. Утром обнаружил запотевшее и отклеившееся стекло правой фары. Очевидно, его уже переклеивали до меня.

К сожалению, на Калине снять фары без снятия бампера ничего не сломав не получится вообще никак. Поэтому я решил снимать и чистить обе фары, раз уж пошла пьянка с бампером. Изношенные стёкла (мелкие точки и сколы по всей поверхности) заменил.

Бампер я пытался надеть на машину в одиночку больше двух часов. Потом кое-как поставили с другом за полчаса. Проблема в том, что на вторую сторону он никак не натягивается, хоть усрись. Так что снимайте его только в крайнем случае. Но если уж пришлось, то попробуйте так: наденьте с одной стороны, помощник пусть прижимает в центре, а сами тяните вторую сторону, и если чуть-чуть не хватает и бампер никак не садится на подкрылок, то лучше подогнуть отвёрткой сам подкрылок, нежели пытаться натянуть бампер.

Многие автовладельцы задумывались об устройстве и конструкции фары Лада Калина. На самом деле, конструктивные особенности этого элемента довольно просты. С 2004 года на Калину устанавливаются фары типа моноблок.

Видео о замене стекла фары на Лада Калина. В процессе происходит полный разбор фары:

Замена стекол фар на Калине

Видео материал расскажет о том, как заменить стекло фары, о конструктивных особенностях, а также этапах демонтажа элемента.

Разборка фары

Видео сюжет расскажет о том, как разобрать фару, особенностях и элементах устройства

Конструкция фары на Лада Калина

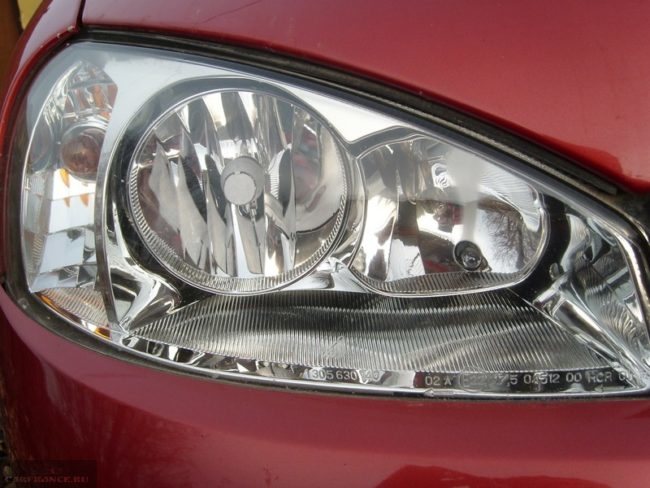

Блок фара установленная на автомобиле

Как и у большинства автомобилей нового поколения на моделях ВАЗ 1117-1119 установлены блок-фары простой конструкции. Рассмотрим, какие элементы входят в состав этого узла:

Наружное стекло, которое обеспечивает защиту лампочек и не попадание воды и грязи внутрь.
Пластиковый корпус, к которому крепятся все основные элементы.
Резиновый уплотнитель между стеклом и корпусом обеспечивает хорошую водо- и грязенепроницаемость.
Лампы для сигнализирования поворотов, а также ближний и дальний свет.
Внутри корпуса установлен пластиковый отражатель, который имеет зеркальную поверхность и отбивает свет лампочек.

Снятие фары Лада Калина

замена ламп ближнего света на лада калина

Читайте также:

Как заменить щетки на стартере ВАЗ 2108, 2109, 21099?

Как разобрать фару от Приоры. (в помощь ПРИОРОВОДОМ)

Выводы

Устройство и ремонт фары Лады Калины довольно прост и демонтаж-монтаж элемента не займет много времени. Конечно, при разрушении корпуса потребуется замена всего элемента. Как показывает опыт, при обрыве крепежных элементов, так называемых «ухи» фара не меняется, а поврежденная часть просто «паяется». Это намного дешевле, чем менять целый элемент.

Фары Гранты и Калины считаются неразборными. Если на стекле появилась трещина, блок-фару меняют в сборе. Однако, при большом желании разобрать ее все таки возможно. Рассмотрим, как своими руками снять стекло и маску фары. Процесс показан на примере блок-фары Lada Granta. На фаре Lada Kalina 2 все действия выполняются аналогичным образом.

Снять фару калина

Как устроены осветительные приборы Калины

Вне зависимости от типа, фары на Калине имеют одинаковое устройство. В каждом светильнике есть три секции для ламп с разным светом:

дальний;
ближний;
габаритный (он же поворотный).

Для активации ближнего света нужны свои лампы, а при переходе на дальний работают сразу оба блока с мощностью 55 Вт. Чтобы световая волна была более сильной, производители используют специальные рассеиватели, прозрачные по центру в каждой секции. Блок габаритных огней и указателей поворота отличается по цвету (оранжевый) и мощности – лампочки дают всего 20 Вт.

Для того чтобы отрегулировать свет, необходимо использовать корректор на электромеханическом приводе. Чтобы им воспользоваться, придется разобрать фару полностью. Корректор представляет собой устройство на панели приборов, связанное с электромеханическим приводом. За счет него провода источника освещения соединяются.

Как снять фару на Ладе Калина традиционным способом

Традиционным называют способ демонтажа фары вместе с бампером. Если вы снимете эту часть кузова, получите доступ ко всем винтам, нижним и верхним. Инструкция по демонтажу следующая:

Начинается работа со снятия бампера. Крестовой отверткой выкрутите винты, фиксирующие подкрылки. Всего их 4.
Уберите еще по одному саморезу слева и справа.
Выкрутите винты, крепящие бампер. Они находятся снизу.
Уберите решетку радиатора. Перед вами откроется еще несколько винтов, фиксирующих бампер.
Снимите номерной знак и демонтируйте решетку из пластика, к которой он крепился. Для этого вам придется выкрутить два болта и с силой вытянуть ее. Эта обрешетка крепится фиксаторами.
В зоне под номерным знаком выкрутите еще два шурупа.
Возьмитесь за бампер по краям и сорвите с защелок, резким и сильным движением. Вес бампера невелик, поэтому помощника привлекать не нужно – вы справитесь сами, важно лишь тянуть его ровно, без перекосов.
После того как бампер снят, вы сможете получить доступ к винтам, которые крепят фары. Для этого снимите нижнюю балку бампера.
Выкрутите винты снизу, крепящие световой блок. Если вы их не обнаружите сразу, необходимо отогнуть балку. Для удаления финтов вам понадобится трещотка с головкой № 8.
Сверху блок фары также крепится двумя болтами. Один удаляется при помощи отвертки, а второй выкручивается трещоткой.
Теперь вам нужно отсоединить штекеры питания, предварительно отогнув защелку.
Извлечь фару, не повредив ее, можно лишь двумя руками.

Если вы делали разборку для регулировки фары, то отключать штекеры питания не нужно. Они помогают изменить интенсивность световых пучков и их высоту.

После разборки до этого этапа, вы можете сразу приступать к регулировке. По завершении настройки вам нужно закрепить фару винтами и провести обратную сборку.

Причины и методы замены световых элементов на Калине

Заменить фару на автомобиле данной модели может понадобиться по ряду причин. Удары в кузов от других водителей или животных, неаккуратная езда по неровной дороге, грубый ремонт деталей под капотом способны нарушить целостность креплений. Световые элементы расшатываются и могут выпасть в самый небезопасный момент на дороге. Фары, которые плохо держаться в пазах, должны быть заменены.

Замена – несложный процесс, если к нему подойти ответственно и без нервов. У опытного мастера данная операция занимает около 3 часов. Но даже если вы никогда прежде не сталкивался с подобной ситуацией, данная инструкция поможет заменить фару без особых проблем.

Читайте также:

Характеристики мотора отопителя ваз 2108 – АвтоТоп

Весь процесс снятия блок-фары Калины можно разделить на 5 основных этапов:

Установка электрокорректора фар Лада Калина

откручивание болтов с защиты картера;
снятие номерного знака (даст возможность добраться до нижней решетки радиатора);
снятие нижней и верхней решеток радиатора;
откручивание переднего бампера (придется извлечь большое количество болтов и саморезов);
снятие усилитель бампера (он мешает демонтировать и поставить обратно фару).

Когда винты, держащие фару сверху и снизу, выкручены, следует демонтировать ее корпус, предварительно аккуратно зажав все провода. Во время ремонта рекомендуется осмотреть внутреннюю часть бампера и металл под ним на предмет следов коррозии. Если такие образования имеются, нужно их зачистить и промазать преобразователем ржавчины.

После проведения указанных операций следует обратная сборка. В процессе нужно следить за положением заднего, переднего, левого и правого осветителя – фара должна становиться в разъем без усилий.

Демонтаж фары без снятия бампера

Более привлекательным способом для автолюбителей является демонтаж фар без снятия бампера. Не каждому хочется откручивать большое количество винтов, чтобы добраться до осветительного прибора. Но нельзя сказать, что этот вариант более простой, вам придется работать в ограниченном пространстве. Быстро поменять фару, вам поможет следующая инструкция:

Чтобы не демонтировать бампер Лады Калина, добираться до фар вам придется из подкапотного пространства. На всякий случай скиньте минусовую клемму с аккумулятора. Затем снимите расширительный бачок с охлаждающей жидкостью со своего места и демонтируйте корпус воздушного фильтра.
Для извлечения заглушки противотуманной фары, вам потребуется отвертка.
Найдите крепеж элемента освещения, выкрутите его. В отверстие, которое открылось после удаления заглушки, просуньте руку.

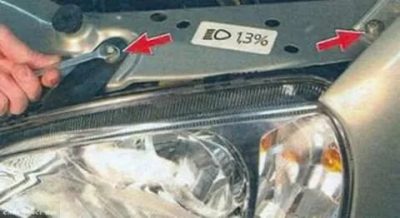

При помощи ключа на 8 демонтируйте болты на верхней части блока фары. Они располагаются неподалеку от радиатора.
На крыле автомобиля располагается винт, который выкручивается крестовой отверткой. Удалите его, чтобы снять фару.
Разверните блок-фонарь, стараясь отодвинуть в сторону двигателя часть, прилегающую к радиатору. Снимите с посадочных мест нижние крепежи.
Короткой головкой отверните нижние болты и выньте их. Теперь вам останется легким движением на себя вынуть фонарь. Старайтесь действовать четко, чтобы не повредить лакокрасочное покрытие крыла и бампера.

Порядок демонтажа фонарей

Следует знать, что система фонаря «Лады Калины 1118» состоит из:

корпуса;
стекол (поликарбоната);
лампы;
светоотражателя;
проводки;
заглушки фонаря;
декоративных вставок (маски).

Что касается простоты демонтажа и последующей замены фонаря на модели 1118, то процесс обычно предусматривает снятие переднего бампера. После него становятся доступны винты сверху и снизу крепежа освещения. После их демонтажа можно сразу же снять блок-фару, не забыв предварительно демонтировать колодки с проводами.

Однако не у всех автолюбителей есть много времени для замены системы освещения или опыт демонтажа бампера. По этой причине более популярным способом является смена фонаря «Калины» без демонтажа бампера.

Для этого вам понадобится использовать:

ключ на 8 и 10;
набор отверток (плоских и крестовидных);
новый компонент системы освещения.

Для того чтобы осуществить регулировку блок-освещения на «Ладе». Вам потребуется выполнить комплекс следующих действий:

Читайте также:

Chevrolet Niva: заменяем масло в двигателе и масляный фильтр

Снять корпус воздушного фильтра, а также устройство с охлаждающей жидкостью.
Убрать заглушку ПТФ, воспользовавшись отверткой.
Вывернуть болт на нижнем крепеже компонента освещения, пользуясь ключом на 10. Просунуть руку в отверстие ПТФ.
Демонтировать болты, находящиеся на верхнем крепеже компонента блок-фонарей. Они располагаются ближе к радиатору. Использовать ключ на 8.
Открутить винт, закрепляющий изделие на крыле авто, используя крестовидную отвертку большого размера.
Развернуть блок-фонарь «Лады Калина» так, чтобы отодвинуть ближнюю к радиатору часть поближе к двигателю авто. Эта мера позволит снять с посадочного места нижние крепежи.
Демонтировать нижние крепежи фары из железа. Для этого вам понадобится вывернуть пару болтов короткой головкой.

Новая Лада: Как снять фару на Ладе Калине 1, 2 — замена противотуманного и заднего фонаря

Снять фонарь авто движением на себя. При этом старайтесь не повредить лакокрасочный слой, так как при демонтаже фонарь будет располагаться максимально близко к бамперу и крылу.

После этого вы сможете установить аналогичное устройство в обратном порядке.

Как снять, поменять и отрегулировать фару Lada Kalina (универсал, хэтчбек): замена и тюнинг лампы

Вне зависимости от автомобиля, эксплуатация транспортного средства должна осуществляться только при работающей оптике. Если фары по каким-то причинам не светят или работают некорректно, автовладелец должен произвести их ремонт перед тем, как выезжать на дорогу. Из этого материала вы сможете узнать, как снять фару на Калине и произвести замену ее стекла, а также источников освещения.

Содержание

[ Раскрыть]

[ Скрыть]

Устройство и особенности оптики на Калине

Перед тем, как произвести разбор передних или задних фонарей или поменять лампочки в оптике Калина универсал, седан или хетчбек, давайте разберемся в ее устройстве:

внешнее стекло, предназначенное для защиты источников освещения и предотвращения попадания в них влаги и пыли;
пластмассовый корпус, на который фиксируются основные компоненты;
прорезиненный уплотнитель между корпуса фары и стеклом используется для обеспечения герметичности конструкции;
источники освещения ближнего и дальнего света, а также поворотные огни;
пластмассовый отражатель, расположенный внутри корпуса, характеризующийся наличием зеркальной поверхности и использующийся для отбивания света ламп.

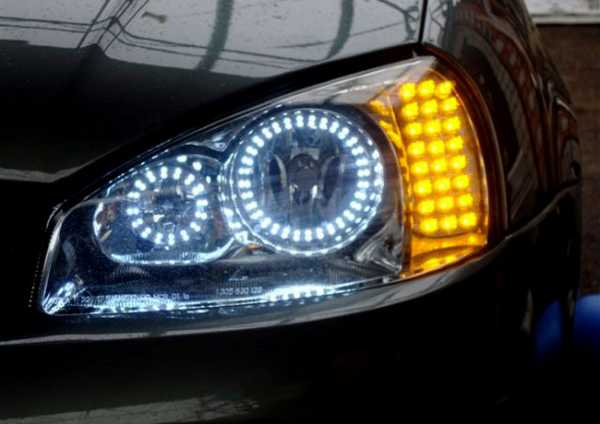

Диодная оптика Калины
Если фонари будут не отрегулированные, это может принести неудобства не только автовладельцу, но и водителям встречных машин. Если владелец авто сможет правильно отрегулировать фары, это позволит оптимально освещать не только дорогу, но и обочину. При этом оптика не будет слепить встречных водителей.

При работе ближнего освещения включаются только соответствующие лампочки. Если же водитель активирует дальний свет, то включаются источники дальнего и ближнего освещения. Непосредственно сама фара для Калины оснащается электромеханическим приводом и ее без проблем можно настроить, используя корректор. Сам корректор установлен на центральной консоли, поэтому регулировка производится из салона. Регулятор подключается к приводу, находящемуся непосредственно в фаре, при помощи проводки (автор видео – канал Лада Калина).

Демонтаж и ремонт оптики

Одной из самых распространенных неисправностей в работе оптики, если не брать во внимание выход из строя источников освещения, является повреждение стекла фары. Если поврежден сам фонарь, то его придется снимать и разбирать, чтобы поменять стекло.

Как разобрать фару и как производится замена лампы стоп-сигнала:

Читайте также:

ПДД: обгон справа. В каком случае разрешен обгон справа? Штрафы и санкции

Для начала нужно открыть багажник и отодвинуть влево источник освещения стоп-сигнала.
На лампу стопового сигнала Калина необходимо нажать и провернуть влево, таким образом, устройство можно будет извлечь из места монтажа. Процедура установки производится в обратной последовательности.
Если же вам нужно заменить стекло, то для этого придется снимать бампер. Для этого нужно выкрутить соответствующие крепления.
После демонтажа бампера необходимо отсоединить все разъемы с проводкой, которые подключены к оптике.
Выполнив эти действия, можно открутить нижние фиксаторы фонаря, для этого воспользуйтесь гаечным ключом. После этого аналогичные действия производятся с верхними болтами, фиксирующими оптику. Когда все винты будут выкручены, саму оптику можно демонтировать.
Следующим этапом будет непосредственно ремонт стекла. Вам нужно вытащить фару на себя и осторожно извлечь прорезиненный уплотнитель. Обычно он фиксируется на фонаре достаточно крепко, поэтому, скорей всего, вам придется использовать канцелярский нож для того, чтобы разрезать резинку.
После того, как корпус фары и стекло будут отсоединены друг от друга, по периметру корпуса следует удалить все остатки клея и уплотнителя. Для этого вам также потребуется воспользоваться канцелярским ножом, а если остатки мелкие, то используйте наждачную бумагу. Удостоверьтесь в том, что поверхность на корпусе чистая и на ней нет следов уплотнителя и грязи.
Перед тем, как установить новое стекло, корпус по периметру установки необходимо будет обработать растворителем. Это позволит обезжирить поверхность, благодаря чему плотность прилегания нового стекла будет максимальной.
Далее, нанесите клей на новый уплотнитель и соедините само стекло с корпусом. Герметичность конструкции должна быть оптимальной, в противном случае может возникнуть проблема запотевания стекол оптики изнутри. Придавите фару с обеих сторон, чтобы линза максимально прочно соединилась с корпусом.
На данном этапе ремонт можно считать завершенным, сборка производится в обратном порядке. При монтаже фонарей их необходимо будет заново отрегулировать.

Lada Kalina: ясный взор

Как и подобает «народному автомобилю», Lada Kalina не слишком трудоемка в обслуживании. Ее владельцу вполне по силам самостоятельно справиться с «азбучными» регламентными процедурами, которые не требуют особой сноровки и специнструмента. Сегодня наш автомеханик расскажет, как по всем правилам поменять перегоревшую лампочку или вкрутить новые свечи зажигания

Блок-фары на Lada Kalina состоят из трех секций: ближнего света, дальнего и габаритного света, указателя поворота. Заменить лампы на Kalina можно, не снимая блок-фару с автомобиля, но для наглядности ход работ показан на демонтированной фаре.

Прежде чем поменять любую из ламп, отсоединяем клемму провода от минусового вывода аккумуляторной батареи.

Замена лампочек поворотников

Поворачиваем патрон указателя поворота против часовой стрелки на 45°…

…и вынимаем его из корпуса блок-фары.

Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона. Устанавливаем новую лампу указателя поворота в обратной последовательности.

Устанавливаем новую лампу указателя поворота в обратной последовательности.

Замена ламп ближнего света

Для замены лампы ближнего света стягиваем защитный резиновый чехол с корпуса блок-фары, потянув за один из трех его лепестков.

Отсоединяем наконечники проводов от выводов лампы.

Выводим пружинный фиксатор из зацепления с двумя крючками… …и отводим от лампы.

Вынимаем лампу из корпуса блок-фары.

Устанавливаем новую лампу ближнего света (Н7) в обратной последовательности.

На заметку

В блок-фарах Lada Kalina установлены галогеновые лампы ближнего света Н7 мощностью 55 Вт и галогеновые лампы дальнего света Н1 такой же мощности. В указателях поворота применяются лампы PY21W оранжевого цвета мощностью 21 Вт. Лампа габаритного света имеет обозначение W5W и мощность 5 Вт.

Меняя «галогенки», не касайтесь пальцами колб, так как жировые пятна приведут к потемнению ламп при нагреве. Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте.

Замена ламп дальнего света

Для замены лампы дальнего света отсоединяем колодку проводов от лампы.

Сжав концы пружинного фиксатора, выводим их из зацепления с крючками и отводим фиксатор от лампы

Вынимаем лампу из корпуса блок-фары. Устанавливаем новую лампу дальнего света (H1) в обратной последовательности.

Для замены лампы габаритного света в блок-фаре снимаем другой защитный резиновый чехол аналогично чехлу лампы ближнего света и вынимаем патрон с лампой

Вынимаем лампу из патрона. Устанавливаем новую лампу габаритного света (W5W) в обратной последовательности.

Если требуется заменить стекло фары, отверткой поддеваем…

…и снимаем шесть пружинных скоб, прижимающих рассеиватель к уплотнителю фары.

Снимаем стекло фары и уплотнитель стекла. Устанавливаем стекло фары в обратной последовательности.

Для снятия фары нажимаем на фиксаторы…

…аккуратно отсоединяем колодки проводов от разъема на корпусе блок-фары и патрона лампы указателя поворота. Снимаем передний бампер.

Крестообразной отверткой отворачиваем винт верхнего крепления блок-фары… …а ключом или головкой «на 8» — еще три болта крепления блок-фары (показаны стрелками) и снимаем ее.

На корпусе правой блок-фары имеется маркировка «RE», на корпусе левой блок-фары — «LE». Устанавливаем фару в обратной последовательности.

Сдвинув в сторону передней части автомобиля боковой указатель поворота…

…вынимаем указатель из отверстия в переднем крыле.

Повернув патрон с лампой против часовой стрелки, вынимаем его из корпуса указателя.

Вынимаем лампу и заменяем ее новой. Устанавливаем боковой указатель поворота в обратной последовательности.
