Каждый современный человек знает пословицу, дарованную нам предками, что сани полезно готовить летом. Однако не всегда получается вовремя проводить некоторые виды ремонтных работ, если вы являетесь владельцем автомобиля. Зачастую само транспортное средство «руководит» таким процессом. Как только что-то застучит, заскрипит, так вы моментально начинаете искать проблему. Точно так же начинают поступать первые весточки о помощи и от вентилятора отопителя на вашем ВАЗ-2108. Догадаться, почему именно в момент наступления первых заморозков приходится чаще всего автовладельцам сталкиваться с такой проблемой, несложно. Просто до этого были жаркие и тёплые деньки, поэтому никто даже не пытался включать печку.

Итак, если мотор печки на вашем ВАЗ-2108 завыл жалостливо и тоскливо, не мешкайте, а приступайте к проведению ремонтных работ. Конечно, многие владельцы «восьмёрки» даже не догадываются, какие действия важно предпринять, чтобы вернуть отличную работоспособность устройству. Чтобы вас не терзать излишними сомнениями, не заставлять проводить время в поиске нужной информации, мы готовы презентовать вам пошаговый алгоритм действий. Если вы будете следовать ему, вы ничуть не хуже заправского мастера сможете провести ремонт, после которого вентилятор печки на вашем ВАЗ 2108 будет безукоризненно работать и успешно конкурировать с новыми устройствами.

Процесс замены вентилятора

Конечно, к любому делу следует подготовиться, только в этих случаях можно рассчитывать на оптимальный результат. Заранее приобретать какие-либо запасные части или непосредственно сам новый моторчик непредусмотрительно, поскольку никто не знает, в чём заключается проблема, почему мотор отопителя на вашем ВАЗ-2108 так завыл. Однако для проведения диагностики его нужно первоначально снять. Вот именно для таких конкретно действий вам потребуется иметь под рукой крестовую отвёртку, головку на 10 и трещоточную рукоятку. Работать мы будем и со стороны моторного отсека, и со стороны салона.

Алгоритм действий

Сначала откройте капот и открутите пять болтов, надёжно фиксирующих пластиковую накладку. Её мы снимаем и откладываем в сторону, чтобы она в процессе выполнения всех последующих действий нам не мешала. Теперь снимите резиновый уплотнитель на капоте, поскольку он препятствует снятию защитного кожуха вентилятора. Как только вы извлечёте и этот кожух, вы сразу же сможете обнаружить сам моторчик. Несложно рассмотреть, что он прикручен двумя болтами. Вооружитесь заранее подготовленной отвёрткой и выкрутите эти болты.

После этого предлагаем вам переместиться в салон автомобиля и настроиться на продолжение работ в неудобной позе. Очень важно отсоединить выводы проводов питания. Под панелью приборов вы найдёте штекер плюсового провода, отключите его. Следующим шагом должно стать отсоединение минусового провода. Однако он дополнительно крепится гайкой, расположенной в недоступном месте. По этой причине постарайтесь первоначально нащупать её, а потом, приноровившись, открутить её при помощи головки и трещотки. Как только вы отсоедините провода, пропихните их по направлению к самому мотору. Покиньте салон и снова перейдите к моторному отсеку. Ухватитесь за двигатель двумя руками и осторожно, поворачивая его из стороны в сторону, найдите оптимальное место для его извлечения.

После того как вам удастся извлечь электродвигатель печки, осмотрите его, убедитесь в его целостности, в отсутствии механических повреждений. Если проведённая вами диагностика показала, что мотор печки больше невозможно восстановить, отправляйтесь в магазин, приобретайте новый. Очень не хочется расставаться с некоторой суммой, но иного выхода у вас всё равно нет. Ездить в зимний период без отопителя нельзя не только потому, что отсутствует комфорт, а ещё и по той причине, что такие поездки небезопасны.

Некоторые мастера прилагают усилия переделать вышедший со строя моторчик. Если «полетели» втулки на моторчике печки ВАЗ или УАЗ, многие принимают решение вместо них вставить подшипники. Действительно, воскресить работу вентилятора удаётся, а вот особенно избавиться от шума — нет. Только вам самим принимать решение, приобретать новый или восстанавливать старый, мы в этом вопросе вам не указчики. В любом случае вам предстоит выполнить и действия, направленные на установку нового или восстановленного моторчика назад в моторный отсек. Не переживайте по этому поводу, поскольку вам придётся делать всё то же самое, только в обратной последовательности.

Итак, как вы смогли убедиться, снять, а затем установить новый моторчик на печку вашей «восьмёрки» не является труднодостижимой задачей. Вполне достаточно вдумчиво ознакомиться с предложенным нами алгоритмом и безукоризненно выполнить все действия.

Как пошагово снять моторчик печки на ВАЗ-2109

Не работает вентилятор печки газель бизнес

Многие владельцы ВАЗ-2109 и других отечественных автомобилей сталкивались с ситуацией, когда включение печки сопровождалось пронзительным визжащим звуком или неприятным скрипом. Для их устранения можно, конечно, воспользоваться смазкой, но, как показывает практика, надолго такого устранения проблемы не хватает, и через некоторое время неприятные звуки появляются вновь. В этом случае поможет только замена вентилятора, точнее всего, моторчика отопителя. У автолюбителей, которые решили впервые самостоятельно снять моторчик печки на автомобиле ВАЗ-2109, после поднятия капота сразу появляется вопрос: как его можно снять и вытянуть из этого места? На самом деле все гораздо проще, чем кажется на первый взгляд, но повозиться с полчаса придется. Для того чтобы снять мотор печки, понадобится крестовая отвертка, головка на 10 и ручка с трещоткой. Далее все пошагово:

1. В первую очередь нужно открыть капот, найти место, в котором находится печка, и открутить 5 болтов пластиковой накладки. После откручивания – снять и положить возле автомобиля. Чтобы не искать в процессе сборки новые болтики, вместо потерянных в процессе демонтажа, желательно изначально подготовить для них небольшую коробочку.
2. Следующим шагом необходимо аккуратно снять резиновую уплотнительную прокладку капота, так как она будет мешать снятию защитного кожуха, под которым расположен моторчик отопителя ВАЗ-2109. После выполнения этих действий доступ к моторчику будет полностью открыт.
3. Дальше нужно открутить два болта, на которых держится мотор отопителя. Они расположены по бокам от него. Их также нужно положить в надежное место.
4. Теперь переходим к более сложному. На ВАЗ-2109 проводка, идущая к отопителю, припаяна напрямую, а с другой стороны соединена с общей проводкой, находящейся в салоне автомобиля. Поэтому придется немного повозиться. Нужно найти штекер плюсового провода и отключить его. Он находится в салоне под панелью со стороны водителя.
5. Переходим к поиску минусового провода. Его расположение также находится под панелью с водительской стороны, но есть определенная проблема, так как он зафиксирован гайкой. Поэтому нужно нащупать ее рукой и при помощи головки на 10 и трещотки открутить. Провода можно сразу просунуть наружу, не выходя из салона, через уплотнительную резинку в кузове.
6. Возвращаемся к моторчику печки и пробуем вытащить его из посадочного места, меняя угол. Находим наиболее приемлемое положение и аккуратно передвигаем его в правую сторону по ходу движения автомобиля почти до упора.
7. Когда моторчик окажется в месте максимального расширения подкапотного пространства, окончательно вытягиваем его из кузова автомобиля.
8. После того как моторчик печки оказался в надежных руках, поддеваем отверткой уплотнитель кожуха и разъединяем его на части.
9. Освобождаем скобы крепления и снимаем крышку с моторчика и достаем его вместе с колесом.

Чтобы не нарушить балансировку, нежелательно снимать колесо с вала мотора.

Сборка и замена моторчика печки производится в обратной последовательности. Не нужно пытаться отремонтировать моторчик или пробовать заменить его чем-то другим, это может привести к выходу из строя всей отопительной системы «девятки». В крайнем случае можно установить деталь от другой, похожей модели автомобиля, но лучше все-таки приобрести новый прибор.

Что такое вентилятор печки

Автомобильный отопитель, который в народе называют печкой, предназначен для выполнения простой и одновременно важной функции — обогрева салона. Кроме этого, устройство помогает устранять запотевание стёкол в холодную и сырую погоду. При нормальной работе системы отопления в салоне «девятки» должна поддерживаться температура +20 ˚С при тех же показателях за бортом, но только со знаком минус. В ногах при максимальном режиме обогрева значение должно поддерживаться на уровне +25 ˚С. Одним из важных узлов печки, помимо радиатора, является вентилятор. Назначение этого устройства, его неисправности и ремонт следует рассмотреть более детально.

Назначение устройства

Назначение моторчика заключается в повышении эффективности системы отопления и циркуляции воздуха в салоне автомобиля. Его работа основывается на заборе воздуха снаружи и его последующей подаче в салон через радиатор. В результате прохождения воздушного потока через теплообменник воздух в салон попадает уже прогретым.

Схема работы отопителя: а — ВАЗ 2108; б — ВАЗ -2108–01: 1- рабочее колесо вентилятора; 2 — воздуховод обогрева ветрового стекла; 3 — заслонка обогрева ветрового стекла; 4 — заслонка обогрева ног водителя; 5 — заслонка центрального сопла; 6 — центральное сопло; 7- радиатор; 8 — заслонка управления отопителем; 9 — окно обогрева ног водителя; 10 — воздуховод внутренней вентиляции

Где расположен моторчик на ВАЗ 2108/09

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом, что кардинально отличается от конструкции отопителя классических «Жигулей», у которых вентилятор установлен в салоне. Узел представляет собой электродвигатель с насаженной на него крыльчаткой, посредством которой воздух нагнетается в салон.

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом

Схема подключения

Для облегчения поиска возможных неисправностей с вентилятором иногда может требоваться схема монтажа, основными составляющими которой являются:

• монтажный блок предохранителей;
• замок зажигания;
• дополнительный резистор;
• электродвигатель вентилятора;
• переключатель режимов работы.

Схема подключения моторчика печки состоит из монтажного блока предохранителей, замка зажигания, дополнительного резистора, электродвигателя вентилятора, переключателя режимов работы

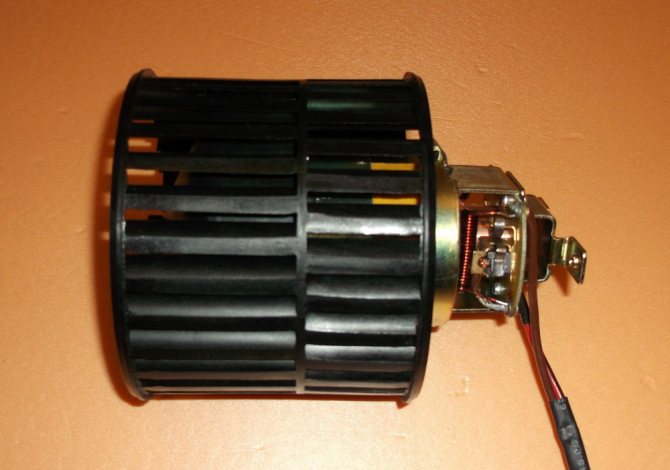

Вентилятор отопителя (мотор печки) ВАЗ 2108 с крыльчаткой 45.3730

Уважаемые покупатели, во избежание ошибок при отправке вентилятора отопителя в сборе, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.
До «десятки» все модели ВАЗ оборудовались «печкой», предусматривающей установку радиатора отопления внутри салона. При этом он размещался со стороны пассажира в очень неудобном для ремонта и замены месте. Чтобы добраться до него, нужно было разбирать половину салона. Регулирование подачи теплого воздуха в салон осуществляется посредством специального крана, приводимого в действие тросом, идущим от рычага на панели управления

Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения — 14 А.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя — можно нарушить балансировку.

Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора .

Конструктивно вентилятор отопителя представляет из себя электродвигатель, на котором закреплен вентилятор (с крыльчаткой на подшипнике), предназначен для применения в системе отопителя автомобиля с бортовым напряжением 12 В, для нагнетания горячего воздуха.

Основные технические характеристики:

Номинальное напряжение питания, В – 12;

Номинальная мощность, Вт – 90;

Максимальный ток, А – 14;

Номинальная частота вращения, мин-1 – 4 100.

Температура, °С – от минус 40 до +125

Относительная влажность воздуха при температуре +40°С, % не более – 95

Атмосферное давление, мм рт. ст. – от 630 до 800.

Другие артикулы товара и его аналогов в каталогах: 210808101078; 45.3730.

ВАЗ-21080, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2113, ВАЗ-2114, ВАЗ-2115, ВАЗ-2120, ИЖ-2126, УАЗ-3160.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как выявить неполадку электродвигателя отопителя в сборе (вентилятора отопителя) у автомобиля семейства ВАЗ 2108 –2112; 2113 — 2115, ВАЗ -2120 и их модификаций?

Как самостоятельно заменить вентилятор отопителя на автомобиле семейства ВАЗ 2108 –2112; 2113 — 2115, ВАЗ -2120 и их модификаций.

С интернет — Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.
