Как снять и установить панель приборов на Лада Приора
Статья для тех, кто планирует самостоятельно снять и разобрать панель приборов на автомобиле ЛАДА Приора.
В процессе снятия панели приборов возможно придется разрезать хомуты на жгутах проводов. Купите хомутов про запас.
В процессе снятия панели нужно будет разъединять колодки с проводами от различных приборов. Промаркируйте колодки относительно друг друга, чтобы при сборке панели не запутаться.
Для выполнения работ по снятию панели вам потребуются: торцовый ключ на 8, торцовый ключ на 10, набор отверток.
Как снять центральную консоль на Приоре
Как снять центральную консоль в автомобиле лада приора
Причинами для снятия консоли может быть ее повреждение в виде трещин, появление посторонних шумов или стуков под панелью во время движения. А может просто появиться желание установить консоль другого цвета.
Прежде чем приступать к работе, следует заметить, что на Приоре корпус консоли и панель приборов – это одна цельная деталь. Тем не менее на самой консоли снимается независимая декоративная накладка для удобного доступа в полость панели приборов. Саму декоративную панель консоли вместе с тоннелем коробки передач еще называют «бородой».
Поскольку в процессе снятия консоли будет необходимо отсоединять различные электрические контакты, то во избежание короткого замыкания рекомендуется выключить зажигание или отсоединить минусовую клемму с аккумулятора. Для съема консоли понадобятся крестообразная и плоская отвертки. Также не лишним будет подобрать какую-то небольшую коробочку для сбора выкрученных винтиков и прочей мелочи.
Итак, приступим к делу. Прежде всего, необходимо извлечь магнитолу. Если у вас автомобиль со штатной магнитолой, то не следует пытаться ее выковыривать чем-то острым. Для ее снятия впору воспользоваться подручными материалами. В этом могут помочь пластины жесткости со щеток стеклоочистителей ВАЗ. По краям пластин предусмотрены стопорные пазы. На магнитоле под кнопками Scan (с левой стороны) и Tab (с правой) имеются узкие пазы. Вставляем в эти пазы пластины со щеток стеклоочистителей, слегка разводим их в стороны и аккуратно вытаскиваем магнитолу на себя.
Читайте также:
Если установлена обычная, не заводская магнитола, то с ее съемом все намного проще. Достаточно поддеть маленькой отверткой рамку магнитолы, и весь узел легко извлекается. Бывает, что для снятия самой рамки магнитолы необходимы специальные ключи.
После извлечения магнитолы следует снять кнопку обогрева заднего зеркала. Кнопка аккуратно поддевается отверткой и извлекается наружу, и от нее отсоединяется фишка с проводами. После необходимо снять пепельницу. Из нее извлекается пластмассовая вставка и, слегка потянув наружу, достается сам корпус пепельницы. Затем со штифтов снимается крышка бардачка.
Затем выкручиваются четыре винта: два расположены под уже снятой пепельницей и два – чуть ниже бардачка. Чтобы подобраться к винтам, расположенным под пепельницей, необходимо предварительно снять декоративную панель с подстаканником, расположенную на рычаге переключения передач. Для этого тонкой отверткой поддевается и снимается дерматиновый чехол с рычага коробки, отвинчивается крепление самой панели, или, как его еще называют, накладка тоннеля. После этого открывается доступ к нижним винтам крепления консоли. Для удобства все выкрученные винты складываем в заранее приготовленную коробочку или баночку.
При откручивании винтов крепления консоли рекомендуется использовать намагниченную отвертку. Это позволит не растерять винты в процессе разборки и сборки панели. Бывает, что под крепежными винтами ставятся шайбы, которые также следует аккуратно и внимательно собирать в баночку для мелочовки.
Далее снимается верхняя панель кнопок с отсоединением фишек с проводами. Отсоединяются фишки от кнопок стеклоподъемника, обогрева стекол и кнопки включения аварийной сигнализации. После отсоединения этой панели кнопок откручиваются еще два винта, расположенные чуть глубже в освободившейся нише. Рекомендуется все отсоединенные фишки помечать путем наклеивания на них самоклеящейся бумаги и подписывать, к какой кнопке или регулятору соответствует соединение.
После освобождения всех крепежных винтов следует аккуратно, без резких движений потянуть панель консоли на себя. Она должна сняться без особых усилий. После снятия консоли с нее нужно отсоединить блок управления печкой салона. Он отсоединяется путем откручивания четырех винтов на обратной стороне консоли. После этого можно считать консоль снятой.
Как видно, ничего сложного в этом процессе нет. Главное, сохранять терпение и аккуратно обращаться с деталями консоли при поддевании их отверткой, иначе можно оставить заусенцы на краях пластмассовых деталей. Если вы снимаете консоль впервые, то не все получится сразу. В следующий раз все будет гораздо легче.
Пошаговая инструкция
1. Устанавливаем руль в нижнее положение.
-
Читайте также:
2. Далее нам нужно демонтировать накладку панели приборов. Закреплена она четырех винтах под крестовую отвертку.

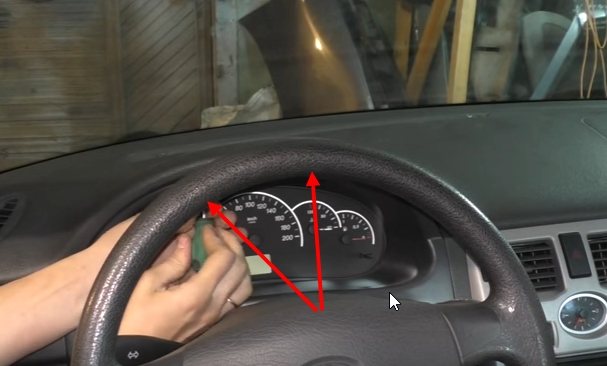

Отворачиваем 2 винта сверху.
Для того чтобы добраться до нижних винтов крепления нужно снять пластик снизу руля.
Для снятия поворачиваем три фиксатора против часовой стрелки на пол оборота.
После поворота фиксаторов сверху поддеваем пластик рукой и снимаем.
3.Отворачиваем 2 нижних винта крепления накладки панели приборов.
4. Двумя руками снимаем накладку. Начинаем с верха.
Будьте осторожны и не поломайте защелки.
-
Читайте также:
5. Отворачиваем 2 винта крепежа приборной панели под крестовую отвертку.
6. После отворачивания винтов вытягиваем немного на себя приборную панель.
7. Далее нужно снять разъем который идет к приборной панели. Разъем идет с хитрым фиксатором.
Нажимаем на фиксатор в указанном месте ниже плоской отверткой.
После того как нажали отводим фиксатор отверткой назад. На фиксаторе есть прилив за который зацепляется отвертка и можно фиксатор отвести назад.
После того как отвели фиксатор разъем легко вынимается с панели приборов от руки.
8. Снимаем панель приборов и выполняем необходимые операции, например производим замену ламп подсветки панели.
9. Сборку выполняем в обратном порядке.
Видео урок
Замена лампочек в приборной панели на Ладе Приора: какие стоят,
Ездить без подсветки панели приборов, конечно, можно, но в темное время суток это не только неудобно, но и небезопасно. С другой стороны, замена такой вещи, как маленькая лампа подсветки приборной панели, на СТО стоит неоправданно дорого. А если произвести этот мелкий ремонт самостоятельно, потратившись лишь на новые лампочки? Почему бы и нет? В этой статье я расскажу о самостоятельной замене лампочек в приборной панели автомобиля Приора.
-
Читайте также:
За что отвечают лампы подсветки
Казалось бы, вопрос глупый. Естественно, за подсветку. Тем не менее немного отвлечемся от замены ламп и выясним, за освещение чего именно отвечают данные лампы. Взгляни на стандартную приборную панель (ПП) Лады Приора.
Панель Приоры
На ней имеется 4 прибора со стрелками (поз. 1, 5, 9, 10), ЖК-дисплей бортового компьютера 19 и множество вспомогательных световых индикаторов. Так вот, лампочки, о которых мы говорим и которые собираемся менять, отвечают за подсветку только стрелочных приборов и дисплея. Все остальное подсвечивается отдельными SMD светодиодами, расположенными на плате. На фото ниже некоторые из них я отметил красными стрелками. Черные стрелки указывают на места установки ламп подсветки приборов и дисплея.
Фрагмент электронной платы ПП автомобиля Приора
К чему я веду? К тому, что прежде чем разносить приборную панель своей Приоры, убедись, что замена ламп подсветки действительно необходима. Если, к примеру, у тебя не светятся индикаторы поворотников или аварийный датчик давления масла, то проблема совсем в другом, и решить ее сможет лишь квалифицированный электронщик, умеющий работать с электронными схемами и SMD компонентами.
Снятие и установка панели приборов автомобиля Лада Приора
Вам потребуются: торцовые ключи «на 8», «на 10», отвертки с плоским и крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите рулевое колесо.
3. Снимите облицовку рулевой колонки.
4. Снимите подрулевые переключатели.
5. Снимите облицовки тоннеля пола.
6. Снимите комбинацию приборов.
Выверните справа и слева винты крепления центральной консоли панели приборов.
Поддеваем отверткой и снимаем справа и слева сопла обогрева боковых стекол.
Торцовым ключом «на 10» отверните две гайки верхнего крепления панели приборов слева и справа
Поверните три фиксатора и снимите крышку блока предохранителей и реле
Выверните четыре винта крепления усилителя панели приборов
Выверните слева снизу и справа снизу два винта крепления панели приборов.
Выверните винт крепления панели приборов слева от рулевой колонки
Выверните винт крепления, находящийся справа под панелью приборов
Ключом «на 8» выверните болт крепления «массовых» проводов панели приборов к кронштейну кузова
Сдвиньте вправо фиксаторы колодок проводов панели приборов
Отсоедините три колодки жгута от колодок, установленных на кронштейне
Разъедините колодку жгута проводов выключателя (замка) зажигания.
Отсоедините колодки жгута проводов от электроусилителя рулевого управления
Ключом «на 10» отверните гайку крепления «массового» провода жгута панели приборов от кронштейна электронных блоков
Снятие и установка панели приборов автомобиля Лада Приора
Вам потребуются: торцовые ключи «на 8», «на 10», отвертки с плоским и крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите рулевое колесо.
3. Снимите облицовку рулевой колонки.
4. Снимите подрулевые переключатели.
5. Снимите облицовки тоннеля пола.
6. Снимите комбинацию приборов.
Выверните справа и слева винты крепления центральной консоли панели приборов.
Поддеваем отверткой и снимаем справа и слева сопла обогрева боковых стекол.
Торцовым ключом «на 10» отверните две гайки верхнего крепления панели приборов слева и справа
Поверните три фиксатора и снимите крышку блока предохранителей и реле
Выверните четыре винта крепления усилителя панели приборов
Выверните слева снизу и справа снизу два винта крепления панели приборов.
Выверните винт крепления панели приборов слева от рулевой колонки
Выверните винт крепления, находящийся справа под панелью приборов
Ключом «на 8» выверните болт крепления «массовых» проводов панели приборов к кронштейну кузова
Сдвиньте вправо фиксаторы колодок проводов панели приборов
Отсоедините три колодки жгута от колодок, установленных на кронштейне
Разъедините колодку жгута проводов выключателя (замка) зажигания.
Отсоедините колодки жгута проводов от электроусилителя рулевого управления
Ключом «на 10» отверните гайку крепления «массового» провода жгута панели приборов от кронштейна электронных блоков
Сдвиньте фиксатор колодки
Отсоедините жгут панели приборов от жгута системы зажигания
Отсоедините колодку жгута панели приборов от блока управления электропакетом.
Отсоедините колодку жгута панели приборов от блока управления подушкой безопасности
Снимите панель приборов и извлеките ее из салона
Установите панель приборов в порядке, обратном снятию.
Как снять центральную консоль (накладку панели) Лада Приора
Интерьер Приоры 2 (после последнего рестайлинга) существенно отличается от прошлой версии автомобиля. В салоне теперь установлена более стильная панель (торпедо) с возможностью установки современной мультимедийной системы. Если вы будете заниматься самостоятельными доработками или ремонтом своей машины, то вам пригодится инструкция по снятию центральной облицовки (вместе с тоннелем ее также называют «борода»).
Пластиковая центральная консоль крепится к панели (торпедо) 6 винтами. Чтобы получить доступ к нижним двум винтам крепления придется снять накладку тоннеля:
- Вывернуть 2 винта под блоком управления отопителем и кондиционером;
- Снять чехол ручки КПП, поддев его плоской отверткой, и вывернуть 3 винта под чехлом;
- Вывернуть 2 нижних винта крепления центральной консоли .
винты крепления накладки тоннеля лада приора винты крепления накладки тоннеля лада приора нижние винты крепления центральной консоли лада приора
Чтобы вывернуть оставшиеся четыре винта крепления центральной консоли следует:
- Снять верхний блок кнопок и заглушку, поддевая их плоской отверткой или пластиковой лопаткой;
- Вывернуть 2 верхних винта крепления консоли;
- Вывернуть 2 средних винта крепления консоли .
заглушки центральной консоли лада приора верхние винты крепления центральной консоли лада приора средние винты крепления центральной консоли лада приора
Осталось потянуть центральную консоль на себя и отсоединить сзади колодки с проводами. Установка пластиковой накладки производится в обратном порядке. Процесс также показан на видео:
Напомним, после снятия центральной консоли ее можно обтянуть виниловой пленкой .
Детали салона Лада Приора, Lada Priora
Снятие панели приборов
Работу проводим для замены панели приборов, жгута проводов панели и элементов системы отопления и вентиляции. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем подрулевые пере- ключатели (см. «Снятие подрулевых переключателей, соединителя переключателей и барабанного устройства спирального кабеля»). Снимаем крышку блока предохранителей (см. «Замена предохранителей и реле»). Отсоединяем колодки проводов от выключателя зажигания (см. «Снятие выключателя зажигания, замена контактной группы и катушки иммобилайзера»). Отсоединяем колодки проводов от блока управления электроусилителем руля (см. «Снятие рулевой колонки»). Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»). Преодолевая сопротивление пластмассовых защелок…
…снимаем обивку левой передней стойки. Аналогично снимаем обивку правой передней стойки.
Лезвием шлицевой отвертки, подложив под него мягкий материал, поддеваем сопло обдува стекла левой двери. Аналогично снимаем сопло обдува с правой стороны.
Головкой «на 10» отворачиваем гайку верхнего крепления панели приборов, расположенную в полости под соплом обдува стекла двери. Аналогично отворачиваем гайку с правой стороны.
Головкой «на 10» отворачиваем болт крепления наконечников проводов «массы» панели приборов.
Отсоединяем колодки проводов жгута панели приборов от колодок жгутов проводов, расположенных на кронштейне, над монтажным блоком предохранителей…
…и колодку проводов, расположенную на правом торце кронштейна.
Отсоединяем колодку жгута проводов управления двигателем от колодки жгута проводов панели приборов…
…и головкой «на 10» отворачиваем гайку крепления наконечника провода «массы». Отсоединяем среднюю колодку жгута проводов панели приборов от блока управления электропакетом, (см. «Снятие контроллера системы дистанционного управления электропакетом»).
