Принцип работы четырехтактной силовой установки

Понять, почему важно правильно подключать высоковольтные провода можно, если вы изучите принцип работы силовой установки. Карбюратор или инжектор ВАЗ-2109 работают примерно по одному принципу, так как обе силовые установки являются четырехтактными.

1. Сначала объем цилиндра наполняется топливной смесью и отработанными газами. Этот процесс называется «впуск».
2. Затем двигатель переходит к сжатию. При нем клапана закрыты, а коленвал и шатун двигают поршень вверх. Смесь из топлива и воздуха переносится в камеру сгорания.
3. На этапе расширения включается в работу зажигание, появляется искра. Она воспламеняет топливную смесь, благодаря чему образуются газы. Они давят на поршень, из-за чего он двигается вниз. Через шатун это усилие передается на коленчатый вал.
4. Завершает процесс «выпуск» отработанных газов через выхлопную систему.

Чтобы работал двигатель плавно и без рывков, процессы должны проходить в определенном порядке. Это, в первую очередь, касается порядка включения в работу цилиндров.

Порядок работы цилиндров в рядном 4 цилиндровом двигателе

СДЕЛАЙ САМ! Регулировка холостого хода и зажигания на дороге!

https://youtube.com/watch?v=TZJL2savRek

Порядок работы рядного 4 цилиндрового двигателя

Порядок работы 4 цилиндрового двигателя обозначается как Х―Х―Х―Х где Х ― номера цилиндров. Это обозначение показывает последовательность чередования тактов цикла в цилиндрах.

Порядок работы цилиндров зависит от углов между кривошипами коленчатого вала, от конструкции механизма газораспределения, и системы зажигания бензинового силового агрегата. У дизельного место системы зажигания в этой последовательности занимает ТНВД.

Для управления автомобилем это знать, конечно, необязательно.

Порядок работы цилиндров необходимо знать, регулируя зазоры клапанов, меняя ремень ГРМ либо выставляя зажигание. Да и при замене проводов высокого напряжения понятие порядка рабочих тактов не будет лишним.

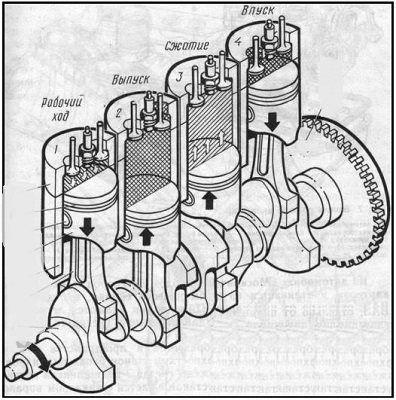

Рабочий цикл

В зависимости от числа тактов, составляющих рабочей цикл, ДВС делятся на двухтактные и четырехтактные. Двухтактные двигатели не ставят на современные автомобили, они используются лишь на мотоциклах и в качестве пускателей тракторных силовых агрегатов. Цикл четырехтактного бензинового двигателя внутреннего сгорания включает в себя следующие такты:

1. Впуск ― выпускной клапан закрыт, впускной открыт, поршень движется вниз, производится всасывание воздушно-топливной смеси.
2. Сжатие ― все клапаны закрыты поршень движется вверх, сжимая воздушно-топливную смесь.
3. Рабочий ход ― клапаны остаются закрыты, по окончании предыдущего такта искра поджигает сжатую смесь. Поршень под действием давления газов, сгоревшей смеси, идет вниз вращая коленвал.
4. Выпуск ― по окончании предыдущего такта открывается выпускной клапан. Поршень, толкаемый коленвалом, движется вверх и вытесняет продукты горения в выхлопной коллектор.

Цикл дизеля отличается тем что при впуске всасывается только воздух. Топливо же впрыскивается под давлением после сжатия воздуха, а воспламенение происходит от контакта дизеля с разогретым от сжатия воздухом.

Нумерация

Нумерация цилиндров рядного двигателя начинается с наиболее удаленного от коробки перемены передач. Иными словами, со стороны ремня ГРМ либо цепи.

Очередность работы

У коленвала рядного 4-х цилиндрового ДВС кривошипы первого и последнего цилиндра располагаются под углом 180° друг к другу. И под углом 90° к кривошипам средних цилиндров. Поэтому для обеспечения оптимального угла приложения движущих сил к кривошипам такого коленвала, порядок работы цилиндров бывает 1―3―4―2, как у вазовских и москвичевских ДВС либо 1―2―4―3, как у газовских моторов.

Чередование тактов 1-3-4-2

Угадать порядок работы цилиндров двигателя по внешнем признакам нельзя. Об этом следует читать в мануалах производителя. Порядок работы цилиндров двигателя проще всего узнать в инструкции по ремонту вашей машины.

Кривошипно-шатунный механизм

• Маховик поддерживает инерцию коленвала для вывода поршней из верхних или нижних крайних положений, а также для более равномерного его вращения.
• Коленчатый вал преобразует линейное движение поршней во вращение и передает его через механизм сцепления на первичный вал КПП.
• Шатун передает усилие, прикладываемое к поршню на коленчатый вал.
• Поршневой палец создает шарнирное соединение шатуна с поршнем. Изготавливается из легированной высокоуглеродистой стали с цементацией поверхности. По сути является толстостенной трубкой со шлифованной наружной поверхностью. Бывает двух видов: плавающий или закрепленный. Плавающие свободно перемещаются в бобышках поршней и во втулке, запрессованной в головку шатуна. Не выпадает палец из этой конструкции благодаря стопорным кольцам, устанавливающимся в пазы бобышек. Закрепленные удерживаются в головке шатуна за счет горячей посадки, а в бобышках вращаются свободно.

Принцип работы двигателя

Общие сведения о системе зажигания «Девятки»

Система зажигания в 21099 инжектор или карбюратор являет собой совокупность множества компонентов и механизмов, взаимосвязанных друг с другом. Основное назначение СЗ заключается в производстве электрического разряда, который впоследствии используется для возгорания топливо-воздушной смеси в цилиндрах мотора. Одним из основных параметров СЗ считается момент появления этого разряда, то есть искры, поскольку именно этот параметр определяет правильность работы силового агрегата.

Какие элементы включает в себя электросхема СЗ:

1. Катушка или модуль. Это устройство обрадует высоковольтных разряда и осуществляет его передачу на свечи по высоковольтным кабелям.
2. Свечи. Данные устройства используются для передачи высоковольтного импульса в цилиндры силового агрегата, где находится топливо-воздушная смесь. Свечи со временем могут работать некорректно, причиной тому является износ либо образование нагара на электродах. Такие проблемы могут привести к некорректной работе двигателя в целом, а также трудному его запуску в частности.
3. Высоковольтные провода. Они соединяют распределительный узел со свечами. Работоспособность высоковольтных проводов также важна, поскольку в случае их пробоя водитель также может столкнуться в некорректным функционированием ДВС.
4. Распределительное устройство. Этот узел распределяет высоковольтный разряд по определенным свечам, поскольку цилиндры должна срабатывать в определенном порядке. Одним из основных компонентов распределителя является вакуумный регулятор.
5. Коммутатор.
6. Монтажный блок.
7. Реле зажигания.
8. Выключатель, то есть замок. С его помощью водитель дает команду на запуск мотора (автор видео — Наиль Порошин).

2109 .Зажигание в минусе, делаем как надо, а не по стробоскопу

Схема зажигания Ваз 2109

Схему зажигания Ваз 2109 должен знать каждый его владелец. Не зная этой схему, Вы не сможете завести автомобиль в случае проблем с зажиганием. Тем более, что схем эта элементарно простая. На Ваз 2109 установлена бесконтактная система зажигания. Состоит он из следующих узлов: коммутатор, катушка зажигания, трамблер, датчик Холла, высоковольтные провода и свечи. Задача системы зажигания — своевременная, циклическая подача искры в цилиндры двигателя. Рассмотрим подробно как работает схема заж

Схема зажигания Ваз 2109

игания Ваз 2109: подача питания на систему зажигания осуществляется через реле. Пока ключ не будет в положении зажигания, реле не включится и не подаст питание на схему. Как только ключ повернут система зажигания запитывается. Питание +12В с аккумулятора подается на контакт Б катушки зажигания, 4-й контакт коммутатора. Датчик Холла запитывает сам коммутатор. Обратите внимание, что реле зажигания питается через монтажный блок, и если будет плохой контакт в разъемах Ш1,Ш8 или по какой-то причине окиснет или сгорит дорожка, система зажигания не будет запитана и Ваз 2109 не будет заводиться. Чтобы искра начала формироваться необходимо провернуть коленчатый вал двигателя. Вместе с ним провернется и распределительный вал и датчик Холла подаст импульс на коммутатор. Коммутатор в свою очередь соединит контакт К катушки зажигания с массой, в результате чего на центральном проводе появится искра. Когда бегунок трамблера соединит центральный провод и провод ведущий на конкретный цилиндр двигателя искра проскочит на свече, воспламеняя горючую смесь. Двигатель заведется. Когда необходимо заглушить двигатель, водитель с помощью поворота ключа в замке зажигания выключает реле, которое в свою очередь разбирает питание системы. Коммутатор, катушка зажигани становятся обесточены и перестают работать. Наиболее частые неисправности системы зажигания Ваз 2109: 1) Выход из строя коммутатора. 2) Выход из строя датчика Холла. 3) Плохой контакт бегунка в трамблере. 4) Отсутствие питания системы зажигания Ваз 2109. На Главную.

Схема и устройство двигателя

Общий вид двигателя
Прежде чем приступить к рассмотрению вопроса устройства двигателя и описанию характеристик, необходимо рассмотреть схему устройства узлов и деталей, которые находятся непосредственно в главном силовом агрегате и снаружи.

Схема и устройство двигателя «Самара-2»

Показать расшифровку схемы

1 – шкив привода генератора; 2 – масляный насос; 3 – ремень привода механизма газораспределения; 4 – зубчатый шкив насоса охлаждающей жидкости; 5 – передняя крышка привода механизма газораспределения; 6 – натяжной ролик; 7 – зубчатый шкив распределительного вала; 8 – задняя крышка привода распределительного вала; 9 – сальник распределительного вала; 10 – крышка головки блока цилиндров; 11 – распределительный вал; 12 – передняя крышка подшипников распределительного вала;13 – толкатель; 14 – направляющая втулка клапана; 15 – сетка маслоотделителя системы вентиляции картера; 16 – выпускной клапан; 17 – впускной клапан; 18 – задняя крышка подшипников распределительного вала; 19 – топливный насос; 20 – корпус вспомогательных агрегатов; 21 – датчик-распределитель зажигания; 22 – отводящий патрубок рубашки охлаждения; 23 – головка блока цилиндров; 24 – свеча зажигания; 25 – шланг вентиляции картера; 26 – маховик; 27 – держатель заднего сальника коленчатого вала; 28 – задний сальник коленчатого вала; 29 – блок цилиндров; 30 – поддон картера; 31 – указатель уровня масла (масляный щуп); 32 – коленчатый вал; 33 – поршень; 34 – крышка шатуна; 35 – шатун; 36 – крышка коренного подшипника коленчатого вала; 37 – передний сальник коленчатого вала; 38 – зубчатый шкив коленчатого вала.

Также, стоит посмотреть двигатель ВАЗ-2114 в разрезе:

Поперечный разрез двигателя «Самара»

Показать расшифровку схемы

1 – пробка сливного отверстия поддона картера; 2 – поддон картера; 3 – масляный фильтр; 4 – насос охлаждающей жидкости; 5 – выпускной коллектор; 6 – впускной коллектор; 7 – карбюратор; 8 – топливный насос; 9 – крышка головки блока цилиндров; 10 – крышка подшипников распределительного вала; 11 – распределительный вал; 12 – шланг вентиляции картера; 13 – регулировочная шайба клапана; 14 – толкатель; 15 – сухари клапана; 16 – пружины клапана; 17 – маслосъемный колпачок; 18 – направляющая втулка клапана; 19 – клапан; 20 – головка блока цилиндров; 21 – свеча зажигания; 22 – поршень; 23 – компрессионные поршневые кольца; 24 – маслосъемное кольцо; 25 – поршневой палец; 26 – блок цилиндров; 27 – шатун; 28 – коленчатый вал; 29 – крышка шатуна; 30 – указатель уровня масла; 31 – приемник масляного насоса

Характеристики 8-ми клапанного двигателя

Многие автомобилисты помнят как в конце 90-х годов 20 столетия и вначале 2000-х на дорогах СНГ были популярны ВАЗ 2108-09, которые также называли «Самара». Эти автомобили стали легендарными в той эпохе. В связи с высокой популярностью, завод АвтоВАЗ решил возобновить производство данных моделей с некоторыми модификациями.

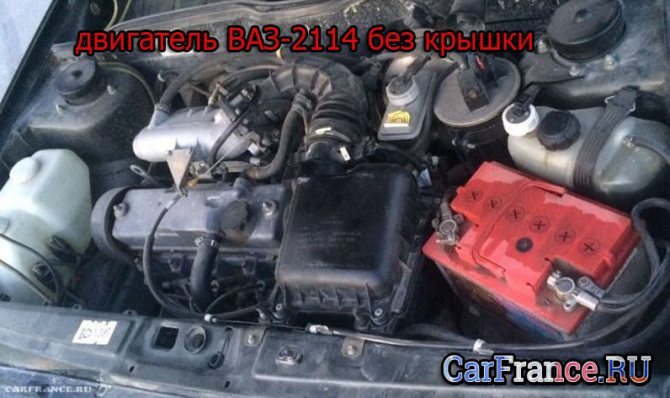

Двигатель ВАЗ-2114 под капотом

Во-первых, ВАЗ-2114 получил доработанный двигатель. По сути – это инжекторная версия «Самара». Хотя некоторые особенности она получила от современных двигателей. Если рассматривать более детально, то двигатель «Самара-2» (именно такой тип установлен на ВАЗ-2114) – это смесь двух вариантов мотора в один: от ВАЗ 2108 и ВАЗ 2110.

Многим автомобилистам силовой агрегат «Самара – 2» пришелся по вкусу и они его полюбили. Основным показателем стало – лёгкость в ремонте и недорогие запасные части. Так, 8-клапанный двигатель стал эталоном показателя «цена-качество».

Когда основную информацию было рассмотрено, можно перейти непосредственно к рассмотрению характеристик мотора.

Таблица основных характеристик двигателя «Самара-2» 8 клапанов:

Наименование	Характеристика
Тип двигателя	Рядный, продольного типа, 4-цилиндра, 8-клапанов
Тип топлива	Бензин (возможна установка газового оборудования)
Расположение цилиндров	1-4-3-2
Система впрыска	Распределительная, инжекторного типа
Управление	Bosch, «Январь» или GM
Расположение распредилительнового вала	Верхнее
Привод	Передний
Диаметр поршня и колец	82 – номинальный (допуски по группам: А – 82,00-82,01, В – 82,01-82,02, С – 82,02-82,03, D – 82,03-82,04, Е – 82,04-82,05)
Коленвал	Чугун
Блок цилиндров	Чугун
Система ГРМ	Ремень и ролик

Разборка и ремонт: основные факты

Рассмотрим данный пункт статьи, как справочную информацию, потому что, если говорить о ремонте двигателя, то каждый отдельный узел и агрегат ремонтируется отдельно. При эксплуатации силового агрегата может понадобиться его демонтаж. В этом случае можете рассмотреть замену силового агрегата от иномарки.

Поэтому, рассмотрим, основным операции направленные на снятие двигателя с автомобиля:

1. На предварительно этапе разборки необходимо слить масло с мотора, а также охлаждающую жидкость с системы.
2. Еще одним пунктом, который нельзя пропускать становиться обесточивание автомобиля. Это нужно для того, чтобы не замкнуть систему.
3. Отсоединяем топливную систему.
4. Демонтируем узлы, которые подают воздух в двигатель.
5. Отсоединяем дроссель, а также все оставшиеся воздушные патрубки и трубки системы охлаждения.
6. Демонтируем систему впрыска и ресивер.
7. Снимаем систему зажигания полностью.
8. Разбираем газораспределительный механизм.
9. Демонтируем термостат и помпу.
10. Снимаем модуль зажигания.
11. Теперь, можно демонтировать коллектора.
12. Снимаем поддон, масляный фильтр и насос.
13. Отсоединяем КПП и снимаем сцепление. Коробку передач, также можно демонтировать для удобства.
14. Снимаем головку блока цилиндров.
15. Демонтируем силовой агрегат.
16. Проводим окончательную разборку.

Капитальный ремонт силового агрегата потребует более углубленных знаний в конструкции и принципе работы двигателя, но при желании, каждый автомобилист способен в этом разобраться и проводить данные операции собственными руками.

Стоит отметить, что при диагностике неисправностей стоит тщательно и внимательно осматривать каждую деталь на наличие дефектов.

Ремонт трамблера своими руками

Перед тем, как отремонтировать неисправный распределитель, вам потребуется ремкомплект трамблера ВАЗ. Найти его можно в любом автомагазине. Процедура демонтажа и монтажа описана ниже (автор видео — Дмитрий Слесаренко).

Снятие и установка

Если трамблер вышел из строя, его можно либо отремонтировать, либо заменить на новый. Здесь уже все зависит от конкретной поломки.

Последовательность действий по снятию и установке такова:

1. Сначала нужно обесточить электроцепь авто, для этого отключите аккумулятор.
2. После этого от распределительного узла нужно отключить провода. Сделав это, также отсоедините вакуумный патрубок, который идет на корректор.
3. Затем нужно найти держатель тросика, который идет к приводу дросселя. Этот тросик необходимо извлечь.
4. Произведите демонтаж кронштейна, который фиксирует провода, вместе с ними и шпильками. Для этого нужно будет выкрутить гайку. Будьте осторожны — под гайкой расположена шайба, ее нельзя потерять.
5. Сделав это, нужно установить метки на корпусе распределительного узла и приводе вспомогательных элементов. В том случае, если вы не поставите метки, то после дальнейшего монтажа механизма на место вам придется заново выставлять и регулировать зажигание.
6. На корпусе распределителя вы сможете увидеть разъем, к которому подключается жгут с высоковольтными проводами. Вам необходимо отжать крепление, для этого используется отвертка, и извлечь провода. Затем извлеките резиновую заглушку, которая находится в самом корпусе картера сцепления.
7. Прокрутите своими руками коленвал до того момента, пока поршень 1 цилиндра не достигнет ВМТ. Метка на маховике в отверстии должна совпадать со средней риской, расположенной на шкале корпуса.
8. После этого можно открутить гайки, который фиксируют распределитель и произвести его демонтаж.
9. Что касается дальнейшей установки, то она осуществляется в обратном порядке. При монтаже устройства на место необходимо удостовериться в том, чтобы вали распределителя был развернут так, чтобы наружный контакт бегунка располагался против клеммы, которая соответствует 1 цилиндру ДВС. Сама клемма находится на крышке.
10. При установке совместите риски, о чем мы сообщали выше. Если у вас возникли сложности с установкой зажигания, воспользуйтесь этой статьей .

Извините, в настоящее время нет доступных опросов.

Бронепровода и их подключение

Выяснив, как влияет расположение цилиндров ваз 2114 на их подключение, стоит поговорить и о высоковольтных проводах при помощи которых оно и выполняется.

Сами по себе эти провода довольно сильно отличаются от обычных электрических проводов — они обладают увеличенным слоем изоляции, защитным экранированием, а также металлическими соединительными наконечниками и защитными колпачками, выполненными из термостойкого пластика. Основное назначение этих проводов — это передача высоковольтного импульса от блока зажигания на цилиндры (именно этот импульс и позволяет свечам зажигания производить поджиг рабочей смеси).

Бронепровода ваз 2114

Подключение бронепроводов следует производить, учитывая порядок зажигания ваз 2114 инжектор и нумерацию цилиндров (об этом было сказано выше). Для большего удобства следует руководствоваться присутствующей на модуле зажигания нумерацией — достаточно просто соединить гнездо с номером 1 с соответствующим цилиндром, гнездо номер 2 — с цилиндром номер 2 и т.д. Допустить здесь какую-либо ошибку — крайне сложно.

Общие советы при подключении высоковольтных проводов.

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

Возможные причины поломки

При работе ДВС возможны различные неисправности. Чтобы их обнаружить, следует выполнить следующую последовательность действий:

1. Сначала надо завести машину. Мотор должен поработать на холостом ходу. В это время следует послушать, какие звуки исхдят из выхлопной трубы. Если слышны регулярные хлопки, то неисправен один из цилиндров. Причиной может быть неисправность свечей зажигания и отсутствие искры. Также неисправность может быть вызвана большим количеством поступающего воздуха или недостаточной компрессией в цилиндре.
2. Необходимо осмотреть свечи. При наличии нагара, влаги или окисления, нужно почистить. Проверить зазор между электродами, который должен составлять 0,8 – 0,9 мм.
3. Заменить все свечи зажигания независимо от их внешнего вида и пробега автомобиля.
4. При нерегулярных выхлопах, нужно осмотреть высоковольтные провода. На их наконечниках должны отсутствовать следы окисления, изоляция не должна быть повреждена. При обнаружении дефектов провод следует заменить.

   Провода подключения к катушке

5. Следует осмотреть крышку газораспределителя. На ней должен отсутствовать нагар и трещины. Угольный контакт нужно проверить на повреждения и изношенность.
6. Необходимо осмотреть ротор. Он должен быть цельным и не иметь следов прогара. Все детали с дефектами следует заменить.
7. Давление в цилиндрах допускается не ниже 1,1 Мпа, а разница компрессии не должна превышать 0,1 Мпа. Если показатели не соответствует, необходим ремонт мотора.

Загрузка …

Если после выполненных действий проблемы остались, то нужно обратиться на станцию техобслуживания, чтобы пройти более точную диагностику двигателя ВАЗ 2109 и отрегулировать систему зажигания на стенде.

Лада 2109 › Бортжурнал › Двухконтурное зажигание на ваз 2109

Несколько раз мучался зимой с запуском движки.Даже не в морозы а в 0 градусов приходишь заводить а машина молчит.выкручиваешь свечи сырые и аккумулятор в итоге сел!С хорошим аккумом заводится нормально.Как оказалось в итоге у меня стояла катушка от контактного зажигания Б-117 от классики.Сразу поменял на катушку от БСЗ.И машина стала заводиться и ехать гораздо лучше но на этом я не остановился и решил сделать Двухконтурное зажигание с 2-мя датчиками холла,2-мя коммутаторами и 2-мя катушками от волги змз-406

Для начала я стал собирать трамблёр т.к это самая основная и тонкая деталь системы. Взял за основу трамблёр от ОКИ, можно и обычный девятошный.Просто он у меня был от окушки лежал в гараже.Разобрал его полностью и приступил к монтажу 2-го датчика холла прямо на штатную площадку по углом 90 гр.Разметил примерно положение 2-го датчика. На площадке имеются риски примерного положения середины датчика:

просверлил и нарезал метчиком резьбу для болтиков:

Потом аккуратно подрезал полотном по металлу сами датчики холла чтобы они не мешали друг другу.Примерно так это выглядит:

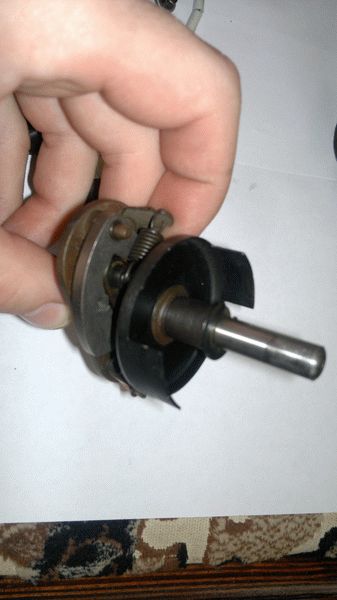

далее доработал вал, заменил грузики опережения угла зажигания на девятошные.Они меньше и легче чем у оки, на фото показаны окушинские грузики!И соответственно пружинки тоже заменил.Шторка осталась штатная окушенская я её не трогал.если делать из девятошного вала то шторку надо тоже доработать отпилив две противоположные.чтобы была как на фото:

на этом с валом всё!Далее из самого корпуса трамблёра выпилил небольшой кусочек для крепления вилки 2-го датчика холла, просверлил отверстие и нарезал резьбу для болтика

Далее всё это дело собрал.Вот что получилось:

Примечание:при сборке оказалось что площадка на которую крепятся датчики холла от «Оки» больше чем от «2109» и крепить датчик оказалось проще так что ещё один+, Сами датчики желательно покупать одинаковые в одном магазине из одной партии тк они немного отличаются!на этом с трамблёром пока всё!

Далее прикупил остальные необходимые детали это: 2-е катушки от волги змз-406, жгут проводов для БСЗ 2108,коммутатор «Астро» тк такой же у меня уже стоял

Подключал проводку по схеме:

Примечание:подключая по схеме 1 тахометр будет показывать в два раза меньше оборотов.Если же вы хотите сделать тахометр нормальный то есть ещё схема 2, там надо будет впаять 2-а диода КД213А.но я этого делать не стал и сделал по схеме 1. И ещё не пытайтесь подключать провода без диодов по схеме 2 тем самым вы параллелите обе катушки и получается что искрят все 4-е свечи одновременно при срабатывании обоих датчиков холла!Испытанно самим лично)

Для катушек сделал металлическое крепление, но получилось неочень:

И теперь о самом главном:чтобы система работала хорошо надо настроить синхронность датчиков холла чтобы искра на всех цилиндрах была с одинаковым опережением.Для этого надо сделать противоположную метку на маховике это будет ВМТ 2-го цилиндра.Нужно отсчитать от штатной метки 64 зуба по венцу.И с помощью стробоскопа совмещать обе метки с 1-го и 2-го цилиндра, двигая 2-й датчик холла вверх вниз или обоими датчиками по направлению белых стрелок.для этого я рассверлил отверстия тонким сверлом в датчиках чтобы двигать.

Минусы и плюсы

В зависимости от того, какой мотор 2114 эксплуатируется, отличаются риски владельца:

• 2111, 21183, 21114 и 21124 – не гнут клапана при обрыве зубчатого ремня;
• 21126 – гнет клапана из-за недостаточной проточки.

Основным недостатком последних 16 клапанных версий является облегчение кривошипно-шатунного механизма:

• мотор подгоняют под нормы Евро-4;
• для снижения веса уменьшается длина юбки поршня;
• соответственно уменьшается ширина маслосъемных и компрессионных колец;
• резко снижается ресурс ДВС.

Проточки в поршнях, чтобы клапана не гнулись при обрыве ремня

Например, в Японии производители отказались от норм Евро-4, посчитав, что надежность и высокий эксплуатационный ресурс мотора важнее для потребителя.

Мощность привода повышалась от 77 лошадиных сил к 81 л.с., затем 82 л.с., 89 л.с., и 98 л.с. В моделях с гидрокомпенсаторами периодическая настройка этого узла не требуется, однако качество масла в системе для нормальной работы толкателей должно быть высоким.

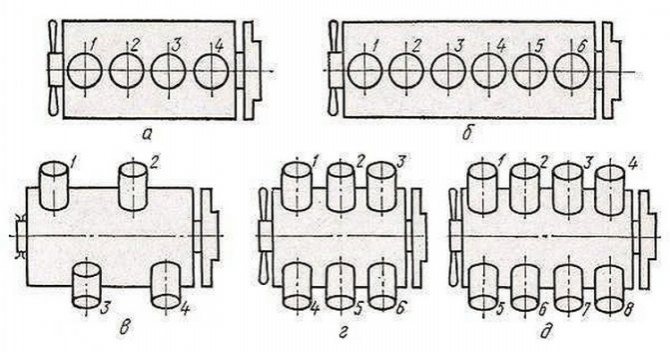

Нумерация цилиндров в разных типах ДВС

Что касается стандартов нумерации камер сгорания, то их нет. На то, как они пронумерованы в ДВС, влияют такие факторы:

• Тип привода;
• Тип ДВС, компоновка блока;
• Поперечное либо продольное расположение агрегата под капотом;
• Сторона вращения.

На стандартных переднеприводных авто с поперечно установленным двигателем нумерация начинается со стороны ГРМ. Так, возле ремня ГРМ находится первый цилиндр и дальше все остальные. Последний находится около КПП.

Примеры

В многоцилиндровых V-образных двигателях первый цилиндр расположен в ряду с водительской стороны.

В двигателях американского производства камеры сгорания и их нумерация может отличаться и не поддаваться логике.

Так, для рядных четверок и шестерок первым может быть цилиндр около радиатора, в то время, как на всех прочих моделях нумерация начинается в сторону салона. Если нумерация обратная, то первым считается цилиндр ближайший к салону.

К сведению: Как убрать грыжу на колесе машины и чем она опасна

Французы очень оригинальны и применяют два способа нумерации камер сгорания ДВС.

• На рядных четверках нумерация начинается от маховика.
• Если это V-образная шестерка, тогда ближний к радиатору ряд – это первые три цилиндра, а ряд ближе к салону – последние три.

Как правильно подсоединить провода

При замене высоковольтных проводников сначала их подключают к распределителю зажигания. Крышка трамблера удобна тем, что устанавливается всегда в одном положении. На ней стоит специальная метка, благодаря которой разместит деталь на месте не составит труда. Прежде чем подключить провода, осмотрите крышку. Она должна быть целой, так как при появлении трещин работоспособность этого узла не гарантирована.

Метка на крышке трамблера располагается рядом с гнездом провода первого цилиндра. Порядок работы цилиндров слегка нарушен (1-3-4-2) из-за бегунка зажигания. Он движется по кругу (распределителю) против часовой стрелки. Именно по этому принципу движения бегунка, легко запомнить порядок расположения проводов. Подключать на карбюраторных и инжекторных ВАЗ-2109 их нужно по одному принципу. На крышке трамблера подключайте провода по принципу движения бегунка, только так вы сможете выставить зажигание правильно:

• у метки расположено гнездо первого цилиндра;
• в самом низу подключается третий;
• на одной линии с гнездом первого, располагается место для провода к 4-му цилиндру;
• в верхней точке подключается второй цилиндр.

На самом двигателе нумерация цилиндров идет от места расположения ремня ГРМ к стартеру, то есть слева направо. Ближе всего к стартеру располагается четвертый цилиндр, а к ремню ГРМ первый. При подключении важно смотреть из какого гнезда крышки трамблера идет провод, если перепутать их расположение автомобиль не заведется.

Если вы подключили провода правильно, но автомобиль все равно не заводится, то проблема может быть в них самих. Проверьте высоковольтные проводники на целостность. Если вы давно их не меняли, стоит купить новый комплект. Особенность этих проводов в том, что с течением времени на их поверхности могут образовываться микротрещины. Они приводят к отсутствию искры при работоспособной системе распределения зажигания. В эти трещины попадает влага и пыль, что портит провод изнутри, хотя снаружи он кажется целым.

Порядок работы цилиндров ВАЗ 2106 схема, фото, видеоинструкция

От работы цилиндров зависит многое, поэтому данный агрегат всегда должен находиться в рабочем состоянии. Особенно, если речь идет о старых автомобилях ВАЗ 2106. В этой статье вы сможете узнать, каков порядок работы цилиндров ВАЗ 2106 и по каким причинам они могут не работать.

Распределение работы

Может быть нужно в том случае, если необходимо выявить неисправность в работе мотора. Такие поломки заключаются в нестабильной работе двигателя, то есть в его троении. Заниматься диагностикой блока нужно в тех случаях, когда мощность работы двигателя слишком низкая, а сам ДВС регулярно троит.

Нужно добавить, что ДВС троит не только при движении на скорости, но и на нейтральной передаче. Кроме троения и снижения мощности в транспортном средстве растет расход топлива. Этот признак является первоначальным. На практике перебои в работе силового агрегата наблюдаются при некорректной регулировке карбюратора, поломкой свечей зажигания либо выходом из строя одного из цилиндров. Кроме того, вероятен подсос воздуха в один из цилиндров.

Но для того, чтобы точно выявить неисправность, необходимо знать распорядок работы цилиндров в транспортном средстве. В авто ВАЗ 2106 он следующий: 1-3-4-2. Соответственно, цифрами отмечены непосредственно номера самих цилиндров. Номером «1» на крышке трамблера помечен первый цилиндр. Если смотреть на его крышку со стороны проводов, ведущих к свечам зажигания, то режим работы цилиндров будет 1-3-4-2.

Рабочая температура двигателя

Ресурс мы узнали, теперь переходим к другому важному показателю. Оптимальная рабочая температура составляет 90-95°C. После 97°C мотор номер 126 на 16 клапанов будет немного «тормозить», но по правилам температура до 100°C считается нормальной. Если агрегат Лада эксплуатируется с таким показателем, то нужно быть уверенным, что в это время работает вентилятор радиатора. Когда приборной панели вы видите показатель ниже +90°C, то нужно принимать – это недогрев. Разумеется, в мороз силовой установки нужно больше времени, чтобы температура добралась до нормальной отметки.

• Рабочая температура – 90-95°C.
• Нормальная температура (двигатель работает хуже) – 97-110°C.
• Пониженная температура – 90°C и ниже.

Онлайн-калкулятор

Определение объема цилиндра онлайн калькулятором – метод, пользующийся популярностью у автомобилистов. Для расчета можно воспользоваться и обычным математическим калькулятором, который позволяет определить объем цилиндра по имеющимся параметрам.

Рассчитать объем цилиндра можно через:

• радиус основания и высоту, при этом высота равняется ходу поршня;
• площадь основания и высоту.

Но есть и более сложные калькуляторы, обладающие расширенным набором функций. Они позволяют рассчитывать не только объем мотора, но и степень сжатия. Для вычислений необходимы значения следующих параметров:

• длину шатуна;
• ход поршня;
• недоход поршня;
• диаметр цилиндра;
• объем поршневой камеры;
• толщину и диаметр прокладки;
• объем камеры в ГБЦ;
• количество цилиндров.

Перед тем, как посчитать объем цилиндра или всего двигателя либо вычислить уровень сжатия, следует уточнить и записать все вышеперечисленные параметры. У новичков с этим могут возникнуть сложности, поэтому придется проявить настойчивость.

Сколько стоит двигатель №126?

Как оказалось, купить новый агрегат 16 клапанов на Лада Приора – это дорогое удовольствие. Сегодня можно приобрести 16 клапанный двигатель 1,6 литров ЕВРО-3 и ЕВРО-4. Первый вариант стоит примерно 102 тысяч рублей, а второй – 103 тысячи. Также автомобилистов интересует, сколько стоит приобрести поддержанный агрегат на Лада. Б/У можно приобрести даже за 20 тысяч рублей. Но в каком состоянии этот агрегат вы сможете узнать только после полного разбора или поездки на автомобильный сервис. Средняя цена на Б/У составляет 50-60 тысяч рублей.
