Регулировка фар ВАЗ 2114 ВАЗ 2115

Чтобы шофер четко видел перед собой полосу движения, автомашины оборудуются источниками света:

• ближний – просвечивает 30 — 40 м. Предотвращает ослепление водителей встречного транспорта;
• дальний – 130 — 150 метров. Включают только вне городов, деревень, поселков;
• противотуманный – снабжен лампами желтого цвета, освещает путь под границей факторов непогоды.

Световой поток оптики направлен на проезжую часть и обочину. Отрегулированные устройства источников освещения делают возможным своевременное обнаружение дорожных знаков, препятствий, разметки. Регулировка фар 2114 – необходимая процедура.

Своевременное обнаружение дорожных знаков делают возможным отрегулированные устройства источников освещения

Непременно выполняется после:

• приобретения автомобиля бывшего в употреблении;
• замене источников света;
• установления приборов другого типа;
• ремонта места посадки;
• отсутствия надлежащей освещенности дороги.

Ваз 2115.Регулировка фар.Сгорает предохранитель на ближний свет.

корректор фар

Противотуманные фары. Замена. ВАЗ 2110-2112.

Схема Подключения Птф Через Кнопку

Регулируем фары на ваз-2110 своими руками (+видео)
Суть состоит в следующем: выключатель включает реле, через него замыкается цепь и подаётся питание от аккумулятора на фары.

Для чего нужны противотуманки?

Противотуманные фары к тому же окажутся полезными и в туман. Старайтесь размещать их как можно ближе к дорожному полотну. На этом этапе рекомендуется установить предохранитель. Необходимо замотать изолентой все оголенные провода и проверить надежность соединений.

Кнопка для ПТФ ваз 2114

Требования к установке противотуманных фар

Теперь в любую погоду вы будете чувствовать себя уверенно. Последний соединяем с кузовом, то есть он будет нашей массой.

Тюнинг-меню

В нашем случае понадобится элемент номиналом 15 А. Однако на деле оптимально провести этот провод до самой АКБ и соединить с минусовой клеммой аккумулятора. Противотуманки работают! Также следует быть бдительным и перед установкой отключить питание от аккумулятора. Сечение провода и выключатель не рассчитаны на такую нагрузку.

Второй вариант установки Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Так удастся сократить нервные клетки и личное время. Здесь же устанавливаем амперный предохранитель. Первым делом необходимо снять центральную панель — здесь будут расположены 2 лампы подсветки регулятора печи.

Обращаем внимание на Правила, в которых говорится, что ПТФ должны включаться только после включения габаритных огней

Противотуманки светят широким горизонтальным пучком света, при этом подсвечивается обочина дороги, что особенно важно на участках с большим количеством поворотов. Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу

Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле.

Как подключить противотуманки через реле.

Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу. Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле.

Для чего нужны противотуманки

Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы.

При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Панель предохранителей и реле

И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля мотоцикла и т.

Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями хотя бы раз в месяца. Соединить кнопку и й вывод реле. Ничего сложного в подключении противотуманок нет, и с этим заданием справится любой!

При монтаже следует изолировать места соединения проводов и клеммы при помощи термоусадочных трубок или изоленты. При правильном монтаже потребуется лишь отрегулировать световой поток, о чём будет сказано ниже. Измерьте расстояние от земли до середины фары. С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка.

Навигация по записям

Стоит упомянуть и о сечении проводов, которое зависит от нагрузки, то есть от силы тока. Порядок монтажа может быть следующий — к клеммам аккумулятора точнее, под них устанавливаются два провода как мы уже сказали, черный и красный , которые идут сначала на левую фару со стороны водителя, а затем на правую.

Она будет служить ориентиром для светового пятна центра второй фары. Перечислим их: предохранитель;. То две противотуманки можно соединить между собой последовательно.2 СПОСОБА ПОДКЛЮЧЕНИЯ КИТАЙСКОГО ВЫКЛЮЧАТЕЛЯ С ПОДСВЕТКОЙ 3 КОНТАКТА, 220 ВОЛЬТ.

Подготовительные процессы

До настройки фар ваз 2114 нужно осуществить мероприятия:

• снять с машины и разобрать;
• проверить целостность;
• вымыть фары снаружи и внутри;
• просушить до сборки.

Внимание! После мытья не должно остаться мыльных разводов. Стекла фар должны быть чистыми.

Нужно осуществить подготовительные мероприятия до настройки фар ваз 2114

• создать одинаковое рабочее давление во всех шинах;
• проконтролировать исправность подвески;
• заполнить бензобак;
• удалить лишний груз.

Способы регулировки:

• профессионалами станции техобслуживания;
• использование специализированного оборудования;
• самостоятельно.

Подготовка к регулировке

Конечно, многие могут сказать, что настроить внешний свет проще на глаз, но будет ли это правильно? Ни в коем случае. Именно с помощью специальной схемы сделать это будет проще всего.

Понадобится выполнить следующие действия:

• автомобиль устанавливают на ровной, желательно асфальтированной или бетонированной площадке фарами к стене;
• дистанция до нее должна составлять ровно пять метров;

На поверхности стены (или забора, подойдут также листы ДВП и пр.) рисуются три линии строго вертикально:

• одна проходит четко по центру капота машины и начинается от земли;
• вторая – с правой стороны по оси соответствующей фары;
• третья – с левой;
• между ними расстояние должно составлять 96,4 сантиметра.

Далее чертятся горизонтальные прямые:

• первая – строго по оси фар;
• вторая – на 65 сантиметров ниже нее.

Длина их должна быть достаточной, чтобы полностью перекрыть освещенный участок стены. Нужно также обязательно выполнить и такие процедуры перед началом регулировки освещения:

• посмотреть, насколько хорошо подкачаны колеса;
• тщательно очистить линзы фар от загрязнений;
• залить бензобак топливом хотя бы наполовину (лучше полностью);
• за руль следует усадить знакомого, вес которого соответствует вашему;
• качнуть автомашину для того, чтобы подвеска стабилизировалась.

И, наконец, останется только выставить рукоятку гидрокорректора на 0 (ноль). Эта отметка соответствует значению «один человек в салоне».

Для тех, кто не в курсе, управление гидрокорректора производится непосредственно из салона, регулятор располагается слева от руля, под решеткой вентиляционного дефлектора.

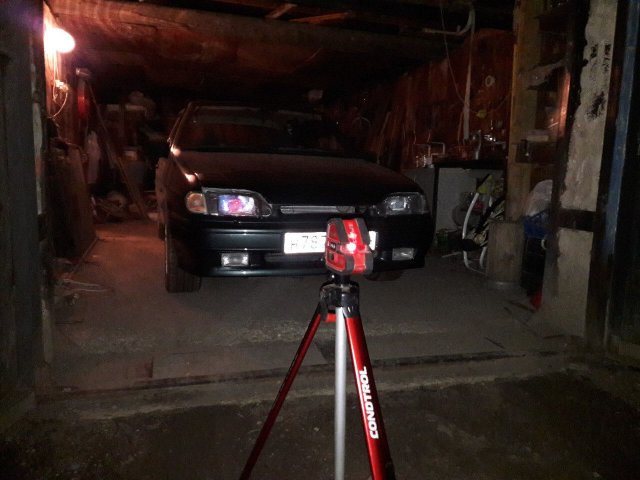

Пошаговая инструкция по регулировке фар на ВАЗ 2114

Индивидуальная настройка делается по этапам:

• определить место выполнения работ – ровная поверхность, длина 10м, гладкая вертикальная стена;
• разметить стену;
• приготовить лампы;
• настроить ближний свет.

Внимание! Обязательно поставить гидрокорректор фар ваз 2114 в нулевое положение.

Индивидуальная настройка фар на ВАЗ 2114 делается по этапам

Последовательность действий пошаговой инструкции:

• подготовить площадку;
• установить автомобиль на расстоянии 5 метров до стенки;
• заглушить двигатель;
• на стене нанесли линии «1», «2», «О», фиксирующие результаты настройки;
• на сиденье водителя уложить груз 80 кг;
• отъехать назад на 2,5 м;
• на прямой «1» отметить центры фонарей;
• через точки пересечений провести линии «А», «В»;
• гидравлический корректор фар установить в состояние «0»;
• открыть капот;
• включить ближний свет;
• завесить не корректируемый оптический прибор материалом, непрозрачным;
• настраиваем фары регулировочными винтами по очереди. Винт «1» — вертикальная плоскость, «2» — горизонтальная;
• добейтесь направлений луча света соответственно

Регулировка света фар ваз 2114 завершена при совпадении границ пятен светового луча и линий. Левые совпадают с линией «2». Вертикальные «А», «В» проходят через точки «Е1», «Е2» — пересечения наклонных и горизонтальных участков контура световых пятен.

Модель ВАЗ 2114 оборудована блок-фарами. Регулирование ближнего света автоматически настраивает дальний луч.

Регулировка света фар ваз 2115 проводится аналогично инструкции настройки для ваз 2114.

При совпадении границ пятен светового луча завершена регулировка света фар ваз 2114

Первый способ регулировки

В автомобилях ВАЗ 2114 установлена штатная блок-фара, которая одновременно отвечает за дальний и ближний свет. Поэтому достаточно отрегулировать ближний свет – дальний сам собой станет в правильное положение. Регулировка противотуманных фар осуществляется отдельно.

Процедура настройки происходит по следующему принципу:

• Автомобиль выведите на найденную горизонтальную поверхность, которая была выбрана для настройки фонарей.
• Остановите машину непосредственно перед стеной.
• На стенке при помощи мела сделайте обозначения, которые будут отвечать центральной точке авто и центрам фонарей.
• Обозначьте расстояние от земли до каждой из фар.
• Отметьте расстояние от центральной оси машины до каждой из фар.
• На пять сантиметров ниже проведите линию.

Регулировка света фар при помощи стены

• Далее нужно отъехать и остановиться на расстоянии 7,5 м от стены.
• Соедините на чертеже точки центров фонарей одной прямой.
• Начертите через те же центры пару вертикальных линий;
• Начертите через центровую точку машины отрезок, параллельный земле.
• На этом расчерчивание считается завершённым – зажигайте близкий свет фар.
• Угол наклона фонарей должен совпасть с горизонтальной линией, а начало, где граница света будет подниматься, совместите с местом пересечения линий.
• Настраивайте фары посредством вращения пары винтов – вы их найдёте на задней панели в подкапотном пространстве. Луч должен располагаться несколько ниже обозначения точки фары на чертеже.

РЕГУЛИРОВКА ФАР АВТОМОБИЛЯ УНИВЕРСАЛЬНО НА ВСЕ МОДЕЛИ

Смотрите также:

Как правильно отрегулировать фары?

Настройка противотуманных фар на ВАЗ 2114

Назначение – улучшение видимости в ситуациях, когда обычное освещение неэффективно.

Регулировка осуществляется в два этапа:

А. Подготовка:

• кресло водителя загрузить массой 75 кг;
• заправить бензобак под завязку;
• поставить автомобиль 5 м от стены;
• нанести рисунок, определяющий правильность наладки.

Внимание! Не забудьте до выполнения регулирования накачать шины рабочим давлением.

Б. Коррекция. Регулировка противотуманных фар ваз 2114:

• достигнуть положения границ светового пучка согласно Рис.3;
• настроить источники света последовательно. Настраивая одну фару – другую закрываем.

Контролировать безошибочность регулирования по схеме.

Правильно выполненная настройка фар предотвратит ослепление водителей, движущихся навстречу, осветит полосу движения и обочину, а также сделает перемещение на автомобиле безопаснее.

Настройка противотуманных огней

До того, как регулировать противотуманные огни, нагрузите автомобиль весом в 70 кг и залейте топливный бачок под завязку. Установите машину на расстоянии 5 – 10 метров от стены.

На стене проложите горизонтальный отрезок, который находится от пола на расстоянии, идентичном высоте противотуманных фонарей. На высоте, вдвое большей, начертите третий отрезок.

Отметьте центр машины и отметьте расстояние от него до центральных точек фонарей. Теперь, оперируя винтом, регулируйте луч до тех пор, пока он не установится в положение, которое вы видите на схеме.

Автор: Баранов Виталий Петрович

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

Как определить неполадки в оптике

Понять, что фары настроены неправильно, довольно просто. Основными признаками являются:

• плохая видимость дорожного покрытия в ночное время;
• во время включения ближнего света появляется яркая полоса над капотом;
• встречные машины сигналами указывают на слишком яркий свет.

Рекомендуем: Тонировку передних стёкол разрешили – правда ли?

Производители устанавливают и настраивают оптику таким образом, чтобы освещение максимально увеличивало обзор дороги. В процессе эксплуатации установки немного сбиваются, и оборудование направляет световой поток выше или ниже необходимого уровня. Такие ситуации случаются из-за плохого дорожного покрытия или после небольших ДТП, когда деформируется передняя часть кузова авто.

Перед началом регулировки фар своими руками необходимо привести в норму и проверить следующие системы автомобиля:

1. Элементы подвески (пружины и амортизаторы) должны быть в нормальном состоянии.
2. Давление в шинах должно советовать техническим требованиям и времени года.
3. Неполный бак бензина и отсутствие сторонних грузов в багажнике, чтобы не было дополнительной нагрузки на подвеску.

Подготовительные работы

Для того, чтобы работы по регулировке фар на ВАЗ-2114 были сделаны максимально правильно, и результаты были только положительные, необходимо выполнить следующие условия:

• Позаботьтесь о том, чтобы давление в шинах было такое, как предусмотрено технической документацией автомобиля, то есть 1,8-2 атмосферы на каждом колесе.
• Автомобиль должен иметь максимально возможную загруженность, то есть с заправленным баком, запасным колесом, инструментами и прочее.

Создаём правильные условия для регулировки

Разметка стены для регулировки

Если вы выполнили все вышеназванные условия, то можно приступать к следующему шагу, а именно поиску ровной стены и площадкой перед ней. Для этого оптимально подойдёт стена гаража или любого бетонного забора.

Когда стена и площадка перед ней найдена, осталось нарисовать на ней разметку, создав тем самым самодельный экран, для этой работы нам понадобится обычный мел.

Виды

Если речь идет о «четырнадцатой» модели, то вы должны знать, что сегодня для данного автомобиля производства отечественного автогиганта АвтоВАЗ существует примерно около 20 уникальных по своему дизайну и исполнению фар, предназначенных именно для 2114.

Но особую популярность почему-то завоевал тайваньский производитель Pro Sport. Две серии его фар имеют светодиодные поворотники или отражатели классических габаритов и форм. Первый вариант позволяет добиться определенного сходства 2114 с немецкой красавицей Ауди А5.

Передние фары ВАЗ 2113,2114,2115 (черные). PROSPORT (линза, ангельские глазки).

Разумеется, рынок предлагает куда более широкий ассортимент, чем эти два варианта. Потому первое, с чего вы должны начать, это решить, какие лампочки поставить в фары своего ВАЗ 2114. Это могут быть обычные лампы, ксенон, галогенки или даже современные светодиоды. Хотя с последними могут возникнуть проблемы, поскольку сейчас только самые дорогие автомобили имеют светодиоды в качестве основного источника головного света.

Так или иначе, выбирать вам. Подумайте, проанализируйте рынок, выберите среди доступных вариантов наиболее привлекающий именно вас.
