Какими способами можно отрегулировать фары?

Отрегулировать свет фар можно при помощи одного из трех способов. Вы можете обратиться к тем мастерам, которые работают в автосервисе, задействовать специальный прибор для регулировки света фар. Ну и, что удобно для многих, сделать эту работу вручную.

Многие уверены (и надо сказать напрасно), что подобную процедуру собственноручно выполнить невозможно, поскольку без соответствующих знаний и навыков трудно будет избежать ошибок в процессе настройки.
Но как быть, если специального оборудования нет, а обратиться к специалистам своевременно не получается? Что ж, следует вооружиться знанием определенных правил регулировки света. Итак, как осуществляется такая важная процедура, настройка, регулировка фар своими руками? Специалисты говорят о трех важнейших этапах данного процесса:

• произведение разметки по определенным схемам на стене;
• выполнение разметки положения ламп;
• осуществление непосредственно самой настройки света.

Важная ремарка: перед тем как приступить к регулированию, проверьте исправно ли само транспортное средство.

Дело в том, что направление света непосредственно будет зависеть от следующих немаловажных факторов:

• давление в автомобильных шинах;
• исправность пружин подвески легкового авто;
• нагрузка на подвеску, а точнее — ее распределение.

В том случае, если ваше ТС неисправно и имеется одна из этих проблем, возможно вы настроите фары под неправильным углом. Соответственно, регулировка света фар своими руками будет скорее всего осуществлена некачественно. Некоторым удается сделать еще хуже, чем было до начала регулировки.

Для того чтобы работа была произведена в достаточной степени качества,
вам следует обязательно соблюсти ряд важных требований:

1. Необходима ровная стена, перед которой можно поставить авто. Свободного пространства перед стеной должно быть 7-8 метров.
2. Приготовьте мел или клейкую ленту. Они они нужны для разметки.
3. Перед настройкой постарайтесь как можно тщательней разметить поверхность, руководствуясь индивидуальными параметрами вашего автомобиля. Или же – используя универсальные значения, подходящие к превалирующему числу легковых машин.

После того, как «обмыли» новую машину, ее обязательно нужно обкатать, чтобы проявились возможные заводские браки. Статья об обкатке нового автомобиля Лада Гранта со всеми подробностями и ньюансами.

Скоро зима, а значит нужно подготовить свою машину к холодам. Узнайте все о подготовке автомобиля к зимовке.

Проблема всех ВАЗовских фар! Или почему на них не отрегулировать свет!

https://youtube.com/watch?v=sbRTX5DptXU

Регулировка фар на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Свет фар — бывало у вас когда ни будь такое в жизни, поехали вы на рынок или же нашли в интернете интересную машинку и захотели её сразу же купить, насобирали так сказать на неё всей семьёй денег и поехав на место покупать. После покупки вы очень долго радовались пока не наступила ночь, и после включения фар в тёмное время суток вы сразу же поняли что ничего на улице не видно, по сути некоторые люди так и ездят годами пока не угодят в кювет или же не попадут в аварию, на самом деле свет в автомобиле это одно из самых составляющих компонентов автомобиля, вот представьте если бы не было света, то на сколько бы процентов увеличилось количество аварий на дорогах в тёмное время суток? Но сейчас не об этом, а об регулировки света фар на автомобилях «Самарского» семейства, инструкцию читайте ниже.

Будет полезно: Камера заднего вида как подключить

Примечание! Для регулировка света, вам нужно будет запастись:

Обязательно всем тем что вы постоянно возите с собой в багажнике, а именно комплект тяжёлых инструментов, запасное колесо, ну и желательно залить ещё в топливный бак полные 43 литров бензина! (Это всё нужно для того, чтобы после регулировки света фар вам эту регулировку позже не пришлось выполнять повторно, потому что если всю процедуру производить на полностью разгруженном автомобиле, то из этого уже можно будет понять то что фары будут светить в одном направлении, а в том случае если заднюю часть багажника заполнить всем тем что вы обычно с собой возите, то задняя часть чуть присядет и вследствие чего передняя часть чуть поднимется, тем самым вы будете в вечернее время ослеплять встречных водителей)

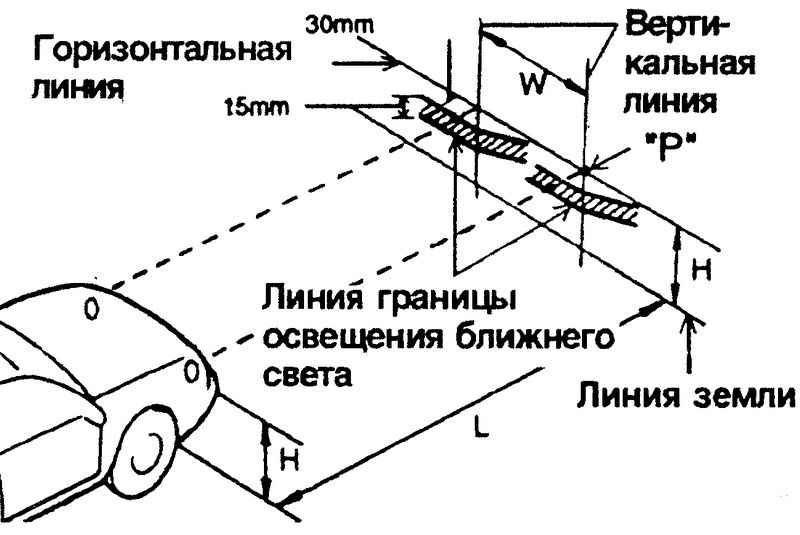

Осуществление разметки

Регулировка ПТФ или фар головного света – процесс ответственный, но не настолько сложный, как может показаться на первый взгляд. Для начала следует подъехать к стене на расстояние примерно 2 метра и пометить на стене центр осей фарных ламп. Затем надо отъехать на расстояние примерно 7,5 м.

Точки, обозначающие центр каждой из ваших фарных ламп, нужно соединить линией. Далее эту горизонтальную линию дополните вертикальной: она будет соединяться с точкой-обозначением центральной части вашей машины. Также нужна будет еще дополнительная линия разметки. Она будет проходить параллельно линии, которая соединяет центральные точки ваших фарных ламп. Эту дополнительную линию нужно расположить ниже, на расстоянии примерно 6-7 сантиметров.

Разметка стены завершена, пришло время перейти к самому этапу настройки. Включите ближний свет. Нужен правильный пучок света – постепенно и аккуратно подкручивайте винты регулировки. Их можно найти под капотом легкового авто, с задней стороны фар. В идеале свет расположится ниже, чем точка на стене, обозначающая центр ваших фарных ламп. Подобным несложным способом может быть осуществлена настройка фарных ламп со светом совмещенным (тоесть, «ближний-дальний»).

• Проверка и регулировка света фар ЛАНОС /СЕНС — бортжурнал Daewoo Lanos года на DRIVE2

Если «дальний-ближний» раздельны, то настраивать свет вам предстоит отдельно, по разнящимся схемам. Соответственно, и разметка окажется несколько иной. Хотя, регулировка фар ближнего света будет производиться по той методике, что была описана выше. Если выполняется регулировка дальнего света фар, вам нужно добиться, чтобы пучок света попадал именно на центр разметки. Однако следует сказать о том, что вручную, даже при самой тщательной регулировке, результат будет все-таки немного уступать настройке фар с применением специального оборудования.

На этом видео наглядно показан весь процесс регулировки фар:

Регулировка фар для ВАЗ 2110

Как отрегулировать фары на ВАЗ 2110? Практически также как и в вышеописанных схемах настройки. Еще до того момента, как начнется регулировка фар, обязательно (и тщательно!) вымойте лампы. Иногда именно из-за грязных линз световой поток не может найти достаточной «дороги» наружу. В других случаях причиной недостаточного или рассеянного света автомобильных фар становятся имеющиеся на стеклах дефекты.
После того как вы помыли фары, внимательно осмотрите их поверхность. Нашли дефекты – трещинки или сколы? Регулировка вряд ли поможет: вам нужно сначала заменить стекла фар на новые. Также при наличии дефектов следует заменить и отражатель. Как еще усилить поток света?Установите на автомобиль ксеноновые или галогеновые лампы, их использование очень эффективно.

Регулировка фар ВАЗ 2110 выполняется вот таким способом:

• найдите большую по размерам площадку с ровной и достаточно высокой стеной;
• поставьте машину на расстоянии в 5 м. от стены;
• попросите кого-то посидеть за рулем: вес помощника должен быть примерно таким же, как и ваш;
• начертите линии, которые будут проходить через центральные точки автофар, симметрично к осевой линии автомобиля;
• дополнительные линии будут проходить: первая – там, где находится центр фар (замер следует делать от пола), и вторая – на 6 сантиметров ниже первой линии;
• включите ближний свет одной из авто фар, вторую закройте картоном. Проверьте, чтобы свет фар соответствовал размеченным линиям и точкам. У вас все совпадает? Значит, регулировка прошла успешно, а если нет, повторите все сначала.

Видео о том, как улучшить свет фар на ВАЗ 2110:

Если руль наклонен в одну из сторон, значит требуется отрегулировать оси. Развал схождение — что это и зачем его регулировать? Ответ в нашей статье.

Перед тем, как залить охлаждающую жидкость, лучше узнать, что больше подойдет вашей машине — тосол или антифриз?

Несколько советов по отогреву двигателя в мороз можно найти здесь /tehobsluzhivanie/alert/kak-otogret-mashinu.html Реально ли отогреть машину за 5 минут?

Регулировка фар ваз 2109 своими руками пошаговое руководство

1. Была такая проблема у меня.Ближний светил очень близко перед машиной. Выехал ночью на дорогу ровную и пустую и там на глазок примерно накрутил. Ориентировался по верхней границе пятна-если сильно поднять светит далеко но яркость пропадает,если сильно опустить то наоборот.По габаритам вторым винтом сделал так что бы правая фара обочину захватывала..а левая светила ровно., положение корректора среднее-что бы имееть доп регулировку во время движения. До сих пор доволен.
2. Можешь на месте всё исправить…Сними крышку фары. И ты увидешь, где у тебя был винт, внутри идёт лампка, в которую Винт защёлкивается шарообразным концом, видимо ты выкручивал, стопор не выдержал и вообще винт отщёлкнулся…Надо просто назад вкрутить винт, как-нить подпереть лапку и винт с силой закручивать, чтоб произошёл щелчёк, и тошда всё будет норм.
3. Однако прогресс не топчется на месте. Сегодня многие автомобили оборудованы автоматическим корректором фар. Если он установлен, внимание водителя не требуется, все обязанности берёт на себя хитроумная электроника. При изменении дислокации кузова в пространстве, специальный датчик фиксирует его положение и отправляет сигнал в управляющий блок, тот в свою очередь начинает задействовать исполнительный механизм – всё происходит быстро и как следует.
4. Вынаем коректор из фары и смотрим двигаютсяли штоки.не двигаются?значит идём за новым или мутим электрические

autolada.ru/viewtopic.php?t=208197

tuningtaza.ru/регулировка-света-фар-на-автомобиле-ваз-2108-ваз-2109-ваз-21099.html

labavto.com/vaz/2109/remont-regulirovka-i-tyuning-far/

ladaautos.ru/vaz-2109/samostoyatelnaya-regulirovka-far-vaz-2109.html

twokarburators.ru/regulirovka-sveta-far-avtomobili-vaz-2108-2109/

drive2.ru/l/8524405/

Регулировка противотуманок

Как выполняется регулировка противотуманных фар? Вручную настройка оптимального света осуществляется методом вращения. То есть, нужно повернуть в вертикальной плоскости и по горизонтали оптический элемент автомобильных фар.
Заранее нужно ослабить болты, при помощи которых фары крепятся к бамперу. Очень удобно выполнять настройку фар-противотуманок, используя современные, специально предназначенные для этого приборы. Ну а если специального оборудования нет, поступайте следующим образом:

1. Поставьте машину с нагрузкой (на водительском сидении – человек или мешки с песком, имеющие вес, аналогичный вашему) напротив ровной стены, примерное расстояние около 5 метров.
2. Сделайте разметку.
3. Непременно проверьте, чтобы давление в шинах было нормальным. Также не забудьте немного качнуть автомобиль сбоку – это требуется, чтобы пружины автомобильной подвески вернулись в нормальное положение.
4. Включаем фары, смотрим на направление света, по ходу производя настройку. Закрываем одну из фар картонкой – другую в то же время мы регулируем. Ну и затем – все наоборот.
5. Смотрим, чтобы верх светового пятна находился на сантиметр ниже места, где на экран спроецированы центральные точки ваших противотуманок.

Как правило, настройка вручную выполняется довольно быстро, но если у вас есть возможность применять специальное оборудование – обязательно воспользуйтесь этой возможностью!

• Как отремонтировать неисправности карбюратора ВАЗ-2110

Регулировка фар на ВАЗ 2114 требуется не реже одного раза в год при прохождении ТО и обязательна после замены ламп. Многие водители игнорируют рекомендации и пользуются оптикой, которая настроена неправильно и не обеспечивает должного направления света в ночное время суток. Из-за этого снижается обзор на дороге и повышается вероятность не заметить идущего по обочине пешехода или посторонний предмет, который может повредить колеса, кузов, картер двигателя.

Подготовительные работы

Чтобы самостоятельно отрегулировать фары, нужно тщательно подготовить автомобиль и инструменты. Это поможет не отвлекаться во время работы и сократит время регулировки.

Поиск места — важный этап. Площадка должна отвечать следующим требованиям:

• быть ровной;
• находиться в темном месте без лишних засветок от фонарей;
• на площадке должна быть ровная стена, ворота, забор, ворота гаража.

Все перечисленные факторы влияют на точность регулировок. Добиться высокоточной настройки без специальных оптических приборов можно только при соблюдении всех инструкций.

Автомобиль подготавливается следующим образом:

1. На мойке высокого давления отмывается вся грязь с кузова и подкрылков.
2. Багажное отделение очищается от всех лишних предметов. Если отсутствует запаска, ее нужно установить на место.
3. Топливный бак заправляется до отсечки.
4. Проверяется давление в колесах и доводится до нормативных значений в 2,0 или 2,1 бара.
5. Осматривается оптика на предмет трещин, сколов и дефектов на поверхности стекла и отражателя.

Также следует проверить крепление фар к кузову. В случае обнаружения свободного хода оптику нужно крепко затянуть штатными болтами. Неисправная деталь с трещинами и другими недостатками подлежит замене, так как лопнувшее стекло преломляет лучи и ослепляет встречных водителей.

Для работы понадобятся инструменты:

• тряпка;
• плотная ткань или картон;
• моющий состав для окон;
• фломастер;
• рулетка;
• уровень строительный;
• башмак или палка для упора колеса.

Чтобы самостоятельно настроить свет на ВАЗ 2114, 2115 не нужны специальные инструменты. Встроенные пластмассовые барашки на тыльной стороне оптики легко прокручиваются пальцами.

Пошаговая инструкция

Регулировка фар ВАЗ 2114 или 2115 своими руками — процедура несложная. При правильной подготовке автомобиля можно добиться оптимальных результатов, которые не будут отличаться от корректировки на оптическом станке.

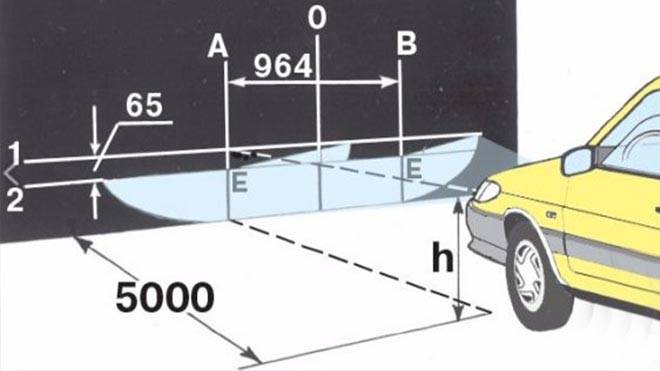

Перед настройкой света фар рисуется вспомогательная схема. Для этого нужно:

1. Установить ВАЗ 2114 на расстоянии в 5 метров от стены. Замер производится строго от стекла фары.
2. Рулеткой замеряется высота лампы относительно асфальта.
3. Значение отмечается на стене горизонтальной линией.
4. Вертикальной полосой маркируется центр автомобиля.
5. От горизонтальной отметки делается отступ вниз на 65 мм и делается отметка, на которой должна находиться светотеневая полоса.
6. Для выявления центра луча используются места перехода в галки.
7. Центры галок отмечаются на стене вертикальными линиями, расстояние между которыми должно быть 964 мм.

Схематический набросок рекомендуется производителем в качестве наиболее точного метода регулировки оптики.

Регулировка фар:

1. Заглушить двигатель автомобиля.
2. Включить ближний свет.
3. Выставить рычаг гидрокорректора фар в положение 0.
4. Открыть капот.
5. Одну фару закрываем картоном или плотной тряпкой. Это улучшает видимость границы луча.
6. С помощью встроенных винтов скорректировать направление света сначала на одной фаре, затем на другой.
7. Покачать автомобиль и проверить правильность настройки еще раз.

При выполнении работ автомобиль должен быть без пассажиров. На водительское место можно положить груз весом в 50-70 килограммов, но это не обязательно. Установка на ручник часто меняет положение кузова относительно дорожного полотна, поэтому следует пользоваться подпоркой для колеса или обычной палкой.

Корректируя каждую фару отдельно, можно добиться максимально точного результата положения луча. Настроенная правильно оптика ВАЗ не слепит встречных участников движения и качественно освещает дорожное полотно.

Регулировка элементами фары

Настройка фар на ВАЗ 2114 производится с помощью встроенной системы изменения углов рефлектора. Винты, регулирующие расположение светового пучка, находятся на тыльной части оптики в верхних углах.

Чтобы поднять луч, нужно повернуть регулятор, расположенный ближе к указателю поворотов. Для корректировки фары в вертикальном положении нужно использовать рычаг, который размещен ниже и находится рядом с решеткой радиатора.

Особенности регулировки фар

Для того, чтобы не слепить встречных водителей, после замены или ремонта фар необходима регулировка света фар. Автомобиль для этого устанавливается на ровной горизонтальной поверхности в пяти метрах от белой стены или стенда. На водительском месте следует поместить груз около 75 кг, заменяющий вес водителя. На стене наносится разметка.

Разметка на стене для регулировки

Ручку гидрокорректора следует установить в положение «водитель и передний пассажир». При этом включается ближний свет.

Отрегулировать необходимо каждую фару. Незадействованную фару нужно накрыть плотным материалом, не пропускающим свет.

Регулируются фары с помощью винтов. Световые пятна нужно подогнать под разметку, нанесенную на стене. Отрегулированный свет должен отвечать следующим требованиям: верхняя граница световых пятен должна находиться на прямой N, линии А и В, расположенные в вертикальной плоскости, должны пройти в точках пересечения световых пятен С1 и С2 (автор видео — Владимир Шархун).

Настройка противотуманных фонарей

Регулировка противотуманных фар включает несколько этапов:

• подготовка автомобиля;
• составление схемы;
• корректировка.

Подготовительные шаги ничем не отличаются от действий, выполняемых перед корректировкой основных фар. Противотуманки должны быть чистыми, колеса накачанными, а багажник — пустым.

Настраивая противотуманки, следует использовать специальную схему, которая составляется самостоятельно. Для этого требуется:

1. Поставить машину на расстоянии в 5-10 метров от стены.
2. Замерить высоту центра фары и отметить линией на схеме.
3. Перенести на стенку отметки центра машины и противотуманок.
4. Прочертить линию на 10-12 сантиметров ниже отметки высоты противотуманок.

Для корректировки оптики нужно проворачивать винт, пока луч не выйдет на уровень, отмеченный на плане. Если не регулируется фара, следует очистить шляпку болта и осмотреть ее на предмет закисания. Для смазки деталей можно воспользоваться аэрозолем WD-40. Если болт крутится, а рефлектор стоит на месте, потребуется демонтаж противотуманки и проверка целостности механизма.

Виды фонарей на ВАЗ 2114

Регулировать фары на ВАЗ собственными руками очень просто. Конструкция позволяет совершать корректировку без снятия дополнительных пластиковых элементов и аккумулятора.

В ВАЗ 2114 используются следующие типы световых источников:

• противотуманный;
• ближний;
• дальний.

Настройка ближнего и дальнего света осуществляется с помощью двух встроенных винтов, находящихся в корпусе основной оптики.

Для корректировки противотуманок не требуется демонтировать бампер. Отвертка помещается в специальное отверстие, в котором находится болт.

Регулировка фар на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Свет фар – бывало у вас когда ни будь такое в жизни, поехали вы на рынок или же нашли в интернете интересную машинку и захотели её сразу же купить, насобирали так сказать на неё всей семьёй денег и поехав на место покупать. После покупки вы очень долго радовались пока не наступила ночь, и после включения фар в тёмное время суток вы сразу же поняли что ничего на улице не видно, по сути некоторые люди так и ездят годами пока не угодят в кювет или же не попадут в аварию, на самом деле свет в автомобиле это одно из самых составляющих компонентов автомобиля, вот представьте если бы не было света, то на сколько бы процентов увеличилось количество аварий на дорогах в тёмное время суток? Но сейчас не об этом, а об регулировки света фар на автомобилях «Самарского» семейства, инструкцию читайте ниже.

Примечание! Для регулировка света, вам нужно будет запастись: Обязательно всем тем что вы постоянно возите с собой в багажнике, а именно комплект тяжёлых инструментов, запасное колесо, ну и желательно залить ещё в топливный бак полные 43 литров бензина! (Это всё нужно для того, чтобы после регулировки света фар вам эту регулировку позже не пришлось выполнять повторно, потому что если всю процедуру производить на полностью разгруженном автомобиле, то из этого уже можно будет понять то что фары будут светить в одном направлении, а в том случае если заднюю часть багажника заполнить всем тем что вы обычно с собой возите, то задняя часть чуть присядет и вследствие чего передняя часть чуть поднимется, тем самым вы будете в вечернее время ослеплять встречных водителей)

Будет полезно: Две дюжины собственных автомобилей кэрролла шелби, идущие на аукцион

Краткое содержание:

Где находятся регулировочные винты за счёт которых и происходит регулировка? Просто так их разглядеть не получится, потому что если смотреть на данные винты на левой фаре (По направлению автомобиля с левой стороны имеется в виду), то их будет увидеть чуть посложнее так как этому будет препятствовать немного аккумулятор, но всё же чтобы их разглядеть вам нужно будет сперва открыть капот у автомобиля и поглядеть на заднюю часть той фары которую вы намерены отрегулировать, там вы найдёте два регулировочных винта (Один из них указан стрелкой), за счёт которых и осуществляется регулировка.

Примечание! На фото выше одного винта не видно, так как он находится чуть ниже, но всё же просматривая внимательно данную статью вы поймёте где располагается и второй винт регулировки фары!

Когда нужно регулировать фары? На неисправном двигателе можно ездить некоторое время, на изношенном колесо тоже, но вот на сильно уж опущенных фарах очень трудно (Кто ездил тот поймёт), к нам как то раз приезжал автомобиль по памяти если не ошибаюсь это была копейка, многие люди знают то что на данном автомобиле оптика и без того плохая та как там стоит только одна лампа которая выступает одновременно и ближнем и дальнем светом, в современных автомобилях в фарах стоят уже по две лампы вместо одной как это было ранее, так вот хозяин данной копейки нам пожаловался мол на то что у него в тёмное время суток дорогу плохо освещают фары, мы значит выключили свет в автосервисе и начали смотреть на сколько они плохо светят, а оказалось то всё дело только в том что фары были слишком низко опушены и освещали дорогу буквально только метров 6-7 от автомобиля, после того как мы ему эти фары задрали по так называемому ГОСТУ он обрадовался и поехал пробовать что да как, понравилось ему или же нет мы незнаем, потому что впредь его больше не видели, ну а так свет действительно стал намного дальше светить а это и меньшее количество аварийных ситуаций и более освещённая дорога, поэтому с этим делом не затягивайте, да и к тому же выполняется это очень легко.

Как определить неполадки в оптике

Необходимость корректировки света потребуется в следующих случаях:

• лампы сильно светят вверх или вниз;
• смещен луч в одну из сторон;
• неравномерная яркость фар при осмотре автомобиля;
• недостаточная сила света, не видна четкая галка;
• не работает одна из фар.

Настроенная оптика ВАЗ 2114 или модели 2115 отлично справляется с любыми погодными условиями. Для определения недостатков следует проводить визуальный осмотр работоспособности ламп раз в неделю, а корректировку проводить не реже 1 раза в сезон.

Учитывая то, что автомобиль часто эксплуатируется в ночное время, необходимо знать, как регулировать фары на ВАЗ 2110. Такая процедура часто проводится на СТО. Однако не всегда есть возможность воспользоваться услугами станции. Поэтому процесс настройки фар необходимо освоить своими руками.

Способы тюнинга оптики

Замена стекла фары ВАЗ 2109, тюнинг фар может быть выполнен своими руками, если есть опыт подобных работ и электросхема оборудования.

Черная оптика

Для тюнинга фар ВАЗ в черный цвет используется матовая краска. Оптику демонтируют, отделяют стекла. Внутри поверхность фар покрывают черной краской. Аналогичную красятся поворотники. Если у них стекла с рыжеватым оттенком, их заменяют на прозрачные. Стекла крепятся с помощью герметика.

Тюнинг фар ВАЗ 2109

Если есть необходимость, на ВАЗ 21099 устанавливаются противотуманки.

• установку кнопки, предварительно снимается решетка и динамик;
• подключение к монтажному блоку;
• закрепление противотуманных фар на бампере.

Специалисты рекомендуют устанавливать тюнинговые задние фонари, которые должны иметь уплотнители в тех местах, где кузов соприкасается с корпусом. Чтобы установить тюнинговый задний фонарь, необходимо снять пластиковую панель, отключить разъем, отвернуть гайки и установить фару. Стыки следует обработать герметиком.

Авто с «ангельскими глазками»

Для ВАЗ 21099 тюнинг можно сделать для фар в виде «ангельских глазок». Для их изготовления используют неоновые трубки, которые монтируют на передние фары. Механизм имеет специальный блок розжига. Есть возможность выбора цвета свечения. Кольца фиксируются с помощью герметика.

Особо красиво будут гореть светодиоды. Изготавливаются кольца из пластиковых трубок, которым с помощью строительного фена можно придать любую форму и замкнуть в кольца. Соединения ножек и проводов выполняются паяльником. Кроме того, можно сделать реснички на фары.

Если не работают поворотники ВАЗ 2109 или поворотники работают, но не все, есть другие неисправности в освещении, хочется оттюнинговать свой автомобиль или настроить фары, не обязательно ехать в автосервис, можно выполнить все работы своими руками.

Будет полезно: Рено логан передняя подвеска ремонт своими руками

Извините, в настоящее время нет доступных опросов.

Правильный выбор фар для ваз 2110

В автомобиле ВАЗ устанавливаются 2 вида фар:

1. «Киржач», которые относятся к отечественному производству. Линзы испускают пучок света. С одной стороны, регулировка фар ВАЗ 2110 должна проходить без проблем, Но, проходя через внешний рассеиватель, свет искажается. Распылению света еще способствуют плохие погодные условия.
2. «Бош» — импортный производитель. За счет высокого качества комплектующих деталей пучок света характеризуется четкой направленностью.

Оба вида имеют разные конструкции. Однако регулировка фар бош ваз 2110 ничем не отличается от отечественного аналога.

Правила регулировки фар

Часто регулировка фар ВАЗ 2110 проходит без снятия таких приборов с машины. На станции автообслуживания, регулировка фар ВАЗ 2110 проводится с применением стендов, на которых присутствует разметка, нанесенная под индивидуальную модель автомобиля. В домашних условиях настройка фар ВАЗ 2110 требует наличия самодельного шаблона. Изготавливается он из листов фанеры. Если есть возможность, разметка наносится непосредственно на стене. Изменение положения приборов происходит при помощи 2 регуляторов. Один из них отвечает за изменение положения фар по горизонтали, а другой по вертикали.

На автомобиле ваз 2110 регулировка фар необходима для того, чтобы поток света от неправильно отрегулированных приборов не ослеплял водителей встречных машин. Состоит она из основного этапа и нескольких подготовительных:

• подготовка автомобиля, площадки и стенда;
• осмотр регулируемых элементов;
• процесс регулировки.

Подготовка автомобиля, площадки и стенда

Понимая как регулировать фары на ВАЗ 2110, необходимо еще знать о правилах проведения подготовительных работ:

1. Проводится проверка надежности работы корректора.
2. Выбирается ровная площадка, на которую устанавливается автомобиль. Предварительно она проверяется уровнем. Небольшие уклоны дадут сильную погрешность при проведении работ. Хорошим вариантом будет площадка, расположенная перед гаражными воротами.
3. Зная, как отрегулировать свет фар на ВАЗ 2110, чтобы работы были выполнены верно, необходимо полностью заправить топливный бак, довести давление в шинах до нормы, а на водительское сиденье посадить человека, равного весу водителя.
4. Провести разметку на шаблоне или стене. Для этого на нем проводится вертикальная линия, соответствующая проекции оси автомобиля. Отступая в стороны, наносится еще 2 таких линии, которые соответствуют центрам фар машины. Расстояние между ними составляет 1108 мм. Проводится горизонтальная линия, по высоте центра фар. Отступая от нее вниз 75 мм, чертится еще одна горизонталь.

Геометрические показатели расположения светотеневой границы пучка ближнего света фар на матовом экране в зависимости от высоты установки фар и расстояния до экрана.

Расстояние от оптичес­кого центра фары до плоскости рабочей площадки н, мм	Номинальный угол наклона светового пучка фары в вертикальной плоскости	Расстояние R от проекции опти­ческого центра до светотеневой границы фары на экране, удаленном на 10 м, мм
угл. мин	процентов
До 600	34	1.00	100
От 600 до 700	45	1.30	130
От 700 до 800	52	1.50	150
От 800 до 900	60	1.76	176
От 900 до 1000	69	2.00	200
От 1000 до 1200	75	2.20	220
От 1200 до 1500	100	2.90	290

Сила света фар в режиме «ближний свет»

Тип фары	Сила света в направлении опти­ческой оси фары, кд, не более	Сила света в направлении 52 вниз от левой части световой границы, кд. не менее
C:CR	800	1600*
НС; HCR; DC; DCR	950	2200*

* В случае несоответствия параметров, полученных при неработающем двигателе, проводят измерение при работающем двигателе.

Осмотр фар

Перед тем как отрегулировать фары на ВАЗ 2110 своими руками, проводится работа со световыми приборами:

1. При помощи моющего средства смывается вся грязь со стекла.
2. Визуально ведется осмотр фары. Если на нем заметны царапины, то они устраняются полировкой. Лучше такую работу проводить в сервисном центре.
3. Также проверяются линзы и отражатели. При наличии на них трещин, они подлежат замене.
4. Если лампы эксплуатировались длительное время, то меняются на новые элементы. При установке источников света не следует брать лампы повышенной мощности. Это сопровождается излишним нагревом узла, что привод к его поломке.

Процесс регулировки своими руками

В Инструкции представлен пошаговой процесс как отрегулировать фары на ВАЗ 2110 своими руками:

1. Чтобы провести правильную регулировку фар ВАЗ 2110 своими руками, расстояние от стенда до места расположения автомобиля должно составлять 5 м. Автомобиль располагается под прямым углом к разметке.
2. Вместо водителя, на переднее сиденье, укладывается груз, весом, в районе 75 кг. Также на это место может сесть помощник шофера, если он имеет тот же вес.
3. Для правильной регулировки света фар ВАЗ 2110 необходимо установить пружины и амортизаторы в естественное, рабочее положение. Делается это при помощи качения автомобиля за крыло.
4. Открывается капот. Правая фара прикрывается. Корректор устанавливается в положение 1.
5. Перед тем как опустить фару на ВАЗ 2110, нужно найти регулировочный винт. Если прибор светит вверх, то его нужно опустить, путем вращения винта до попадания пучка света на вторую горизонтальную линию. Когда пучок сильно опущен, он наоборот требует подъема.
6. Такая же манипуляция проводится с правой фарой.

Расположение регулировочных винтов и секций на левой блок-фаре: 1 — винт регулировки пучка света в вертикальной плоскости; 2 — винт регулировки пучка света в горизонтальной плоскости; 3 — крышка секции дальнего света блок-фар; 4 — крышка секции ближнего света блок-фар.

Примечание. На правой блок-фаре все элементы расположены симметрично.

Чтобы понять, как отрегулировать дальний свет фар на ваз 2110, нужно воспользоваться другой инструкцией:

1. Автомобиль также устанавливается от стенда на расстоянии 5 м.
2. Теперь регулятор фиксируется в положение 4.
3. Регулировка проводится по тому же принципу, как и ближнего света. Отличие заключается в том, что направляется пучок на 25 мм ниже верхней горизонтали.

Схема разметки экрана для регулировки света фар на автомобиле

• А — вертикальная линия обозначающая расположение лампы ближнего света левой блок-фары;
• В — вертикальная линия обозначающая расположение лампы ближнего света правой блок — фары;
• С — горизонтальная линия обозначающая расположение ламп ближнего света фар;
• D — линия обозначающая высоту подъема горизонтальной границы пучков света;
• О — осевая линия;
• l — расстояние между лампами ближнего света фар;
• А — расстояние от поверхности площадки на которой установлен автомобиль до ламп ближнего света фар.

Регулировка фар ВАЗ 2109 своими руками

Перед регулировкой фар на ВАЗ 2109, устанавливаем автомобиль на ровную горизонтальную поверхность. Предварительно проверяем и, при необходимости, доводим до нормы давление в шинах.
Проверку и регулировку фар на ВАЗ 2109 необходимо проводить на снаряженном автомобиле: с полностью заправленным топливным баком, комплектом инструмента и запасным колесом.

Устанавливаем автомобиль перпендикулярно гладкой стене на расстоянии 5м. Ни сиденье водителя необходимо поместить груз массой 75кг. На стене размечаем, как показано на рисунке.

Замеряем расстояние от центра до пола. Это будет расстояние h на экране. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране.

Поворачиваем ручку гидрокорректора фар в положение «водитель и передний пассажир» и включаем ближний свет.

Направление светового пятна необходимо регулировать для каждой фары отдельно. Во время регулировку закрываем вторую фару непрозрачной материей.

Если верхняя граница левых частей световых пятен совпадает с линией N, а вертикальные линии А и В проходят через точки С1 и С2 пересечения горизонтальных и наклонных участков световых пятен, то фары считаются отрегулированными.

Регулируем винтами 1 (в горизонтальной плоскости) и 2 ( в вертикальной плоскости) положение светового пятна для каждой фары, если расположение световых пятен на стене не соответствует рисунку.

Поломки, препятствующие регулировке

Часто возникает вопрос, как отрегулировать фары ваз 2110 в случае ее повреждения фары или поломки гидравлического корректора. Последний прибор необходим для того, чтобы при движении, автоматически обеспечивалась регулировка фар. Если автомобиль загружен стационарно, то поток света идет на дорогу. В случае большой загрузки задней части машины, передняя часть поднимается вверх и световой поток начинает бить в небо. В этот момент включается корректор. С его помощью происходит автоматическое опускание фар.

Устранение диффекта фар

Если регулировка фар ваз 2110 не дает ожидаемые результаты осмотр начинается с этих приборов. Их разборка проводится следующим образом:

1. Выворачиваются весь крепеж, и фары вынимаются из гнезда.
2. С них снимаются лампы.
3. Чтобы отделить рассеиватель, используется фен. С его помощью растапливается герметик. Отделение проводится отверткой или другим плоским предметом. Если это фара Бош, то потребуется еще снять скобы, крепящие стекло.
4. Демонтируется отражатель. Он держится на 3 точках.
5. Все детали разобранной фары промываются. Неисправные элементы заменяются новыми. Затем сборка ведется в обратном порядке. В качестве герметика используется силикон.
