Коробка передач 2110, устройство, принцип работы

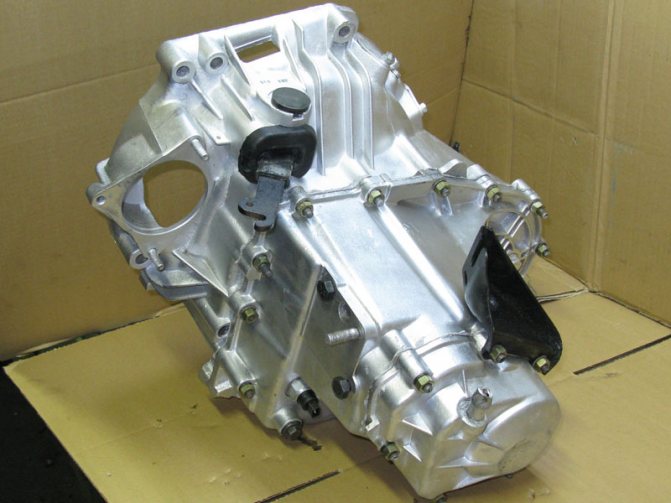

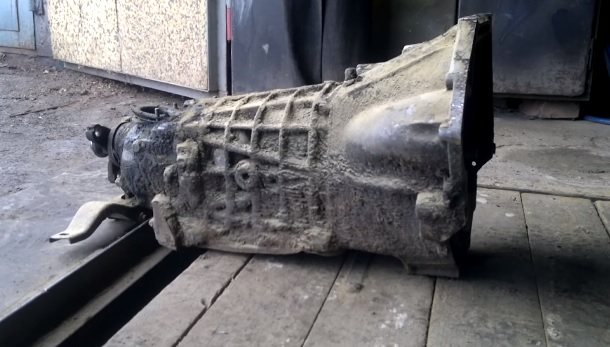

Корпус МКПП состоит из трех элементов (картер сцепления, картер КПП и задняя крышка картера КПП) и сформирован из сплава алюминия. Между элементами нанесена бензомаслостойкая прокладка-герметик. Гнездо картера оборудовано специальным магнитом, где собирается металлический остаток износа. Первичный вал являет собой блок, который имеет ведущие шестерни, постоянно сцепленные с ведомыми.

Полый вторичный вал оборудован съемной ведущей шестерней основной передачи. На данном валу располагаются ведомые шестерни передних передач и соответствующие синхронизаторы. На валах вмонтированы передние роликовые подшипники, а также задние шариковые. Под передним подшипником на вторичном валу располагается маслосборник, который предназначен направлять поток масла к ведомым шестерням внутрь вала.

Дифференциал является двухсателлитным. На фланце его коробки прикреплена ведомая шестерня основной передачи. Конструкция привода управления МКПП состоит из рычага ПП, тяги, шаровой опоры, штока ПП, а также систем выбора и переключения скоростей. Винты, при помощи которых производится крепление шарнира и рычага, имеют разную длину, покрытие и момент затяжки.

В случае осевого перемещения силового аппарата при езде транспорта возможно самопроизвольное выключение передач. Во избежание подобных ситуаций привод управления КПП ВАЗ 2110 оборудован реактивной тягой. Один ее конец связан с силовым аппаратом, а к другому крепится обойма шаровой опоры рычага ПП.

Все элементы КПП ВАЗ 2110 в процессе работы должны смазываться, поэтому в нее заливают трансмиссионную жидкость, уровень которой контролируется при помощи щупа и должен все время находится в пределах минимума и максимума.

Устройство коробки переключения передач

Случаются ситуации, когда снятие КПП совсем необязательно, достаточно её регулировки. У ВАЗ 2110 очень часто бывают проблемы с переключением передач, их выбивает. Чтобы устранить данную проблему, совсем необязательно снимать коробку, достаточно отрегулировать механизм привода выбора передач. Достаточно обойтись регулировкой в следующих случаях:

• не так давно, была произведена замена подшипника первичного вала или любой другой ремонт, где снималась КПП.
• вылетает только одна скорость.
• во время движения автомобиля, скорость плохо переключается или вовсе выскакивает.

Для произведения регулировки КПП нужно:

• Ослабить гайку с болтом, которая находится под машиной, стягивающая хомут крепления тяги коробки.
• С помощью отвёртки раздвинуть хомут и пазы тяги. Установить шток в нейтральное положение.
• С коробки переключения передач снять чехол.
• Для того, чтоб заблокировать заднюю передачу, нужно в окно накладки кронштейна выставить рычаг.
• Отрегулировать осевой люфт в заднем направлении и с помощью поворота налево.
• Хомут поставить на место и затянуть при помощи болта.

ВАЗ 2110 Ремонт КПП

Разборка КПП ВАЗ 2110. Disassembly of the gearbox VAZ 2110.

гудит кпп ваз 2110

Инструменты помощники, приспособления и расходные материалы

Для разборки и ремонта КПП вам будут нужны такие инструменты и расходные материалы:

1. Гаечные ключи.
2. Набор отверток.
3. Чистая ветошь.
4. Молоток.
5. Деревянный брус.
6. Специальный съемник для подшипников.
7. Клей ТБ-1324.
8. Шлифовальная шкурка.

ВАЗ 2112 ремонт кпп

Коробка передач 2110, разборка, пошаговая инструкция

Чтобы разобрать МКПП, необходимо в точности следовать нижеописанной инструкции:

1. Снимаем с автомобиля коробку передач, чистим ее от разных загрязнений и моем с наружной стороны.



2. Указатель, показывающий уровень масла, вынимаем из коробки передач.
3. Далее ставим КПП в вертикальное положение на картер сцепления, после чего откручиваем болт с плоской шайбой и две гайки с пружинной шайбой, крепящие кронштейн троса сцепления. Открутив все болтики, снимаем данный кронштейн из КПП.
4. На крышке, расположенной сзади, откручиваем все остальные болты крепления (четыре штуки).
5. Снимаем данную крышку, для чего необходимо при помощи отвертки приподнять прилив, который расположен на крышке.
6. Затем откручиваем болтик с пружинной шайбой, держащий вилку пятой передачи.
7. Теперь необходимо предотвратить от прокручивания валы коробки передач, для чего их следует зафиксировать — на включенной передаче вилку и муфту синхронизатора передвигаем вниз, чтобы шлицы муфты и шестерня соединились, после чего включаем четвертую либо третью передачу, переместив шток выбора передач.
8. Далее нужно расконтрить и открутить крепежную гайку первичного вала. Здесь нужно постараться, так как гайка очень туго закручена.
9. Затем проделываем со вторичным валом те же манипуляции, что и с первичным.
10. Приподнимаем в пятой передаче при помощи отверток ведомую шестерню (спрессовываем с вала ступицу синхронизатора). Вместе с шестерней снимаем вилку вторичного вала и синхронизатор. Проследите, чтобы не съехала муфта синхронизатора, поскольку шарики, фиксирующие синхронизатор, способны рассыпаться.
11. В синхронизаторе сверху снимаем упорную пластину, после чего в самом синхронизаторе достаем вилку в пазе муфты.
12. Также с синхронизатора следует снять блокирующее кольцо и шестерню пятой передачи. Пронумеруйте муфту и блокирующее кольцо, после чего снимите его. Это необходимо сделать, чтобы установить кольцо в такое же положение, как было, поскольку при работе кольца и зубья муфты приработались друг к другу.
13. Снимаем втулку на вторичном вале.
14. На вторичном валу расположена основная шестерня пятой скорости. Снимите ее и запомните, в каком положении она стояла.
15. Снимите пластину подшипников. Возьмите ударную отвертку и открутите на креплении пластины подшипников четыре болтика, имеющие пружинные шайбы. На вторичном валу снимите упорную шайбу.

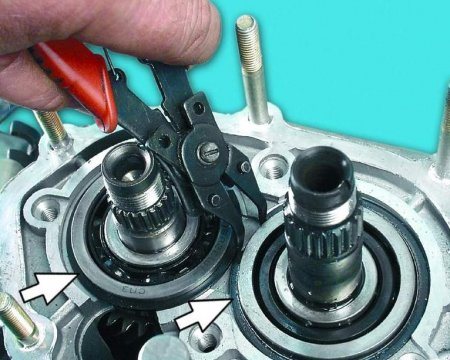

16. Далее приподнимите рукой два вала и снимите с них стопорные кольца.
17. Открутите фиксаторы и достаньте оттуда шарики с пружинами.
18. Затем открутите фиксатор заднего хода, снимите уплотнительное кольцо, после чего выньте пружину фиксатора.
19. Наклонив коробку, достаньте шарик фиксатора.
20. На креплении картеров КПП открутите 12 гаек и болт с пружинными шайбами. Не забудьте снять технологическую заглушку.
21. Вдоль картеров расположены три специальных паза. Вставьте туда отвертку и отсоедините от картера КПП картер сцепления.
22. Приподнимая картер КПП, поверните его влево, чтобы картер вышел из-под шестерни. Далее снимите с картера сцепления картер КПП.
23. Открутите болты на креплении вилок 1-ой — 4-ой передач.
24. Приподнимите шток переключения первой и второй передач и проследите, чтобы он вышел с опоры. Тогда поверните ею влево, чтобы головка перестала цепляться за блокировочную скобу. Снимите шток с вилкой — выньте из паза муфты синхронизатора вилку штока.
25. Повернув шток, головку штока переключения 3-ей и 4-ой скоростей отсоединяем от рычага выбора скоростей. Далее приподнимаем шток и снимаем его вместе с вилкой, вытащив их с паза муфты синхронизатора.
26. Затем вынимаем из опоры шток включения 5-ой скорости, для чего поворачиваем его и достаем головку, соединенную с блокировочной скобой.
27. Снимаем ось промежуточных шестерен заднего хода.
28. Снимаем промежуточную шестерню, для чего сдвигаем ее до механизма выбора скоростей, поворачиваем на сорок градусов и выводим из-под шестерен вала.
29. Одновременно снимаем первичный и вторичный валы, раскачивая их.
30. Снимаем дифференциал в картере сцепления.

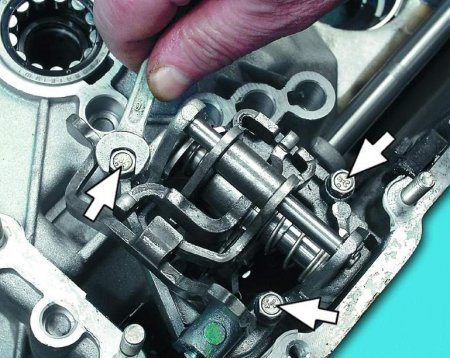

31. На креплении механизма выбора скоростей откручиваем три болта с пружинными шайбами, после чего снимаем данный механизм.
32. Вынимаем магнит в картере сцепления.
33. Откручиваем гайку корпуса привода спидометра с ведомой шестерней и снимаем сам корпус. Если уплотнительное кольцо корпуса порвано или на нем отсутствует упругость, его необходимо заменить.
34. Откручиваем выключатель света заднего хода, так как там есть место для уплотнительного металлического кольца. Он расположен в картере КПП.
35. Далее выпрессовываем с помощью специального съемника либо отвертки подшипник вторичного вала.
36. Снимаем маслосборник, который расположен под подшипником.
37. Специальным съемником выпрессовываем подшипник первичного вала.
38. Взяв подходящую оправку, запрессовываем в картере сцепления новые передние подшипники до самого упора.
39. В защитном чехле штока выбора передач при помощи отвертки сдвигаем кромку с опорной втулкой штока.
40. Сдвигаем шток, открутив для этого болт на креплении рычага выбора скоростей, после чего снимаем этот рычаг.
41. Далее в картере сцепления вынимаем шток выбора скоростей.

Распространенные проблемы КПП

Владельцы автомобиля ВАЗ 2110 отмечают несколько характерных неисправностей у коробок передач для данной модели. У кого-то не включается задняя скорость, другие жалуются на вылет и так далее.

Рассмотрим наиболее популярные проблемы, которыми может «похвастаться» коробка отечественной «десятки».

1. Проблема первой скорости. Она может вылетать или тяжело включаться на автомобиле. Причин существует несколько:

1. Вышел из строя синхронизатор;
2. Пружина фиксатора имеет дефект, она лопнула;
3. Рычаг разболтался, из-за чего скорости переключаются самопроизвольно;
4. Вышел из строя шток или неисправна вилка, требуется их обязательная замена.

• Проблема второй передачи. Ее часто выбивает, либо сложно переключиться на нее. Причин подобной неисправности тоже может быть несколько:
• Зубцы шестеренки плохо цепляются за муфту переключения скоростей;
• Кончики зубцов стерлись, износились, потому скорость тяжело включается. С течением времени она начнет вылетать. Потому ремонт требуется обязательно;
• Если передачу выбивает при наезде на кочки, тогда ничего хорошего в этом нет — проблема кроется в выходящем из строя сцеплении.

В некоторых случаях для исправления проблемы со второй передачей можно заменить фиксирующую пружину. Но если передачи продолжают вылетать, с трудом переключаться, тогда никакая регулировка и полуремонт не поможет. Здесь требуется исключительно капитальный ремонт коробки передач, и никак иначе. Но если замену сальников коробки передач ВАЗ 2110 можно выполнить самостоятельно, то провести полноценный ремонт будет сложно.

КПП ВАЗ 2110(часть№2)

Наличие опыта, соответствующих знаний и навыков дает возможность заниматься проблемами КПП своими руками. Если же все это отсутствует, настоятельно рекомендуем обратиться в проверенный сервисный центр, где проведут диагностику, определяют истинные причины неполадки и приведут вашу КПП в былое состояние. Да, это будет стоить определенных денег, но без этого уже не обойтись. Ничто не вечно. Тем более коробка передач «десятки».

Когда же коробка передач ВАЗ 2110 требует вмешательства автомастера? Как правило, существует ряд дефектов, которые приводят к поломке КПП. Они и будут рассмотрены в данной статье.

Ремонт коробки ВАЗ, на какие дефекты обращать особое внимание

1. Проверяем коробку передач и картер сцепления на их целостность. При наличии каких-либо дефектов, картер нужно заменить. Для этого необходимо снять с картера подшипник и вилку выключения сцепления. Затем выпрессовываем сальники.
2. В КПП и картере сцепления следует проверить все поверхности и заднюю крышку. Если присутствуют небольшие повреждения, можно зачистить их шлифовальной шкуркой. При наличии значительных повреждений, в частности скол, вмятин, трещин, необходимо произвести ее замену.
3. Проверьте штоки переключения передач. Если они согнуты, присутствуют задиры или заусеницы, различные неровности либо износились лунки под фиксаторы, замените их.
4. Также обратите внимание на вилки. При наличии изношеных лапок, согнутых вилок или прочих дефектов, замените их на новые.

Диагностика деталей (дефектовка) КПП ВАЗ 2110

Рассмотрим вкратце возможные проблемы, которые помогает определить переборка коробки передач ВАЗ. Возможно, вам придется поменять картер сцепления, либо КПП, для чего следует исследовать их внутреннюю поверхность на предмет трещин, деформаций и сколов, сделав соответствующие выводы.

Картер сцепления коробки

С большой вероятностью посторонние шумы и проблемы при работе КПП ВАЗ 2110 могут возникать по причине износившихся подшипников. Проверяем люфт роликовых подшипников, установленных в картере сцепления, и подшипников качения, находящихся на первичном и вторичном валу.

Штоки и валы коробки передач

Проверьте штоки и вилки передач, которые также крайне сильно подвержены физическому износу со временем. Наличие очевидных сколов, деформаций, задиров и истираний намекает нам на необходимость замены данного исполнительного механизма на новый. Благо, найти замену в ремонтных магазинах ВАЗ не проблема.

Ремонт коробки передач руками, как привести запчасти в нужный вид

1. При необходимости замены шарнира штока, на нем следует отодвинуть защитный чехол, после чего открутить болт на креплении шарнира. Для прочности на болт был нанесен специальный клей ТБ — 1324. Поэтому необходимо перед сборкой почистить болт и нанести на поверхность данный клей.
2. Проверьте магнит, если он целый, просто почистите его от загрязнений. В случае обнаружения небольших трещинок или если он плохо магнитит, следует произвести его замену.
3. Почистите от герметика поверхности картеров КПП, сцепления и заднюю крышку.
4. При помощи трансмиссионного масла смажьте все вращаемые элементы.
