Если на вашей Ладе Калина появились «плавающие» обороты, то обязательно нужно проверить датчик холостого хода. Среди всех неполадок двигателя некорректно работающий холостой ход может проявляться в следующих случаях:

1. В момент переключения скоростей глохнет двигатель.
2. Обороты двигателя самостоятельно повышаются или понижаются.
3. При остановке автомобиля с работающим двигателем обороты резко падают.

Все эти симптомы указывают на неисправность датчика холостого хода. Но перед тем как начать его ремонт, нужно точно знать, где он находится и как он выглядит.

Где находится и как выглядит

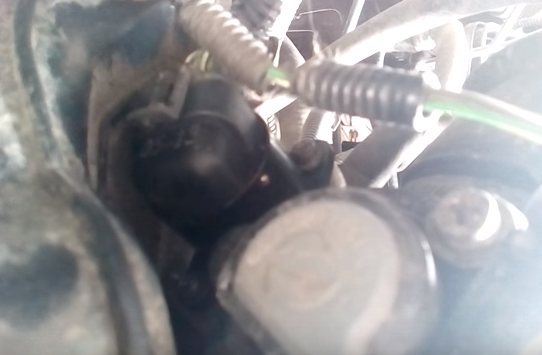

Процесс установки датчика холостого хода Лада Калина
Реле холостого хода на всех трех вариантах исполнения Калины находится возле дроссельного узла и фиксируется на два небольших болта.

Данный элемент системы управления двигателем, находится на дроссельном узле в непосредственной близости к датчику управления дроссельной заслонкой.

Замена датчиков инжектора РХХ и ДПДЗ на ВАЗ 2110, 2112, 2114, Калине и Гранте, Приоре

Замена датчика холостого хода #2 ВАЗ 2108 2109 21099 2113 2114 2115! Как заменить ДХХ РХХ регулятор?

Все датчики двигателей 21116, 21126, 21127

Каждый датчик снабжён разъёмом, закреплённым на его корпусе:

Второй контакт датчика – это сам корпус

Бесперебойную работу двигателя обеспечивает набор элементов:

• Датчик расхода воздуха (ДМРВ) – часть системы впуска. Не используется на двигателях 21127. Деталь обозначается, как 11180-1130010;

• Два датчика положения дроссельной заслонки – переменные резисторы, встроены в дроссельный патрубок;

• Датчик температуры тосола – терморезистор с винтовым креплением, вкручивается в кожух термостата. Номер в каталоге – 21120-3851010;

• Датчик детонации – пьезоэлемент с двумя выводами, закреплён на корпусе блока цилиндров. Номер по каталогу – 21120-3855020;

• Два датчика кислорода (ДК), диагностический и управляющий – оснащены винтовым креплением, вкручиваются в корпус приёмной трубы. 21074-3850010 – это обозначение каждого модуля;

• Датчик скорости – электронный модуль, закреплён на кожухе КПП сверху. Обозначение по каталогу – 21700-3843010;

• Датчик положения коленвала (ДПКВ) – электронный модуль, закреплён на корпусе масляного насоса. Обозначается как 21120-3847010;

• Датчик фаз – электронный модуль под обозначением 21120-3706040. В конструкции двигателя 21116 не используется;

• Датчик давления масла – имеет винтовое крепление, обозначен как 11180-3829010.

Элемент, указанный под номером «9», будет установлен в разных точках в зависимости от комплектации (см. фото). На третьем рисунке отображено, где закреплён датчик «8»:

8-клапанный двигатель 21116, датчик давления

16-клапанные двигатели 21126 и 21127, датчик давления

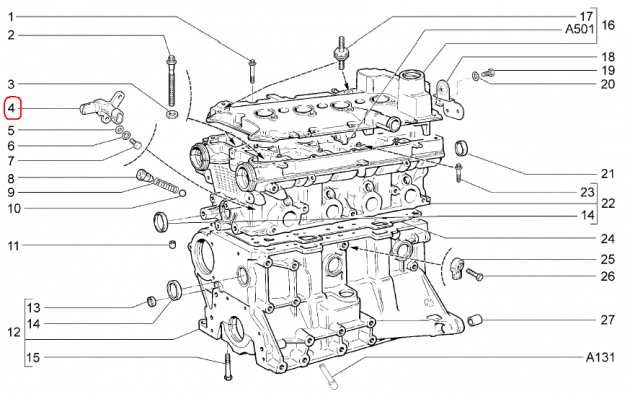

16-клапанные двигатели 21126 и 21127, датчик фаз

В конструкции системы резонансного впуска использован отдельный датчик, измеряющий температуру и давление воздуха. Элемент обозначается как 21800-1413010:

Датчик давления и температуры воздуха в моторе 21127

Устройство модулей дроссельных заслонок не рассматривалось. Недочёт исправлен ниже.

Для разных моторов «Калины-2» подходит свой, уникальный по конструкции модуль, содержащий дроссельную заслонку с электроприводом:

• 21126-1148010 – элемент предназначен для ДВС 21126;

• 21127-1148010 – часть конструкции двигателя 21127;

• 21116-1148010 – часть впускного тракта 8-клапанного мотора (21116).

Корпус модуля выполнен из лёгких сплавов и снабжён разъёмом, к которому подведены контакты датчиков и электродвигателя.

Дроссельный узел двигателя 21126

При необходимости модуль лучше заменять в сборе, а не пытаться чинить его.

Проводя манипуляции с электрическим оборудованием, нужно отключать от АКБ «минусовую» клемму. К операции по замене датчиков требование относится тоже.

Калина. Неустойчивый холостой ход и глохнет после того как прогреется.

Регулятор Холостого Хода: отличаем от подделки, замена ВАЗ 2110, 2114, Kalina, Granta, Priora

Признаки неисправности

Процесс снятия и чистки датчика холостого хода на Лада Калина
Симптомы неисправности РХХ на автомобиле Лада Калина следующие:

• двигатель не держит холостой ход. При этом холостые обороты могут подскакивать, зависать, а потом опять возвращаться в норму;
• двигатель троит на холостом ходу;
• не происходит компенсация возросшей нагрузки на двигатель;
• затрудненный пуск двигателя. Если нажатие на газ облегчает запуск, то это верный признак неисправности РХХ;
• поддерживаются недостаточные либо и вовсе отсутствуют прогревочные обороты;
• автомобиль глохнет на холостых, при сбросе газа, смене передач.

Диагностика

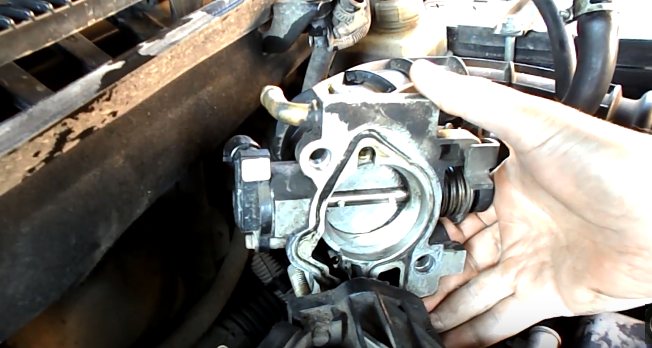

Дроссельная заслонка Лада Калина
Заметили указанные выше “симптомы”? Удостоверьтесь, что проблему вызывает именно неисправность датчика. Если среди инструментов найдется вольтметр, то диагностику можно провести самостоятельно.

Проверка цепи

Перед тем как проверить цепь, заранее приготовьте мультиметр и настройте его на работу. Далее откройте капот и отсоедините питание от регулятора холостого хода. Затем на мультиметре необходимо выставить режим работы вольтметра. Черный щуп нужно подключить к «массе» автомобиля, а красный поочередно подсоединяем ко всем выводам на колодке.

Проверка датчика холостого хода на Лада Калина

Воспользовавшись помощью второго человека, заводим мотор и смотрим показания мультиметра. Параметры должны быть в пределах 12 вольт. В случае если мультиметр показывает значение, которое существенно ниже положенного, причину нужно искать в АКБ, а когда напряжение полностью отсутствует, причину необходимо искать в проводке или ж в блоке управления двигателем. Если в ходе поверки выяснилось, что цепь исправна, можно сосредоточить внимание на датчике.

Проверка датчика

При проверке датчика мультиметр нужно переключить в режим проверки сопротивления. Далее независимо от полярности, нужно подключить щупы к выводам А и В, после этого к С и D. Сопротивление на рабочем датчике должно составлять в пределах 53 Ом.

После этого необходимо поочередно подключить щуп ко всем выводам. На мультиметре должна быть показана «бесконечность» во все вариантах подключения

Проверка исправности регулятора

Перед тем как начать процесс проверки регулятора холостого хода необходимо обеспечить неподвижность транспортного средства, то есть затянуть ручник и подложить под колеса башмаки. Рассмотрим самые простые и доступные способы диагностирования.

Устройство изымается из общей электрической цепочки и при помощи вольтметра производится проверка напряжения. При включении зажигания полученное напряжение не должно выходить за стандартные пределы, то есть, 20 вольт. Если напряжение намного ниже – неисправность с зарядкой аккумулятора, если отсутствует – стоит проверить всю цепь.

Следует проверить уровень сопротивления. Он не должен превышать 53 Ома.

Если включить зажигание и приложить к регулятору холостого хода колодку питания, то игла датчика должна сменить свое положение, если нет, то это свидетельствует о неисправности.

Возможно, что главная неисправность находится в самой работе РХХ. При определенных навыках и знаниях заменить неисправный регулятор холостого хода можно самостоятельно, без помощи работников автосервиса.

Подготовка к чистке датчика холостого хода

Для того чтобы почистить РХХ, нужно заранее подготовить небольшой комплект инструментов и материалов, которые будут необходимы в процессе работы: небольшая крестообразная отвертка, аэрозольная жидкость, ветошь и средство для чистки карбюраторов.

После того как все необходимое для работы подготовлено, нужно отключить питание автомобиля от АКБ. Далее следует найти РХХ, расположенный на дроссельном узле при помощи небольшой отвертки открутить два фиксирующих винта.

Чистка РХХ

Положите датчик холостого хода на чистую ветошь и распылите на его иглу очищающую жидкость из аэрозольного баллончика. В процессе распыления следите за тем, чтобы жидкость не попала под пружину. Если это произойдет, нужно будет продувать датчик под высоким давлением, но и эта процедура не даст гарантий, что РХХ будет корректно работать. Далее протрите иглу чистым куском ветоши и дождитесь полного высыхания.

Датчика холостого хода на Лада Калина – на фото представлен процесс чистки

Если этого не сделать, впоследствии придется сушить и прочищать автомобильные свечи. Воспользуйтесь моторным маслом и протрите уплотнительное кольцо датчика холостого хода. После этого установите его в посадочное место и надежно закрепите двумя винтами.

При установке датчика нужно соблюдать осторожность, так как с поврежденным уплотнителем РХХ не будет работать в нормальном режиме. Если после чистки датчик холостого хода не хочет функционировать нормально, его необходимо заменить на новый.

Замена датчика холостого хода на Калине

Операция по установке или снятию изделия не отличается особой сложностью и доступна любому автовладельцу независимо от уровня подготовки, практически при любых условиях. Замена производится в следующей последовательности: 1. Первый шаг. При любой работе связанной с электрикой автомобиля, бортовая система обесточивается (для этого достаточно отсоединить клемму АКБ). 2. Второй шаг. Находим регулятор и отсоединяем от его корпуса контактную колодку с питающими проводами. 3. Третий шаг. При помощи длинной крестовой отвертки откручиваем крепежные винты (в количестве 2 штук) и извлекаем изделие из дроссельного узла автомобиля. 4. Производим установку нового изделия, процедура аналогична процессу снятия только в обратной последовательности. Новый датчик в регулировке и настройке не нуждается.

Меры для продления срока эксплуатации РХХ

Следует отметить, что не всегда следует незамедлительно заменять регулятор холостого хода для 8 клапанной Калины на новое устройство. Достаточно часто его правильной работе препятствует банальное загрязнение маслами и смолистыми отложениями, которые содержатся в картерных газах. Потому для восстановления работоспособности РХХ и продления срока его эксплуатационной службы, необходимо периодически производить очистку от загрязнений конусной иглы и пружины изделия. Кроме того, очистке подлежит и само установочное отверстие в дроссельном узле. Если соблюдать вышеприведенные рекомендации, устройство не подведет в самый ответственный момент и прослужит длительное время.

Выбор датчика и цена

Новый датчик холостого хода для Лада Калина в упаковке
Данный элемент является не очень дорогим, то в то же время и не копеечным. Цена его зависит в первую очередь от производителя. И особенно, ценники стали отличаться послу роста курса доллара.

1. КЗТА 573 руб.
2. Омега 639 руб.
3. Автоваз 695 руб.
4. GM 1074 руб.

Существую еще несколько производителей, но смысла перечислять их нет, так как средний разброс цен в принципе понятен. Если остались вопросы по замене, снятию или установке РХХ на Приору, обсуждаем ниже в комментариях.

Пошаговая инструкция замены

1. Крестовой отверткой отворачиваем два винта крепления регулятора холостого хода к корпусу дроссельной заслонки.
2. Снимаем регулятор холостого хода
3. Омметром измеряем сопротивление между выводами обмоток.
4. Штангенциркулем с глубиномером измеряем выступание иглы нового клапана.
5. Если выступание клапана более 23 мм, утапливаем клапан в кор¬пус следующим образом:
6. проводом соединяем положительный вывод аккумуляторной батареи с выводом D регулятора (соединение провода с выводом должно быть заизолировано);
7. оголенным концом провода, соединенным с отрицательным выводом аккумуляторной батареи, кратковременно касаемся вывода С колодки жгута. Поскольку, клапан движется очень медленно, касания выполняем многократно, воспроизводя работу импульсного источника питания.
8. Визуально проверяем состояние уплотнительного кольца. Поврежденное кольцо заменяем.

Устанавливаем регулятор в обратной последовательности
