Принцип работы автомобильного предохранителя

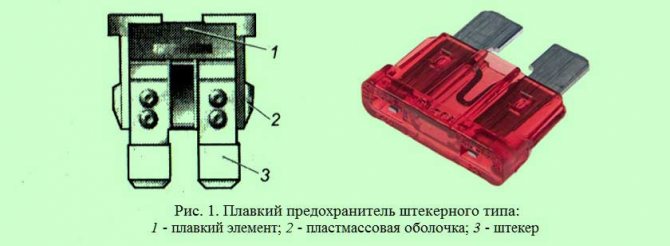

Составными элементами автомобильных предохранителей являются такие элементы, как корпус и плавкая вставка. На автомобилях Шевроле и ДЭУ Ланос устанавливаются устройства флажкового или штекерного типа. Корпус таковых устройств изготавливается из пластика. Плавкая вставка находится внутри корпуса, который обязательно не должен быть герметичным. Из корпуса выступают два контакта (ножки), посредством которых деталь устанавливается в электрическую цепь определенного прибора.

Самый главный параметр предохранителя — это величина силы тока, на которую он рассчитан. Все устройства предназначаются для защиты электрической проводки от возгорания, а также предотвращение выхода из строя электроприборов. Если говорить простыми словами, то предохранитель уберегает электрооборудование от короткого замыкания и протекания большой силы тока. Большой ток может привести к возникновению оплавления, и последующему самовозгоранию проводки.

Плавкая вставка элемента рассчитана на определенную величину тока, что зависит от мощности токоприемника (электрооборудования). Как только ток в цепи превышает номинальное значение, на которое рассчитан предохранитель, то происходит перегорание плавкой вставки. В итоге цепь размыкается, и тем самым исключается оплавление изоляции проводов и выход из строя электроприборов.

После срабатывания предохранителя, он не подлежит ремонту, и должен быть заменен аналогичным по величине тока. Устанавливать его на место вышедшего из строя элемента следует только после того, как будет выявлена причина сработки устройства. Если при замене вышедшего из строя предохранителя установить устройство меньшей или большей силы тока, то это приведет к следующим ситуациям:

• Если ток ниже номинального, то устройство будет срабатывать при включении электроприборов
• Если ток будет выше номинального, то предохранитель не сработает, что повлечет за собой оплавление изоляции, а также выход из строя электроприбора

Номинал защитного элемента указывается на лицевой стороне изделия. Дополнительно производители выпускают устройства, которые различаются по цвету. Цвет соответствует силе тока, на которую рассчитано защитное устройство. Ниже представлена таблица, в которой указан номинал устройств в зависимости от цвета.

Использовать таблицу с цветами очень удобно, когда на предохранителе не видно его номинал. Если не знаете, какой номинал должен иметь защитный элемент в цепи с тем или иным электроприбором, то не стоит угадывать. Его можно рассчитать или воспользоваться информацией, представленной ниже.

Приложение предохранители Ланос android

Замена

Статью мы начали с неожиданных неисправностей электроприборов. После того как вы получили представление о том, как выглядит блок предохранителей «Шевроле-Ланос» и за что отвечают его элементы, можно приступить к устранению неисправностей. Наиболее распространен выход из строя прикуривателя, поэтому разберем процесс замены на его примере.

Прежде всего, нужно убедиться, что прикуриватель действительно не работает. Тому, что он перестал выполнять свои прямые обязанности или заряжать ваши гаджеты может быть несколько причин:

• сгоревший предохранитель;
• засоренный контакт;
• непостоянный контакт зарядника из-за его конфигурации;
• проблемы с проводкой или контактами.

Последний случай очень редок и наименее вероятен. Убеждаемся, что гнездо не забито мусором, пылью, пеплом или табаком. Если это так – отчистите гнездо. Затем проверьте, хорошо ли зарядник вашего гаждета входит в гнездо. Возможно, проблема будет именно в этом и решится покупкой нового зарядного устройства. Итак, если все вышеперечисленные проблемы вас не коснулись – значит, необходимо заменить предохранитель. Он находится во внутреннем блоке (как к нему подобраться – читайте выше) и имеет маркировку F10. Пинцетом извлеките старый ПП, убедитесь, что он действительно сгорел (черного цвета, обугленный, оплавленный) и вставьте на его место новый того же номинального тока (15 А).

Также автовладельцы «Шевроле-Ланос» сталкиваются с тем, что авто не заводится. Решить такую проблему зачастую можно заменой предохранителя топливного насоса. Посмотрите видео по замене:

Предохранитель топливного насоса на Шевроле ланос

Автомобиль Шевроле Ланос заслужил отличную репутацию и пользуется спросом отечественных водителей. Практически все отмечают его надежность, неприхотливость, экономичность и простоту в обслуживании.

Автомобиль Шевроле Ланос

Конструкция действительно проста и продумана до мелочей. Не обошли разработчики вниманием и систему защиту электрооборудования, разместив предохранители в двух блоках, а также в одном дополнительном с реле.

Но ситуация, когда отказывает какой-то электропотребитель, может приключиться даже на таком надежном транспортном средстве. К примеру, очень часто отказывает прикуриватель, освещение или отопление. Некоторые водители сразу же теряются и едут на СТО, тратя немалые деньги за то, что могли бы сделать самостоятельно буквально за несколько минут.

Автомобиль Шевроле Ланос приобретают в основном люди со средним достатком, поэтому выполнение многих работ для многих очень актуально.

Читать дальше: Предохранитель стеклоомывателя хендай акцент

Где находятся предохранители на Шевроле и ДЭУ Ланос

Один из главных вопросов, которым задаются все автовладельцы, заключается в том, где находятся предохранители. Перед тем, как выполнить диагностику цепи питания того или иного неработающего электроприбора, следует первоначально отыскать нужный предохранитель. На Ланосе имеется три места, где располагаются эти устройства. Более подробно об их расположении, выясним далее.

На Ланосах ставится три блока предохранителей и реле. Их места расположения известны далеко не всем автовладельцам, поэтому представляем вниманию информацию с фото:

1. Блок в подкапотном пространстве. Если снять крышку блока, то можно обнаружить наличие не только защитных устройств, но и реле. Этот блок является основным, так как именно здесь находятся устройства, отвечающие за защиту цепи замка зажигания
2. Блок в салоне возле ног водителя. На этом блоке расположены только предохранители без реле. На этом блоке расположены защитные устройства, включенные в цепь салонных электроприборов — освещение салона, аварийная сигнализация, магнитола, питание ЭБУ, габариты и прочие



3. Блок реле под панелью приборов. Чтобы получить к нему доступ, необходимо снять декоративную заглушку сбоку на торпеде или же снять панель блока электрокорректора фар. Этот блок оснащен только реле
4. Дополнительный предохранитель установлен с правой стороны в районе ног пассажира. Надо отметить, что этот элемент устанавливался не на все автомобили Ланос, а только на тех, у которых имеется антиблокировочная система ABS. Его номинал 10А
5. Дополнительные реле также установлены под капотом автомобиля с левой стороны возле моторного отсека

Зная, где располагаются блоки предохранителей и реле на Шевроле и ДЭУ Ланос, необходимо разобраться, за защиту и работоспособность каких электроприборов они отвечают.

Основной блок

Внешний БП расположен в подкапотном пространстве «Шевроле-Ланос». Сам блок сверху защищен крышкой, снять которую можно, отжав пару защелок по бокам. С обратной стороны крышки вы найдете электрическую схему блока и несколько запасных предохранителей. Схема основного блока:

В действительности внешний блок имеет следующий вид:

В нем располагаются 20 ПП с маркировкой EF и 11 реле, которые маркируются буквой K. Прежде чем менять какой-либо элемент блока, нужно знать, в цепь какого прибора он включен. ПП отвечают за следующие элементы:

Реле БП отвечают за:

1. клаксон;
2. работу фар ближнего и дальнего света;
3. работу муфты в компрессоре системы кондиционирования воздуха;
4. вентилятор радиатора (дополнительный);
5. работу противотуманок;
6. работу габаритных огней передней и задней части автомобиля, стоп-сигналов, подсветку приборной панели и ламп салонного освещения;
7. электрические стеклоподъемники передних и задних стекол;
8. вентилятор радиатора (основной);
9. топливный насос;
10. обогрев заднего стекла (если он предусмотрен комплектацией);
11. блок управления вентиляторов радиатора.

Читать дальше: Тойота рав 4 не заводится с кнопки

Блок предохранителей и реле под капотом на Ланосе

Данный блок находится с правой стороны, если открыть крышку капота. Он закрыт пластиковой крышкой, которая обеспечивает герметичность. Крышка крепится при помощи защелок. Под ней располагаются не только предохранители, но и реле. Для удобства извлечения предохранителей, имеется специальная вилочка. Ниже на фото цифровое обозначение устройств, расшифровка которых имеется в таблице.

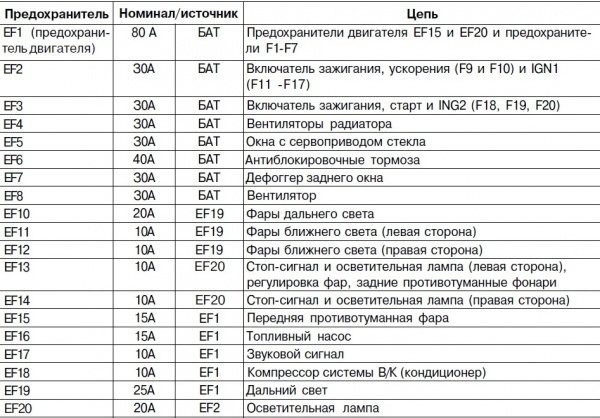

Предохранительный элемент F1 защищает цепь питания предохранителей F1-F7 и F15-F20. F12 — используется на автомобилях с кондиционером. Защищает цепь электрической муфты кондиционера. F15 представляет собой диод реле муфты компрессора кондиционера. F19 — защищает цепь питания стоп-сигнала, электрокорректора фар, наружного освещения с левой стороны, подсветки корректора, часов, задних противотуманок, лампы пепельницы, магнитолы и подсветки включения кондиционера. F20 — дополнительно защищает цепь питания габаритов правой фары и подсветки номерного знака.

В таблице выше реле R3 используется на автомобилях Ланос с кондиционером. Это реле отвечает за работу электрической муфты компрессора кондиционера. R4 — это элемент также может не использоваться, если на Ланосе, Сенсе или Шансе стоит один вентилятор. Он отвечает за его включение. R5 — включение передних противотуманных фар при наличии таковых на авто. R11 — реле включения вентиляторов охлаждения на первой и второй скорости.

Видео «Как найти требуемый защитный элемент»

В этом видео показано, какой предохранитель отвечает за топливный насос. Электропредохранитель прикуривателя меняется так же.

Скиньте обозначения предохранителей на Ланосе.

• Где находятся предохранители на Ланосе? – 1 ответ

Расположены блоки предохранителей на Ланосе в нескольких местах.

Блок предохранителей и реле в подкапотном пространстве.

1. Цепи предохранителей EF15–EF20 и предохранителей салона F1–F7;
2. Выключатель зажигания (IGN1);
3. Выключатель зажигания (IGN2);
4. Электродвигатель вентилятора системы охлаждения;
5. Электродвигатель стеклоподъемника и привода люка (при наличии стеклоподъемника и люка);
6. Реле АБС (при наличии АБС);
7. Обогреватель заднего стекла (только для хэтчбека);
8. Электродвигатель системы вентиляции салона;
9. Электромагнитная муфта привода компрессора кондиционера (при наличии);
10. Дальний свет левой и правой фары;
11. Ближний свет (левая фара), электродвигатель корректора пучка света левой фары;
12. Ближний свет (правая фара), электродвигатель корректора пучка света правой фары;
13. Габаритные фонари (левая сторона), включатель электродвигателей корректоров пучка света;
14. Габаритные фонари (правая сторона), фонарь освещения номерного знака;
15. Противотуманные фары;
16. Электродвигатель топливного насоса;
17. Звуковые сигналы;
18. Электромагнитная муфта привода компрессора кондиционера (при наличии);
19. Реле фар, переключатели света фар, указатели поворота;
20. Реле корректоров пучка света фар и цепь предохранителя EF13;
21. Не используется;
22. Реле компрессора кондиционера;
23. Реле фар;
24. Реле звуковго сигнала;
25. Реле вентилятора радиатора;
26. Реле стеклоподъемника;
27. Реле габаритов;
28. Не используется;
29. Не используется;
30. Реле обогревателя заднего стекла;
31. Реле топливного насоса;
32. Блок перемычек.

С 1 по 20 предохранители имеющие обозначения ЕF (кроме пункта 9 — это диод D9). С 21 по 32 — реле.

Номинальный ток: красные — 10 А, голубые — 15 А, желтые — 20 А, белые — 25 А.

Блок предохранителей в салоне.

1. Плафон освещения салона, плафон освещения багажника;
2. Переключатель света фар;
3. Аварийка;
4. Не используется;
5. Контроллер;
6. Аудиосистема;
7. Фонари стоп-сигнала;
8. Не используется;
9. Аудиосистема;
10. Прикуриватель;
11. Комбинация приборов, часы, сигнальная лампа ремня безопасности, освещение бардачка;
12. Фонарь заднего хода;
13. Не используется;
14. Генератор, датчик скорости, форсунки, адсорбер, клапан рециркуляции отработавших газов;
15. Модуль зажигания;
16. Аварийка;
17. Контроллер, реле топливного насоса;
18. Электродвигатель стеклоочистителя и насоса стеклоомывателя;
19. Реле вентилятора системы охлаждения, реле обогревателя заднего стекла;
20. Электродвигатель системы вентиляции салона.

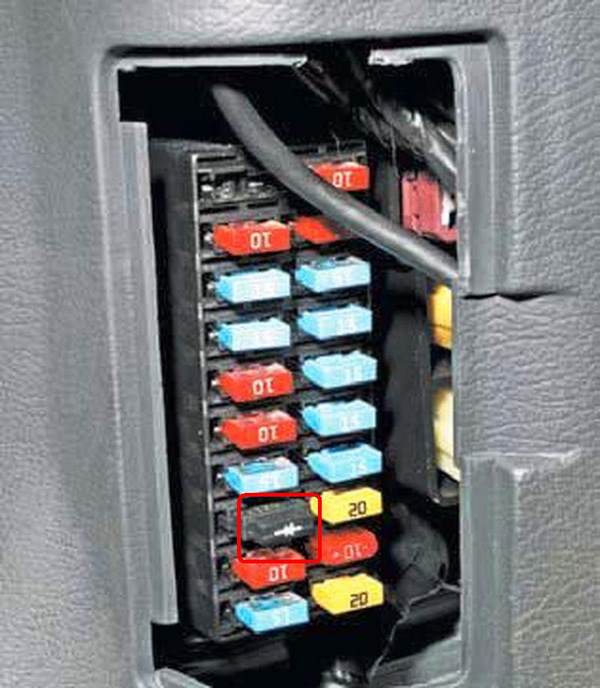

Предохранители в салонном блоке находятся слева, возле ног водителя. Чтобы к ним подобраться нужно будет снять защитную крышку.

Подпишись

на наш канал в
Я ндекс.Дзене
Еще больше полезных советов в удобном формате

Нередко автолюбителя сталкиваются с вышедшим из строя электроприбором и не знают, что делать дальше. Казалось бы, электрическая схема автомобиля слишком сложна и не каждому под силу найти причину неисправности. Неужели при любой поломке нужно везти ваш «Шевроле-Ланос» электрику? Конечно, нет. Наиболее частой причиной того, что электроприбор перестает работать, становятся сгоревшие предохранители. Поэтому прежде чем впадать в панику и ехать к мастеру, нужно заглянуть в блок предохранителей (БП) «Шевроле-Ланос» и осмотреть его.

В современных автомобилях традиционно предусмотрено два блока предохранителей: основной (или монтажный) и дополнительный. Так как это не совсем верная градация (ни один из них не является более важным по сравнению с другим) многие называют их внутренним и внешним блоком. В БП установлены плавкие предохранители (ПП) различного номинального тока и реле. И те, и другие элементы БП служат для защиты приборов электрической цепи. ПП являются элементами мгновенного действия, то есть они сгорают в тот момент, когда ток в цепи превышает значение номинального (который индивидуален для каждого ПП). Реле защищают элементы цепи от сильных перегрузок: от короткого замыкания и сопутствующего ему огромного напряжения в цепи.

Блок предохранителей в салоне автомобиля слева под обшивкой

Салонный блок предохранителей Ланос, Сенс и Шанс отвечает за защиту различного электрооборудования. На этом блоке в салоне расположено 20 предохранителей. С их предназначением разберемся подробно.

В таблице ниже представлено не только описание предназначения каждого элемента, но еще и величина максимального тока. При поиске или замене салонных предохранителей на Ланосе необходимо опираться на данные из таблицы.

За выключение ламп задних ПТФ отвечает предохранитель F2. Он также защищает цепь питания корректора фар и сигнализацию открытых дверей. F5 — защищает цепь питания ЭБУ автомобилем. Провод питания идет напрямую от аккумулятора. Предохранитель F8 на блоке отвечает за подачу питания на световую сигнализацию на водительской двери. Элемент F13 отвечает за исправную работу подушек безопасности. F15 — подача напряжения на катушку или модуль зажигания. F20 — элемент питания электрического мотора отопителя для 1-3 скоростей.

Блок реле под торпедой Ланос, Сенс и Шанс

За панелью управления корректором фар автомобилей Ланос, Сенс и Шанс расположены четыре реле, отвечающие за работу задних противотуманок, указателей поворотов и аварийной сигнализации, вентилятора печки и стеклоочистителей.

Под номером «1» на фото выше находится реле, которое отвечает за работу электромотора отопителя, включаемого на 4 скорости. Если печка перестала работать на 4 положении, значит надо проверить исправность реле. Под номером «2» находится устройство, отвечающее за работу реле поворотов на автомобиле, и аварийной сигнализации. Под номером «3» находится реле, отвечающее за работу стеклоочистителя лобового стекла, работающего в прерывистом режиме. Под номером «4» находится реле задних противотуманных фар на Ланосе, Сенсе и Шансе.

Отдельно надо отметить, что под капотом находятся еще два или одно реле, что зависит от года выпуска автомобиля. Располагаются устройства слева при открытии капота возле моторного щита. Один элемент отвечает за подачу сигнала о запуске двигателя, а второе предназначено для контроля работы генератора. Через реле поступает питание на интегральную плату генератора.

Это интересно!
Закорачивание контактов реле напрямую без использования устройства категорически противопоказано. Это приведет не только к срабатыванию предохранителя, но еще и выходу из строя электрических приборов.

Что такое реле и его назначение на автомобиле

Такой элемент, как реле, на автомобиле Ланос, Сенс и Шанс предназначен для замыкания и размыкания электрических цепей. Если говорить простыми словами, то с помощью этих устройств осуществляется подача питания на мощные электроприборы посредством маленьких кнопок.

Если не использовать реле, а например, осуществить запуск двигателя напрямую, то сразу же произойдет выгорание контактов в замке зажигания или оплавление кнопки. Это связано с тем, что при запуске мотора стартер потребляет очень большой ток, который при прохождении по контактам замка зажигания оплавил бы их.

Чтобы не делать кнопки включения и выключения массивными, в автомобилях применяются реле. Это своего рода защитные устройства, которые разделяют цепь на высоковольтную и низковольтную. Устройства имеют простую конструкцию, а основным их элементом является катушка с обмоткой. При использовании реле, важно понимать назначение ее контактов:

1. 85 и 86 — контакты катушки
2. 30 — общий, на который подается постоянное питание от АКБ
3. 87 — нормально разомкнутый контакт или подача питания на приемник
4. 87а — нормально замкнутый контакт, который еще называется дополнительным

При замене реле немаловажно обратить внимание, какой элемент стоял до этого в гнезде — трех, четырех или пятиконтактный. Заменять нужно только аналогичным по конструкции устройством.

Проверить автомобильное реле. Ланос, Сенс, Шанс, Чери, Acteco 1.5 SQR477
